用Excel (电子表单程序) 作降雨径流预报
Excel7
●注意：全文内容、位置不得随意变动，否则后果自负；红框之内的文字不得做任何修改，否则后果自负。
本题分为6小题，每小题5分，共计30分。
1．合并单元格B12:O12,并将标题“2003年主要城市降水量”的字体设置为楷体、绿色，字号设为18，并水平居中显示。
2．用公式计算出“年降水量”，并填入相应的单元格中(年降水量等于12个月降水量之和)。
3．将C列的列宽设置为7.0 。
4．将工作表Sheet2重命名为“降水量表”。
5．在工作表“降水量表”中筛选出表中“四月”的降水量小于50的记录。
6．在工作表Sheet3中以杭州每月的降水量为数据区域（即以B17:N17为数据区域），建立一个图表，要求：用第一种柱形图，系列产生在列，图表标题设为“2003年杭州市降水量”，图表位置放在B27:J42区域内。
2003年主要城市降水量城市一月二月三月四月五月六月七月八月九月十月十一月十二月年降水量北京00 5.233.632.423.862.763.544.5 3.99.50.7天津00 2.422.13769.1136.440.43511.722.5 1.1石家庄000.910.340.427.6131.9248.928.820.590太原00 1.6 4.624.612.866.5177.142.3 6.9 6.90呼和浩特000.7 5.830.450.866.411.670.512.9 4.7 2.3沈阳0.1 4.734.823.814.737.3128.9156.155.4 5.229.16大连00.114.519.810.557.934.839.316.326.130.50.6长春0.3 2.330.317.53883.960187.616.410.712.44哈尔滨 2.6 2.923.312.842.680.598.4108 6.37.4 6.4 6.8上海48.122.511672.7104.5613.174.8274.125.830.735.5 1.5南京18.722.155.168.482.6371.471.7296.265.2148.731.20杭州54.726.9191.8136.3156.8648.3128.8346.326.662.834.50.3合肥14.921.971.491.289.6176.427.7180.843.9146.430.40福州87.917.4169.5159.8199.952.4202.5254264.871.8 4.78南昌110.29.2250.9395.4352.8434.3282.7425.930.348.126.70济南00.620.710.991.8112.9113.9123.324.546.98.60.9青岛00.6 1.326.7111.8104.557.199.1129.672.211.10郑州0034.837.731.228.5230.794.310473.3 5.70武汉24.78.464229.5177.4469.477.1143.251.28627.40长沙68.811.997.8253.6219.3122.8304.8254.2124.247.839.60。
在EXCEL中动态显示天气预报
下面我们用“/weather/”这个网站的天气预报页面来导入天气信息。
在EXCEL中，按“数据－导入外部数据－新建WBE查询”，打开一个对话框。
在对话框的“地址”框中输入网/weather/beijing/BeiJing.htm ，这个网址会显示北京市一周的天气预报，也可以将其他城市的天气预报网址复制进来。
然后按右边的“转到”按钮，就出现一个天气预报的页面，页面中有几个黄色带箭头的小方块，表示这个数据可以被导入。
点击这个小方块后，它下面的天气信息就被选中。
点击“导入”按钮，出现另一个对话框，让你选择导入到工作表的起始单元格。
直接点“确定”，出现“设置”对话框，按下面进行设置。
其中的“刷新频率”默认为60分钟，表示每隔60分钟工作表的数据就会与网页中的数据同步一次。
在EXCEL中动态显示天气预报的技巧这篇文章的内容如下:
设置完成后，点击“确定”按钮，开始导入数据。
数据导入后，发现格式不太美观，需要调整一下行高、列宽、字体大小及颜色、对齐方式等（最好设置为水平居中对齐并自动换行）。
选中A1:H5单元格区域，进行单元格格式的设置。
第三行内容与第二行相同，可以选中第三行的行标，按鼠标右键中的“隐藏”，把它隐藏起来。
最后加上边框，就算完成了。
这个北京市的天气预报工作簿会根据前面设置的“刷新频率”时间，自动更新。
也可以将这个天气预报改成证券信息，前提是要将证券信息的网址复制到“新建WEB查询”的地址栏。
提示：并不是网站上的所有数据都能导入，比如有的证券网站，用浏览器打开时，证券信息显示正常，但就是不能导入EXCEL，遇到这种情况，大家可以换一个网站试试。
利用Excel绘制过雨洪程线图实例分析
31ZHIHUAI 2019.8利用Excel 绘制过雨洪程线图实例分析李若溪 孙楠思绘制雨洪过程线图是水文水利工作中一项最基本的工作，它对水文预报，特别是检验雨洪是否对应具有重要意义。
雨洪过程线图是将雨量过程和洪水过程绘制在同一坐标内的过程图。
该图由上部倒置的柱状雨量图和下部流量过程线图两部分组成，是一种组合图表，两个数据系列值的范围变化较大。
从前绘制此图依靠人工点绘，较繁琐且易出错，对制图员的技术水平要求较高。
本文以崂山水库2005年8月7~8日的洪水过程为例，介绍如何利用Excel 的图表功能绘制雨洪过程线图，以提高绘图精图和工作效率。
一、利用Excel 图表功能绘制雨洪过程线图利用Excel 的图表功能，单独绘制降水量柱状图和流量过程线图比较容易，只需按Excel 中图表功能的向导提示即可完成。
为了直观和方便查读，通常将这两种图绘制在一起，这样就需要做一些工作。
具体操作如下：在Excel 的工作表中输入时间、降水量和流量数据，如表1。
输入完毕后，再点击“图表向导”按钮可在“插入”菜单栏中选择“图表”，按提示在图表类型中选择“折线图”，在子图表类型中选择所需类型，这里选择“随时间和类别而变化的趋势线”。
根据提示，按“下一步”在图表数据源中选择系列，单击添加系列，将时间作为“X 值”、流量作为“Y 值”，添加到系列1中。
再单击添加系列，将降水量作为“Y 值”、时间作为“X 值”添加到系列2中。
单击右键，在弹出的菜单中选择“图表选项”，根据提示填入标题，视降水量数据具体情况调整纵、横坐标轴的刻度线，初步完成降水量及流量过程线图绘制。
单击选中降水量过程线，在格式菜单中单击“数据系列”，在弹出的数据系列格式中选择“坐标轴选项”，将系列绘制由“主坐标轴”改为“次坐标轴”，单击确定后可绘制成降水量和流量过程线图。
水文工作中习惯用柱状图表示降水量，且把降水量放在上面，以此来显示雨洪对应。
这样在图表中选中降水量系列，单击右键，点击“图表类型”，选中“堆积柱形图”，完成后降水量图仍在下面。
excel在水文工作中的运用
excel在水文工作中的运用随着计算机技术的不断发展，Excel已经成为了水文工作中不可或缺的工具之一。
Excel作为一种电子表格软件，具有数据处理、数据分析、数据可视化等多种功能，可以快速、准确地处理大量的水文数据，提高水文工作的效率和精度。
本文将介绍Excel在水文工作中的运用，并针对水文数据处理、水文数据分析、水文数据可视化等方面进行详细的讲解。
一、水文数据处理水文数据处理是水文工作中最为基础的工作之一，包括数据的输入、处理、存储等多个环节。
Excel作为一种电子表格软件，具有方便快捷的数据输入功能，可以通过手动输入、复制粘贴、导入文件等多种方式将水文数据导入到Excel中。
同时，Excel还可以对数据进行简单的处理，如数据的排序、筛选、去重等，方便用户对数据进行整理和管理。
在水文工作中，常常需要对水位、流量、降雨等数据进行计算，Excel具有强大的计算能力，可以通过公式的方式对数据进行计算。
例如，对于一个水位观测站的数据，需要计算出其平均值、标准差、变异系数等指标，可以使用Excel中的平均值函数、标准差函数、变异系数函数等进行计算。
此外，Excel还可以进行数据的透视表分析，方便用户对数据进行深入的分析和研究。
二、水文数据分析水文数据分析是水文工作中的重要环节之一，包括数据的统计分析、趋势分析、频率分析等。
Excel作为一种电子表格软件，具有丰富的数据分析功能，可以对水文数据进行多维度的分析和研究。
1. 数据的统计分析Excel可以对水文数据进行各种统计分析，如平均值、标准差、偏度、峰度等指标的计算。
同时，Excel还可以绘制直方图、箱线图、散点图等图表，直观地展示数据的分布情况和异常值情况。
此外，Excel还可以进行正态性检验、偏态性检验、峰度检验等统计分析，帮助用户对数据的分布情况进行判断和分析。
2. 数据的趋势分析Excel可以对水文数据进行趋势分析，如线性回归、多项式回归等。
通过趋势分析，可以了解数据的发展趋势和规律，为水文预测和水资源管理提供科学依据。
暴雨洪水计算表格
10
4.99 184.78 18.48 1.33 124.18 12.42 1.92 105.24 10.52
11
2.38 187.16 17.01 2.45 126.63 11.51 1.92 107.16 9.74
12
4.53 191.70 15.97 2.45 129.07 10.76 1.29 108.45 9.04
地面径流过程底宽为
(小时)
Qm地
ΔQm
14 0.677 0.048
根据Qm/ΣQi的值查表(十二 适当调整时段分配系数
Q Q
P=0.5洪水过程计算表
Δt(1小时) Qm/ΣQi Qi
Q0
0
0.000 0.00 0.05
1
0.190 4.50 0.10
2
0.271 6.42 0.15
3
0.152 3.60 0.19
7.00 6.00 5.00 4.00 3.00 2.00 1.00
P=0.5%
4.50 4.00 3.50 3.00 2.50 2.00 1.50 1.00
1.00
0.00 -1.00 0
20 Qi QT0
40
Qi+Q0
1.00
0.50
0.00 -0.50 0
4、试算最高洪水位
起调水位(m) 正常库容(万 溢洪道宽B(m) 侧收缩系数σ 流量系数m
4 0.418 0.97 0.89 1.61 0.43 22.24
5 0.443 0.96 0.97 1.31 0.19 22.44
6 0.452 0.96 0.99 1.08 0.08 22.52
7 0.453 0.96 1.00 0.94 0.00 22.52

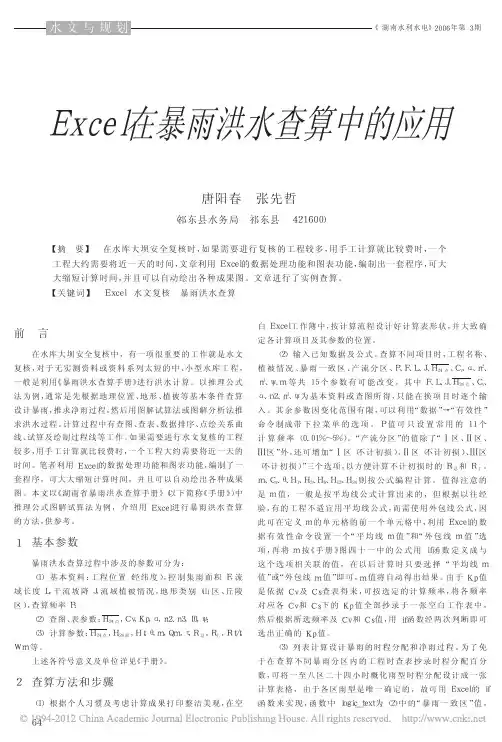

Excel在暴雨洪水查算中的应用
ｔ（ ｈ）
图 ２ 洪水过程图（ Ｐ＝０．１％）
４ 结语
用 Ｅｘｃｅｌ 进行暴雨洪水查算， 方法简便， 易于掌握， 在实 际查算中， 一般 ５ ｍｉｎ 以内可以查算完一个工程， 工作效率大 大提高， 查算成果以图、表输出， 整洁美观， 特别是对数量较多 的工程进行水文复核时， 应用本查算软件优势明显。
（ ４） 图解试算法求 Ｑｍ 和 τ。依据“由大到小， 前后 紧 邻 ” 的 原 则 ， 用 ｉｆ 和 ｍａｘ 函 数 将 （ ３） 中 的 Ｒ 上 排 序 ， 计 算 出 Ｒｔ／ｔ。 利 用 Ｅｘｃｅｌ 的 图 表 功 能 ， 绘 出 Ｒｔ／ｔ～ｔ 散 点 图 ， 并 用“添 加 趋 势 线”功能， 在图表区显示出 Ｒｔ／ｔ～ｔ 回归方程（ ６ 阶多项式） 。利用 公 式 Ｑｍ＝０．２７８×Ｆ×Ｒｔ／ｔ 和 Ｒｔ／ｔ～ｔ 回 归 方 程 设 计 一 个 Ｑｍ～τ试 算 表（ 一般需 ５～７ 次 试 算 ） ， 更 换 项 目 时 只 需 将 回 归 方 程 的 各 项 系数按顺序填入对应单元格， 即可得出所需的 Ｑｍ 和 τ值。ΣＱｉ 用公式 ΣＱｉ＝Ｒ 上×Ｆ／３．６／△ｔ 算出。
（ ３） 列 表 计 算 设 计 暴 雨 的 时 程 分 配 和 净 雨 过 程 。为 了 免 于在查算不同暴雨分区内的工程时查表抄录时程分配百分 数， 可将一至八区二十四小时概化雨型时程分配设计成一张 计 算 表 格， 由 于 各 区 雨 型 是 唯 一 确 定 的 ， 故 可 用 Ｅｘｃｅｌ 的 ｉｆ 函 数 来 实 现 ， 函 数 中 ｌｏｇｉｃ＿ｔｅｘｔ 为 （ ２） 中 的“暴 雨 一 致 区 ”值 ，
在暴雨洪水查算中的应用唐阳春张先哲祁东县水务局祁东县421600在水库大坝安全复核时如果需要进行复核的工程较多用手工计算就比较费时一个工程大约需要将近一天的时间文章利用excel的数据处理功能和图表功能编制出一套程序可大大缩短计算时间并且可以自动绘出各种成果图
04.用EXCEL绘制气温曲线和降水量柱状图
04.用EXCEL绘制气温曲线和降水量柱状图（一）绘图背景网络化时代，教师备课较以前要容易，可以从网上获得很多海量资源，于是在交流群里，经常听到有的教师说，我要上***公开课，着急要用，麻烦分享一下课件，这是典型的拿来主义，与其坐等课件，还不如自己下载，可以知道资料获取途径，然后按照自己的思路整理、修改或者自己做课。
平时上《气候》这一课时，习惯从网上下载气候类型图，用的时间常了，也就麻木了。
去年校内公开课，听叶老师讲《河流》这一节，里面用的都是高清的黑白图，轮廓清晰，很适合中考备考，印象十分深刻。
课后我在网上查找这幅图，没有找到，刚好这个时候，我在做《气候》这节课的课件，从网上找到图片，但是没有标注降水量，于是在气候类型图旁用标注降水量，然后将二者合并，一幅图还好，九幅图呢？是不是太麻烦呢？于是内心有一个想法，干脆自己绘制图。
问题来了，怎样画，怎样收集气温和降水量的数据？这两个问题一直萦绕心中，刚好电脑坏了，用另一个电脑，打开电脑，看见“气候直方图”文件，这是2018年中秋节男神龙泉老师的《漫谈地理课程资源的开发》讲座时免费赠送给群友的。
(二)数据收集于是把龙泉老师的讲座来回看了很多遍，知道气温和降水量数据，可以从中国气象网和香港天文台上查找，点击中国气象网，网速很快，在“信息公开”内容栏找到“数据开放”，在里面输入你想查询的城市，可以找到气温与降水量柱状图，自己不想做图，可以截图用于教学，中国气象网的缺点：1.这个网址里面的数据，不能复制出来。
于是我把1-12月的月平均气温与月平均降水量的抄在纸上，在转到excel里面；2.有些城市没有月平均气温资料；3.只能查中国的数据。
在来说一说，香港天文台，悲喜交加，点击“气候”--“气候服务资料”，会出现一个界面，在主页下面找到“世界天气”--“世界天气资讯”，可以查询城市气候资料。
气候服务资料页面里面信息量特别多，刚好星期四课少，可以静下心来看看，于是点击一个个菜单，里面信息量大，断断续续花了3个小时，找出来了，没有收藏，然后又重新找，低效率工作，挫败感极强，不禁问自己：“3个小时里我在做什么？”，想到这里，不禁佩服龙泉老师静下心来，找资料，并且无私分享到群里。
基于Excel迭代法的小流域暴雨洪峰流量计算
tc < τ tc ö φ = næ ç ÷ èτø
8 9 10
注： 表 中 Q'mp、Q mp 单 位 为 m3/s ，τ 单 位 为 h
打印结果
是
|Q
' mp
- Q mp | 0.001
否
图 1 推理公式法计算小流域暴雨洪峰流量流程图
C S = 3.5C V 。 暴 雨 衰 减 指 数 n = 0.76 ，暴 雨 损 失 强 度 μ = 5 mm/h, 在 设 计 标 准 分 别 为 0.1％ 、 1％ 、 5％ 时 皮 尔
理论研讨
基于 Excel 迭代法的 小流域暴雨洪峰流量计算
杨梦云 1 ，2 张根喜 3 王风华 1 (1. 湖北省公安县长江干堤防汛指挥部， 公安 434300 ； 2. 湖北省荆州市长江河道管理局公安分局勘测设计院， 公安 434300 ； 3. 湖北省荆州市长江防汛指挥部， 荆州 434000)
L = 7.59 h ， 则 τ = 0.278 mJ 1/3Q1/4 mp μ n τ = 0.886 ， Sp
图 3 缺乏资料时小流域暴雨洪峰流量 Excel 迭代计算
tc > τ 属 全 面 汇 流 ， 则 φ = 1 Q'mp = 0.278φ
Sp F = 1154.97 m3/s ， 将 Q'mp 赋 予 Q mp 计 算 ， τn mJ Q mp
中图法分类号： TV122.5
文献标识码： B
文章编号： 1673-9246 （2013） 02-58-03
1 引
言
径流查算 图 表 中 绘 制 的 暴 雨 参 数 等 值 线 图 等 ， 结合流 域地形图， 确 定 流 域 的 几 何 特 征 值 F、L、J（ F 为 流 域 面 积 ；L 为 河 长 ；J 为 主 河 道 平 均 坡 降 ） ， 汇流参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用Excel (电子表单程序) 作降雨径流预报
随州水文水资源勘测局：朱泽文
摘 要:具体介绍利用Excel 作降雨径流预报的计算的步骤,证明其精确、简易操作 关键词:Excel ; 单位线;预报出口断面径流过程
预报出口断面径流过程就是:根据流域已发生降雨过程通过计算,确定各项参数指标. 利用Excel 作出口断面径流过程演算,该方法有效地提高了预报工作效率,并使图表数据更清晰更精确直观。
1 降雨径流预报原理
根据发生降雨计算前期影响雨量Pa 它是反映土壤湿度的参数若前一个时段有降雨量，即01>-t P 时，则
)(11,,--+=t t a t a P P K P (1-1)
若前一个时段无降雨时，即01=-t P ，则
1,,-=t a t a KP P (1-2)
式中：K 为土壤含水量衰减系数，一般取85.0≈K ；1,-t a P 和t a P ,分别为前一个时段和本时段的前期影响雨量；1-t P 为前一个时段降雨量。
式(1-1)和(1-2)为连续计算式。
由于
⎪⎪⎪⎩⎪
⎪⎪
⎨⎧+=+=+=+=--+---------)
()()()
(,1,33,2,22,1,11,,n t n t a n t a t t a t a t t a t a t t a t a P P K P P P K P P P K P P P K P (1-3) 将式(1-3)各行逐一代入得到
)(,33221,n t n t a n t t t t a P P K P K P K KP P -----+++++= (1-4)
式(1-4)为向前倒数n 天的一次计算式。
一般取15天既可满足计算要求。
有了流域平均降雨量P 、相应的前期影响雨量a P 值，即可根据绘制降雨径流相关图查算出本次降雨产生的径流量R 。
降雨径流相关图见（图1）
随州流域降雨径流相关图
图1
2 用Excel 作前期影响雨量a P值计算：
P如人工手算,速度慢、繁琐且易出错. 如果能运用Excel ,不仅速度快,前期影响雨量
a
P中的具体运用,现就随州站平均雨而且数据清晰精确. 为了说明Excel 在前期影响雨量
a
P值计算过程进行举例说明。
量、
a
随州流域平均雨量计算
表1
随州流域平均雨量Pa计算
3用Excel图表;预报出口断面径流过程
建立图表过程
具体的过程如下:如表3 所示,选定A、D、E、K 列的数据, 点击图表向导按钮, 在弹出的图表向导对话框中,图表类型选XY散点图, 单击下一步,对各选项进行设置. 设置完成后单击完成,选定想要将图表放置的位置后,图表就在工作表上显示出来了,见图2。
表3
随州白云湖水库应用单位线预报入库洪水过程线
说明：降雨均匀分布或暴雨中心在中下游用O号单位线，暴雨中心在中上游用I号单位线
图2
4 结语
水文预报的方法按照运算工具来分,大体有手算和电算两种,计算并不复杂,但是过程非常繁琐, 手算费时费力,并且精确度不高,容易出错. 采用计算机计算一方面可以减轻人工计算的劳动强度, 更能实时修正预报过程，另一方面可能提升计算精度。
电算的方法有编程计算和利用应用软件(如Microsoft Excel) 来进行计算,编程计算通常采用VB 语言FORTRAN 语言来编写程序进行计算,这就需要计算人员懂得计算机语言,而对于许多计算机使用者来说,需要花费一定的时间才能学会熟练使用一种计算机语言,并且程序的修改和调试工作也是非常辛苦和复杂. 在计算机技术飞速发展的今天,软件开发商们推出了许多易学易用、直观且功能强大的应用程序,如微软公司推出Microsoft Excel ,其强大的表格计算和图表生成功能,可以完成许多复杂的计算,并且非常的直观,能生成非常美观的图表. 图表本身可读性强且易修改,修改结果马上得到更新,使人一目了然.同样,对于许多水文勘测计算,我们都可以运用Excel ,如三等水准测量计算、断面计算、河道水面曲线计算等等。
参考文献及资料：水文预报、随州站水文预报方案。
