微专题44 电场中图像问题

微专题44 电场中图像问题

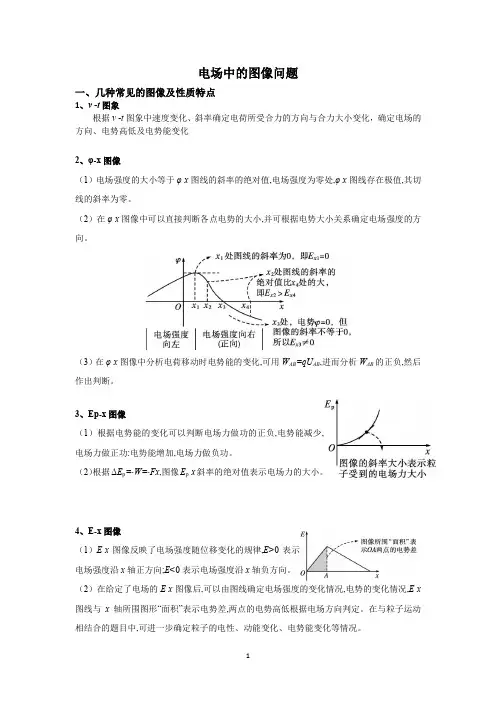

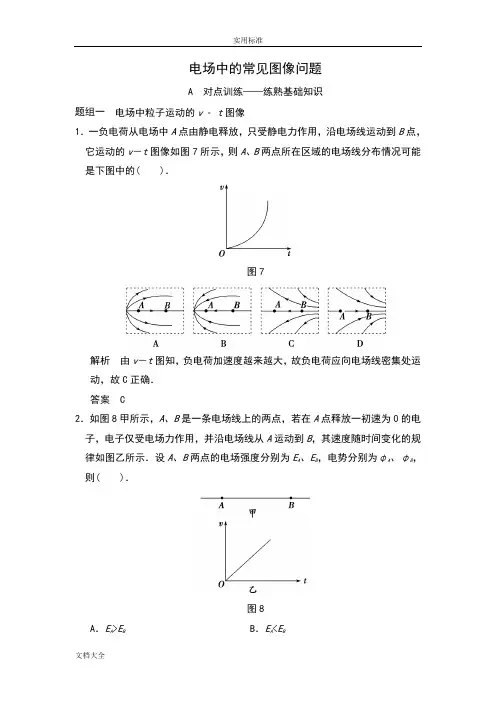

【核心考点提示】
1．v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．
2．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．
3．E－x图象：(1)反映了电场强度随位移变化的规律．(2)E＞0表示场强沿x轴正方向；E ＜0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．
【微专题训练】
(2014·海南·9)(多选)如图8甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有()
A．φa>φb B．E a>E b
C．E a<E b D．W a>W b
【答案】BD
【解析】电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B 正确，C错误；电场力做正功，电势能减小，选项D正确．
空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图3所示，下列说法正确的是()
A．O点的电势最低B．x1和x3两点的电势相等
C．x2和－x2两点的电势相等D．x2的电势最高
【解析】在坐标原点O右侧，沿x轴正方向，电场强度先变大后变小，电势一直降低，故O点电势不是最低；x1和x3两点的电势不相等，故A、B错误；电场关于坐标原点O对称分布，则x2和－x2两点的电势相等，C正确
【答案】C
(多选)如图所示，带正电的点电荷被固定于A点，以O点为坐标原点，AO方向为x轴正方向建立如图所示的一维坐标系，现将一个电荷量很小的带正电的点电荷q从O点由静止释放，在点电荷运动的过程中，下列关于点电荷q的动能E k、电势能E p随坐标x变化的图象中(假设O点电势为零，不计q的重力)，可能正确的是()
【解析】根据点电荷周围电场强度分布特点，点电荷q受到沿x轴正方向的电场力作用，点电荷q做加速度减小的加速运动，动能增大，但动能增大得越来越慢，A错误，B正确；由于电场力做正功，电势能减小，因加速度越来越小，相等距离内电场力做功越来越少，则电势能改变得也越来越慢，C错误，D正确．
【答案】BD
(多选)两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势随x变化的关系如图5所示，其中A、N两点的电势均为零，ND段中的C点电势最高，不计重力，则()
A．A、N点的电场强度大小为零
B．将一正点电荷静放在x轴负半轴，它将一直做加速运动
C．N、C间场强方向沿x轴正方向
D．将一负点电荷从N点移动到D点，电场力先做正功后做负功
【解析】φ－x图象的斜率表示电场强度E，题中图线在A、N两点处的斜率都不等于0，则知A、N两点的场强均不为零，选项A错误；根据题中图象，结合矢量的叠加可知，x轴负半轴的电场强度方向指向x轴的负方向，所以若将一正点电荷放在x轴负半轴，则电场力指向x轴负方向，因此电场力与速度方向相同，导致一直做加速运动，选项B正确；由题图可知，从N到C电势升高，根据顺着电场线方向电势降低可知，N、C间电场强度方向沿x 轴负方向，选项C错误；N→D段中，电势先升高后降低，所以场强方向先沿x轴负方向，后沿x轴正方向，将一负点电荷从N点移到D点，电场力先做正功后做负功，选项D正确．【答案】BD
(2014·上海·19)(多选)静电场在x轴上的场强E随x的变化关系如图9所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷()
A．在x2和x4处电势能相等
B．由x1运动到x3的过程中电势能增大
C．由x1运动到x4的过程中电场力先增大后减小
D．由x1运动到x4的过程中电场力先减小后增大
【解析】由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．
【答案】BC
(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v －t图象如图乙所示．小球运动到B点时，速度图象的切线斜率最大(图中标出了该切线)．则下列说法正确的是()
A．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/m
B．由C到A的过程中，小球的电势能先减小后增大
C．由C到A电势逐渐降低
D ．C 、B 两点间的电势差U CB ＝0.9 V
【解析】由题图乙可知，小球在B 点的加速度最大，故受力最大，加速度由电场力提供，故B 点的电场强度最大，a ＝Δv Δt ＝Eq m
，解得E ＝1.2 V/m ，选项A 正确；从C 到A ，电场力一直做正功，故电势能一直减小，选项B 错误，C 正确；由C 到B ，电场力做功为W ＝12
mv 2B －0，C 、B 间电势差为U CB ＝W q
＝0.9 V ，选项D 正确． 【答案】ACD
(2014·安徽·17)一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x 轴，起始点O 为坐标原点，其电势能E p 与位移x 的关系如图11所示，下列图象中合理的是( )
【解析】带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p —x 图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A 错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B 错误；由于静电力不是恒力，加速度a 应该越来越小，故选项C 错误，选项D 正确．
【答案】D
两电荷量分别为q 1和q 2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )
A ．q 1、q 2为等量异种电荷
B ．N 、
C 两点间场强方向沿x 轴负方向
C ．N 、
D 两点间的电场强度大小沿x 轴正方向先减小后增大
D ．将一正点电荷从N 点移到D 点，电势能先增大后减小
【解析】根据q 1左侧和q 2右侧电势随距离增大而降低可判断两者均为正电荷，A 错．N 、C 间的电场方向沿x 轴正方向，C 点场强为0，B 错．根据ND 段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C 正确；正电荷从N 移到D ，由E p ＝qφ知，电势能先减小后增大，D 错．
【答案】C
(2015·鲁南六校联考)如图所示，无限大均匀带正电薄板竖直放置，其周围空间的电场可认为是匀强电场。

光滑绝缘细管垂直于板穿过中间小孔，一个视为质点的带负电小球在细管内运动(细管绝缘且光滑)。

以小孔为原点建立x 轴，规定x 轴正方向为加速度a 、速度v 的正方向，如图分别表示x 轴上各点的电势φ，小球的加速度a 、速度v 和动能E k 随x 的变化图象，其中正确的是( )
【解析】在匀强电场中，沿电场线方向，电势均匀降低，A 项正确；带负电小球受电场力与
场强方向相反，在匀强电场中受电场力不变，故加速度不变，所以在x <0区域内加速度方向为正方向，在x >0区域内加速度为负方向，B 项正确；小球在原点的初速度为v 0，经过任意一段位移x 后的速度为v ，由匀变速直线运动规律可知，v 2－v 20＝2ax ，
所以v －x 图象不是直线，C 项错；由动能定理有：Eqx ＝E k －12mv 20
，故E k －x 图象应为一次函数图象，D 项错。

【答案】AB
(2016·河北保定高三期末)一带负电的粒子只在电场力作用下沿x 轴正方向运动，其电势能E p 随位移x 的变化关系如图所示，则下列说法正确的是( )
A ．粒子从x 1处运动到x 2处的过程中电场力做正功
B ．x 1、x 2处电场强度方向沿x 轴正方向
C ．x 1处的电场强度大小大于x 2处的电场强度大小
D ．x 1处的电势比x 2处的电势低
【解析】由于粒子从x 1运动到x 2，电势能减小，因此电场力做正功，粒子所受电场力的方向沿x 轴正方向，电场强度方向沿x 轴负方向，选项A 正确，B 错误；由ΔE p ＝qE Δx ，即
qE ＝ΔE p Δx
，由于x 1处的图线斜率的绝对值小于x 2处图线斜率的绝对值，因此x 1处的电场强度大小小于x 2处的电场强度大小，选项C 错误；沿着电场线方向电势降低，故x 1处的电势比x 2处的电势低，选项D 正确。

【答案】AD。
