电磁阀的主要特点 - 无杆气缸
电磁阀的安装特点讲述：
电磁阀的主要特点
(1)外漏堵绝，内漏易控，使用安全。
内外泄漏是危及安全的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
这都要解决长期动作阀杆动密封的外泄漏难题;唯有电磁阀是用电磁力作用于密封在隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。
电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏，直至降为零。
所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
(2)系统简单，便接电脑，价格低谦。
电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更显著的是所组成的自控系统简单得多，价格要低得多。
由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
(3)动作快递，功率微小，外形轻巧。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。
由于自成回路，比之其它自控阀反应更灵敏。
设计得当的电磁阀线圈功率消耗很低，属节能产品;还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。
(4)调节精度受限，适用介质受限。
电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，(力图突破的新构思不少，但还都处于试验试用阶段)所以调节精度还受到一定限制。
电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。
另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
(5)型号多样，用途广泛。
电磁阀虽有先天不足，优点仍十分突出，所以就设计成多种多样的产品，满足各种不同的需求，用途极为广泛。
电磁阀技术的进步也都是围绕着如何克服先天不足，如何更好地发挥固有优势而展开。
电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
注意：旁路上的阀门平时须关闭。
如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。
如图(二)。
4、安装电磁阀前，管道必须清洗干净。
建议在阀前安装过滤器，蒸汽管道安装疏水阀。
5、不要将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
6、普通型不可在爆炸危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道需安装上压力表，以便观察管道压力。
电磁阀和气缸
神威气动 文档标题：电磁阀和气缸电磁阀和气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
电磁阀知识总结
电磁阀知识总结电磁阀的主要特点电磁阀的主要特点：（1）外漏堵绝，内漏易控，使用安全。
内外泄漏是危及安全的要素。
其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。
这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。
电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。
所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
（2）系统简单，便接电脑，价格低谦。
电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更显著的是所组成的自控系统简单得多，价格要低得多。
由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
（3）动作快递，功率微小，外形轻巧。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。
由于自成回路，比之其它自控阀反应更灵敏。
设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。
（4）调节精度受限，适用介质受限。
电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，（力图突破的新构思不少，但还都处于试验试用阶段）所以调节精度还受到一定限制。
电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。
另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
（5）型号多样，用途广泛。
电磁阀虽有先天不足，优点仍十分突出，所以就设计成多种多样的产品，满足各种不同的需求，用途极为广泛。
电磁阀技术的进步也都是围绕着如何克服先天不足，如何更好地发挥固有优势而展开。
防爆电磁阀的选用及防爆知识1.防爆电磁阀的类别、级别与温度组别1.1、爆炸性气体环境危险区域的划分0区：连续出现或长期出现爆炸性气体混和物的环境。

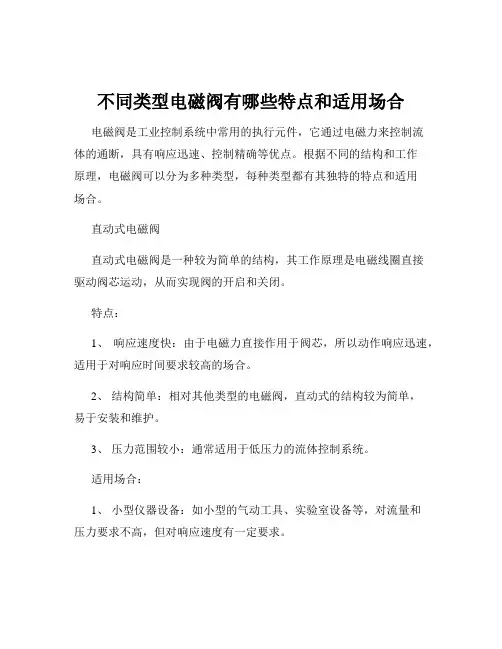

不同类型电磁阀有哪些特点和适用场合
不同类型电磁阀有哪些特点和适用场合电磁阀是工业控制系统中常用的执行元件，它通过电磁力来控制流体的通断，具有响应迅速、控制精确等优点。
根据不同的结构和工作原理，电磁阀可以分为多种类型，每种类型都有其独特的特点和适用场合。
直动式电磁阀直动式电磁阀是一种较为简单的结构，其工作原理是电磁线圈直接驱动阀芯运动，从而实现阀的开启和关闭。
特点：1、响应速度快：由于电磁力直接作用于阀芯，所以动作响应迅速，适用于对响应时间要求较高的场合。
2、结构简单：相对其他类型的电磁阀，直动式的结构较为简单，易于安装和维护。
3、压力范围较小：通常适用于低压力的流体控制系统。
适用场合：1、小型仪器设备：如小型的气动工具、实验室设备等，对流量和压力要求不高，但对响应速度有一定要求。
2、真空系统：在真空环境下，直动式电磁阀能够较好地实现流体的控制。
先导式电磁阀先导式电磁阀则是通过先导阀的先导作用来驱动主阀芯运动。
特点：1、适用压力范围广：能够在较高的压力下正常工作，适用于中高压的流体控制系统。
2、功耗低：由于先导阀的作用，主阀芯的开启所需的电磁力较小，从而降低了功耗。
3、流量较大：可以通过较大的流量，满足一些大流量的需求。
适用场合：1、工业自动化生产线：如大型的机械加工设备、化工生产装置等，对压力和流量有较高要求。
2、液压系统：在液压控制中，先导式电磁阀能够有效地控制液压油的流动。
分步直动式电磁阀分步直动式电磁阀结合了直动式和先导式的部分特点。
特点：1、既有直动式的快速响应，又能在一定程度上承受较高的压力。
2、可靠性较高：结构相对较为稳定，故障发生率较低。
适用场合：1、燃气控制系统：在燃气输送和控制中，能够确保安全可靠地控制燃气的通断。
2、暖通空调系统：调节冷媒或热媒的流量，保证系统的正常运行。
二位二通电磁阀二位二通电磁阀只有两个工作位置，即“通”和“断”。
特点：1、控制简单：功能明确，操作简单易懂。
2、成本较低：结构相对简单，制造成本相对较低。
电磁阀的工作原理与结构特点
电磁阀的工作原理与结构特点电磁阀是利用电磁力作用原理控制流体的开关与调节的一种装置。
它通常由电磁铁、阀体、阀芯、密封零件等组成。
以下将对电磁阀的工作原理与结构特点进行详细介绍。
一、电磁阀的工作原理：当电磁阀通电时，电流在电磁绕组中产生磁场，电磁铁产生的磁力使得阀芯受到吸引，与阀座贴合，从而阻止了流体的通路。
当电流断开时，电磁绕组中的磁场消失，电磁铁失去磁力，阀芯恢复原状，流体得以通行。
二、电磁阀的结构特点：1.阀体：电磁阀的阀体通常是由金属制成，具有耐压、耐腐蚀等特点。
阀体中有流体的流通通道，可以连接输入输出管道，形成一个密闭的流体控制系统。
2.阀芯：电磁阀的阀芯是起到开启和关闭流通通道的核心部件。
它通常由磁性材料制成，可以受到电磁力的驱动，与阀座接触或离开来控制流体的通断。
3.电磁铁：电磁铁是电磁阀的动力源，它由线圈和铁芯组成。
当电流通过线圈时，产生的磁场使铁芯产生吸力，驱动阀芯与阀座贴合实现阀门的关闭；当电流断开时，铁芯失去磁力，阀芯恢复原状，阀门打开。
4.密封零件：电磁阀需要具备良好的密封性能，因此在阀体与阀芯之间以及输入输出通道处需设置密封圈等密封零件，确保流体在阀门关闭时不会发生泄漏。
5.弹簧：电磁阀的弹簧通常用于恢复阀芯原状，当电磁铁失去磁力时，弹簧的压力会使阀芯与阀座分离，实现阀门打开。
三、电磁阀的工作特点：1.快速响应：电磁阀通过电磁绕组产生的磁力来驱动阀芯，响应速度快，可以迅速地打开或关闭阀门，实现对流体的快速控制。
2.准确控制：电磁阀的阀芯与阀座之间的贴合可以实现良好的液密封，从而准确地控制流体的流通量，满足工艺要求。
3.自动控制：电磁阀可以与自动控制系统相连，通过电信号的控制来实现对阀门的开启和关闭，可以实现自动化生产流程。
4.节能环保：电磁阀在不需要流体通过时可以关闭阀门，避免流体的浪费和环境污染，实现节能环保。
总结：电磁阀的工作原理是利用电磁力控制阀芯的打开和关闭来实现对流体的控制，结构上由阀体、阀芯、电磁铁、密封零件等组成。
【气动基础与应用】无杆气缸的特点,原理及选型计算!
【气动基础与应用】无杆气缸的特点，原理及选型计算！【气动基础与应用】无杆气缸的特点，原理及选型计算无杆气缸（Rodless Cylinder）是一种外形紧凑和机械构造简单的气动元件，它是由修长的圆筒体内安装有可拆卸的活塞杆组成的气缸。
它的工作原理是，气袋和流量控制阀的调节，在气袋内依次产生添加压力使活塞移动。
它有优异的空间利用率，可以有效缩小机械装置体积。
无杆气缸的特点：（1）体积小：由于无杆气缸没有杆，可以有效地减小气缸的体积，使机械装置变得更加紧凑。
（2）精度高：无杆气缸可以通过丝杆驱动系统来提高精度，从而实现高精度。
（3）承载力大：无杆气缸可以用材料更坚固的外壳结构，更好的外壳加强件，提高它的承载能力，使它能够承受更大的压力。
（4）刚性好：无杆气缸的活塞结构设计比一般的有杆气缸的活塞结构更加刚性，使气缸可以承受更大的压力。
（5）防尘能力强：无杆气缸的外壳结构设计比一般的有杆气缸更为紧凑，使它具有很强的防尘性能。
无杆气缸的工作原理：无杆气缸是气动元件中的一种，它的工作原理主要利用气袋和流量控制阀的调节，在气袋内依次产生添加压力使活塞移动，它的活动运动是由压缩空气进行驱动，因此，在使用无杆气缸之前，务必检查所使用的空气源是否满足技术标准。
无杆气缸选型计算：在选型无杆气缸之前，首先要考虑的是实际工作要求，例如安装长度，升降量，升降速度，压力，工作环境等。
如果是一次性只能完成一个动作的工作，可以选择小型、小体积的无杆气缸。
反之，如果要求多次工作，可以选择大型的无杆气缸。
若是强力的作动，可以选择大型的无杆气缸。
此外，在选择无杆气缸的时候，还要考虑气缸结构的安全性、耐久性、防尘性等因素，在安装使用无杆气缸的时候，要注意安装和调试操作要符合手册指导，避免有误操作造成损坏。
通过以上描述，我们可以了解无杆气缸的特点，原理及选型计算，无杆气缸可以有效减小机械装置体积，提高工作精度，提供更大的承载力，承受更大的压力，有较好的防尘能力，因此在设计机械装置的精度和空间利用率等方面优越。
不同类型的电磁阀各有哪些特点
不同类型的电磁阀各有哪些特点电磁阀是工业控制系统中常用的一种执行元件，它通过电磁力来控制流体的通断，具有结构简单、响应迅速、可靠性高等优点。
根据不同的结构和工作原理，电磁阀可以分为多种类型，每种类型都有其独特的特点和适用场景。
直动式电磁阀是一种常见的类型。
它的工作原理相对简单直接，电磁线圈通电时，产生的电磁力直接推动阀芯移动，从而实现阀口的开启或关闭。
这种电磁阀的优点是响应速度快，因为它不需要通过介质压力来辅助动作。
所以在一些对响应速度要求较高的场合，比如小型的精密控制系统中，直动式电磁阀常常是首选。
然而，它也有一定的局限性。
由于电磁力需要直接克服阀芯的阻力，所以通常只适用于通径较小、压力较低的场合。
一旦口径较大或者压力较高，所需的电磁力会急剧增加，导致线圈尺寸和功耗过大，不太经济实用。
先导式电磁阀则与直动式有所不同。
它是由先导阀和主阀两部分组成。
电磁线圈通电时，先打开先导阀，使主阀上下腔产生压力差，然后在介质压力的推动下，主阀芯移动，实现阀的开启或关闭。
先导式电磁阀的优点是能够承受较大的工作压力和通径。
因为它利用了介质压力来辅助阀芯动作，所以在大口径、高压的工况下，其所需的电磁力相对较小，从而降低了线圈的功耗和成本。
不过，相应地，先导式电磁阀的响应速度会比直动式稍慢一些，而且在一些低压力或者无压力的介质环境中，可能无法正常工作。
分步直动式电磁阀可以看作是直动式和先导式的结合体。
它在初始阶段类似于直动式，电磁力直接推动阀芯移动一小段距离，打开一个小的通道，使介质通过这个通道进入主阀的上腔或下腔，形成压力差，然后在压力差的作用下，阀芯进一步移动，实现阀的完全开启或关闭。
分步直动式电磁阀兼具了直动式响应快和先导式能承受较大压力的优点，但结构相对复杂，成本也会稍高一些。
在实际应用中，选择哪种类型的电磁阀需要综合考虑多个因素。
首先是工作压力。
如果系统工作压力较低，直动式电磁阀可能就能够满足要求；而如果压力较高，先导式或分步直动式则更为合适。
磁偶式无杆气缸工作原理
磁偶式无杆气缸工作原理
磁偶式无杆气缸工作原理
一、基本原理
磁偶式无杆气缸原理是利用驱动执行器（常用马达）的外力驱使行程执行器（活塞）产生推、拉作动力，使物品的头部从室内至室外移动。
因为只需要有磁偶（电磁阀）和气缸，所以也叫磁偶式无杆气缸。
二、结构特点
1、尺寸小：磁偶式无杆气缸相对于其他气缸来说尺寸比较小，更加适用于空间有
限的装置；
2、安装简单：由于它无须连接特殊链接件和底座支架，所以能够实现安装维护更
加简单；
3、运行安静：由于活塞内部采用滚子式光滑结构，可再加安装止推脱动块之后，
可以使活塞的运行变的安静，
三、工作原理
1、电源接入：磁偶式无杆气缸是通过电源接入，电源接入后磁偶会被激活，调节
压力；
2、压力变化：压力变化会使活塞产生相应力，活塞会驱动活塞杆行程执行，从而
达到推、拉的作用；
3、磁偶控制：磁偶会根据行程控制磁偶的断开，从而实现物品头部的推、拉运动；
4、循环工作：磁偶式无杆气缸可以不断的实现头部的推、拉运动，服务于定位装置、定向装置以及补偿装置的运动。
四、应用
磁偶式无杆气缸由于具有尺寸小、安装简单、运行安静的特点，在机器人、电子产品以及航空航天领域都可以付诸于应用，使用起来更加的方便快捷，在工业自动化领域大大提高了效率。
无杆气缸工作原理
无杆气缸工作原理
无杆气缸是一种常见的气动执行元件，它通过压缩空气来产生线性运动，广泛应用于各种自动化设备和机械系统中。
无杆气缸的工作原理主要包括气压驱动、密封结构和运动控制三个方面。
首先，无杆气缸的工作原理与气压驱动密不可分。
当压缩空气通过气缸的进气口进入气缸内部时，气缸内部的活塞会受到气压的作用而产生推动力，从而实现线性运动。
这种气压驱动的原理使得无杆气缸能够快速、稳定地完成工作任务，具有较高的工作效率和可靠性。
其次，无杆气缸的密封结构也对其工作原理起着至关重要的作用。
在气压驱动的作用下，活塞在气缸内部来回运动，而这就要求气缸具有良好的密封性能，以防止压缩空气泄漏，从而保证气缸的正常工作。
因此，无杆气缸通常采用高品质的密封件和精密加工工艺，以确保其在高压力和高速运动下能够保持良好的密封性能。
最后，无杆气缸的运动控制也是其工作原理的重要组成部分。
通过控制气源的开关和气缸的进气、排气来实现对无杆气缸的运动控制，从而实现对工作过程的精准控制。
这种运动控制的原理使得无杆气缸能够适应不同的工作场景和工作要求，实现精准的位置调节和动作控制。
综上所述，无杆气缸的工作原理主要包括气压驱动、密封结构和运动控制三个方面。
通过这些原理的相互作用，无杆气缸能够实现稳定、高效的线性运动，广泛应用于自动化设备和机械系统中，为工业生产和生活提供了便利。
希望本文能够帮助读者更加深入地了解无杆气缸的工作原理，为相关领域的工程师和技术人员提供参考和借鉴。
无杆气缸的技术参数介绍
无杆气缸的技术参数介绍无杆气缸为了限制速度，防止对气缸造成的破坏，两端的气孔都做了节流，气孔非常小，扩大气孔是的提高速度的方法，当然也要配合大流量的电磁阀、较大的气管等1)无杆气缸的输出力无杆气缸理论输出力的设计计算与液压缸类似,可参见液压缸的设计计算.如双作用单活塞杆无杆气缸推力计算如下:理论推力(活塞杆伸出)Ft1=A1p(13-1)理论拉力(活塞杆缩回)Ft2=A2p式中(13-2)Ft1,Ft2——无杆气缸理论输出力(N);A1,A2——无杆腔,有杆腔活塞面积(m2);p—无杆气缸工作压力(Pa).实际中,由于活塞等运动部件的惯性力以及密封等部分的摩擦力,活塞杆的实际输出力小于理论推力,称这个推力为无杆气缸的实际输出力.2)无杆气缸耗气量无杆气缸的耗气量是活塞每分钟移动的容积,称这个容积为压缩空气耗气量,一般情况下,无杆气缸的耗气量是指自由空气耗气量.4)无杆气缸的特性无杆气缸的特性分为静态特性和动态特性.无杆气缸的静态特性是指与缸的输出力及耗气量密切相关的工作压力,工作压力,摩擦阻力等参数.无杆气缸的动态特性是指在无杆气缸运动过程中无杆气缸两腔内空气压力,温度,活塞速度,位移等参数随时间的变化情况.它能真实地反映无杆气缸的工作性能3)负载率β从对无杆气缸运行特性的研究可知,要精确确定无杆气缸的实际输出力是困难的.于是在研究无杆气缸性能和确定无杆气缸的出力时,常用到负载率的概念.无杆气缸的负载率β定义为β=无杆气缸的实际负载F×99%无杆气缸的理论输出力Ft(l3-5)无杆气缸的实际负载是由实际工况所决定的,若确定了无杆气缸负载率θ,则由定义就能确定无杆气缸的理论输出力,从而可以计算无杆气缸的缸径.对于阻性负载,如无杆气缸用作气动夹具,负载不产生惯性力,一般选取负载率β为0.8;对于惯性负载,如无杆气缸用来推送工件,负载将产生惯性力,负载率β的取值如下β0.65当无杆气缸低速运动,v100mm/s时;β0.5当无杆气缸中速运动,v=100～500mm/s 时;β0.35当无杆气缸高速运动,v500mm/s时。
