二、范围2.1 1本规程适合于印刷车间测试分选质量部质检人员以及技术部工艺人员。
三、职责3.1质检部负责对Halm测试机正常性、稳定性并进行检查、监督、校准。
3.2 设备部负责设备开关机、故障分析、设备维护及检修。
3.3制造部负责规范人员的操作手法，严格按照本文件进行操作。
3.4工艺员给生产线正常运转提供工艺技术支持，及时解决工艺相关问题。
四、内容4.1 Halm测试机组成简介、测试软件介绍、基本原理。
4.2 Halm测试机基本组成部分简介。
4.3 Halm测试机PVCT分选软件基本操作介绍。
4.4 Halm测试机生产数据存档以及分类。
4.5 Halm测试数据分档文件的建立。
4.6 Halm测试机标片的校正。
4.7 Halm测试机测试注意事项。
五．记录5.1 测试记录表Halm测试工序注意事项规定1.Halm测试工序环境要求1.1洁净度：控制线8万级，停产线10万级。
1.2温度：25±2℃。
1.3湿度：50±5%。
2.着装及劳保品使用要求2.1 人员着装要求：现场作业人员、支持人员须穿戴整齐（包括公司配备的洁净服、洁净帽、工作鞋、口罩）并保证着装整洁（如脏污须清洗或更换）。
2.2 手套使用要求：现场作业人员须戴乳胶手套作业，手套脏污时须及时更换。
3．设备状态检查（设备）4．操作注意事项4.1测试时注意测试台面、传送轨道是否有碎片存在，测试探针是否有歪曲情况。
4.2测试时是否有质检进行过稳定性测试，是否到达标准要求允许测试。
实验室计量器具校准操作规程
实验室计量器具校准操作规程一、校准操作目的及范围校准操作的目的是为了保证实验室计量器具的准确度和可靠性，以确保实验结果的可靠性和数据的精确性。
本操作规程适用于实验室内各种计量器具的校准操作。
二、校准操作的要求1.校准操作应符合国家有关法规和标准的要求，确保校准结果的真实有效。
2.校准操作应由经过培训的专业技术人员进行，并记录其姓名和资格证书编号。
3.校准操作应在有利于减小外界干扰的条件下进行，避免与其他设备、物品和人员接触。
4.校准操作前，应对所需校准的仪器进行检查，确保仪器的完好性和适用性。
如发现异常情况，应及时通知上级并予以相应处理。
5.校准操作应按照操作规程进行，确保操作的准确性和一致性。
三、校准操作的步骤1.校准前准备（1）确认校准仪器的型号和规格，并对其进行清洁和检查。
（2）确认校准仪器的校准日期和有效期限，并检查其校准证书的完整性。
（3）准备校准所需的标准器具和校准样品。
（4）确认校准操作的环境条件和要求，确保操作的准确性和一致性。
2.校准操作（1）按照校准仪器的操作说明书进行操作，遵守操作规程和安全操作要求。
（2）根据校准要求，使用标准器具对校准仪器进行校准，记录校准值和校准结果。
（3）如果校准值与标准值存在偏差，记录偏差值和原因，并进行相应的调整和修正。
（4）定期检查校准仪器的工作状态和准确度，并记录检查结果。
如有异常情况，应及时处理。
3.校准操作记录（1）记录校准操作的日期、时间、仪器名称、规格型号、校准人员等基本信息。
（2）记录校准仪器的校准值和校准结果，并标明与标准值的偏差。
（3）记录校准操作中发现的问题和异常情况，并记录调整和修正的方法和结果。
（4）记录校准仪器的检查结果，包括工作状态、准确度等信息。
四、校准操作的验证1.校准操作的结果应与校准证书的校准结果进行验证，确保校准结果的准确性和可靠性。
2.校准操作的记录应由相关部门或质量管理部门进行审核，并签字确认。
3.校准操作的验证结果应进行记录和归档，作为日后工作的参考和依据。
精确仪器的校准步骤与技巧
精确仪器的校准步骤与技巧现代科技的发展使得精确仪器在各个领域的应用越来越广泛，而精确仪器的校准则是确保它们正常运行和准确测量的重要环节。
在进行精确仪器的校准时，一定要耐心细致，遵循正确的步骤和运用适合的技巧。
本文将讨论精确仪器校准的一般步骤以及其中的一些关键技巧，希望能对读者有所帮助。
首先，校准的第一步是检查仪器的外观和连接。
仪器外观的检查包括外壳是否完好无损，有无松动的零部件或控制开关。
同时，还要仔细检查连接的电缆、电源线以及其他配件，确保其与仪器的连接正确牢固。
如发现损坏或松动，应及时更换或修复，以保证校准的准确性。
其次，校准的第二步是进行零点校准。
零点校准是指调整仪器，使其能够在无量程信号输入时显示零值。
这一步骤的关键是选择适当的校准方法。
根据仪器的不同类型，可以选择使用标准物质、校准器具或自动零点校准功能进行校准。
无论使用何种方法，都要确保校准过程中环境稳定，并按照仪器说明书提供的方法进行操作。
通过合理地调整校准参数，可以使仪器的零点显示精确可靠。
然后，校准的第三步是进行量程校准。
量程校准是指调整仪器，使其在各个量程下能够测量并显示准确的数值。
量程校准的关键是选择适当的标准或校准源，并根据它们提供的数值进行调整。
在进行量程校准时，应根据仪器的量程范围和工作要求来选择合适的标准物质或校准器具。
通过与标准物质进行对比，可以调整仪器的测量范围和灵敏度，确保其测量结果的准确性和可靠性。
最后，校准的最后一步是进行重复性校准。
重复性校准是指通过多次重复测量同一标准物质或校准源，来检验仪器的测量结果是否稳定和可靠。
在进行重复性校准时，要保持相同的环境条件和操作步骤，以消除不确定因素的影响。
根据多次测量结果的一致性，可以评估仪器的重复性，并及时进行调整和校准。
在进行精确仪器校准的过程中，还有一些关键技巧是需要注意的。
首先，要确保使用仪器的人员受过专业培训，并具备基本的仪器操作和校准知识。
其次，要定期检查和维护仪器，包括清洁、防尘、防潮等。

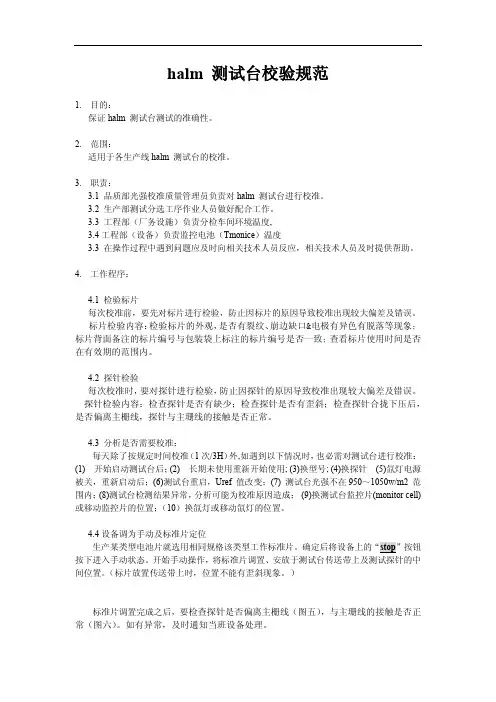

Halm测试台面校验规范1
