洗涤塔的工作原理,喷淋塔是如何将废气进行净化处理

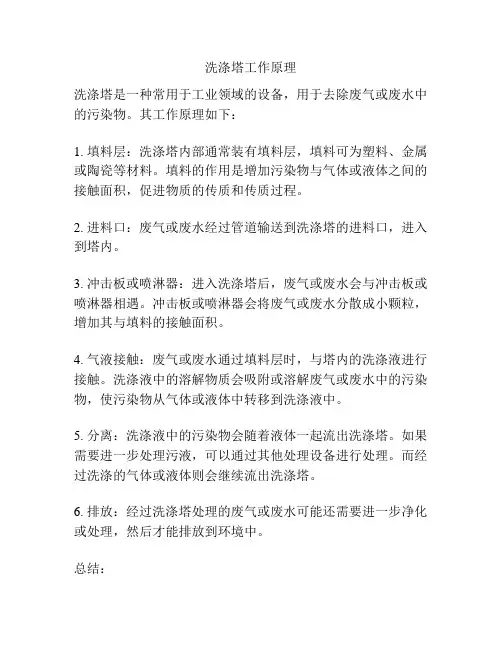

洗涤塔工作原理
洗涤塔工作原理
洗涤塔是一种常用于工业领域的设备，用于去除废气或废水中的污染物。
其工作原理如下：
1. 填料层：洗涤塔内部通常装有填料层，填料可为塑料、金属或陶瓷等材料。
填料的作用是增加污染物与气体或液体之间的接触面积，促进物质的传质和传质过程。
2. 进料口：废气或废水经过管道输送到洗涤塔的进料口，进入到塔内。
3. 冲击板或喷淋器：进入洗涤塔后，废气或废水会与冲击板或喷淋器相遇。
冲击板或喷淋器会将废气或废水分散成小颗粒，增加其与填料的接触面积。
4. 气液接触：废气或废水通过填料层时，与塔内的洗涤液进行接触。
洗涤液中的溶解物质会吸附或溶解废气或废水中的污染物，使污染物从气体或液体中转移到洗涤液中。
5. 分离：洗涤液中的污染物会随着液体一起流出洗涤塔。
如果需要进一步处理污液，可以通过其他处理设备进行处理。
而经过洗涤的气体或液体则会继续流出洗涤塔。
6. 排放：经过洗涤塔处理的废气或废水可能还需要进一步净化或处理，然后才能排放到环境中。
总结：
洗涤塔利用填料层和洗涤液的作用，通过物质的传质和传质来去除废气或废水中的污染物。
其工作原理简单明了，适用于不同的工业领域和污染物种类。

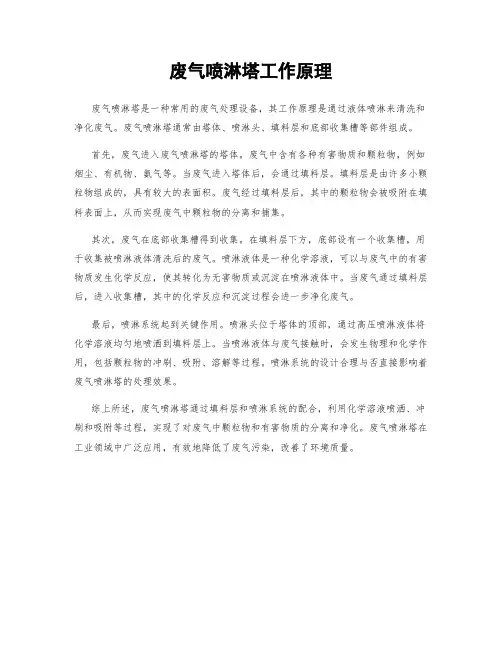

废气喷淋塔工作原理
废气喷淋塔工作原理
废气喷淋塔是一种常用的废气处理设备，其工作原理是通过液体喷淋来清洗和净化废气。
废气喷淋塔通常由塔体、喷淋头、填料层和底部收集槽等部件组成。
首先，废气进入废气喷淋塔的塔体。
废气中含有各种有害物质和颗粒物，例如烟尘、有机物、氨气等。
当废气进入塔体后，会通过填料层。
填料层是由许多小颗粒物组成的，具有较大的表面积。
废气经过填料层后，其中的颗粒物会被吸附在填料表面上，从而实现废气中颗粒物的分离和捕集。
其次，废气在底部收集槽得到收集。
在填料层下方，底部设有一个收集槽，用于收集被喷淋液体清洗后的废气。
喷淋液体是一种化学溶液，可以与废气中的有害物质发生化学反应，使其转化为无害物质或沉淀在喷淋液体中。
当废气通过填料层后，进入收集槽，其中的化学反应和沉淀过程会进一步净化废气。
最后，喷淋系统起到关键作用。
喷淋头位于塔体的顶部，通过高压喷淋液体将化学溶液均匀地喷洒到填料层上。
当喷淋液体与废气接触时，会发生物理和化学作用，包括颗粒物的冲刷、吸附、溶解等过程。
喷淋系统的设计合理与否直接影响着废气喷淋塔的处理效果。
综上所述，废气喷淋塔通过填料层和喷淋系统的配合，利用化学溶液喷洒、冲刷和吸附等过程，实现了对废气中颗粒物和有害物质的分离和净化。
废气喷淋塔在工业领域中广泛应用，有效地降低了废气污染，改善了环境质量。

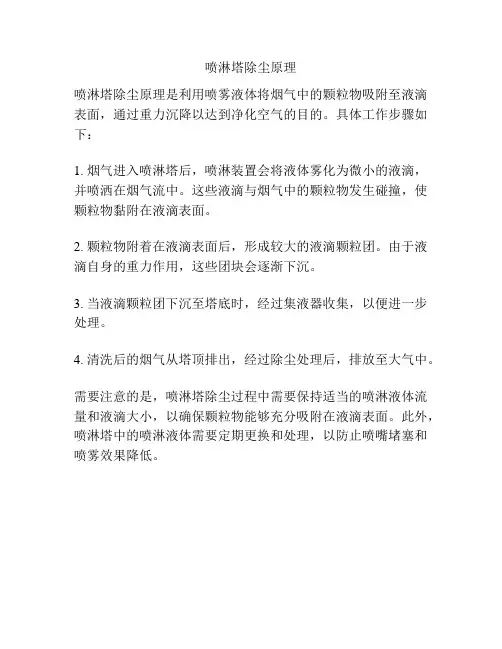

喷淋塔除尘原理
喷淋塔除尘原理
喷淋塔除尘原理是利用喷雾液体将烟气中的颗粒物吸附至液滴表面，通过重力沉降以达到净化空气的目的。
具体工作步骤如下：
1. 烟气进入喷淋塔后，喷淋装置会将液体雾化为微小的液滴，并喷洒在烟气流中。
这些液滴与烟气中的颗粒物发生碰撞，使颗粒物黏附在液滴表面。
2. 颗粒物附着在液滴表面后，形成较大的液滴颗粒团。
由于液滴自身的重力作用，这些团块会逐渐下沉。
3. 当液滴颗粒团下沉至塔底时，经过集液器收集，以便进一步处理。
4. 清洗后的烟气从塔顶排出，经过除尘处理后，排放至大气中。
需要注意的是，喷淋塔除尘过程中需要保持适当的喷淋液体流量和液滴大小，以确保颗粒物能够充分吸附在液滴表面。
此外，喷淋塔中的喷淋液体需要定期更换和处理，以防止喷嘴堵塞和喷雾效果降低。

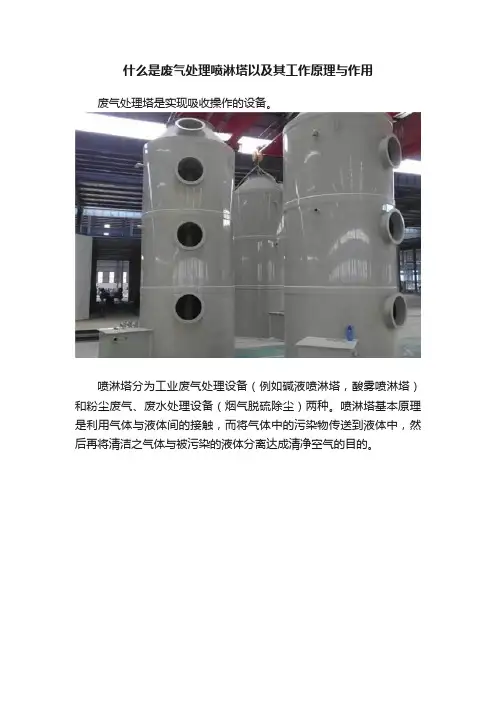

什么是废气处理喷淋塔以及其工作原理与作用
什么是废气处理喷淋塔以及其工作原理与作用废气处理塔是实现吸收操作的设备。
喷淋塔分为工业废气处理设备（例如碱液喷淋塔，酸雾喷淋塔）和粉尘废气、废水处理设备（烟气脱硫除尘）两种。
喷淋塔基本原理是利用气体与液体间的接触，而将气体中的污染物传送到液体中，然后再将清洁之气体与被污染的液体分离达成清净空气的目的。
喷淋塔是目前废气处理过程中常常会使用到的一种设备，常常会被用在处理电镀废气、酸洗盐酸废气、硫化氢废气、二氧化氯废气、涂装车间废气、涂装线废气等各种有机废气。
无填料喷雾式气体净化塔，在本塔中无填料及气液交换塔盘等汽液交换装置，采用专利雾化器进行液体雾化，使汽液完全饱和接触。
此种塔处理的主要有害气体为硫酸雾、盐酸雾、铬酸雾、硝酸雾、磷酸雾、氢氟酸雾、氯化氢、氟化氢、硫化氢、氰化氢等高污染行业的废气进行吸收、净化处理，达到工艺要求，其效果比传统的填料塔和板式塔均有较大优势。
喷淋塔的优点：一、工艺简单，造价低，运行费用少，安装方便；二、性能稳定，除尘效率高，脱硫效果好；三、使用寿命长，维修方便，操作管理简单，无特别技术要求；四、适应性强，特别适应水溶性含尘气体；五、选用广泛，适用各风量及各行业；六、对含尘气体无要求。
喷淋塔特点：1、不用填料及气液交换塔盘，系统阻力小，降低了风机功率，节约能耗；2、采用专利雾化器，雾化喷嘴将液体完全雾化，气液交换面积大，吸收、净化充分；3、因本塔采用雾化上喷，使液体与气体交换时，经过上下两上行程的交换，延长了一倍的交换时间；4、因本塔省去了填料及塔盘，也就省去了填料及塔盘支架等支撑装置及装拆填料的人孔等，既为生产减少了工艺，又减轻了塔体的重量，使安装及基础变得简单化，节约了投资。
5、本塔塔体为玻璃钢整体缠绕的圆筒型塔体，无分段连接法兰，强度高、无渗露隐患。
6、本塔可配备气体在线分析仪、PH控制计、差压变送器、压力传感器、流量传感器、电导率仪、液位控制计、电磁阀、变频器及控制柜等组成的控制系统，以上控制情况均以数字形式显示在显示器界面上，使管理人员一目了然，并有故障报警，便于管理与维护。

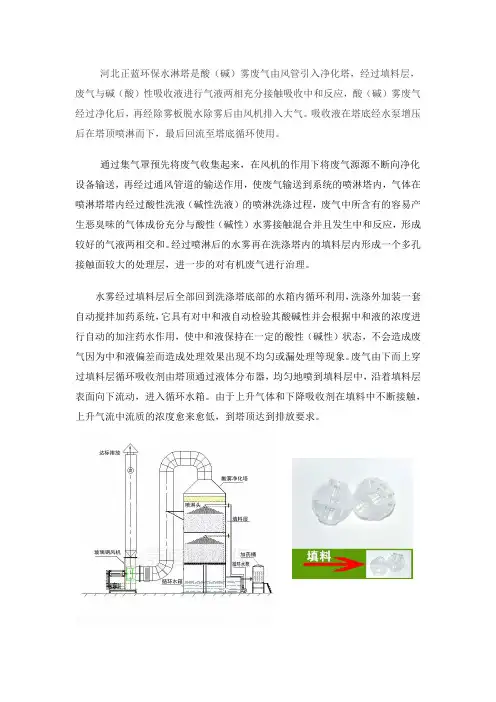

喷淋塔的工作原理 洗涤塔是如何处理废气的
河北正蓝环保水淋塔是酸（碱）雾废气由风管引入净化塔，经过填料层，废气与碱（酸）性吸收液进行气液两相充分接触吸收中和反应，酸（碱）雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
通过集气罩预先将废气收集起来，在风机的作用下将废气源源不断向净化设备输送，再经过通风管道的输送作用，使废气输送到系统的喷淋塔内，气体在喷淋塔塔内经过酸性洗液（碱性洗液）的喷淋洗涤过程，废气中所含有的容易产生恶臭味的气体成份充分与酸性（碱性）水雾接触混合并且发生中和反应，形成较好的气液两相交和。
经过喷淋后的水雾再在洗涤塔内的填料层内形成一个多孔接触面较大的处理层，进一步的对有机废气进行治理。
水雾经过填料层后全部回到洗涤塔底部的水箱内循环利用，洗涤外加装一套自动搅拌加药系统，它具有对中和液自动检验其酸碱性并会根据中和液的浓度进行自动的加注药水作用，使中和液保持在一定的酸性（碱性）状态，不会造成废气因为中和液偏差而造成处理效果出现不均匀或漏处理等现象。
废气由下而上穿过填料层循环吸收剂由塔顶通过液体分布器，均匀地喷到填料层中，沿着填料层表面向下流动，进入循环水箱。
由于上升气体和下降吸收剂在填料中不断接触，上升气流中流质的浓度愈来愈低，到塔顶达到排放要求。
喷淋塔洗涤塔技术资料详细介绍
喷淋塔洗涤塔技术资料详细介绍(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、工作原理酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。
图片2、特点1.除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%；2.设备占地少，安装方便；3.耗水、耗电指标较低；4.耐腐蚀、不磨损，使用寿命长；5.设备运行可靠，维护简单、方便。
3、结构喷淋塔内填料层作为气液两相间接触构件的传质设备。
填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。
填料的上方安装填料压板，以防被上升气流吹动。
喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。
气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。
当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。
因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。
4、适用注意事项1、循环水量的调节：由喷淋塔供水泵来决定，当运行一台锅炉时开一台即可，当冬季两台或三台同时运行时，将两台水泵全部打开，泥浆泵其流量应根据循环泵的流量来调节，使其相等即可。
2、喷淋塔内加药池内的加药量：当运行一台锅炉时，加入碱2袋，加入熟石灰5袋，如冬季运行两台或三台时，可按相应倍数增加药量。
3喷淋塔沉淀池要经常清理，夏天一周清理一次，冬季三天清理一次。
4、灰水分离器排污时，每班排放一次，要分别打开排污阀门，直到有清水排出为止。
5、以上各转动部件要经常检查、注油，发现故障要及时排除，以保证喷淋塔脱硫效果。
喷淋塔的工作原理洗涤塔是如何处理废气的
喷淋塔的工作原理洗涤塔是如何处理废气的喷淋塔是一种常见的废气处理设备，其工作原理是通过喷液和废气之间的传质传热过程，将废气中的污染物转移到液相中，实现气液分离和净化的过程。
喷淋塔通常由塔体、喷淋系统、排液系统和除雾器等组成。
1.物理吸收：通过废气与喷洒的液体之间的传质传热作用，将废气中的污染物吸附到喷淋液中。
在这个过程中，液体循环流动，起到了吸附、分离和冷却等作用。
物理吸收主要适用于废气中的可溶性有机物和无机气体，如苯、甲醛等。
2.化学吸收：通过引入一种化学溶液或液体添加剂，使污染物与溶液中的化学物质发生反应，进行化学吸收。
化学吸收主要适用于废气中的酸性气体，如二氧化硫、氯气等。
在化学吸收过程中，化学添加剂对污染物进行吸附、中和或氧化等作用，将其转化为无害物质，达到净化废气的目的。
喷淋塔的处理过程主要分为以下几个步骤：1.喷淋：废气经过预处理后，进入喷淋塔，喷淋系统通过喷淋头将喷淋液均匀地喷洒到塔内。
喷淋液通过塔体内的填料层和底层的集液板，形成一条由上至下的流动通道，与废气进行接触和混合。
2.吸收：废气中的污染物在喷淋液中发生物理或化学反应，进行吸收。
在物理吸收中，污染物主要通过传质传热作用，溶解到喷淋液中。
在化学吸收中，喷淋液中的添加剂与废气中的污染物发生化学反应，将其转化为可溶解或可吸附的物质。
3.分离：废气中的吸收物质与喷淋液中的溶解物分离。
分离的方式主要有液雾分离和液滴沉降。
液雾分离是通过设置除雾器或填充层来收集和聚集悬浮在气相中的液滴，使其沉降到塔底的集液板上。
液滴沉降是利用重力效应，使液滴沿着塔体向下沉降，最后通过排液系统排出。
4.再循环：分离后的液体经过集液板收集后，通过排液系统重新注入喷淋系统，形成循环使用。
这样，能够节约水资源，降低运行成本。
喷淋塔具有操作简单、处理效果好、适应性强等优点，广泛应用于化工、冶金、轻工等领域的废气处理中。
然而，喷淋塔也存在一些缺点，如能耗较大、流量难以调节等。
水洗喷淋塔工作原理
水洗喷淋塔工作原理
水洗喷淋塔是一种常见的烟气脱硫装置，其工作原理如下：
1. 烟气进入喷淋塔：烟气从烟囱或烟道中进入喷淋塔的底部。
2. 进入喷淋层：烟气进入喷淋层，在此层中与水进行接触。
3. 脱硫反应：喷淋层中的水与烟气发生反应，吸收烟气中的二氧化硫(SO2)。
4. 生成石膏：反应后的水中的二氧化硫与氧气反应生成硫酸，进一步与喷淋塔中的石灰石反应形成石膏。
5. 石膏分离：石膏在喷淋塔中沉淀并从底部排出，用于其他用途或废弃。
6. 烟气脱硫：经过喷淋塔处理后，烟气中的二氧化硫含量大大降低，达到环保要求，然后通过烟囱排放到大气中。
7. 废水处理：由于喷淋塔过程中会消耗大量水，喷淋塔底部的废水需要经过处理再回收或排放，以减少水资源的浪费和环境污染。
总结：水洗喷淋塔利用水和反应物质与烟气进行接触和反应，从而吸收和去除烟气中的二氧化硫。
同时，它还通过生成石膏和处理废水等方式，实现了对固体废物和废水的处理和利用。
这种工作原理使得水洗喷淋塔成为一种有效的烟气脱硫装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河间市正蓝环保设备有限公司,专业生产工业废气处理设备：UV光氧催化、低温等离子、喷淋塔、活性炭吸附塔等等一系列工业废气处理环保设备。
我公司以自身生产优势，为众多环保工程公司提供环保设备，管道及配件等一站式配套服务供应。
喷淋塔是一种处理有机有害废气的设备，也被行业内人士叫做填料塔，洗涤塔，脱硫塔，旋流板塔，泡罩塔等等，根据设计形式也可以分为立式或者是卧式。
酸雾吸收塔采用微分接触逆流式。
酸性气体从塔体下方进气口沿切向进入净化塔，在通风机的动力作用下，迅速充满进气段空间，然后均匀地通过均流段上升到第一级填料吸收段。
在填料的表面上，气体中酸性物质与液体中碱性物质发生化学反应，反应生成物质（多为可溶性酸类）随吸收液流入下部贮液槽。
未完全吸收的酸性气体继续上升进入第一级喷淋段。
在喷淋段中吸收液从顶部的喷嘴高速喷出，形成无数细小雾滴，与气体充分混合接触，继续发生化学反应，然后酸性气体上升到第二级填料段、喷淋段进行与第一级类似的吸收过程。
第二级与第一级喷嘴密度不同，喷液压力不同，吸收酸性气体浓度范围也有所不同。
在喷淋段及填料段两相接触的过程也是传热与传质的过程。
通过控制空塔流速与滞留时间保证这一过程的充分与稳定。
塔体的最上部是除雾段，气体中所夹的吸收液雾滴在这里被清除下来，经过处理后的洁净空气从净化塔上端经过排气管排入大气.
洗涤塔适用于含有少量粉尘的混合气体分离，各组分不会发生反应，且产物应容易液化，粉尘等杂质（也可以称之为高沸物）不易液化或凝固。
当混合气从洗涤塔中部通入洗涤塔，由于塔板间存在产物组分液体，产物组分气体液化的同时蒸发部分，而杂质由于不能被液化或凝固，当通过有液体存在的塔板时将会被产物组分液体固定下来，产生洗涤作用，这就是洗涤塔的工作原理。
简单来说喷淋塔的工作原理即酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
