倒置式屋面防水做法24162
倒置式保温防水坡屋面施工工法(2)
倒置式保温防水坡屋面施工工法倒置式保温防水坡屋面施工工法一、前言倒置式保温防水坡屋面施工工法是一种常用于建筑屋面施工的保温防水技术。
它以传统的保温防水屋面施工工法为基础，通过倒转保温层和防水层的位置，将保温层置于防水层之上，以提高屋面施工的保温效果和防水性能。
二、工法特点倒置式保温防水坡屋面施工工法具有以下特点：1. 提高保温效果：将保温层置于防水层上方，可以减少外界温度对屋面的影响，提高保温效果，使建筑物在寒冷季节保持温暖，节能效果显著。
2. 提高防水性能：倒置式施工工法中，保温层位于防水层之上，避免了防水层的破损和老化，提高了屋面的防水性能，延长了屋面的使用寿命。
3. 施工简便：倒置式保温防水屋面的施工相对简便，无需在施工过程中进行保温层的整理和处理，减少了施工时间和施工难度。
4. 维修方便：倒置式屋面保温层和防水层分离，便于维修和更换。
在防水层出现破损或老化时，可以不拆除整个屋面，只需对局部区域进行修复或更换，降低了维修成本和维修工期。
三、适应范围倒置式保温防水坡屋面施工工法适用于各种建筑类型和屋面结构，包括工业厂房、商业建筑、住宅等。
它尤其适用于需要提高保温效果和防水性能的寒冷地区和高温地区。
四、工艺原理倒置式保温防水坡屋面施工工法的工艺原理是通过将保温层置于防水层之上，有效提高保温效果和防水性能。
在实际工程中，通过以下几个方面的技术措施来实现：1. 保温层选择：选择适合倒置式施工的保温材料，如XPS 挤塑板、聚氨酯保温板等。
这些保温材料具有较好的抗压性能和导热性能，能够在施工过程中保持稳定。
2. 防水层选择：选择适合倒置式施工的防水材料，如高分子卷材、涂料防水材料等。
这些防水材料能够在倒置施工中保持稳定的防水性能。
3. 结构设计：合理设计屋面结构，考虑保温层和防水层之间的连接方式和固定方式，确保施工后两者之间有良好的密封性和可靠性。
五、施工工艺倒置式保温防水坡屋面施工工法包括以下几个施工阶段：1. 基础处理：对建筑屋面的基础进行清理、修复和防水处理，确保屋面基础平整、牢固和防水。
倒置式屋面防水保温施工方案
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。

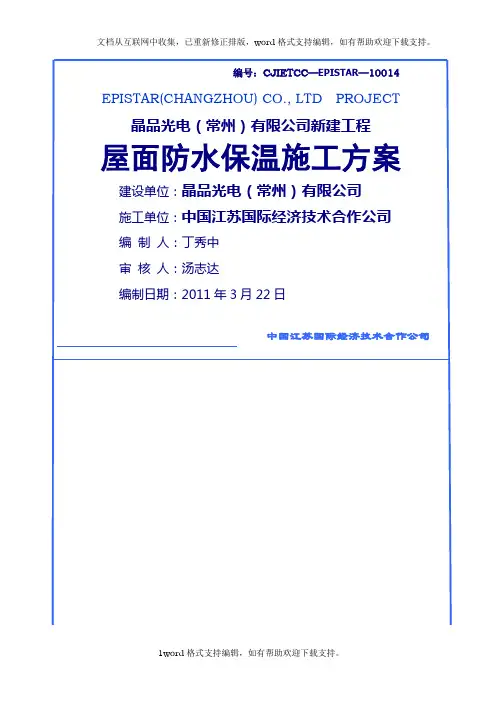

编号：CJIETCC—EPISTAR—10014 EPISTAR(CHANGZHOU) CO., LTD PROJECT 晶品光电（常州）有限公司新建工程屋面防水保温施工方案建设单位：晶品光电（常州）有限公司施工单位：中国江苏国际经济技术合作公司编制人：丁秀中审核人：汤志达编制日期：2011年3月22日中国江苏国际经济技术合作公司一、编制依据1、晶品光电（常州）有限公司新建厂房工程《施工组织设计》2、晶品光电（常州）有限公司新建厂房工程施工图纸3、屋面工程质量验收规范GB50207-20024、屋面保温施工工艺标准5、倒置式保温防水屋面施工工法二、工程概况1、工程名称：晶品光电（常州）有限公司新建厂房工程2、建设单位：晶品光电（常州）有限公司3、设计单位：苏州东吴设计院有限责任公司4、施工单位：中国江苏国际经济技术合作公司5、结构型式：钢筋混凝土框架结构建筑面积：50000㎡6、建筑层数、层高、高度7、基础型式：桩基础、桩承台、筏板式基础。
三、施工工艺及要求3.1 工艺流程（见图1）图1 倒置式保温防水屋面施工工艺流程图1 倒置式保温防水屋面施工工艺流程3.2 屋面保温防水构造不上人屋面的Ⅲ级保温防水标准构造见图1（a）、（b）。
上人屋面的Ⅱ级、Ⅰ级保温防水构造见图1（c）、（d）。
3.3 节点设计天沟泛水等保温材料无法覆盖的防水部位，应选用耐老化性能好的防水材料，或用多道设防提高防水层耐久性。
水落口、出屋面管道等形状复杂节点，宜采用合成高分子防水涂料进行多道密封处理（见图2、图3、图4）。
4 施工准备4.1 施工准备4.2 技术准备防水保温工程施工应编制专项施工方案或技术措施，掌握施工图中的细部构造及有关技术要求。
并根据施工方案进行技术交底，详细交代施工部位、构造作法、细部构造、技术要求、安全措施、质量要求和检验方法等。
倒置式屋面防水的施工方法
屋面工程是现代建筑的一个重要组成部分，其中屋面工程中的防水施工和保温层是屋面工程中的重中之重，是关系到建筑物的使用安全、建筑节能及居住舒适的关键环节。
本文主要阐述了某大厦工程中采用的倒置式上人屋面的方案确定、防水材料、保温材料的选取过程、施工方法以及注意事项.［关键词］倒置式屋面，防水,屋面保温层前言深圳地区是典型的亚热带气候，夏天高温多雨，日照强烈，气候炎热，又地处沿海，台风暴雨频繁，对建筑屋面的防水性能和保温隔热提出了很高的要求.在传统的正置式屋面设计中，防水层都设置在保温层的上面，其主要原因是由于当时所采用的保温材料多数属吸水率高的产品（如膨胀珍珠岩,膨胀蛭石等）,若将其置于防水层之上，则因保温材料的吸水作用导热系数将陡增，而降低了它的保温隔热功能。
在防水层设置在保温层的上面的情况下，保温层中存在的水受热易高后，产生水气，使防水层产生气泡,对防水层有巨大破坏作用,防水层不耐久容易损坏造成渗漏现象,无法达到防水效果。
所以,在建筑工程质量通病和各类建筑质量问题投诉中，房屋屋面渗漏和房屋隔热性能差都是非常普遍的现象，严重影响了居住的安全性和居住的舒适性，给广大业主和住户造成了很大的困扰.为了避免上述现象的发身，在中盛大厦C 栋改扩建过程中，屋面方案调整为倒置式上人屋面.2、倒置式屋面概念根据《屋面工程技术规范》GB50207-94和《建筑设计资料集》第二版第8册中阐明,倒置式屋面(IRMAROOF）就是“将憎水性保温材料设置在防水层上的屋面”.倒置式屋面最重要的特点就是将防水层置于保温隔热层下面,并且特别强调了“憎水性”保温材料。
工程中常用的保温材料如水泥膨胀珍珠岩、水泥蛭石、矿棉岩棉等都是非憎水性的，这类保温材料如果吸湿后，其导热系数将陡增，所以才出现了普通保温屋面中需在保温层上做防水层，在保温层下做隔气层，从而增加了造价，使构造复杂化.其次，防水材料暴露于最上层，加速其老化，缩短了防水层的使用寿命,故应在防水层上加做保护层，这又将增加额外的投资。
倒置式防水保温屋面施工工法(可编辑修改word版)
倒置式防水保温屋面施工工法编制人：姜长顺中国第二十二冶金建设公司第一建筑工程公司ZOO三年四月三十日刖目:倒置式防水保温屋面施工工法是将保温绝热层放在防水层上方的施丄工法，反之 就是将保温绝热层放在防水层下方的传统屋面施匸工法。
山于传统工法施工的屋面防 水层直接受自然环境影响，老化速度快，使用寿命短，防水层老化破坏后就得彻底翻 修，这是传统屋面构造不可避免的弊端。
随着新型保温绝热材料在建筑领域的推广应 用，新型的屋面构造也应运而生，倒置式防水保温屋面就是其中一种。
倒置式防水保 温屋面把保温绝热层放在防水层之上，使防水层免受温差、紫外线和外界或人为撞击 的破坏，从而改善了传统屋面构造存在的弊病，有效地延长了防水层的使用寿命，经 诸多工程验证均收到了良好的效果。
保护层 保温绝热层 防水层 找平层 找坡层 结构层1. 特点本工法可有效的延长防水层寿命，长达30竿50年，是传统屋面工法使用寿命的3- 5倍。
本工法操作方便，劳动效率高，与传统屋面相比综合造价经济。
2. 适用范围本工法适用于各种形式的屋面，如：平屋面、斜屋面等。
特别对于昼夜、冬夏温 差较大的地区，以及防水层受外界破坏严重的屋面工程，其优越性体现得更为显著。
3. 工艺原理倒置式防水保温屋面施工工法的工艺原理关键在于保温绝热层在防水层的上方 或下方对防水层受自然环境影响的巨大差别。
以下是倒置式防水保温屋面与传统屋面在冬季、夏季日温度变化的比较图表。
保护层 防水层 找平层找坡层 保温绝热层 结构层夏季防水层日温度变化比较表从上面温度图表中可以看出，倒置防水保温工法施工的屋面从原则上解决了防水层受温度影响的问题，可以延长防水层的使用寿命。
但需要指出的是，倒置屋面的保温隔热层自身必须具备遇水不丧失保温绝热效果的能力，也就是说必须使用憎水性保温材料，同时为方便维修，宜使用块材。
4. 工艺流程及操作要点倒置工法施工细节4. 1平屋面施工法4.1.1将基层清理干净，同时将突起点做适当整平。
倒置式屋面工程施工(3篇)
第1篇一、工程概述倒置式屋面是一种新型的屋面结构，其特点是防水层在下面，保温隔热层在上面。
这种屋面结构在我国已经得到了广泛应用，具有优良的防水、保温、隔热性能。
本文将对倒置式屋面工程施工进行详细介绍。
二、施工准备1. 材料准备：聚苯乙烯泡沫板、挤塑聚苯乙烯泡沫板、卷材防水层、玻璃纤维网格布、水泥砂浆、钢筋等。
2. 工具准备：切割机、壁纸刀、水平尺、线锤、卷尺、电钻、砂轮机、搅拌机等。
3. 人员准备：施工人员应具备相应的专业技能，熟悉倒置式屋面施工工艺。
三、施工步骤1. 基层处理：对屋面基层进行全面检查，清除松散、起砂、油污等杂物，确保基层平整、干燥。
2. 防水层施工：按照设计要求，铺设卷材防水层。
防水层应采用满粘法，确保防水效果。
在檐口、屋脊、屋面转角等部位，采用胶粘材料将卷材与基层粘牢，其宽度不得小于800mm。
3. 保温层施工：在防水层上面铺设保温层。
保温层材料可选用聚苯乙烯泡沫板、挤塑聚苯乙烯泡沫板等。
保温层铺设应平整，拼缝严密，厚度应符合设计要求。
4. 防护层施工：在保温层上面铺设防护层。
防护层材料可选用玻璃纤维网格布、水泥砂浆等。
防护层应均匀、平整，厚度应符合设计要求。
5. 施工缝处理：在施工过程中，应处理好施工缝。
施工缝应采用专用密封材料填充，确保防水、保温效果。
6. 成品保护：施工完成后，应对屋面进行成品保护。
禁止在屋面上进行重物堆放、切割、焊接等作业，防止破坏屋面结构。
四、质量控制1. 材料质量：保温材料、防水材料等应符合国家相关标准，确保施工质量。
2. 施工工艺：严格按照倒置式屋面施工工艺进行施工，确保施工质量。
3. 防水效果：防水层应无渗漏现象，保温层应具有良好的保温隔热性能。
4. 施工缝处理：施工缝应严密，无渗漏现象。
五、安全环保措施1. 严格执行安全操作规程，确保施工安全。
2. 加强施工现场环保管理，减少施工对环境的影响。
3. 施工过程中，注意防止噪声、粉尘等污染。
六、总结倒置式屋面工程施工具有优良的防水、保温、隔热性能，在我国得到了广泛应用。
倒置式防水屋面施工方案
一、工程概述本工程采用倒置式防水屋面，屋面的防水层采用自粘橡胶沥青防水卷材，其隔热层有挤塑聚苯乙烯隔热板及陶粒混凝土。
由于其工序多，施工工艺多样，应严格施工，以确保屋面的防水效果。
二、防水层工程1、施工工艺流程2、水泥砂找平层施工水泥砂找平层采用1：3水泥砂浆，厚度20mm 。
抹水泥砂浆找平层之前，先清洗干净钢筋混凝土屋面板板面，再纵横扫上一遍浓水泥浆以加强水泥砂浆与屋面板的粘结。
水泥砂浆找平层间距小于6m ×6m 设一道分格缝。
为此，在刷纵横水泥浆及抹水泥砂浆找平层之前在屋面板面弹出分格缝墨线，再依线安装上20×20mm 的木条，在找平层水泥砂浆凝固后起出木条形成找平层上的分格缝。
找平层水泥砂浆要进行压平并二次抹光。
3、防水卷材工程本工程防水卷材采用冷粘贴施工，卷材采用BX -14粘胶作粘结屋面板刷纵 横水泥浆 安装找平层分格缝木条 粘贴3厚自粘防水卷材 粘贴1.5厚自粘防水卷材 抹水泥砂浆找平层 刷基层处理剂干铺挤塑聚苯乙烯保温板 水泥陶粒混凝土剂。
⑴、基层处理防水卷材的基层是浅色涂料保护层。
施工前将验收合格的基层重新清扫干净，以免影响卷材与基层的粘接。
在正式铺贴防水卷材前，要在基层上涂刷一层基层处理剂。
采用溶剂稀释了的胶粘剂作为基层处理剂，基层处理剂的涂刷要均匀，严密。
⑵、防水卷材的铺设①、复杂部分的增强处理在基层处理剂干燥后，先对屋面与女儿墙交接位等阴角处、管根、落水口等容易发生渗漏的部位，在以其中心200mm范围内，均匀涂刷一层胶粘剂，其厚度为1mm 左右。
干燥后即可形成一层无缝接缝各弹性的整体增强导层。
②、基层粘接剂的涂刷首先将BX-14胶桶打开，搅拌均匀，即可进行含涂刷施工。
A、涂材涂胶：将卷材铺展在干净的基层上，用长把滚刷醮BX-14胶在卷材上涂刷。
涂刷后不允许有露底和凝聚胶块存在。
应留出搭接部分不涂胶，以便涂刷防水接缝专用粘合剂。
B、基层表面涂胶：在底胶干燥的找平层上，用长把滚刷醮粘合剂在基层上进行涂刷施工，涂刷时不能在同一处反复多次涂刷，以免将底胶咬起，形成凝胶，从而影响施工质量。
倒置式防水屋面保温层施工
倒置式防水屋面保温层施工通过对大量屋面工程的实际考察，发现屋面破坏的主要原因是：卷材防水层暴露于大气中，受大自然作用老化相当快，致使防水层在短期内破坏。
倒置式屋面是将憎水性隔热材料设置在防水层上的屋面，它与传统防水做法的屋面相比，具有大幅度降低防水层和屋面结构的热应力，避免防水层产生由温度变化引起的早期破坏，提高屋面使用年限，发挥隔热层的节能作用，改善屋面的使用功能等优点。
1、倒置式防水屋面的构造倒置式屋面的构造自室内顶棚以上顺序分别为承重层、找坡层、找平层、防水层、舒泰龙挤塑聚苯板保温层、隔离层和保护层。
2、倒置式屋面保护层倒置式屋面必须做好保护层，这对保护隔热层和增强屋面的耐久性具有重要意义。
倒置式屋面的隔热层所选用的舒泰龙挤塑聚苯板，是憎水性块状隔热材料。
为防止大气风雨冷热对隔热层的侵袭和人为的机械损伤，在其上必须做好加厚的压盖保护层。
不上人的屋面应铺设厚度至少为50mm、粒径10～30mm 的大卵石层保护；上人屋面铺设预制花格混凝土块，厚度至少为40mm。
采用以上保护材料或制品，有利于隔热材料制品四周的水分及时向外蒸发，同时可使雨水通过屋面坡度排入落水管。
3、倒置式屋面保温层施工注意事项（1）保温板运到工地后，应妥善保管。
最好贮存于室内。
若存于室外，场地应平整、不积水，板上部用苫布覆盖并压重物，以免日晒雨淋或被风刮跑。
（2）防水层要十分平整，在其表面清扫干净后，直接在防水层上铺保温板。
不宜在防水层上再作找平工作。
（3）保温板的铺贴顺序应从周边开始，然后向两侧及中心铺设。
或按其排水方向铺设，横向接缝应错缝。
在板上未铺设压盖保护层时，应压重物，以免被风刮跑。
（4）保温板应使用专用工具裁切，裁切边要求垂直、平整，拼缝处应严密。
如遇有排水坡度或角部有找坡时，板应切成歇口。
（5）施工时不得在其上部放置易燃及溶剂性化学物品，不得在上面加工电气焊活，不得在上面吸烟，工人应清干净鞋底，以保证板面干净。
倒置式屋面防水
倒置式屋面防水1前言倒置式屋面的定义中，特别强调了“憎水性”保温材料，工程中常用的保温材料如水泥珍珠岩、水泥蛭石、矿棉岩棉等都是非憎水性的，这类保温材料如果吸湿后，其导热系数将增加，所以才出现了普通保温屋面中需在保温层上做防水层，在保温层下做隔气层，从而增加了造价，使构造复杂化。
其次，防水材料暴露于最上层，加速其老化，缩短了防水层的使用寿命，故应在防水层上加做保护层，这又将增加额外的投资。
再次，对于封闭式保温层而言，施工中因受天气、工期等影响，很难做到其含水率相当于自然风干状态下的含水率，如因保温层和找平层干燥困难而采用排汽屋面的话，则由于屋面上伸出大量排汽孔，不仅影响屋面使用和观瞻，而且人为地破坏了防水层的整体性，排汽孔上防雨盖又常常容易碰踢脱落，反而使雨水灌入孔内。
即使是按规范设排汽道、排汽孔有时还会出现防水层起泡现象。
这里面一个根本的问题是保温材料中的含水率。
过去采用水泥膨胀珍珠岩（或水泥蛭石）等无机胶结材料在现场拌合做屋面保温层，加上找平层也是湿作业，施工中用水量较大，要保证及时蒸发以达到自然风干状态下的含水率常常难以做到，这不仅影响到防水工程的施工质量，更大大影响了实际保温效果。
倒置式屋面须选用吸湿性低、耐气候性强的保温材料。
一般须进行耐日晒、雨雪、风力、温度变化和冻融循环的试验。
材料科学的发展，挤塑聚苯乙烯等新型高效节能材料的发展应用，终于使倒置式屋面中憎水性保温材料之技术难关得以克服，为倒置式屋面的设计应用提供了材料基础，相信随着新型材料的不断出现，倒置式屋面将会迎来新的发展。
随着材料的不断更新，它可以克服因传统做法造成的一些屋面防水及保温隔热的缺陷。
但仍有值得研究改进的地方。
比如对保温隔热材料的选择及厚度确定；防水层渗漏的技术补救措施；如何与屋顶绿化的构造想结合等等，它目前的技术水平还不够完备，还有待我们在实践中不断的去改进和完善。
第 1 页（共 9 页）2概述2.1倒置式屋面防水优点倒置式屋面是将防水层设在保温层下面，即在结构找平层上面先做好防水层，然后在做保温层的屋面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒置式屋面防水做法(图文)
图示结构为倒置式屋面防水做法。
屋面防水是建筑防水中十分重要的组成部分，防水设计应根据建筑的重要性和使用功能，做出相应等级的防水设计。
屋面变形缝节点防水构造(图文)
某屋面防水工程变形缝构造节点防水设计见上图。
在屋面变形缝节点的施工中，重点是做到防止雨水通过屋面变形缝流入或渗入建筑室内，从而破坏吊顶板材及墙面涂料。
为保证这个易渗水节点的施工质量。
城工防水某屋面防水工程中，采用“整幅卷材不分段连续跨越变形缝”的做法，并变形缝混凝土翻口的两边增设无搭接的SBS防水卷材附加层。
完成的节点上方覆盖预制的混凝土盖板，防止卷材被破坏。
