24V开关电源设计
24v开关电源电路图（五款24v开关电源原理详解）
24v开关电源电路图（五款24v开关电源原理详解）24v开关电源电路图（五款24v开关电源原理详解）24v开关电源电路图（一）电路以UC3842振荡芯片为核心，构成逆变、整流电路。
UC3842一种高性能单端输出式电流控制型脉宽调制器芯片，相关引脚功能及内部电路原理已有介绍，此处从略。
AC220V电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。
逆变电路，可以分为四个电路部分讲解其电路工作原理。
图1 CL-A-35-24仪用DC24V开关电源1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R2（工作电流检测电阻）为电源工作电流的通路;本机启动电路与其它开关电源（启动电路由降压限流电阻组成）有所不同，启动电路由C5、D3、D4组成，提供一个“瞬态”的启动电流，二极管D2吸收反向电压，D3具有整流作用，保障加到U1的7脚的启动电流为正电流;电路起振后，由N2自供电绕组、D2、C5整流滤波电路，提供U1芯片的供电电压。
这三个环节的正常运行，是电源能够振荡起来的先决条件。
当然，U1的4脚外接定时元件R48、C8和U1芯片本身，也构成了振荡回路的一部分。
电容式启动电路，当过载或短路故障发生时，电路能处于稳定的停振保护状态，不像电阻启动电路，会再现“打嗝”式间歇振荡现象。
工作电流检测从电阻R2上取得，当故障状态引起工作过流异常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降低，当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流（过载或短路）引发U1内部欠电压保护电路动作导致的输出中止;工作电流异常增大时，R2上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动红豆博客作导致输出中止。

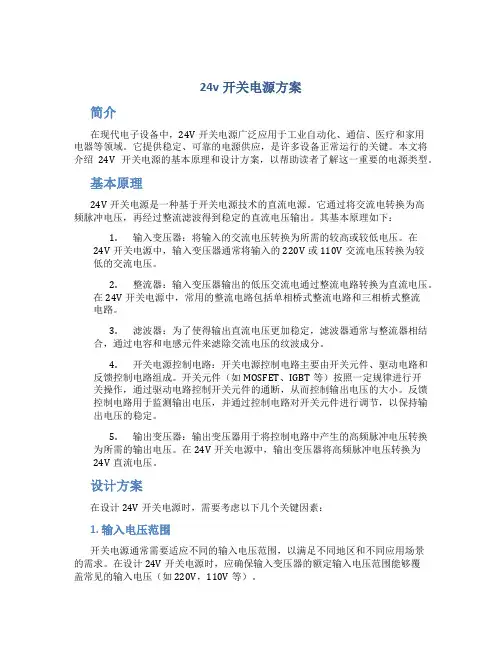

24v开关电源方案
24v开关电源方案简介在现代电子设备中，24V开关电源广泛应用于工业自动化、通信、医疗和家用电器等领域。
它提供稳定、可靠的电源供应，是许多设备正常运行的关键。
本文将介绍24V开关电源的基本原理和设计方案，以帮助读者了解这一重要的电源类型。
基本原理24V开关电源是一种基于开关电源技术的直流电源。
它通过将交流电转换为高频脉冲电压，再经过整流滤波得到稳定的直流电压输出。
其基本原理如下：1.输入变压器：将输入的交流电压转换为所需的较高或较低电压。
在24V开关电源中，输入变压器通常将输入的220V或110V交流电压转换为较低的交流电压。
2.整流器：输入变压器输出的低压交流电通过整流电路转换为直流电压。
在24V开关电源中，常用的整流电路包括单相桥式整流电路和三相桥式整流电路。
3.滤波器：为了使得输出直流电压更加稳定，滤波器通常与整流器相结合，通过电容和电感元件来滤除交流电压的纹波成分。
4.开关电源控制电路：开关电源控制电路主要由开关元件、驱动电路和反馈控制电路组成。
开关元件（如MOSFET、IGBT等）按照一定规律进行开关操作，通过驱动电路控制开关元件的通断，从而控制输出电压的大小。
反馈控制电路用于监测输出电压，并通过控制电路对开关元件进行调节，以保持输出电压的稳定。
5.输出变压器：输出变压器用于将控制电路中产生的高频脉冲电压转换为所需的输出电压。
在24V开关电源中，输出变压器将高频脉冲电压转换为24V直流电压。
设计方案在设计24V开关电源时，需要考虑以下几个关键因素：1. 输入电压范围开关电源通常需要适应不同的输入电压范围，以满足不同地区和不同应用场景的需求。
在设计24V开关电源时，应确保输入变压器的额定输入电压范围能够覆盖常见的输入电压（如220V，110V等）。
2. 输出电流和功率输出电流和功率是决定开关电源能否满足设备需求的重要参数。
在设计24V开关电源方案时，应根据设备的功率需求确定输出电流和功率的最小要求。
24V开关电源的几种保护电路
24V开关电源常用的几种保护电路1.防浪涌软启动电路24V开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。
在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。
上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。
2.过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。
因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。
温度是影响电源设备可靠性的最重要因素。
根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。
3.缺相保护电路由于电网自身原因或电源输入接线不可靠，24V开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。
当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。
检测电网缺相通常采用电流互感器或电子缺相检测电路。
由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。
图5是一个简单的电子缺相保护电路。
三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。
当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。
比较器的基准可调，以便调节缺相动作阈值。
该缺相保护适用于三相四线制，而不适用于三相三线制。
电路稍加变动，亦可用高电平封锁PWM信号。
初级开关电源MINI 24VDC 1A 说明书
45 x 99 x 114.5 mm 约0.25kg约0.4kg约0.4kg
67.5 x 99 x 114.5 mm
100-240 V AC 85-264 V AC / 90-350 V DC 45-65 Hz / 0 Hz
1.3A/在230VAC时约0.8A
)>20ms(在120VAC时)/>100ms(在230VAC时) <1s
缓冲时间（典型值）>30ms(在120VAC时)/>140ms(在230VAC时) 电源起动时间
输入端保险丝内置2AT 输出参数 额定输出电压 UN/ 误差 输出电压调节范围 额定输出电流 IN ( 最高60 °C) / 带功率裕度 IBoost 可并联连接用于冗余和增加输出功率
最大功率损耗(空载/额定负载)/效率（典型值） 残波/额定负载时的峰值开关电压(20MHZ)
UL/C-UL条例UL508 UL/C-UL认证UL60950
NEC等级2(MINI24VDC/100W ) 符合 EN 61 000-3-2 c，符合EMC准则89/336/EEC
158 Phoenix Contact
114.5
114.5
114.5
99 99 99
45
67.5
67.5
MINI 24 V DC/2 A
信号 DC OK ( 有源: Uout > 0.9 x UN = 高信号 ) LED (Uout < 0.9 x UN = LED闪烁 ) 尺寸/重量 尺寸 W x H x D 重量约0.17kg
100-240 V AC 85-264 V AC / 90-350 V DC 45-65 Hz / 0 Hz
初级开关电源，超薄设计
基于软开关的24V开关电源的设计与仿真
叭
重降低 了效率． 而采 用 软 开 关 不 对称 半 桥 可 以 降低
开关 损耗 ， 通过 提 高开关 频率来 减 小变 压器 的体 积． 此外 ， 开关不 对 称半桥 还能 减小 线路 的电磁干 扰 ． 软 软开 关不 对称 半桥 利用 寄生 电容 和变压 器 漏感 谐振
］构 卜图 惺撤 Ｌ 控源 制整 电体 路结 ｒ电 ＿ 一 联
、 ｚ ＼Ｓ
图 ２ 全 桥 整 流 滤 波 电 路
当Ｓ 与 Ｓ 导通 时 ， ｗ 电压 为正 半周 ， Ｖ 对 Ｄ 、 Ｖ 加正 向电压 ， Ｄ Ｖ 导通 ， Ｄ Ｖ 、 Ｄ 电路 中构成 ｗ。 、
Ｖ Ｕ。Ｖ Ｄ 、 、 Ｄ 回路 ， Ｌ。 形成上 正下 负 的半 波整 在 ，上
２ 电 压 （ １ ． ４Ｖ 图 ）
流 电压 ； Ｓ 当 。与 Ｓ 导 通 时 ， 。 ｗ。电压 为 负 半 周 ， 对
Ｖ 、Ｄ Ｄ。Ｖ 加正 向电压 ， Ｄ。Ｖ Ｖ 、 Ｄ。 导通 ， 电路 中构 成
Ｗ。ＶＤ。 Ｕ。Ｖ 回路 ， Ｕ。 、 、 、Ｄ 在 上形 成上 正下 负 的另 外半 波整 流 电压 ． 出电压 由原 边上 正下 负 的正 输
３ ０Ｖ 的直流 电压 加 在半 桥 变换 器 上 ， 脉 宽 调 制 ０ 用 电路 产 生 的 Ｐ ＷＭ 波 去 驱 动 功 率 Ｍ０Ｓ Ｅ 开 关 ＦＴ
管 ， 功 率变压 器 的次级 得 到准方 波 电压 ， 经 过整 在 再 流滤 波及 反 馈 控 制 后 可 在 输 出端 得 到 稳 定 的 直 流
●Ｊ
』＋ ｛ 一 “
乙
１ ２ １ 开 关 电 源 总体 结构 ４Ｖ／ Ａ ２
２ １ 开关 电源包 括 主电路 、 动 电路 、 ４ｖ／ ２Ａ 驱 控 制 电路 、 护 电路 、 助 电路 等 部 分 ＿ ． 入 ２ ０Ｖ 保 辅 ３输 ］ ２
高稳定度直流电源+24V设计说明书
高稳定度直流电源设计
1
随着电力电子技术的发展，电力电子设备与人们工作、生活的关系日益密切，而电子设备都离不开可靠的电源。进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代。进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛使用了开关电源，更促进了开关电源技术的迅速发展。开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，其成本低、效率高、体积小、重量轻、电源输出组数多、极性可变等诸多优点，这些使得开关电源在现在生产和生活中得到广泛应用。
毕业设计说明书
高稳定度直流电源设计
专业
电气工程及其自动化
学生
班级
学号
指导教师
完成日期
高稳定度直流电源设计
摘 要：叙述开关电源的发展与现状，简要介绍开关电源的分类、发展动向及其意义；阐述了直流开关电源的结构和工作原理，对开关电源的主电路和控制回路进行设计：在主电路的输入回路中整流电路采用单相桥式整流，其中还设计了低通滤波电路、整流滤波电路和其他形式的滤波电路。此设计中功率转换电路采用半桥型DC/DC变换器，这是开关电源的核心部分，对此部分进行了重点分析和设计；控制电路采用电压型PWM控制，控制器采用开关电源集成控制器SG3525A，并对其特点、结构和工作原理作了简单介绍，对于系统的结构也进行了重点设计，并对其各个部分进行了元器件的选择和参数计算。其他部分还设计了保护电路和辅助电源电路。最后，用MATLAB仿真软件对主电路进行仿真测试，通过仿真测试结果对该直流电源设计的合理性进行判断，视其稳定性是否符合设计要求。
双24 V开关电源自动切换电路设计
双24 V开关电源自动切换电路设计作者：王旭来源：《硅谷》2014年第11期摘要文章介绍了针对门禁系统车站级紧急按钮模块供电系统存在的不足所设计的双24 V 开关电源自动切换电路，该设计能实现双24 V开关电源自动切换的功能，有效避免由于门禁紧急按钮系统因开关电源故障导致全站门禁设备断电的问题，提高地铁设备运行稳定性。
关键词24 V；开关电源；自动；切换中图分类号：TM564 文献标识码：A 文章编号：1671-7597（2014）11-0059-011概述目前，车站级门禁紧急按钮是通过24 V开关电源和两个继电器组合，实现车站全部门禁紧急释放功能。
设计时出于车站门禁用户使用的安全要求，为确保该紧急按钮时刻保持正常工作，避免电路中个别元器件故障，引起车站级门禁紧急按钮不能正常工作的情况，只要该电路任意元器件出现故障时，门禁系统均会断电。
而此系统中的24 V开关电源尤为重要，在7*24小时的工作状态下，出现欠压或者无输出的情况在所难免，全站门禁设备就会断电释放，造成重大故障。
2需解决问题为提高门禁紧急按钮系统的稳定性，需要组建一套双开关电源切换系统，通过硬件判断主开关电源与辅开关电源的电压情况，实现当主开关电源供电电压大于22 V时，由主开关电压源供电继电器，当主开关电源出现低于22 V的供电电压时，自动切换至辅开关电源供电，继续为继电器供电，实现无间断供电的作用。
3技术方案双电源自动切换电路如图2所示。
它由电压检测器MC34064、小功率开关管2N2222、P 沟道功率MOSFET、N沟道功率MOSFET及备用电源V2等组成。
电路原理如下。
1）V1电压正常（V1>22 V）。
当V1大于22 V，经TL431及电阻分压，MC34064检测到电压大于4.5 V，其输出端R输出5 V电压，点亮LED1（指示V1正常），并使Q3导通，12 V稳压二极管D1被击穿，两端电压稳定在12 V，Q1的G端经R5、R6分压后电压为6 V，因此，Q1的Vgs=-18 V，Q1导通，同时Q2的G端因Q3导通接地，所以Vgs=0V，Q2截止，V2无输出，V1为供电开关电源。
六款简单的开关电源电路设计,内附原理图详解
六款简单的开关电源电路设计，内附原理图详解简单的开关电源电路图（一）简单实用的开关电源电路图调整C3和R5使振荡频率在30KHz-45KHz。
输出电压需要稳压。
输出电流可以达到500mA.有效功率8W、效率87%。
其他没有要求就可以正常工作。
简单的开关电源电路图（二）24V开关电源，是高频逆变开关电源中的一个种类。
通过电路控制开关管进行高速的道通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！24V开关电源的工作原理是：1.交流电源输入经整流滤波成直流;2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压，经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。
24v开关电源电路图简单的开关电源电路图（三）单端正激式开关电源的典型电路如下图所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于50％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。
简单的开关电源电路图（四）推挽式开关电源的典型电路如图六所示。
它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。
电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器Ｔ次级统组得到方波电压，经整流滤波变为所需要的直流电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
24V开关稳压电源设计2009-11-10 13:53:1324V开关稳压电源设计输出电压4～16V开关稳压电源的设计2007-02-03 06:18摘要：介绍一种采用半桥电路的开关电源，其输入电压为交流220V±20％，输出电压为直流4～16V，最大电流40A，工作频率50kHz。
重点介绍了该电源的设计思想，工作原理及特点。
关键词：脉宽调制；半桥变换器；电源1、引言：在科研、生产、实验等应用场合，经常用到电压在5～15V，电流在5～40A的电源。
而一般实验用电源最大电流只有5A、10A。
为此专门开发了电压4V～16V连续可调，输出电流最大40A的开关电源。
它采用了半桥电路，所选用开关器件为功率MOS管，开关工作频率为50kHz，具有重量轻、体积小、成本低等特点。
2、主要技术指标1）交流输入电压AC220V±20％；2）直流输出电压4～16V可调；3）输出电流0～40A；4）输出电压调整率≤1％；5）纹波电压Up p≤50mV；6）显示与报警具有电流/电压显示功能及故障告警指示。
3、基本工作原理及原理框图该电源的原理框图如图1所示。
220V交流电压经过EMI滤波及整流滤波后，得到约300V的直流电压加到半桥变换器上，用脉宽调制电路产生的双列脉冲信号去驱动功率MOS管，通过功率变压器的耦合和隔离作用在次级得到准方波电压，经整流滤波反馈控制后可得到稳定的直流输出电压。
图1整体电源的工作框图4、各主要功能描述4.1、交流EMI滤波及整流滤波电路交流EMI滤波及整流滤波电路如图2所示。
图2交流EMI滤波及输入整流滤波电路电子设备的电源线是电磁干扰（EMI）出入电子设备的一个重要途径，在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径，本电源滤波器由带有IEC插头电网滤波器和PCB电源滤波器组成。
IEC插头电网滤波器主要是阻止来自电网的干扰进入电源机箱。
PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。
交流输入220V时，整流采用桥式整流电路。
如果将JTI跳线短连时，则适用于110V交流输入电压。
由于输入电压高，电容器容量大，因此在接通电网瞬间会产生很大的浪涌冲击电流，一般浪涌电流值为稳态电流的数十倍。
这可能造成整流桥和输入保险丝的损坏，也可能造成高频变压器磁芯饱和损坏功率器件，造成高压电解电容使用寿命降低等。
所以在整流桥前加入由电阻R1和继电器K1组成的输入软启动电路。
4.2 、半桥式功率变换器该电源采用半桥式变换电路，如图6所示，其工作频率50kHz，在初级一侧的主要部分是Q4和Q5功率管及C34和C35电容器。
Q4和Q5交替导通、截止，在高频变压器初级绕组N1两端产生一幅值为U1/2的正负方波脉冲电压。
能量通过变压器传递到输出端，Q4和Q5采用IRFP460功率MOS管。
4.3、功率变压器的设计1）工作频率的设定工作频率对电源的体积、重量及电路特性影响很大。
工作频率高，输出滤波电感和电容体积减小，但开关损耗增高，热量增大，散热器体积加大。
因此根据元器件及性价比等因素，将电源工作频率进行优化设计，本例为fs=50kHz。
T=1/fs=1/50kHz=20μs2）磁芯选用①选取磁芯材料和磁芯结构选用R2KB铁氧体材料制成的EE型铁氧体磁芯。
其具有品种多，引线空间大，接线操作方便，价格便宜等优点。
②确定工作磁感应强度BmR2KB软磁铁氧体材料的饱和磁感应强度Bs=0.47T，考虑到高温时Bs会下降，同时为防止合闸瞬间高频变压器饱和，选定Bm=1/3Bs=0.15T。
③计算并确定磁芯型号磁芯的几何截面积S和磁芯的窗口面积Q与输出功率Po存在一定的函数关系。
对于半桥变换器，当脉冲波形近似为方波时为SQ=（1）式中：η——效率；j——电流密度，一般取300～500A/cm2；Kc——磁芯的填充系数，对于铁氧体Kc=1；Ku——铜的填充系数，Ku与导线线径及绕制的工艺及绕组数量等有关，一般为0.1～0.5左右。
各参数的单位是：Po—W，S—cm2，Q—cm2，Bm—T，fs—Hz，j—A/cm2。
取Po=640W，Ku=0.3,j=300A/cm2,η=0.8,Bm=0.15T,代入式（1）得SQ===4.558cm4由厂家手册知，EE55磁芯的S=3.54cm2,Q=3.1042cm2,则SQ=10.9cm4，EE55磁芯的SQ 值大于计算值，选定该磁芯。
3)计算原副边绕组匝数按输入电压最低及输出满载的情况（此时占空比最大）来计算原副边绕组匝数，已知Umin=176V经整流滤波后直流输入电压Udmin=1.2×176=211.2V。
对于半桥电路、功率变压器初级绕组上施加的电压等于输入电压的一半,即Upmin=Udmin/2=105.6V，设最大占定比Dmax=0.9，则tonmax=×T×Dmax=×20×0.9=9.0μs一种输出电压4～16V开关稳压电源的设计图3辅助电源原理图Upmin×tonmax×104=105.6×9.0×10－6×104代入公式N1===8.9匝次级匝数计算时取输出电压最大值Uomax=16V。
次级电路采用全波整流，Us为次级绕组上的感应电压，Uo为输出电压，Uf为整流二极管压降，取1V。
Uz为滤波电感等线路压降，取0.3V，则Us===19.22VN2=×N1=×8.9=1.8匝为了便于变压器绕制，次级绕组取为2匝，则初级绕组校正为：N1=×N2=10匝4）选定导线线径在选用绕组的导线线径时，要考虑导线的集肤效应，一般要求导线线径小于两倍穿透深度，而穿透深度Δ由式（2）决定Δ=（2）式中：ω为角频率，ω=2πfs；μ为导线的磁导率，对于铜线相对磁导率μr=1，则μ=μ0×μr=4π×10－7H/m；γ为铜的电导率，γ=58×10－6Ωm；穿透深度Δ的单位为m。
变压器工作频率50kHz，在此频率下铜导线的穿透深度为Δ=0.2956mm，因此绕组线径必须是直径小于0.59mm的铜线。
另外考虑到铜线电流密度一般取3～6A/mm2，故这里选用0.56mm的漆包线8股并联绕制初级共10匝，次级选用厚0.15mm扁铜带绕制2匝。
4.4、辅助电源的设计辅助电源采用RCC变换器（RingingChokeConverter），见图3。
其输入电压为交流220V 整流滤波电压，输出直流电压为12.5V，输出直流电流为0.5A。
电路中Q8和变压器初级绕组线圈N1与反馈绕组线圈N3构成自激振荡。
R72为启动电阻。
Q9、R77构成辅助电源初级过流保护。
D20、C81、ZD1、Q11、R75、R76构成电压检测与稳压电路，控制Q8的基极电流的直流分量，从而保持输出电压恒定，变压器采用EE19、LP3材质构成。
初级180匝，反馈绕组5.5匝，次级11匝，初级电感量是2.6mH，磁芯中间留有间隙0.4mm。
4.5、驱动电路驱动电路如图4所示。
TL494输出50kHz的脉冲信号，通过高频脉冲变压器耦合去驱动功率MOS管。
次级脉冲电压为正时，MOS管导通，在此期间Q7截止，由其构成的泄放电路不工作。
当次级脉冲电压为零时，则Q7导通，快速泄放MOS管栅级电荷，加速MOS管截止。
R70是用于抑制驱动脉冲的尖峰，R68、D15、R67可以加速驱动并防止驱动脉冲产生振荡。
D17和与它相连的脉冲变压器绕组共同构成去磁电路。
4.6、风扇风速控制电路风扇风速控制电路见图5。
利用二极管正向管压降随温度升高而呈下降趋势的特性，将D9、D10做为散热器温度采样器件。
方法是将D9、D10两二极管紧靠在散热器上，当散热器随输出功率加大而温度升高时，运放N2A正相输入端电平降低，输出低电平使三极管Q3开始导通，风机上电压升高，转速升高，最终到达最高转速。
当负载较轻，使散热器温度低于50℃时，N2A输出高电平，Q3不导通，辅助电源12.5V经电阻R57降压给风机供电，风机处于低速、低噪声运行状态。
此电路可以提高风机工作寿命，增加电路可靠性，亦可在小负载情况下，减少风机带来的噪声。
4.7、PWM控制电路控制电路采用通用脉宽调制器TL494，具有通用性和成本低等优点，见图6。
输出电压经R40、RV2、RV1、R41进行分压采样，经R5阻抗匹配后送到TL494脚1。
RV1装在电源前面板上用于实现输出电压的调节。
R103和C14将输出电感L1前信号采样，经R5送到TL494脚1，用于提高电源稳定度，消除L1对环路稳定性影响。
4.8 、过流保护电路为增强电源可靠性，此电源采用初、次级两级过流保护。
初级采用电流互感器CT1检测初级变压器电流，检测出的电流信号经R60转为电压信号后，再经D2～D4，C9整流滤波后，经过电位器RV3分压，反相器N3反相后加在Q1管基极。
当初级电流超过正常时，反相器反转，Q1管导通，将VREF=5V的高电平加在TL494脚4上（脚4为TL494死区控制脚、高电平关断），TL494关断。
输出直流总线上过流保护，采用R45～R56电阻做为采样电阻，当输出电流增加时脚15电平变低，当输出电流大于40A的105％时，TL494的内部运放动作，脚3电平升高，限制输出脉宽增加，电源处于限流状态。
图4驱动电路原理图4图5风扇风速控制电路图6开关电源原理图5、结语本文介绍的开关电源已成功地作为实验室电源、通信基站电源使用。
其效率≥85％，纹波优于30mVP P，产品可靠性高、成本低，具有一定的市场竞争力。
