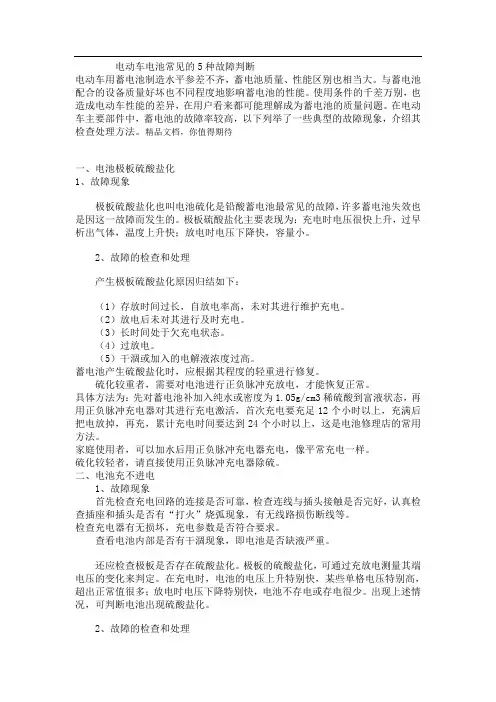

电动车电池常见的5种故障判断
电动车电池常见的5种故障判断
电动车用蓄电池制造水平参差不齐，蓄电池质量、性能区别也相当大。与蓄电池配合的设备质量好坏也不同程度地影响蓄电池的性能。使用条件的千差万别，也造成电动车性能的差异，在用户看来都可能理解成为蓄电池的质量问题。在电动车主要部件中，蓄电池的故障率较高，以下列举了一些典型的故障现象，介绍其检查处理方法。
一、电池极板硫酸盐化
1、故障现象
极板硫酸盐化也叫电池硫化是铅酸蓄电池最常见的故障，许多蓄电池失效也是因这一故障而发生的。极板硫酸盐化主要表现为：充电时电压很快上升，过早析出气体，温度上升快；放电时电压下降快，容量小。
2、故障的检查和处理
产生极板硫酸盐化原因归结如下：
（1）存放时间过长，自放电率高，未对其进行维护充电。
（2）放电后未对其进行及时充电。
（3）长时间处于欠充电状态。
（4）过放电。
（5）干涸或加入的电解液浓度过高。
蓄电池产生硫酸盐化时，应根据其程度的轻重进行修复。
硫化较重者，需要对电池进行正负脉冲充放电，才能恢复正常。
具体方法为：先对蓄电池补加入纯水或密度为1.05g/cm3稀硫酸到富液状态，再用正负脉冲充电器对其进行充电激活，首次充电要充足12个小时以上，充满后把电放掉，再充，累计充电时间要达到24个小时以上，这是电池修理店的常用方法。
家庭使用者，可以加水后用正负脉冲充电器充电，像平常充电一样。
硫化较轻者，请直接使用正负脉冲充电器除硫。
二、电池充不进电
1、故障现象
首先检查充电回路的连接是否可靠，检查连线与插头接触是否完好，认真检查插座和插头是否有“打火”烧弧现象，有无线路损伤断线等。
检查充电器有无损坏，充电参数是否符合要求。
查看电池内部是否有干涸现象，即电池是否缺液严重。
还应检查极板是否存在硫酸盐化。极板的硫酸盐化，可通过充放电测量其端电压的变化来判定。在充电时，电池的电压上升特别快，某些单格电压特别高，超出正常值很多；放电时电压下降特别快，电池不存电或存电很少。出现上述情况，可判断电池出现硫酸盐化。
2、故障的检查和处理
先将充电回路连接牢固，充电器不正常的应更换。干涸的电池应补加纯水或1.050的硫酸，进行维护充电、放电恢复电池容量。如果发现有硫酸盐化，应使用正负脉冲充电激活恢复容量。干涸的电池加液后的维护充电，应控制最大电流1.8A，充电10-15小时，三只电池的电压均在13.4V/只以上为好。如果电池之间电压差别超过0.3V，说明电池已经出现不同步的硫酸盐化。对于发生硫酸盐化的电池，需要更换整组电池或使用正负脉冲激活电池。
三、新电池电压降得快
1、故障现象
新电池装车、起动时电压降得快。
2、故障的检查和处理
检查仪表显示电压与电池容量是否相符。
仪表显示的电压与电池容量关系不符合上表时，应要求厂家调整。
检查蓄电池连接线是否可靠，有无短路和连接不可靠等。有则排除之。
检查电动车起动和运行电流是否过大，若是过大（起动电流在15A以上，运行时的电流6A以上）应调整控制器限流值或对电机进行检查修理。
检查蓄电池容量是否偏低，若是偏低，应对电池使用正负脉冲充放电。
四、电池变形
1、故障现象
蓄电池变形不是突发的，往往是有一个过程的。蓄电池在充电到容量的80%左右进入高电压充电区，这时，在正极板上先析出氧气，氧气通过隔板中的孔，到达负极，在负极板上进行氧复活反应：
2Pb+O2=2PbO+热量
PbO+H2SO4=PbSO4+H2O+热量
反应时产生热量，当充电容量达到90%时，氧气发生速度增大，负极开始产生氢气。大量气体的增加使蓄电池内压超过开阀压，安全阀打开，气体逸出，最终表现为失水。
2H2O=2H2↑+O2↑
随着蓄电池循环次数的增加，水分逐渐减少，结果蓄电池出现如下情况：
（1）氧气“通道”变得畅通，正极产生的氧气很容易通过“通道”到达负极。
（2）热容减小，在蓄电池中热容最大的是水，水损失后，蓄电池热容大大减小，产生的热量使蓄电池温度升高很快。
（3）由于失水后蓄电池中超细玻璃纤维隔板发生收缩现象，使之与正负极板的附着力变差，内阻增大，充放电过程中发热量加大。经过上述过程，蓄电池
内部产生的热量只能经过电池槽散热，如散热量小于发热量，即出现温度上升现象。温度上升，使蓄电池析气过电位降低，析气量增大，正极大量的氧气通过“通道”，在负极表面反应，发出大量的热量，使温度快速上升，形成恶性循环，即所谓的“热失控”，最终温度达到80OC以上，即发生变形。
2、故障的检查和处理
一组电池（3只）同时变形时，先做电压检查。如果电压基本正常，还应测量单格电压判断是否短路，无短路则说明变形是过充电产生“热失控”所致。应着重检查充电器的充电参数。电压偏高（高于44.7V以上）无过充电保护或涓流转换点电流偏低者（不同合金板栅的蓄电池要求转换电流不相同，一般说用铅钙锡铝合金制作的板栅的蓄电池转换电流较小，为0.025-0.03C2A；而铅锑使金制作的板栅的蓄电池转换电流较大为0.03-0.04C2A，要求更换充电器。
一组电池（3只）中只有1只或2只变形，有以下故障的可能性：（1）是电池荷电不一致，充电时造成某些电池过充电引起变形。荷电不一致的原因，可能有短路单格存在，也可能用户将电池试验放电或自放电等；（2）是某些电池出现极板不可逆硫酸盐化，内阻增大，充电发热变形；（3）是某些电池连线时反极造成充电发热变形。对未变形的电池检查放电容量以及自放电特性，若无异常则不属电池问题。
解决蓄电池变形的措施有：
▲保证不漏液的前提下尽可能多加液，以延长或避免“热失控”的产生；
▲避免产生内部短路或微短路，及带有微短路倾向；
▲使用过程中应防止过放电的发生，做到足电存放；
▲严格检查充电器，不得有严重过充现象，目前市场上的普通三段式充电器，一般都没有自动断电功能，大家稍不留意就会过充，很容易把电瓶充鼓。而正负脉冲的充电器因为有负脉冲放电，充满后会自动转为浮充状态，即使过充比较长的一段时间也不会损坏电池，所以使用正负脉冲充电器是防止电池变形，防止电池发烫的最佳选择。
▲在高温下充电，必须保证蓄电池散热良好。应采取降温措施或减短充电时间的方法，否则应停止充电。
五、电池组出现“不均衡”
1、故障现象
串联蓄电池组的均衡性是一个世界性的难题，使用过程中总会有“落后”蓄电池存在。其原因是多种多样的，有生产原因，也有原材料的原因和使用的原因等。
2、故障的检查和处理
首先将电池进行一般性的维护充电，然后用2小时率电流放电。放电过程中不断地测量电池的电压，将放电容量不足的“落后”电池选出来给予处理。先补加1.050的稀硫酸至刚好看到有流动电解液出现，再继续充电12-15小时。充电时注意电池的温度不要超过500C。充电结束后，静置0.5-4小时，重作2小时率放电。放电过程中，测量单格电压的数值，若放电时间达不到标准或者单格电压到了1.6V，放电时间与正常单格电池相差较大者（出厂三个月相差5分钟以
上，6个月相差8分钟以上，9个月相差10分钟以上，13个月相差15分钟以上），则还需重复上述充放电程序操作，直到符合要求为止。
若是重复充放循环后，电池容量无明显上升或仍为0V左右低压，这种电池一般有短路存在，或活性物质严重脱落软化，严重不可逆硫酸盐化等，无法修复，应作报废处理。对符合要求者可以继续使用的电池，但应在恒压15V/只的充电条件下，抽尽流动的电解液，擦干净电池表面，安上帽阀，用PVC（或氯仿）粘合剂将面板粘合好。
若使用正负脉冲充电器对其进行充电维护，可一定程度上缩小各电池的电压差。
关于电动车充电器应该知道的几大知识
关于电动车充电器应该知道的几大知识 一、电动车充电器简介： 电动车充电器是指专门为电动自行车的电瓶配置的一个充电设备！充电器的分类：用有、无工频变压器区分，可分为两大类。常用的开关电源式充电器又分半桥式和单激式两大类，单激类又分为正激式和反激式两类。 二、如何选择电动车充电器： 对于电动车充电问题，目前最使电动车用户感到头痛的几大问题为：“续航里程明显缩短”“充电时易起火爆炸”“充电器故障率居高不下”等。 高标科技建议消费者在选购电动车充电器的时候，一定要选择品牌名气大、口碑好、市场占有率高的产品，市场上不少劣质的充电器非常容易产生过充、欠充、失水、硫化等现象，对消费者的人身和财产安全是非常大的隐患。这些产品在功能设计上实在欠缺太多，选择那些大品牌的充电器产品的理由是，这些高品质的产品都设计了很多充电保护功能，比如：正负脉冲充电技术、智能定时保护功能、温度自动补偿功能、电网瞬间冲击保护、超强防潮防腐蚀性、限压充电预防失水、过流防护电池极化、过载保护杜绝故障、矩形脉冲延长寿命、横流充电续航更久等，这样就大大增加了充电的安全与效率。
消费者在购买了大品牌的充电器后依然不能放松警惕，在日常生活中要经常对电动车充电器进行检查，并且也要市场注意检查电动车电池，很多时候电池的老化问题也会给人车带来安全问题。使用过程中把握好电动车电池充电的时间，养成良好的充电习惯。 三、电动车充电器工作原理： 220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。 2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个： 第一是把高压脉冲降压为低压脉冲。 第二是起到隔离高压的作用，以防触电。 第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。 R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流 （200－300 mA）通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。 第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。 第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。此电压一路经R18,
关于电动汽车的各方面知识集锦
关于电动汽车 一:电动汽车的综合概念 纯电动汽车是指以车载电源为动力,用电机驱动车轮行驶,符合道路交通、安全法规各项要求的车辆。电动汽车的优点是:它本身不排放污染大气的有害气体,即使按所耗电量换算为发电厂的排放,除硫和微粒外,其它污染物也显著减少,由于电厂大多建于远离人口密集的城市,对人类伤害较少,而且电厂是固定不动的,集中的排放,清除各种有害排放物较容易,也已有了相关技术。由于电力可以从多种一次能源获得,如煤、核能、水力等,解除人们对石油资源日见枯竭的担心。电动汽车还可以充分利用晚间用电低谷时富余的电力充电, 使发电设备日夜都能充分利用,大大提高其经济效益。有些研究表明,同样的原油经过粗炼,送至电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,.. 电动汽车的研发历史 一百多年来，电动汽车在汽车发展史中经历了三次重大机遇： 第一次发生在一百余年前。由于当时电池和电机的发展较内燃机成熟，而且石油的运用还没有普及，使电动汽车在早期的汽车领域中占有举足轻重的位置。第一辆电动汽车（3轮）由法国人古斯塔夫·土维（Gustave Trouve）在1881年制造出来，此后三四十年间，电动汽车在当时的汽车发展中占据着重要位置。例如，世界上首辆车速超过100公里／小时的汽车就是电动汽车。那是在1899年，由比利时工程师卡米乐·热纳茨（Camille Jenatzy）设计的名为“从不满意”（La Jamais Contente）的铝制车身汽车，现在保存在法国贡批尼（Compiegne）博物馆中。据统计，到1890年在全世界4200辆汽车中，有38％为电动汽车，40％为蒸汽车，22％为内燃机汽车。到了1911年，就已经有电动出租汽车在巴黎和伦敦的街头上运营，到了1912年在美国更有至少3.4万辆电动汽车运行。 第二次是在70年代石油危机的爆发时.由于石油的大量开采和内燃机的种种优越性，电动汽车渐渐被人们忽视。直到上世纪70年代石油危机的爆发，给世界各国政界一次不小的打击，开始考虑替代石油的其他能源，包括风能、太阳能、电能等可再生能源。因此从政治经济方面考虑，才又给了电动汽车第二次机遇，又一次被人瞩目。 第三次机遇开始于若干年前，世界上除了已存在的能源问题之外，环境保护问题也逐渐成为了各个方面所关心重大课题，内燃机汽车的排放污染，给全球的环境以灾难性的影响，因此开发生产零污染交通工具成为各国所追求的目标，电动汽车的无（低）污染优点，使其成为当代汽车发展的主要方向。 目前混合动力汽车的成本还是居高不下，加上其他的一些问题，推广起来还有很大难度。 电动汽车主要有纯电动汽车、混合动力电动汽车和燃料电池电动汽车3 种类型。 1.纯电动汽车是完全由二次电池( 如铅酸电池、镍镉电池、镍氢电池或锂离子电池等) 提供动力的汽车。目前纯电动轿车和纯电动客车均已通过国家质检中心的型式认证试验, 各项指标均满足有关国家标准和企业标准的规定。天津清源电动车辆有限公司、深圳雷天公 司等单位研发的纯电动轿车, 其整车的动力性、经济性、续驶里程、噪声等指标已达到甚至超过国外同级别车型, 初步形成了关键技术的研发能力。目前, 进行纯电动汽车示范运行的城市有若干个, 但是规模都比较小。2005 年1 月, 天津市的22 辆轿车和1 辆公共汽车的示范运行通过了国家验收。同年
电动自行车蓄电池常见故障及解决方案
电动自行车蓄电池常见故障及解决方案 1．电池漏液 常见的漏夜现象：一是上盖与底槽之间密封不好或因碰撞，封口胶开裂造成，二是安全阀渗酸漏液；三接线端处渗酸漏液；四其他部位出现渗酸漏液。 检查与处理方法： 先作外观检查，找出渗酸漏液部位。取开盖板查看安全阀周围有无渗酸漏液痕迹，再打开安全阀检查电池内部有无流动的电解液。完成上述工作之后，若未发现异常，因做气密性检查（放入水中充气加压，观察电池有无气泡产生并冒出，有气泡则说明有渗酸漏液）。最后在充电过程中，观察有无流动的电解液产生，若有则说明是生产原因。充电过程中，有流动的电解液应将其抽尽。 2．变形 故障现象：蓄电池变形不是突发的，往往是有一个过程的。蓄电池在充电到容量的80%左右进入高电压充电区。这时，在正极先析出氧气，氧气通过隔板中的孔，到达负极。在负极板上进行氧复活反应： 2Pb+O2=2PbO+H2O+Q PbO+H2SO4=PbSO4+H2O+Q 反应时产生热量，当充电容量达到90%时，氧气发生速度增大，负极开始产生氢气。大量气体的增加是蓄电池内压超过开阀压，安全阀打开，气体逸出，最终表现为失水。 2H2O=H2+O2 随着蓄电池循环次数的增加，水分逐渐减少，结果蓄电池出现如下情况： （1）氧气“通道”变得畅通，正极产生的氧气很容易通过“通道”到达负极。 （2）热容减小，在蓄电池中热容最大的是水。水损失后，蓄电池热容大大减小，产生的热量使蓄电池温度升高很快。 （3）由于失水后蓄电池中超细玻璃纤维隔板发生收缩现象，使之与正负板的附着力变差，内阻变大，充放电过程发热量增大。经过上述过程，蓄电池内部产生的热量只能经过电池槽散热。如散热量小于发热量即出现温度上升，使蓄电池析气过电位降低，析气量增大，正极大量的氧气通过“通道”，在负表面反应，发出大量的热量使温度快速上升。形成恶性循环导致“热失控”，发生变形。 故障的检查和处理 一组电池（3只）同时变形，先作电压检查。如果电压基本正常。还应测量单格电压判断是否短路，无短路则说明变形是过充电产生“热失控”所致。应着重检查充电器的充电参数。电压偏高（44.7V以上的）无过充保护或涓流转换电流偏低的，要求更换充电器。 3．短路 故障现象：电池电压下降2的整数倍
电动车维修的小窍门
电动车维修的小窍门 1、整车有莫名异响 ①检查前轮轮廓上计数器(又称米尺或涡轮)或码表线接头部分是否缺油，如有，加黄油 ②检查前后轮挡泥板是否松动导致行驶时贴合轮胎 ③检查减震弹簧部分有无接触并摩擦减震内筒 ④检查车架后平叉(就是安装固定电机的钢架)与车架连接处螺杆是否缺油，如有，加黄油 补充：加油时必须松开个接触点、螺杆、螺帽，加在外面是没有用的 2、刹车时有异常响声 ①检查前后轮碟刹片是否磨损完或将近磨损完，部分地方刹车片完全磨损露铁 ②检查碟刹盘是否磨损(经常与刹车片接触部分是否明显低于未接触面) ③检查是否有因安装调整不当导致刹车片不均匀(拆下刹车皮目测是否有明显一边高或一边低) ④重新打磨两片刹车片成中间部分稍高于两头 ⑤如果是鼓刹，检查制动性能是否明显下降，制动行程是否明显超过新车状态，如是，更换新鼓刹 ⑥如果是新车鼓刹有异响，需要重新调整鼓刹与电机盖、电机轴与车架固定位置或鼓刹盖与车架定位铁片位置 3、骑行时明显感觉方向把弯向一面 ①如是新车，检查前后轮轴向是否在同一直线 ②确认有无因为长时间负重过载或意外撞车、摔倒导致车架、前叉、立杆、方向把变形 ③检查前轮轮廓是否位于减震正中心、无明显歪斜 ④尝试用大电钻加大方向把与立杆连接孔径，重新微调手把方向 4、起步或转弯时明显感觉车身发抖 ①检查方向把与立杆连接螺杆螺母是否松动
②检查立杆与车架套筒连接处定位大螺母(很薄的，两个，俗称前叉九件套)是否松动，如有，适当拧紧 ③根据使用时长，判断是否因为九件套上下滚珠磨损 ④检查前轮定位轴两端螺母是否松动 5、骑行时感觉整车有不明原因颤抖(速度越快、震感越强) ①检查前后轮胎是否气压过高 ②检查前后减震是否有良好回弹性 ③空转前后轮，仔细确认是否有明显轴向串动性(左右摆动)，如有，更换轴承 ④检查前后轮胎是否有明显跑偏(左右胎面与轮毂不对称)，如有，放气后重新定位安装。 6、电机不转 ①打开电门锁向前转动，轮子转动顺利，就说明电动车控制器功率管没有损坏，这样就能基本断定控制器没有损坏。向后转有阻力，说明刹车电路故障。 ②若以上方法还是没能解决故障，则需要检查电机霍尔线，整理插件，排查是否接触不良。 ③若霍尔线正常，检测电门锁线对地线之间的电压，若没有电压，则判定保险管熔丝断，应换保险管，电线脱落，焊断头或者应换新线。 7、电机时转时停 ①这种情况一般是因为电池触头接触不良，或者是电池盒内保险座间接触不良，造成供电不正常，去掉电源插件让电源线与控制器直接相连。 ②如果不是供电问题则有可能是电动车控制器故障，需要更换控制器。 电动车的保养方法 一、电池 1、充电，平时充电不要充电时间过长，夏天温度高电池热失控几率大，以时间为准，最好6-8小时，如电池长时间不用最好两个月补充次电避免时间久电池亏电造成不可逆转的硫酸盐化而“毙命”，用到一年半到二年之时最好电池加补充液，以延长其寿命
电瓶车 常见故障 原因与处理方法
1. 电池充不上电或充不足电。 1 电池使用寿命终止：更换或修复电池； 2 电池内保险管内保险丝断：更换保险丝； 3 电池保险管与保险座之间接触不良：调整两者位置使其接触良好，或更换保险管； 4 充电器无输出电压或输出电压低：更换或修复充电器； 5 充电器与交流220V电源接触不良：重新插接电源； 6 充电器指示灯异常造成假充满：更换或修复充电器。 2. 仪表盘上电源指示灯不亮而电机运转正常。 1 表盘正负极引线间无电压：接插件接触不良或引线断路：重新插接或换线； 2 发光管损坏：更换或修复发光管； 3 表盘线路板上有断路：更换或修复仪表线路板。 3. 电机时转时停。 1 电池电量不足:给电池充电； 2 电池触头接触不良:调整触头位置或打磨触头； 3 电池盒内保险管与保险座间接触不良:调整或更换使其良好； 4 调速手把内感光片感光管内有污垢:清洗或更换感光片，擦试感光管，仍然不能排除故障:更换调速手把； 5 控制器内有故障:更换或修复控制器； 6 调速手把引线似断未断:更换或修复引线； 7 刹车断电开关出故障:调整或更换刹车断电开关； 8 电源锁烧蚀后接触不良:更换或修复电源锁； 9 线路内接插件虚接:重新插接，使其接触良好； 10 电机内碳刷、导线、绕组虚焊、虚接:修理或更换电机。 4. 打开电源，控制器正常工作，转动手把，电机不转动。 1 检查右手把调速线是否脱落，控制器或电机接头是否脱落； 2 左右闸把是否断电。 5.骑行费力，速度慢。 1 检查刹车是否抱死； 2 内胎气压是否合适； 3 蓄电池电压是否充足； 4 是否超过限制坡度或顶风。 6.行驶距离短。 1 电池长期放置:请先补充电； 2 轮胎气压是否不足:打气； 3 检查刹车是否过紧而摩擦轮辋:调整刹车；
关于电动车电机及电池选型计算
关于电动车电机及电池选 型计算 Revised by Hanlin on 10 January 2021
CV11改装成四轮轮边驱动电动车 1、参考纯电动车的设计目标，本课题提出了其基本性能要求和指标如下： 1）最高速度≥45Km/h； 2）最大爬坡度≥20%（5Km/h）； 3）30Km/h匀速行驶下的续驶里程≥120Km； 4）0—30Km/h加速时间≤10S。 2、关于CV11整车参数 3、轮边电机选型计算 3.1电机功率 根据车辆的功率平衡方程式，有： 因为最高车速为45Km/h，传动系效率为0.95，质量为1485Kg，滚动阻力系数为0.015，风阻系数为0.315，迎风面积为2.15㎡。 因此计算得出电机在最高车速下的驱动功率为3.7255Kw，因此每个电机最大功率为1.0349Kw。 3.1.2根据爬坡性能确定的最大功率
其中爬坡速度为5Km/h，传动系效率为0.95，质量为1485Kg，滚动阻力系数为0.015，爬坡度为20%。 考虑到坡度不大的情况下，cosα=1，sinα=tanα。 因此计算得出电机在以5Km/h，20%爬坡时的驱动功率为4.5744Kw，因此每个电机最大功率为1.2707Kw。 汽车起步加速过程可以按下式来表示： 其中x为拟合系数，一般取0.5左右；tm为起步加速过程的时间（s）；Vm为起步加速过程的末车速（Km/h）。 整车在加速过程的末时刻，动力源输出最大功率，此时速度为30Km/h，旋转质量换算系数为1.1，加速时间为10S，，拟合系数x取0.5。 因此计算得出电机要满足从0—30Km/h加速时间为10S需要的最大功率为23.4167Kw，因此每个电机最大功率为6.5046Kw。 综上所诉，电机的最大驱动功率应满足： 则有：最大功率为6.5Kw，取过载系数为2，因此额定功率为3.25Kw。 3.2电机最高转速 电机转速及转矩公式如下： 其中最大车速为45Km/h，轮胎滚动半径为0.3083m。 3.3电机最大转矩 3.4电机的基数、额定转矩 电机符合基速以下恒转矩，基速以上恒功率，因此在基速时，电机有最大功率和最大转矩。根据以下公式： 经过计算，取额定转速为250rpm，额定转矩为124Nm。
蓄电池修复方案(电动车电池修复方案).doc
蓄电池修复方案 蓄电池组容量减少，电动车行驶距离缩短，哪怕蓄电池组“坏死”，您都不要着急，按照我们提供的本方案，使用我们的产品：蓄电池延寿修复器—易行宝∕易能王（以下简称修复器），自己动手，简单操作，您便可以获得意外的惊喜！ 蓄电池组是由2块以上的单体蓄电池串联组成（如36V的蓄电池是由3块12V的蓄电池串联组成，48V的蓄电池是由4块12V的蓄电池串联组成等），蓄电池容量减少的原因很复杂，但归结起来主要是： 1、电池极板因结晶而硫化，严重的硫化会腐蚀极板，使蓄电池完全坏死； 2、蓄电池极板因“过充电”或“过放电”而软化，有的还导致极板铅粉脱落、穿孔、外壳变形或电解液外漏等； 3、蓄电池“失水”（包括免维护蓄电池）而无法产生电解化学反应，严重的“失水”会使电解液变质发黑或成为硬块； 4、电动车启动、加速、过重负载产生的瞬间强电流拉伤电池极板，使极板涂层逐渐脱落而导致电池容量减少，往往连接蓄电池组负极的最后一节单体蓄电池最容易坏死，这就是因“过放电”而引起的； 5、电池短路、断隔等。 在蓄电池使用中真正感觉到蓄电池完全坏死的不多，而因为硫化和“失水”引起蓄电池容量下降的情况只是一般常见问题，根据我们最新研究发现，瞬间强电流损坏电池极板的更为严重，表现在：电动车电机功率越大、电池使用寿命越短。 属于蓄电池或蓄电池组硫化的，使用《修复器》完全可以修复，但是蓄电池组出现“坏死”或“失水”就需要间接的经济式修复。这是因为蓄电池组是由几块蓄电池串联组成，只要有一块蓄电池极板“坏死”，就会形成回路，使《修复器》的电脉冲无法穿越每块蓄电池，达不到电池修复的效果；再就是蓄电池“失水”也会造成《修复器》粉碎的硫酸结晶因蓄电池内部缺少水分而无法溶解，在“坏死”和“失水”的情况下，用户使用《修复器》后的感觉就是效果不明显。对于“坏死”和“失水”的蓄电池组，用户往往听从电动车商和蓄电池商的解释，重新花几百元钱买一组新电池，须不知只因一块蓄电池坏死而丢掉其它还好的蓄电池，实在是太可惜、太浪费了！ 那么使用《修复器》修复蓄电池是不是有更好的方案？我们的回答肯定是：有的！下面就是我们根据多年实验给用户提供的蓄电池修复方案。 方法步骤 当使用《修复器》5-15天发现蓄电池修复没有明显的效果时，可以肯定的得出结论：蓄电池或蓄电池组内至少有一节蓄电池“坏死”或蓄电池存在严重的“失水”状态；这时就需要按照本方案来修复蓄电池。 一、分步检查蓄电池的好坏 检查蓄电池是否“坏死”或“失水”只需要肉眼和一部万能表、一把金属的扁口螺丝刀就可以了。 第一步、检查蓄电池外表状态： ⑴检查蓄电池外形是否完好。检查蓄电池外壳是否凸出、漏夜、断隔，如果有这种现象，说明电池已经坏死； ⑵对蓄电池充电3-6个小时后，用手触摸电池外壳侧面，看是否发烫、发热等，如果电池烫手，这节电池已经坏死；如果电池发热，温度在40度左右，说明电池严重“失水”。 第二步、检查蓄电池电压是否正常： ⑴在充电进行时，分别三次检测每节电池的电压，每次间隔20分钟，如果有单体电池的电压超过15V的或单块蓄电池电压始终达不到13V以上的，说明这节电池有些问题； ⑵放电进行中检测蓄电池电压：骑电动车把电放光，停下车后，打开车载的所有车灯或打开电门让车空转，使蓄电池处在放电（负载）进行中，此时用万用表分别测量每节电池（12V一节）的电压，如果某单块电池的电压下降较快，并且低于10V，那么这节电池因极板软化或损坏，导致电池储电功能丧失，此电池就是坏电池。 蓄电池检测实例如下：
电动车维修资料全集
电动车维修资料全集 第一章：电动车常见故障及排除方法 1、仪表显示正常，电机不转 （1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏 （2）故障排除 ①拔下刹把插座（常开型刹把）。如电机运转，则为刹把故障，应更换刹把。 ②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。如电压无变化且小于1V，则为转把故障或转把线有短路。如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。 ③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。 ④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。检查控制器转把电源电压（接转把的红、黑线），正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。 ⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路？否则会造成更换控制器连续损坏！ ⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。 2、电机时停时转 （1）故障原因 ①电池电压在欠压临界状态。②电池接头接触不良。③调速转把线线要断未断。④刹车断电开关出现故障。⑤电源锁损坏接触不良。⑥线路接插件接插不良。⑦控制器内元件焊接不牢。⑧电机内炭刷及导线线组有虚焊。 （2）故障排除 ①检测电池电压，给电池补充电。②调整或更换插头。③重新连接调速转把引线。④调整或更换刹车断电开关。⑤更换电源锁。⑥重新插接线路。⑦更换控制器。⑧更换电机。 3、电机不转，仪表无显示 （1）故障原因 ①熔断丝管烧坏。②电池损坏。③电池线虚焊断路。④电源锁坏。⑤电池触点或插头接触不良。 （2）故障排除：用万用表电压挡检测电池输出电压，如无电压，检查熔断丝管和熔断丝座、电池、电池连接线有无开路，如电池输出端电压正常，应检查控制器电源输入端电压，如无电压，检查电门锁和线缆有无断线、插接不良。 4、电机转速慢 （1）故障原因 ①调速转把损坏。②电池容量不足或充不进电。③控制器出现故障。④电机出现故障。 （2）故障排除 ①检测调速手抱调速信号线（绿线）电压，转把在最大角度时，调速端电压应为4.2V。如小于此电压，会导致电极转速成慢，应更换调速手把。②给电池补充电。③更换控制器或电机。 5、电机抖动（无刷）
新日股份电动车的故障排除与维修全攻略
For personal use only in study and research; not for commercial use 电动车故障排除与维修全攻略 电动车维修和故障排除是众多电动车族必须要考虑和经历过的。大家在享受电动自行车轻便环保的同时，有时也免不了面对维修电动自行车的苦恼。确实，骑到一半，被扔在路上的滋味确实不好受。如果你不想遇到这些麻烦，你可要好好看一下以下这些“电动自行车的常见故障与解决方法”。因为它将帮助你每天开心安全的上下班。 一、电动车的控制器元件烧坏 1、在使用过程中、电动自行车的电源的正负极接反 2、控制器内进水、短路造成元件烧坏 3、控制器线路板上内元件坏 4、线路板上元件脱焊、虚焊 二、电机内电流过大的原因及处理方法 原因1:定位磁钢的偏离 处理方法:重新粘合 原因2:碳刷间的间隙不均匀 处理方法:校正碳刷间隙 原因3:电池正负极之间有短路 处理方法:排除短路 原因4:匝间短路 处理方法:重新换线 原因5:换向器片短路 处理方法:清理打磨换向器片
原因6:轴与轴承之间配合过紧 处理方法:研磨轴 原因7:电动车零启动 处理方法:行驶时尽量避免 原因8:负载大或车行驶阻力大 处理方法:人力协助 三、电机噪音大或声音异常故障原因及解决方法 原因1:电动自行车的电机内轴承间隙大 处理方法:更换轴承 原因2:电机转子扫堂 处理方法:重新修理定子、转子 原因3:磁钢松动 处理方法:重新粘结磁钢 原因4:电机机体偏转 处理方法:重新调整机体 原因5:电机转向器表层氧化、烧蚀、油污凹凸不平、换向片松动处理方法:清洗换向器表层或焊牢换向片 原因6:碳刷松动、碳刷架不正 处理方法:调整 四、电机转速慢的原因及处理 原因1:调整手柄与感光片、感光管存污垢 处理方法:清洁或跟换感光片擦拭感光管 原因2:调速手柄内元件局部损坏 处理方法:更换调速手柄 原因3:电池电量不足、充不足或充不上电 处理方法:参考电池充不上电或充不足电的原因及解决方法
电动车电机维修经验与技巧
介绍九州电机的维修经验与技巧！ 1、检测电机霍尔！用万用表20v档位，把红笔插入霍尔正极，黑笔插入霍尔黄，绿，蓝，打开电源锁，用手轻转电机轮如果电压有变化说明对应的霍尔是正常的，一般变换电压为0-5v，相反，如果电压无变换则对应霍尔已坏，进行更换。 2、拆卸电机！将准备要拆卸的螺丝用除锈剂进行喷洒一下，给拆卸带来一定方便且不费力！螺丝不要随手乱扔，以免安装时找不到！ 3、电机螺丝多为六棱丝！最好用“尖锥子”将螺丝内的异物进行清理，以免六棱扳手将六棱螺丝拧滑带来麻烦！
4、墩击电机时不要用蛮力，电机端盖材质是铝，易击烂！小技巧：将两边的电机端盖密封圈用“尖锥子””撬开，往里面喷除锈剂，待十多分钟在来进行拆！拆卸时由于磁钢是强磁，避免有铁的东西让强磁吸上，振伤磁钢片！ 5、查找原来检测损坏的那只霍尔！用“尖锥子”轻轻敲下！看准霍尔正反方向，安装新霍尔时请按原样安装！在焊接霍尔时烙铁不要在霍尔上停留超过三秒，以防“热量”将霍尔击穿！然后把安装的新霍尔用101胶将其沾住，以防安装时撞击而脱离！造成运转不正常！ 6、检查电机两边端盖轴承！如果有“哐当”和“卡顿”现象请将轴承一并更换！安装电机轴承时请适当加入润滑油，因为本身自带很少，添加些更耐用！ 7、安装电机端盖时用像皮锤适度敲打端盖周圈让轴承慢慢归位，电机端盖螺丝请对角“上丝”，不然一边偏移造成安装困难容易“伤丝毁盖”！
8、将电机线用线束子固定在车架，以免轮胎或减震把线磨断，造成损坏！ 要想电机动力强，平时保养要加强，要想电机寿命长，爱惜载重别逞强，要想电机噪音小，轴承保养少不了，要想电机不报废，发现问题要修配！
关于电动车电池的知识
电动车蓄电池的维护保养常识 蓄电池的使用寿命不仅与生产厂家产品质量及电动车的系统配置有关，而且与消费者的使用、保养有很大关系。因此。要用好电动车，一是要认真选择品牌，了解其质量状态和服务承诺，以便获得好的电动车产品；二是要了解掌握一些蓄电池的使用及维护保养的基本知识，具体如下： 1、保持电池的足电状态，每天骑行电动车，无论10-15Km ，均应补充充电，使电池长期处于“吃饱状态”，而且当天就充，用完了闲置几天再充，易出现极板硫化，容易下降。 2、进行定期深放电：建议使用两个月后进行一次深放电，即长距离骑行直到欠压指示闪光，电量用完，然后充电电池容量，也使您了解到电池当前容量水平，是否需要维护保养。 3、禁止亏电存放：蓄电池亏电存放会严重影响使用寿命，如闲置时间越长，蓄电池损坏也越严重。 4、定期检查：假如你买的新车续行为50Km ，三个月之内出现续行严重减少，如十几公里，此时可用万用表检查电池外接线柱的电压值，一般充满电应为39-42 伏，假如少好几伏，或打开电池盒其中一只电池电压低于10.5 伏，可能是内部单格短路，此时应找维修站修理更换，以免损坏另外两只好电池，另外也检查充电器的故障。 5、电动车的设计载重量为75Kg ，所以避免带过重的物体，在起步和上坡时请用脚蹬以助力。 6、冬季电池容量随气温下降而下降属正常现象，以20 ℃为标准，一般— 10 ℃容量为80% 。长期保持电池表面的清洁，存在时禁止暴晒，应将车放在阴凉通风干燥的地方。---------------------------------------------------------------------------------------- 影响电动车电池寿命的因素 影响电池一致性好坏的因素有电池制造技术水平高低及材料好坏，电池生产管理及工艺水平高低等。技术水平高低、生产工艺先进、材料好、机械化程度高、电池的一致性高的电池。 电动车本身电路系统的匹配水平电动车电路系统中与电池寿命关系密切的是充电器和控制器。比较而言，充电器比控制器对电池的影响更大。 从电化学反应看，充电不足表现为阴阳两极板硫酸铅不能完全转为海绵状铅二硫化铅，这使电池电容量不足，如长期充电不足，则会造成矿石铅结晶，颗粒增大，使极板硫化，电池品质变劣。过度充电，会使阳极产生氧气量大于阴极的吸收能力，从而使电池内压增大，最终冲开安全阀，气体外溢，导致电解液减少。另外过度充电对阴阳极板活性物质也会产生冲击作用使活性物质也会产生冲击作用，使活性物质软化。即使再充电不能恢复容量，电池寿命大大缩短。 控制器对电池寿命的影响表现在：电流密度，对电动车而言，电流密度主要指运行平均电流和峰值电流。欠压保护点，电动车限压保护设置太低，易造成电池的过放电，过放电对电池的寿命操作是很严重的。消费者对电动车的使用正确与否，对电池的寿命影响极大。 具体举例：如果用户每次不及时给电池充电，都是放电至终止电压（即 100% 放电）后再充电，则其寿命是200以上循环的话，那么放电深度在 30% ，则电池寿命会达 1200 次以上，也就是说电池寿命与放电尝试关系很密切。用户不及时充电，在骑行中电池过
电动汽车常见故障分析
电动汽车常见故障浅析 一．整车没电产生的原因。 1、保险丝坏，用万用表测量电池端电压如有电压输出则正常，如无电压输出 则保险丝坏或电池接插头掉或电池坏。 2、接线插头松动，检查电源开关接插件。 3、电源开关坏，用万用表测量电源开关输入、输出线两端电压，如有正常电 压输出则电源开关正常，如无电压输出，则电源开关坏〔电池有电压输出情况下〕则予以维修或更换。 二．充电机不充电的原因。 1、充电机保险丝烧坏，此时充电机各指示灯均不亮，须更换保险丝。 2、电池组线掉，则把电池连接线接好。 3、充电机插头和电池插座接插不到位，应重新接插。 4、充电机坏，此时充电机保险丝正常，用万用表测充电机输出电压应为零。※注意：我们使用的是智能充电机。具有欠压、过压保护功能、在电压不稳定或电池充满电的情况下会自动断电停机。这种情况下，先断开电源、停止使用充电机，过十几分种后重新使用充电机。 三、电动机运行时产生大量火花，局部过热，抖动的原因。 1、电动机进水造成短路把电动机烧坏； 2、电动机超负载运行使换向器短路烧坏。现象是换向器变黑（电动机超负载运行不能超过一分钟）。 四、电动机异响的原因。 1、电动机和后桥连接同心度达不到标准； 2、电刷和换向器接合不好，需较正调整；
3、电动机里面转子上的轴承坏，则更换； 五、电动机不转的原因。 1、保险丝烧掉，更换。 2、电源开关坏，更换电源开关。判断方法：打开电源开关，用万用表欧姆档 测量一下电源开关的输入端与输出端之间的电阻，如电阻值为零则正常，如电阻值无穷大，则电源开关坏。 3、加速器坏，用万用表直流电压档测量一下加速器输出端电压，如有电压输 出则正常，如无电压输出则不正常，如无电压输出则加速器坏，须更换。 4、控制器坏，须更换电控。用万用表测量电控输出端电压，有输出电压则好，否则则坏。 5、电动机烧坏，更换电动机。 6、电动机各连接线线头松动，把电动机各连接线头重新检查一遍。 六．刹车效果不灵的原因。 1、检查刹车油杯里制动液是否缺少，如少则加液； 2、检查制动油杯、制动油管是否漏油，如有则更换； 3、检查刹车片是否磨损严重，如磨损严重则更换； 4、检查制动轮毂刹车片间隙调整（正常是 2-4mm）。 七、转向不灵活的原因。 1、如方向机固定螺栓松动使方向机位置变形，则紧固螺栓。 2、如果方向机间隙过大，调整方向机调整螺母。 3、检查方向机轴承是否损坏，如损坏则更换轴承。 使用常识 一、电动汽车怎样充电？ 电动汽车充电方便快捷，凡有 220V 交流电源的地方均可充电。充电时，
电动车常见的维修方法
电动车常见的维修方法 1、仪表显示正常，电机不转 （1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏 （2）故障排除①拔下刹把插座（常开型刹把）。如电机运转，则为刹把故障，应更换刹把。②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。如电压无变化且小于1V，则为转把故障或转把线有短路。如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V 之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。检查控制器转把电源电压（接转把的红、黑线），正常电压在4.5V～5.5V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机
霍尔开关是否短路？否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。 2、电机时停时转 （1）故障原因①电池电压在欠压临界状态。②电池接头接触不良。 ③调速转把线线要断未断。④刹车断电开关出现故障。⑤电源锁损坏接触不良。⑥线路接插件接插不良。⑦控制器内元件焊接不牢。 ⑧电机内炭刷及导线线组有虚焊。 （2）故障排除①检测电池电压，给电池补充电。②调整或更换插头。③重新连接调速转把引线。④调整或更换刹车断电开关。⑤更换电源锁。⑥重新插接线路。⑦更换控制器。⑧更换电机。 3、电机不转，仪表无显示 （1）故障原因①熔断丝管烧坏。②电池损坏。③电池线虚焊断路。 ④电源锁坏。⑤电池触点或插头接触不良。 （2）故障排除：用万用表电压挡检测电池输出电压，如无电压，检查熔断丝管和熔断丝座、电池、电池连接线有无开路，如电池输出端电压正常，应检查控制器电源输入端电压，如无电压，检查电门锁和线缆有无断线、插接不良。 4、电机转速慢 （1）故障原因①调速转把损坏。②电池容量不足或充不进电。③控制器出现故障。④电机出现故障。 （2）故障排除①检测调速手抱调速信号线（绿线）电压，转把在最
电动车维修故障全集
电动车维修故障全集 Final revision by standardization team on December 10, 2020.
电动车维修故障全集 电动车维修全集①：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。如电机运转，则为刹把故障，应更换刹把。②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在～由低向高变化。如电压无变化且小于1V，则为转把故障或转把线有短路。如电压大于1V且变化正常，检测电机霍尔信号（黄、绿、蓝线）。如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。④用万用表检测控制器电源输入端电压，电压应大于36V（电池充足电），如无电压，应检查输入线。检查控制器转把电源电压（接转把的红、黑线），正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路否则会造成更换控制器连续损坏！⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。 2、电机时停时转（1）故障原因①电池电压在欠压临界状态。②电池接头接触不良。③调速转把线线要断未断。④刹车断电开关出现故障。⑤电源锁损坏接触不良。⑥线路接插件接插不良。⑦控制器内元件焊接不牢。⑧电机内炭刷及导线线组有虚焊。（2）故障排除①检测电池电压，给电池补充电。②调整或更换插头。③重新连接调速转把引线。④调整或更换刹车断电开关。⑤更换电源锁。⑥重新插接线路。⑦更换控制器。⑧更换电机。 3、电机不转，仪表无显示（1）故障原因①熔断丝管烧坏。②电池损坏。③电池线虚焊断路。④电源锁坏。⑤电池触点或插头接
电动车电瓶的充电常识
电动车电瓶的应用常识 来源：万驰动力 铅酸蓄电池： 电动车的蓄电池目前以铅酸蓄电池为主，其中大功率的载货三轮电动车使用水电瓶，二轮电动车则使用的是全密封免维护电瓶，按电池极板之间的介质不同传统矿物棉叫AGM电瓶，胶质的叫晶胶电瓶、纳米胶体电瓶等等。 铅酸蓄电池的结构： 蓄电池由电极板和电解液构成，极板主要由铅制成，电解液则是专用电池硫酸和蒸馏水的配合物。 单个电池一般是12伏，几个电池串联后就是电池组，如3个电池的就是36V，4个电池就是48V，5个电池就是60V,6个电池就72V;64V的电瓶则由4个14V的电池串联而成。 12V的电池内部其实是由6个2V电压的单格电池串联组合而成的，所以电瓶的最小单元是2V的单格电池。 四、蓄电池的容量： 指电池内的活性物质参加电化学反应所能放出的电能称为电池的容量，即电池充电后容纳电荷的多少，单位以“安时”计（Ah），指以1A电流放电1小时后到达终止电压时，该电池容量就是1Ah；如用4A电流，放电3小时，则该电池的容量是12Ah。目前的电瓶容量一般为12Ah和20Ah。 什么是高恒压和充终： 高恒压是指充电器充电终止时的电压（简称充终），在此区间充电器要再进行一段时间的恒压充电。单格电池设定的充终是2.4V，12V电池的终充就是2.4×6＝14.4V，那么48V电池组的终充电压就是14.4×4＝57.6V，而目前胶体电池的终充电压为单格电压的1.225倍，12V 电池就是1.225×2V×6格＝14.7V, 那么48V电池组的终充电压就是14.7×4＝58.8V。目前所使用的三段式充电器的恒压值极不稳定，许多电瓶都是因为充电时的终充电压多高,浮充电流过大而损坏电瓶。 2. 什么是电瓶的欠压保护？ 电瓶内必须保留一定的存电电压，否则就会因过放电而损坏。12V电池规定的放电终值电压是10.5V，48V电动车通过控制器限制电瓶过放电的欠压保护就是4×10.5＝42V，也就是说为了保护电瓶，电动车骑到不能再骑了，电瓶的电压也会保留在42V以上。但如果电瓶长期闲置不用时，电瓶内的电会因自放电损耗而流失，电瓶就会进入休克状态，继而因亏电而硫化损坏。因此经常保持电瓶足电状态非常重要 3. 什么是电瓶的压差不平衡和断格？
电动车电池常见的5种故障判断
电动车电池常见的5种故障判断 电动车用蓄电池制造水平参差不齐，蓄电池质量、性能区别也相当大。与蓄电池配合的设备质量好坏也不同程度地影响蓄电池的性能。使用条件的千差万别，也造成电动车性能的差异，在用户看来都可能理解成为蓄电池的质量问题。在电动车主要部件中，蓄电池的故障率较高，以下列举了一些典型的故障现象，介绍其检查处理方法。 一、电池极板硫酸盐化 1、故障现象 极板硫酸盐化也叫电池硫化是铅酸蓄电池最常见的故障，许多蓄电池失效也是因这一故障而发生的。极板硫酸盐化主要表现为：充电时电压很快上升，过早析出气体，温度上升快；放电时电压下降快，容量小。 2、故障的检查和处理 产生极板硫酸盐化原因归结如下： （1）存放时间过长，自放电率高，未对其进行维护充电。 （2）放电后未对其进行及时充电。 （3）长时间处于欠充电状态。 （4）过放电。 （5）干涸或加入的电解液浓度过高。 蓄电池产生硫酸盐化时，应根据其程度的轻重进行修复。 硫化较重者，需要对电池进行正负脉冲充放电，才能恢复正常。 具体方法为：先对蓄电池补加入纯水或密度为1.05g/cm3稀硫酸到富液状态，再用正负脉冲充电器对其进行充电激活，首次充电要充足12个小时以上，充满后把电放掉，再充，累计充电时间要达到24个小时以上，这是电池修理店的常用方法。 家庭使用者，可以加水后用正负脉冲充电器充电，像平常充电一样。 硫化较轻者，请直接使用正负脉冲充电器除硫。 二、电池充不进电 1、故障现象 首先检查充电回路的连接是否可靠，检查连线与插头接触是否完好，认真检查插座和插头是否有“打火”烧弧现象，有无线路损伤断线等。 检查充电器有无损坏，充电参数是否符合要求。 查看电池内部是否有干涸现象，即电池是否缺液严重。 还应检查极板是否存在硫酸盐化。极板的硫酸盐化，可通过充放电测量其端电压的变化来判定。在充电时，电池的电压上升特别快，某些单格电压特别高，超出正常值很多；放电时电压下降特别快，电池不存电或存电很少。出现上述情况，可判断电池出现硫酸盐化。 2、故障的检查和处理
电动车充电器常见故障维修
电动车充电器常见故障维修方法 (2011-08-13 12:30:42) 转载▼ 分类：电动车充电器技术资料 标签： 杂谈 1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不 下降。给电容放电后，将启动电阻换掉即可。启动电阻在电源输入部分， 阻值150K，功率2W， 2: 电源不启动:插电，大电容2端有300V电压，拔掉电源，大电容电压慢慢下降，将电路板 全部检查是否有脱焊的现象，补焊完成后，将3842换成新的，通电试机即 可， 3：闪灯：先将电路板补焊一遍，再次试机，如果还是闪灯，请检查输出端取样电阻。0.1 欧。3W功率。接在输出线的负极端，将此电阻换新即可，4：输出电压高，通电，电压高于70多V，充电不转灯，先将电路板补焊一遍，再次试机， 如果还是电压高，请更换光电耦合器、再次试机、还是输出高，更换431 基准稳压器，再次试机 5：吱吱叫，发热，充电不足:通电测量大电容电压，只要低于300V，一般电容失效，更换即可， 6：严重发热，请将风扇换新即可， 7：输出电压不稳定，先将电路板补焊一遍，后试机，然后将输出端电容63V470UF 电容换新试机即 可， 8：充电不转灯，用检测仪测试各项数据，然后将358或者324换新试机， 9：充电不稳定，有时候能充，有时候不能冲，用测试仪检测各项数据，然后将输入输出电源线， 全部换新，补焊线路板试机 10：通电烧保险：先检测功率管击穿没有，没有的话将4个整流二极管全部换新，试机， 11：通电无输出，通电试机，大电容2端有300V电压，且慢慢下降，首先检测输出端大二极管击 穿没有，补焊，再次试机 12：通电亮2个红灯:通电试机，空载电压是否正常，然后将358或324换新试机， 13：通电无输出，能正常启动，指示灯正常，先将输出线换新，对于有继电器的充电器直接短路 继电器试机，
关于电动车电瓶什么时候需要加水的总结--精华
关于电动车电瓶什么时候需要加水的总结 蓄电池化学反应方程式： 负极材料：Pb 正极材料：PbSO4 电解质溶液：H2SO4 放电过程： 负极：Pb - 2e- + SO42- = PbSO4 正极：PbO2 + 2e- + SO42- + 4H+ = PbSO4 + 2H2O 总反应：Pb + PbO2 + 2H2SO4 = 2PbSO4 + 2H2O 充电过程： 阴极：PbSO4 + 2e- = Pb + SO42- 阳极：PbSO4 - 2e- + 2H2O = PbO2 + 4H+ + SO42- 总反应：2PbSO4 + 2H2O = Pb + PbO2 + 2H2SO4 其实，现在的电池都是免维护电池，跟老式富液式对应叫做贫液式电瓶。顾名思义，里面有水，但很少。这种电瓶因为是全密封的寿命期内失水很少，所以，对于这种电瓶，基本没有补水的必要。只有特殊情况下，如长时间过充电、暴晒环境下工作、长期工作在30°C以上高温等极端情况下。才会有明显失水的情况。但如果补水也仅需很少的补充量，因为是贫液式电瓶，它的工作只需要很少的电解液滴，补水量过多，会是电池电压下降，造成动力下降，里程降低甚至电池断格等现象。加水只会略微的使电池容量恢复，并不会对电池容量带来大的提升。同时，因为加水造成电瓶内酸浓度下降，还会带来电压下降的效果。电动车电池是贫液电池，内部是看不到电解液的，电解液都被吸附到隔板里面了，要想彻底更换电解液困难。 需要加水的情况判断： 所以在电动车充电时，假如你的电动车一般充电6---8个小时就转绿灯了。但是这次或者连续几次冲了十几个小时还没转绿灯，用手摸电瓶时还有点发热。这个时候就应该加水了，不然电池就会膨胀。但是我个人认为新电池在用了10个月以后就加水最好，热天加水最佳，但如果没有异常情况，容量衰减的不大的可以不加，否则坏的更快。以上说的都是干式电池，湿式电池它有个电池水平线的。 加水的量： 10-14AH的每个单格加5毫升，17-24AH的每个单格加10毫升。可以的，加蒸馏水，而且对加水要求比较严格，懂的不多的话可以没孔5ML，宁少勿多，多了有可能加坏电池。 电动车电瓶可以加水吗： 答：可以。但前提要说明一下，你的电池能充绿灯吗？如果能充变绿灯，那就不要加的好。如果充不绿灯，就可以加。一般12AH加5毫升，20AH加10毫升。 电池用了一年左右现在能跑二十公里左右想自己给电池补水请高手指点： 答：像这种情况加液是不起任何作用的，反而到坏了，如果真的出现充电长时间不亮灯、电池发烫是可以加液的。加到看见里面湿润润的最好，看见水就多了。 1
