SIEMENS MM4X系列变频器(高端培训)
SIEMENS MICROMASTER s 410 420 440 变频器产品样本 说明书

视图A
视图A
ADA51-5035a
输出继电器 RL1
RL1-B
RL1-C
11
12
输出继电器的触头
DIN1
DIN2
DIN3
+24V
0V
+10V
AIN+
0V
P+
N-
1
2
3
4
5
6
7
8
9
10
RS-485 (USS 协议) 模拟输入 10V 电源
数字输入
24V 电源
Siemens DA51.2 • 2002
9 P+ N10
串行接口 RS-485
PE
U,V,W ADA51-5033a M 3~
模拟输入作为第 4 个附加的数字输入 (DIN 4) 时,外部的电路连接方法
DIN 4
+
7
24V 外接电源
4 5
ADA51-5034a
4
Siemens DA51.2 • 2002
MICROMASTER 410
电路图
s
MICROMASTER 410/420/440 变频器 0.12kW 至 200kW
产品样本 DA51.2 • 2002
产品样本和应用资料
MICROMASTER 410/420/440 变频器 DA51.2 • 2002 0.12kW ÷¡ 200kW MICROMASTER Eco & MIDIMASTER Eco 参考手册
额定输出功率 额定输入电流 额定输出电流 外形尺寸 kW hp A A 电源电压 100V 至 120V,单相交流,输出电压为 200V 至 240V 三相交流 0.12 0.16 4.6 0.9 AA 0.25 0.33 7.5 1.7 AA 0.37 0.50 10.1 2.3 AA 0.55 0.75 13.4 3.2 AB 电源电压 200V 至 240V,单相交流,输出电压为 200V 至 240V 三相交流 0.12 0.16 1.5 0.9 AA 0.25 0.33 3.0 1.7 AA 0.37 0.50 4.4 2.3 AA 0.55 0.75 5.8 3.2 AB 0.75 1.0 7.8 3.6(40°C 时为 4.2) AB 如果没有特别说明,所有的电流值都是指环境温度为 50°C 时的值。 MICROMASTER 410 适用的电动机 特别适合与 MICROMASTER 410 配合使用的电 动机的选型和订货数据,请参看产品样本 M11。
西门子变频器培训PPT课件

第20页/共51页
3. 变频器型式的选择——根据负载特性选择变频器 (3)对于轧钢、造纸、塑料薄膜加工线等恒功率负载 对精度、动态性能要求较高、响应快的生产机械,采用
矢量控制型高性能变频器是一种很好的选择。 矢量控制方式只能一台变频器驱动一台电动机,当一台
第15页/共51页
2. 变频器基础知识——定义、控制对象 定义: 变频器是交流电气传动系统的一种,是将交流工频电源 转换成电压、频率均可变的适合交流电机调速的电力电子变 换装置。 控制对象: 三相交流异步电机和三相交流同步电机,标准适配电机 极数是2/4极。
第16页/共51页
2. 变频器基础知识——工作原理
按下式确定:
第28页/共51页
3. 变频器容量的选择——工频直接起动时的容量计算
根据加速、恒速、减速等各种运行状态下的电流值,按
下式确定:通常,三相异步电动机直接用工频起动时起动电
流为其额定电流的5~7 倍,对于电动机功率小于10kW的电 机直接起动时,可按下式选取变频器。
式中:
I1CN≥IK/Kg
① 电机在空载时也流过额定电流的30%~50%的励磁电流。 ② 起动时流过的起动电流与电动机施加的电压、频率相对应,而 与负载转矩无关,如果变频器容量小,此电流超过过流容量,则往往不 能起动。 ③ 电机容量大,则以变频器容量为基准的电机漏抗百分比变小, 变频器输出电流的脉动增大,因而过流保护容量动作,往往不能运转。 ④ 电机用通用变频器起动时,其起动转矩同用工频电源起动相比 多数变小,根据负载的起动转矩特性,有时不能起动。另外,在低速运 转区的转矩有比额定转矩减小的倾向,用选定的变频器和电机不能满足 负载所要求的起动转矩和低速区转矩时,变频器和电机的容量还需要再 加大。

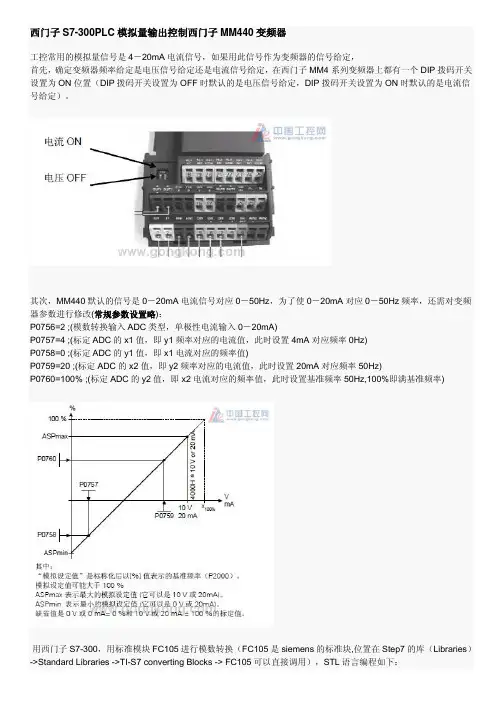

西门子MM440变频器

西门子S7-300PLC模拟量输出控制西门子MM440变频器工控常用的模拟量信号是4-20mA电流信号,如果用此信号作为变频器的信号给定,首先,确定变频器频率给定是电压信号给定还是电流信号给定,在西门子MM4系列变频器上都有一个DIP拨码开关设置为ON位置(DIP拨码开关设置为OFF时默认的是电压信号给定,DIP拨码开关设置为ON时默认的是电流信号给定)。
其次,MM440默认的信号是0-20mA电流信号对应0-50Hz,为了使0-20mA对应0-50Hz频率,还需对变频器参数进行修改(常规参数设置略):P0756=2 ;(模数转换输入ADC类型,单极性电流输入0-20mA)P0757=4 ;(标定ADC的x1值,即y1频率对应的电流值,此时设置4mA对应频率0Hz)P0758=0 ;(标定ADC的y1值,即x1电流对应的频率值)P0759=20 ;(标定ADC的x2值,即y2频率对应的电流值,此时设置20mA对应频率50Hz)P0760=100% ;(标定ADC的y2值,即x2电流对应的频率值,此时设置基准频率50Hz,100%即满基准频率)用西门子S7-300,用标准模块FC105进行模数转换(FC105是siemens的标准块,位置在Step7的库(Libraries)->Standard Libraries ->TI-S7 converting Blocks -> FC105可以直接调用),STL语言编程如下:模拟量4-20ma,对应0-50HzCALL "FC105"IN := MD200 //你的频率设置地址,可以组态成HMI 的I/O数据域 HI_LIM :=5.000000e+001 //上限对应50HzLO_LIM :=0.000000e+000 //下限对应0HzBIPOLAR:=FALSE //这个为false,RET_VAL:=MW300 //返回值,主要看有没有错误OUT :=PIW256 //你转换后的输出值频率值作者:hh_clei 陈石头文章来源:中国工控网论坛PLC擂台。
2024年度西门子MM420变频器实训指导

正转控制
将变频器的控制信号设置为正转信号,电机将按照设定的方 向正转。可以通过操作面板或外部控制信号实现正转控制。
反转控制
将变频器的控制信号设置为反转信号,电机将按照与正转相 反的方向运转。同样可以通过操作面板或外部控制信号实现 反转控制。
23
05
MM420变频器的应用实例
2024/3/24
24
恒压供水系统应用
2024/3/24
10
03
MM420变频器参数设置与调试
2024/3/24
11
参数设置方法
2024/3/24
P0003
用户访问级设置为2,允许访问所有参数。
P0010
开始快速调试,设置为1。
P0100
功率以KW表示,设置为电机的额定功率。
12
参数设置方法
P0304
电机额定电压。
P0305
电机额定电流。
26
传送带驱动系统应用
系统组成
传送带驱动系统主要由电机、MM420变频器、传送带等组成。
控制方式
MM420变频器可采用速度控制或转矩控制方式,根据实际需求选择合适的控制方式。
2024/3/24
调试步骤
首先设定变频器的参数,包括电机参数、控制参数等;然后进行系统调试,观察传送带的 运行状态,调整变频器参数使系统达到稳定状态。在调试过程中,需要注意传送带的负载 变化对系统性能的影响。
可能原因包括环境温度过高、 散热不良等。处理方法包括改 善散热条件、降低环境温度或 调整变频器参数。
19
04
MM420变频器的基本操作
202424/3/24
启动操作
接通MM420变频器电源,按下启 动按钮,变频器开始工作,驱动 电机运转。
西门子420变频器说明书

3.受过急救方面的培训。
PE—通过接地导体的保护性接地,接地导体的截面大小应能保证在PE接地点与姐弟母线短接情况下接地点的电压不超过50伏。通常该点用于变频器的接地。
—接地点,其参考电压可达到与地电压相同的值。通常该点用于电动机的接地。
使用好变频器是一门实践性很强的学问,有人说,使用好变频器的难易程度并不亚于使用好一台个人电脑。但是,现在社会上已有的有关变频器技术资料,多为变频器的设计。制造方面的专著,即使学习和掌握了这方面内容的学生,到了工程现场,仍不能正确使用和操作变频器,这是由于有关使用变频器的资料太计了变频器少,更不要说变频器的实训装置了,而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多,针对这一情况,我公司设实训模块,并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用,尤其适用职业技术教育。我公司设计的实训模块选用的是西门子MM420型,就可触类旁通掌握其它厂家的变频器的使用方法与技能。学生可以在实训台上了解变频器的结构、安装及接线的基本知识,进而学会使用变频器的基本技能,包括参数设定和操作方法,控制回路接线端子的设置,接线及智能化功能,功能参数的设置,变频器的维护等进行实际操作培训.在此基础上可以对模拟的实际工业控制系统:恒压供水系统、中央空调冷水系统,泵自动切换控制系统的模拟设计和调试,完成一个变频器工程题的实际操作训练,以满足社会生产实践的需要。
SDP BOPAOP
状态显示板基本操作板高级操作板
图1MICROMASTER 420变频器的操作面板
本文只针对基本操作板(BOP)进行讲解
提示
缺省的电源频率设置值(工厂设置值)可以用SDP下的DIP开关加以改变;变频器交货时的设置情况如下:
2024版西门子变频器培训

02
检查变频器外观是否完 好,有无损坏或变形
03
04
准备安装工具和材料, 如螺丝刀、扳手、电缆 等
12
确保安装场地干燥、通 风良好,且无腐蚀性气 体和尘埃
安装步骤与接线方法
将变频器固定在安装板上, 注意安装板应平整且坚固
2024/1/27
连接输出电机电缆,同样 要确保电缆规格和接线质 量
连接输入电源电缆,确保 电缆规格与变频器要求相 符,接线牢固可靠
使用诊断工具
利用西门子提供的诊断软件或面 板操作,对变频器进行故障诊断。
分析故障原因
根据故障代码、诊断结果及实际 运行情况,分析故障原因并制定
相应的解决方案。
2024/1/27
21
保养周期及建议
2024/1/27
保养周期 根据变频器使用频率、环境等因素,制定合理的保养周期, 通常建议每年进行一次全面保养。
上电前检查
再次确认所有接线正确,无短路 或接地现象
系统联调
将变频器与控制系统进行联合调 试,确保整个系统运行平稳、可 靠
2024/1/27
14
04
西门子变频器操作与使用
Chapter
2024/1/27
15
操作界面及功能介绍
01
主界面
显示当前运行状态、 故障信息等,提供基 本的操作按钮和菜单 选项。
03
整流电路
将交流电转换为直流电, 为后续的逆变电路提供稳 定的直流电源。
2024/1/27
逆变电路
将直流电转换为交流电, 通过控制逆变电路的输出 频率和电压来控制电动机 的转速。
控制电路
接收外部控制信号,对整 流电路和逆变电路进行控 制和保护。
SIEMENS MICROMASTER 410通用型变频器 使用大全

2024版年度《西门子PLC培训系列》PPT课件

评估生产线的自动化 程度、设备选型和配 置
2024/2/2
分析生产线的工艺流 程、设备布局和物料 流动
20
控制系统设计思路和方法论述
基于PLC的控制系统架构设计, 包括硬件选型、网络拓扑和通 信协议
2024/2/2
控制系统的软件设计,包括程 序结构、编程语言和开发环境
24
故障诊断方法ቤተ መጻሕፍቲ ባይዱ工具推荐
观察法
通过查看PLC状态灯、监视程序运行等方式, 初步判断故障范围。
替换法
用备用模块替换疑似故障模块,观察系统是 否恢复正常。
专用诊断工具
使用西门子提供的专用诊断软件,对PLC进 行在线诊断和测试。
2024/2/2
经验法
根据以往维修经验和故障现象,快速定位故 障原因。
25
3
PLC定义与发展历程
PLC定义
可编程逻辑控制器(Programmable Logic Controller),一种数字运算操作 的电子系统,专为在工业环境下应用而设计。
发展历程
从1969年美国DEC公司研制出第一台PLC开始,经历了从简单到复杂、从低级 到高级的发展历程,现已成为工业自动化领域不可或缺的核心控制设备。
预防性维护策略
介绍预防性维护的概念和重要性,并 提供一些实用的预防性维护策略,以 降低设备故障率,提高生产效率。
故障诊断方法
详细讲解故障诊断的方法和步骤,包 括故障现象分析、故障定位、故障排 除等。
2024/2/2
18
05
CATALOGUE
自动化生产线设计与实现
2024/2/2
19
生产线需求分析
2024/2/2
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.4 MM4x系列变频器面板介绍
MICROMASTER 4x系列 变频器在标准供货方式时 装有状态显示板(SDP),对于很多用户来说,利 用SDP 和制造厂的缺省设置值,就可以使变频器成 功地投入运行。如果工厂的缺省设置值不适合您的
设备情况,您可以利用基本操作板(BOP)或高级 操作板(AOP)修改参数,使之匹配起来。BOP 和 AOP 是作为可选件供货的。
2. 用基本操作板(BOP)进行调试
在缺省设置时,用BOP 控制电动机的功能是被禁 止的。如果要用BOP 进行控制,参数P0700 (控 制命令源),应设置为1,参数P1000(频率设定 选择) 也应设置为1。
3.4.2 MM440变频器操作面板功能
BOP面板按钮功能(1)
BOP面板按钮功能(2)
功率范围:0.12~11kW。
Ø MM430变频器 该变频器为“风机泵类专用型”,主要应用
于风机和水泵的变频调速。 功能:线性U/f控制;多点设定的U/f控制;磁通 电流控制,内置PID控制器。 功率范围:7.5kW~250kW。 该变频器为西门子现行风机泵类主流专用变频器
Ø MM440变频器 该变频器为“通用型”变频器,主要应用
• USS COM LINK 主要是通过控制端子上的RS485 通讯接口实现变频器与上位机之间的通讯,这是 在实际应用中较常见的一种通讯控制方式; P0700=5,P1000=5;
• 随着总线技术的推广,使用现场总线PROFIBUS来实 现对变频器的监控也逐渐得到较为广泛的应用;另
外,在PROFIBUS接口模板上也可以在安装BOP或 AOP,这样就可以便于现场操作工人监视变频器运 行的状况; P0700=6,P1000=6
默认状态下使用的当前参数组是第0组参数,即 CDS0和DDS0。 举例来说,P1000的第0组参数,在BOP上显示为
,书本中常写作P1000.0;P1000[0];或者 P1000in000等形式。 将参数按照命令和驱动两大类分为三组,使得用 户可以根据不同的需要在一个变频器中设置多种
驱动和控制的配置,并在适当的时候根据需要进 行切换。
3.4.1 MM4x系列变频器面板的基本操作方法 1. 用状态显示板(SDP)进行调试
正反转起停、固定频率给定由数字输入端给定; 连续频率给定变化由外接模拟信号给定。
Siemens440变频器I/O板
用SDP操作DP上的两个LED指示灯,用于显示变频器的运 行状态 正反转起停、固定频率给定由数字输入端给定; 连续频率给定变化由外接模拟信号检定。
工程师培训资料
• 标题:SIEMENS MM系列变频器培训(高端培训) • 培训人:xx
西门子变频器主要型号为: MICROMASTER410/420/430/440系列。简称MM4X系列。 市场上主要流行的为MM430和MM440系列。 Ø MM410变频器
该变频器为“廉价型”,功能较少,价格低。主 要应用于供电电源为单相,三相电动机的变速驱动, 如泵类、风机、广告牌、移动门以及自动化机械的驱 动。
Siemens440变频器I/O板
MM440变频器I/O端子板
I/O原理图
3.3 控制变频器的方法
控制变频器的方法
主要有以下三种:
Ø 通过端子控制,这是较常用的控制方式; Ø 通过可选件BOP、AOP面板控制,BOP (6SE6400-0PB00
-0AA0)或AOP(6SE6400-0AP00-0AA1); Ø 通过通讯的方式控制,如USS,PROFIBUS(选件 6SE6400
现场或控制柜盘面上,则需通过面板安装组件将BOP或 AOP引出,其中又可分为:
用于单机控制的BOP面板安装组件:6SE6400- 0PM00-0AA0
用于多机控制的AOP面板安装组件:6SE6400- 0MD00-0AA0 • 通讯的控制方式P0700=4,5,6, P1000=4,5,6,如USS, PROFIBUS(选件) 等
3.4.3 参数的修改操作方法
3.5 MM4X变频器参数结构及表示方法
3.5.1 参数类型
MM440有两种参数类型:以字母P开头的参数为 用户可改动的参数;以字母r开头的参数表示本参 数为只读参数。
参数分成命令参数组(CDS),以及与电机、负载 相关的驱动参数组(DDS)两大类。每个参数组又 分为三组。其结构如下图所示:
由于通讯的方式不同,在参数设置上也就有着相应 的设置:
• USS BOP LINK 是通过BOP面板的接口同变频器 进行通讯的。因为它是以RS232接口,故实际应 用较少;它主要用于计算机同变频器的通讯,如 在设备调试时可通过PC到变频器的连接组件 (6SE6400-1PC00-0AA0),用 DRIVEMONITOR等调试软件来控制变频器以及修 改参数设置等等;P0700=4,P1000=4;
功能:线性U/f控制;多点设定的U/f控制;磁通电流 控制FCC (U/f控制的一种) 。
功率范围:0.12~0.75kW
ØMM420变频器
该变频器为“通用型”主要应用于三相 电动机的变速驱动。可以用于传送带、 材料运输机、泵类、风机和机床的驱动 等。
功能:线性U/f控制;多点设定的U/f控 制;磁通电流控制FCC,内置PI控制器。
-1PB00-0AA0) 等。
P(1) P(2) AUTO(3) REMOTE (4) HAND
Hz
M in-1
V
A
kWh
对于不同的控制方式,在参数P0700及P1000中应该 设置相应的命令源及频率设定源:
• 通过端子控制,P0700=2,P1000=2(模拟输入) • 通过面板控制,P0700=1,P1000=1,如面板需安装在
于三相电动机的变速驱动,也可以用于泵类、 风机等节能负载。是现行西门子“通用型” 主流变频器。
功能:线性U/f控制;多点设定的U/f控制; 磁通电流控制,内置PID控制器,矢量控制。
功率范围:0.12~250kW。
3.2 MM420和MM44O变频器构造
Siemens420变频器I/O板
MM420变频器 I/O端子板
