ZHWW-100无线式高压设备温度在线监测系统目录一.概述 (2)二. 系统的组成 (3)1.1、ZHWW-100 无线汇集终端 (3)1.2、ZHWW-100T型无线测温终端 (4)1.3、ZHWW-100M型无线中继站 (5)2、系统软件 (6)3、系统的特点 (7)三、系统解决方案 (7)四、售后服务 (12)一.概述在电力系统中，高压开关、GIS（气体绝缘变电站）等高压电器和载流母线等电力设备在负载电流过大时会出现温升过高，最后能使相邻的带电部件性能劣化，甚至击穿，根据电力安全监督部门提供数据分析，全国电力单位每年因为高压开关、母线温度过高引发的重大事故上千起，给生产和经营造成巨大经济损失。
通过监测母线接点、高压电缆接头、高压开关触点温度的运行情况，可有效防止高压输、变电故障的发生，为实现安全生产提供有效保障。
因此采取有效措施监测高压母线及高压开关接触温度是电力系统急需解决的重大课题。
许多母线以及开关处于高电位，目前国内专门用于高压母线、高压开关及电接触发热测量的仪器还很少。
温度监测的方法，一种是在高压电接触表面涂一层颜色随温度变化的发光材料，通过观察其颜色变化来大致确定温度范围，这种方法准确度低、可靠性差，不能进行定量测量；另外一种方法是利用辐射特性的红外热像仪，准确度较高，但由于需要光学器件，在高压开关柜等特定场合使用不太方便，而且价格较高，推广应用有一定困难。
更重要的是以上两种方式都需要人工进行巡查，不能实时得到温度数据，所得到的数据永远是滞后的，起不到温度实时报警功能。
而有线通讯方式的电子仪表不符合电力高压环境测量仪表规范。
我公司自主研发的“电力工业无线温度监控系统”解决了目前存在的上述问题,可在高压环境下精确测量温度,准确有效地实现了实时监控。
该系统已通过华北电力大学、国家无线电检测中心、国家计算机检测中心、北京市技术监督局、西北电科院等相关部门的前期综合测试，并在内蒙古阿拉善电管局、陕西韩城电厂等单位进行了安装和现场运行测试，该系统完全符合高压环境仪表的要求，运行稳定,能在高压环境下准确及时处理数据、传输数据。
无线测温说明书
无线测温说明书用于高电压环境的RF-sensor无线温度传感系统（适用于高压开关柜及户外设备）产品手册许继技术中心尊敬的客户：很荣幸向您介绍高压带电体无线温度传感系统。
本手册将详细介绍高压带电体无线温度传感系统的结构和性能特点。
如果您对本系统有任何疑问，本公司将非常愿意为您提供帮助。
注意：本文件中的资料如有更改，恕不另行通知。
如果本手册叙述的内容与您使用的设备有所不同，应以随设备一起提供的操作手册为准。
手册中所提及的内容受法律或内部协议的保护，只有在符合协议的规定条款下，才可使用和复制，未经书面许可，不得以任何形式翻印、引用本手册的内容，违者必究。
目录一高压设备温度监测的必要性 (7)二为什么采用无线测温系统测量高压设备的温度 (7)三RF-sensor无线测温系统的优势 (8)3-1 RF-sensor技术特点 (8)3-2 无线测温与光纤测温的比较 (8)3-3 无线测温与红外测温的比较 (9)四高压开关柜射频无线测温系统结构 (9)五无线射频温度传感器 (11)5-1 温度传感器工作原理 (11)5-2 无线式温度传感器性能指标 (11)5-3 传感器封装型式及外型 (12)5-4 传感器的安装方式 (12)5-5 传感器的寿命 (13)六无线温度监测仪 (13)6-1性能指标 (13)6-2 温度显示功能 (14)6-3 运行状态指示 (14)6-4 报警功能 (14)6-5 RS-485网络接口 (143)6-6 RS485/232网络接口转换器 (15)6-7 RS-485总线通讯电缆 (15)6-8 接线端子及功能定义 (154)6-9 外形尺寸 (17)6-10 安装方法 (18)七软件系统 (20)高压设备温度实时在线监测管理分析软件包错误!未定义书签。
八应用领域 (19)8-1 高压开关柜触头温度监测 (19)8-2 更多的应用领域 (19)九、保修及维护 (220)9-1、有限保用条款 (220)9-2、有限保用范围 (220)9-3、法律责任范围 (220)一高压设备温度监测的必要性电力系统正向着大电网高可靠性、高自动化水平的方向迅猛发展。
开关柜无线测温,开关柜无线测温

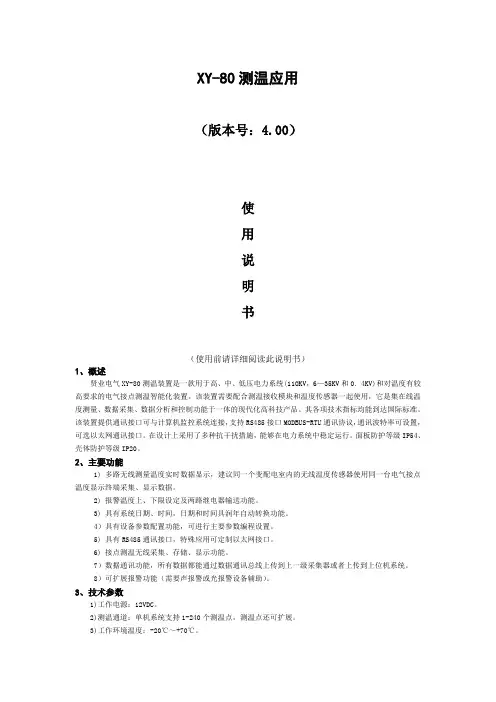

XY-80测温应用（版本号：4.00）使用说明书（使用前请详细阅读此说明书）1、概述贤业电气XY-80测温装置是一款用于高、中、低压电力系统(110KV，6—35KV和0．4KV)和对温度有较高要求的电气接点测温智能化装置。
该装置需要配合测温接收模块和温度传感器一起使用，它是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。
其各项技术指标均能到达国际标准。
该装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS-RTU通讯协议，通讯波特率可设置，可选以太网通讯接口。
在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。
面板防护等级IP54、壳体防护等级IP20。
2、主要功能1) 多路无线测量温度实时数据显示，建议同一个变配电室内的无线温度传感器使用同一台电气接点温度显示终端采集、显示数据。
2) 报警温度上、下限设定及两路继电器输送功能。
3) 具有系统日期、时间，日期和时间具润年自动转换功能。
4）具有设备参数配置功能，可进行主要参数编程设置。
5) 具有RS485通讯接口，特殊应用可定制以太网接口。
6) 接点测温无线采集、存储、显示功能。
7）数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。
8）可扩展报警功能（需要声报警或光报警设备辅助）。
3、技术参数1)工作电源：12VDC。
2)测温通道：单机系统支持1-240个测温点，测温点还可扩展。
3)工作环境温度：-20℃～+70℃。
4)工作环境湿度：≤95%RH。
5)报警输出口：无源输出（负载<300W）。
6)通讯接口：RS485接口，采用MODBUS-RTU 通讯协议，一个起始位，八个数据位，无奇偶校验，一个停止位。
波特率可设置为1200bps、2400bps、4800bps、9600bps。
如定制以太网通讯接口，可实现以太网内的设备组网通讯。
7) 电气接点温度显示终端与无线接收模块之间在空旷时的通讯距离：可达500米。
ECT5无线测温说明书_
第一屏(图 2): 第一行显示当前温度是 26℃; 第二行显示第一路测量 的温度为 47℃; 第三行显示第二路测量的温度为 53℃; 第四行显示第三 路测量的温度为 55℃; 第五行显示当前的日期为 2009 年 10 月 20 日.
PDF 文件使用 "pdfFactory Pro" 试用版本创建
无线测温装置使用说明书 注:00 表示修正-2℃;01 表示修正-1℃;02 表示不修正; 03 表示修正+1℃;04 表示修正+2℃.
图5 6.1.2、功能设置(图 6)
在密码功能修改之后，按下【○】键，系统将进入功能设置窗口：第 一行是综合设置：08 表示循环显示间隔时间 8 秒；12 表示本机通讯的波特 率是 1200，波特率可选 24 为 2400,48 为 4800,96 为 9600.设备在出厂时默 认为“1200”；第二行 00 作为保留;01 是 RS485 的通讯地址. 具体操作方法 与 6.1.1 节相似，修改完毕后，按下【 】键将其保存在系统里面。
图4 6.键盘编程说明
-7-
PDF 文件使用 "pdfFactory Pro" 试用版本创建
无线测温装置使用说明书 6.1.1、用户密码确认(图 5)
在首次加电开机或在测试状态下按【○】键后，系统将要求进行用户 密码确认（系统默认用户密码为 1006），如下图所示，用户可按【 】键 把光标切换到需要更改的数字上，当光标位于某个数字上并不断闪烁时， 表示该数字已被选中，此时用户可按【▲】键改变当前数字，当所有的数 字设置完成后，用户可按【 】键确认本次密码设置，只有输入的密码正 确方可进入后面的功能设置，否则返回测试状态。
无线测温技术说明书
智能无线测温系统说明书安全和注意事项危险表示如果不采取相应的小心措施，将会导致死亡或严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或严重的人身伤害。
小心带有警告三角，表示如果不采取相应的小心措施，将会导致轻微的人身伤害。
小心不带有警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。
合格的专业人员设备或系统的调试和运行仅允许合格的专业人员进行，并遵照相关的规章制度及操作规程。
目录一、概述 (2)二、无线测温系统结构 (2)2.1无线测温系统结构图 (2)2.2无线温度传感器 (2)2.2.1主要功能 32.2.2无线传感器参数 (3)2.3安装 (4)2.3.1安装方法 (4)2.3.1安装部位 (5)2.3.2安装示例 (5)2.4智能监控主机 (5)2.4.1主要功能 (6)2.4.2技术指标 (7)附录一、概述在电力配电设施中，各类设备的开断接触点及电缆接头等部位，由于在长期运行过程中，可能出现接触不良、松动、绝缘老化、电弧冲击等原因造成接触电阻增大，使得接触点温度会不断升高，而影响电力系统的安全稳定运行。
因此，对配电设施关键点位的温度进行实时监测，越来越得到大家的认可和重视。
公司自主研发的“智能无线测温系统”采用了微机电、物联网等技术，是一款全新概念的智能无线测温系统。
适用于高压输电、变电、用电的众多行业，例如电力、钢铁、采矿、石油化工等行业的高低压开关柜、变压器等设备的触头、母排、电缆等电气接点的温度监测。
二、无线测温系统结构2.1无线测温系统结构图系统平台智能监控主机手机 APP2.2无线温度传感器智能无线测温系统无线传感器无线温度传感器可用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸以及变压器等的运行温度。
分为有源无线测温传感器和无源无线测温传感器。
其中有源（无源）无线测温传感器由锂电池（电磁感应线圈）、MCU、温度传感器、Lora 模块四部分组成，具有超强的空间传输能力。
NY401无线测温说明书
图4 6.键盘编程说明 6.1.1、用户密码确认(图 5)
在首次加电开机或在测试状态下按【○】键后，系统将要求进行用户 密码确认（系统默认用户密码为 1006），如下图所示，用户可按【 】键 把光标切换到需要更改的数字上，当光标位于某个数字上并不断闪烁时， 表示该数字已被选中，此时用户可按【▲】键改变当前数字，当所有的数 字设置完成后，用户可按【 】键确认本次密码设置，只有输入的密码正 确方可进入后面的功能设置，否则返回测试状态。
NY401无线测温装置 （版本号：1.00）
使 用 说 明 书
上海南月电气自动化有限公司
南月电气
无线测温装置使用说明书
1、简述 1.1NY401 的功能
NY401 系列的无线测温装置是一款用于高中低压电力系统(110KV， 6—35KV 和 0．4KV)和对温度有较高要求电气接点设备的智能化装置。它 集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技 产品。其各项技术指标均能到达国际标准，无线测温装置具有在线采集温 度接点数可设定，数据中续单元可根据现场情况而可选。该装置提供通讯 接口可与计算机监控系统连接，支持 RS485 接口 MODBUS 通讯协议或多种 协议，波特率可选。 1.2 NY401 的特点 1.2.1 有以下部份组成
图5 6.1.2、功能设置(图 6)
在密码功能修改之后，按下【○】键，系统将进入功能设置窗口：第 一行是综合设置：08 表示循环显示间隔时间 8 秒；12 表示本机通讯的波特 率是 1200，波特率可选 24 为 2400,48 为 4800,96 为 9600.设备在出厂时默 认为“1200”；第二行 00 作为保留;01 是 RS485 的通讯地址. 具体操作方法
建议用线截面积（平方毫米） 2.5 单芯线 2.5 单芯线
【优质】无源无线测温的说明书PPT资料
（二）传感器外形图
（三）现场传感器安装图片
（四）监 测 器 安 装 图 片：
九、OES2600集中监控软件
主要功能： 显示实时温度 超温报警
曲线 曲线打印 温升分析 局域网web查看 权限管理
十、测温产品相关专利证书
挂装式适合开关柜改造时安装，挂装在开关柜仪表室内 维护成本方面，使用量较大的客户不宜使用电池供电传感器，维护成本高； （三）现场传感器安装图片 使用量非常小的用户可以谨慎使用。 2、价格最低型 选购产品偏重于前期采购价格低，不考虑后期维护成本； 使用量非常小的用户可以谨慎使用。 4、验收过关等于没问题 供货商通常会给用户灌输一种意识：验收过关就没问题。 ：，3582864 （五）移开式断路器安装点优选隔离插头动触头侧 传感器本身不宜采用电池供电，因为电池抗高温性能差，高温下寿命不稳定，有些甚至会有爆炸危险。 2、价格最低型 选购产品偏重于前期采购价格低，不考虑后期维护成本； 七、用户常见认识误区及其原因 大量使用，需频繁停电更换电池，后期维护成本高。 （四）监 测 器 安 装 图 片： 从产品安全角度看，应尽量购买不用电池的温度传感器； 挂装式适合开关柜改造时安装，挂装在开关柜仪表室内 六、相关产品软件著作权登记证书
无源无线测温的说明书
一、综述 二、开关柜现状图片 三、几种不同测温方式比较 四、OES-2600集中监控软件说明 五、相关产品专利证书 六、相关产品软件著作权登记证书 七、相关产品检验报告
C. 无线测温 （电池供电） • 1、高温下电池寿命大大降低，实际寿命很不确定。大量使用，需频
繁停电更换电池，后期维护成本高。 • 2、存在安全隐患，电池长期处于高温下存在液体渗漏或爆炸危险；
产品检测报告
产品执行标准证书及科技成果鉴定证书
SD-CW2000无线测温装置使用说明书资料
奥博森电气厂无线测温装置HYCW-6无线测温装置使用说明书一、产品概述:本产品是根据国家《国家电网公司十八项电网重大反事故措施》(试行)中11.7.2关于“加强对运行设备温升的监视”要求而设计的温升监测系统。
主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。
该装置二次部分与一次部分无任何电连接，传感器与主机信息交换是通过无线信号传送，不会影响系统的绝缘性能，使用更安全。
二、功能简介：本产品最多可以在线监测12个点位的的温度（温升），通过无线传输，在主机的屏幕上实时显示，由主机对这些监测点的温度进行实时监控。
当任何一个监测点的温度超过设定温度后会输出三个级别报警提示（指示灯、显示值闪烁及三组无源继电器输出）；产品提供RS485接口，MODBUS通讯协议，可以上传环境温湿度、各监测点的温度和电池电量等信息。
温度值的显示模式可以选择温升（相对于环境温度）或实际温度，上位机可以通过RS485接口对仪表的参数进行设置与读取，以及数据的采集。
本产品还可以单独选择控制环境的温度或湿度，对于负载继电器可以选择温度与湿度各使用一组继电器，也可以选择共用一组继电器。
温度控制负载的工作模式可以选择降温或升温，而湿度控制负载只能使用升温或除湿模式。
本产品采用图形中（英）文菜单界面，操作简单直观，并有报警记录查询功能。
本系统包括：显示主机、无线数据收发器、无线温度传感器、环境温湿度传感器（可选）。
三、主要技术指标：1、工作电源：AC220±10％50Hz2、使用环境：温度-20℃～70℃、相对湿度≤95％RH3、环境温度测量范围：-55℃～125℃±1℃，无线传感器温度测量范围：0℃～120℃±2℃4、电池使用寿命：设计为3年，视实际情况而定（可在停电检修时更换电池反复使用）5、报警输出：3组无源输出6、环境温湿度控制输出：2组无源输出7、RS485接口通讯速率：4800、9600可选8、设备地址：1～247可设9、设备套件：无线传感器数3 6 √ 9 √ 1210、功耗：≤3W11、外形尺寸：96mm×96mm×100mm12、开孔尺寸：86 mm×86mm四、安装指南：A、电气连接19、20、21、22接温湿度传感器（19蓝、20绿、21红、22黑）；15、16、17、18接无线接收器（15绿、16蓝、17黑、18红）；13、14接RS485通讯线（13接B、14接A）；7、8接超限控制（无源接点）； 9、10接报警控制（无源接点）；11、12接预警控制（无源接点）； 3、4接环境温度控制（无源接点）；5、6环境湿度控制（无源接点）; 1、2接AC220V电源（1中性线、2接相线）。
