如何安装浪涌保护器
安装浪涌保护工艺
安装浪涌保护是为了防止电气设备在雷击、电网干扰或其他突发电压过载情况下受到损害。
以下是一般的浪涌保护工艺步骤：
1.系统分析：进行电气系统评估和分析，确定可能存在的浪涌风险和需保护的设备。
分析系统的电压等级、对地接地方式以及设备的敏感性等因素。
2.选择合适的浪涌保护器：根据系统分析结果和设备的保护要求，选择适用的浪涌保护器。
浪涌保护器可以是插拔式保护器、熔断器、浪涌吸收器等，应根据实际情况决定采用哪种类型和规格。
3.安装位置：根据设备的特点和浪涌保护器的要求，确定合适的安装位置。
一般来说，浪涌保护器应尽量靠近需保护设备，以最大程度地减少过电压对设备的影响。
4.连接和接地：确保浪涌保护器正确连接到电气系统中，与电源线、地线等进行正确的接触。
保证浪涌保护器与地线之间短而直接的连接路径，以便迅速将过电压引入地，保护设备安全。
5.测试和监测：在安装完毕后，进行测试和监测以确保浪涌保护器的正常工作。
测试可以包括浪涌电流传导测试、电阻测试和保护器动作测试等，以验证其性能和效果。
6.定期维护和检查：定期检查和维护浪涌保护系统，确保设备的可靠性和稳定性。
这可以包括定期更换保护器、清理接触点、检查接地电阻等。
请注意，在安装浪涌保护器时，应遵守相关的电气安全标准和规范，确保施工过程安全可靠。
此外，需要提醒您请由专业电工或工程师来执行浪涌保护的设计和安装工作。
浪涌保护器的安装
浪涌保护器的有关知识和安装电涌保护器（SPD）工作原理和结构电涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类1、按工作原理分：1.开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
2.限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
按用途分：（1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
（2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。
二、SPD的基本元器件及其工作原理1.放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
浪涌保护器接线方法
浪涌保护器接线方法浪涌保护器是一种电力设备，用于保护电气设备免受电压突变和浪涌的损害。
它通过限制传输到设备的过电压，将其维持在安全工作范围内，从而保护设备免受损坏。
下面将介绍浪涌保护器的接线方法。
首先，浪涌保护器需要连接到电源系统的进线。
通常，浪涌保护器是安装在配电箱中的，因此需要将其接线到电源系统的进线配线柜或其他合适的位置。
接下来，需要连接浪涌保护器的工作电线。
这些电线是从保护器连接到需要保护的电气设备的电源线。
可以使用适当规格的电缆或电线将浪涌保护器与设备连接起来。
在接线时，应根据浪涌保护器的技术参数和设备的电源要求来选择正确的电线规格。
一般来说，电线的截面积应足够大，以确保电流可以顺利通过，并且能够承受设备的额定电流。
另外，还需要考虑浪涌保护器的接地。
良好的接地可以帮助将过电压引导到地面，从而提高保护装置的效果。
通常，浪涌保护器都有一个接地端口，需要使用适当的电线将其与地面接地系统连接起来。
在接地时，应确保接地电线的长度尽可能短，并且与其他电缆或设备的接触面积尽可能大。
这将有助于提供更好的接地效果，从而提高浪涌保护器的性能。
在接线完成后，还需要测试浪涌保护器的性能。
可以使用专业的测量工具对保护器进行测试，以确保其正常工作。
通常，测试包括检查过电压保护能力、响应时间和接地效果等。
浪涌保护器的接线方法取决于具体的设备和应用场景。
因此，在进行接线之前，应仔细研究设备的技术参数和相关规范，确保按照正确的接线方法进行安装。
同时，建议寻求专业人员的帮助，以确保安装的正确性和可靠性。
总之，浪涌保护器的接线方法是将其连接到电源系统的进线，并通过适当的电缆或电线连接到需要保护的设备。
接地也是非常重要的，应确保接地电线的长度尽可能短，并且与其他电缆或设备的接触面积尽可能大。
最后，还需要进行性能测试，以确保浪涌保护器的正常工作。
浪涌保护器安装标准
浪涌保护器安装标准一、引言近年来，随着电气设备的普及和电力系统的快速发展，浪涌保护器的重要性愈发突显。
浪涌保护器作为一种电力设备的保护装置，能有效地保护电气设备免受浪涌电流的损害。
本文将探讨浪涌保护器的安装标准，以确保其正常运行并为电力系统提供稳定保护。
二、安装位置选择在浪涌保护器的安装过程中，选择合适的安装位置至关重要。
1. 主机房主机房是一个理想的安装位置，因为主机房能提供相对较为集中的供电设备。
将浪涌保护器安装在主机房可以有效地减小浪涌电流对电力系统的影响，确保系统的稳定运行。
2. 次要供电设备所在位置在次要供电设备所在位置安装浪涌保护器也是一个良好的选择。
通过密切到达供电设备的浪涌保护器，可以有效地减小浪涌电流通过电源线路进入电力系统的风险。
3. 电源线路进入的地方电源线路进入的地方是另一个可以考虑的安装位置。
在电源线路进入之前，安装浪涌保护器能够阻止浪涌电流进入电力系统，从而保护整个系统的稳定运行。
三、安装要求为确保浪涌保护器的有效安装，有以下几项基本的安装要求需要遵守。
1. 保护器与电源线路间距离浪涌保护器与电源线路之间的距离需要足够近，以便能够迅速地侦测到浪涌电流并进行保护。
一般来说，保护器与电源线路的距离不应超过50厘米。
2. 接地要求浪涌保护器的良好接地是保证其正常工作的关键。
在浪涌保护器的安装过程中，要确保接地线的质量。
接地电阻不应超过4欧姆，接地导线的截面积不应小于25平方毫米，以确保良好的接地效果。
3. 安装孔位置浪涌保护器的安装孔位置需要根据具体的安装要求进行确定。
在选择安装孔位时，需避免位于潮湿、易积尘、高温等影响其正常工作的环境中。
四、安装步骤下面是浪涌保护器的一般安装步骤，以供参考。
1. 检查设备在安装浪涌保护器之前，需要对设备进行彻底的检查。
确保浪涌保护器和相应的配件完好无损。
2. 准备工作准备好所有所需的工具和材料，包括螺丝刀、电钳、螺丝等。
同时，保持安装现场的整洁，以便安装过程更加顺利。
浪涌保护安装应用方案
浪涌保护安装应用方案朋友！今天咱们来唠唠浪涌保护的安装应用这档子事儿。
一、为啥要安装浪涌保护呢？你想啊，咱们家里或者单位那些电子设备就像一群娇贵的小宝贝。
闪电啊、电网里突然的电压波动啥的，就像一群调皮捣蛋的小怪兽，随时可能扑过来把这些小宝贝给搞坏。
浪涌保护装置呢，就像是一群超级英雄，站在电子设备前面，把那些浪涌（就是突然来的高电压脉冲）都给挡住，让咱们的设备能平平安安地工作。
二、浪涌保护安装在哪里呢？1. 配电箱里。
在家庭配电箱或者大楼的总配电箱里，这是个超重要的位置。
就像在城堡的大门前安排了守卫一样。
把浪涌保护装置安装在这儿，它能第一时间拦下从电网进来的浪涌。
一般来说，要选择合适规格的浪涌保护器，要根据配电箱的电压等级、负载类型这些因素来选。
比如说，如果是普通家庭用电，220V的电压，那就得选适合这个电压等级的浪涌保护器。
而且要按照配电箱的设计，合理地连接线路，就像搭积木一样，每一块都得放对位置，可不能马虎。
2. 重要设备前端。
像电脑服务器啊、高档的音响设备、精密的医疗仪器这些金贵玩意儿。
在它们前面安装浪涌保护就像是给它们戴上了专属的安全帽。
比如说，服务器机房里，每一排服务器前面都最好装一个浪涌保护装置。
这些装置要和设备的电源接口完美对接，保证从电源插座到设备之间的这段线路都是安全的。
要是这部分没做好，就像给一个穿了铠甲但脑袋光着的士兵送上战场，还是很危险的。
3. 户外设备。
对于那些在户外风吹日晒的设备，像路灯啊、监控摄像头之类的。
浪涌保护更是必不可少。
路灯杆子里就得装浪涌保护，因为它老是暴露在外面，很容易被雷电击中。
监控摄像头要是被浪涌给搞坏了，那咱们的安全监控可就出大问题了。
把浪涌保护装置安装在这些户外设备的电源或者信号线路上，就像给它们撑了把伞，不管是打雷还是电网波动，都能扛一扛。
三、浪涌保护安装的一些小窍门。
1. 接地要做好。
接地就像是浪涌保护装置的“能量排泄通道”。
如果接地不好，那浪涌保护装置拦下浪涌后，那些多余的能量没地方去，就还会在系统里捣乱。

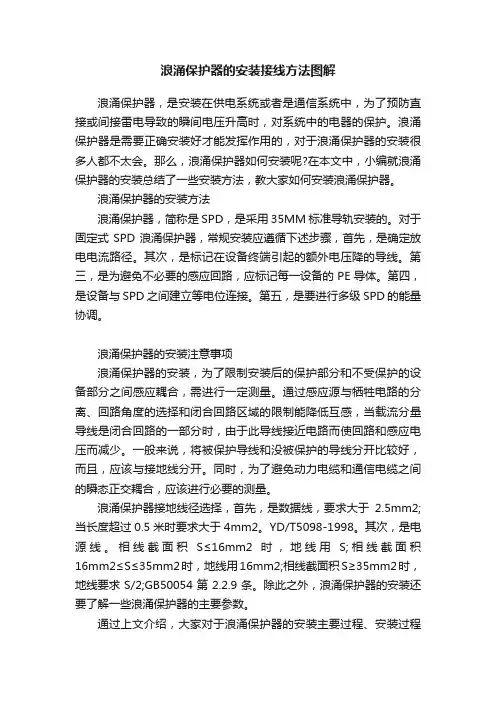

浪涌保护器的安装接线方法图解
浪涌保护器的安装接线方法图解浪涌保护器，是安装在供电系统或者是通信系统中，为了预防直接或间接雷电导致的瞬间电压升高时，对系统中的电器的保护。
浪涌保护器是需要正确安装好才能发挥作用的，对于浪涌保护器的安装很多人都不太会。
那么，浪涌保护器如何安装呢?在本文中，小编就浪涌保护器的安装总结了一些安装方法，教大家如何安装浪涌保护器。
浪涌保护器的安装方法浪涌保护器，简称是SPD，是采用35MM标准导轨安装的。
对于固定式SPD浪涌保护器，常规安装应遵循下述步骤，首先，是确定放电电流路径。
其次，是标记在设备终端引起的额外电压降的导线。
第三，是为避免不必要的感应回路，应标记每一设备的PE导体。
第四，是设备与SPD之间建立等电位连接。
第五，是要进行多级SPD的能量协调。
浪涌保护器的安装注意事项浪涌保护器的安装，为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。
通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。
一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。
同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。
浪涌保护器接地线径选择，首先，是数据线，要求大于2.5mm2;当长度超过0.5米时要求大于4mm2。
YD/T5098-1998。
其次，是电源线。
相线截面积S≤16mm2时，地线用S;相线截面积16mm2≤S≤35mm2时，地线用16mm2;相线截面积S≥35mm2时，地线要求S/2;GB50054第2.2.9条。
除此之外，浪涌保护器的安装还要了解一些浪涌保护器的主要参数。
通过上文介绍，大家对于浪涌保护器的安装主要过程、安装过程中的注意事项以及安装时的线径选择这方面的内容都有所了解了，这样大家就可以尝试安装一下浪涌保护器了。
还有，浪涌保护器的安装方法一般在浪涌保护器的使用说明书上会有介绍。
浪涌保护器接线图安装方法及注意事项
浪涌保护器接线图安装方法及注意事项
浪涌保护器接线方式：
安装方法及注意事项：○安装在低压主（分）配电柜或低压总开关柜内，并联在电源进线外，作为电源的第一级保护。
○电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。
连接线应尽量的短、直、粗，接地电阻：R≤4Ω。
○模块结构防雷器前端应串联合适的熔断器或空开。
○安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
○安装完毕后将模块插入到位，检查工作是否正常。
○当模块故障显示窗口指示红色时，遥信端子输出告警信号，表示防雷器发生故障，应及时更换。
○防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。
1。
浪涌保护器的安装
浪涌保护器的有关知识和安装电涌保护器（SPD）工作原理和结构电涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类1、按工作原理分：1.开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
2.限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
按用途分：（1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
（2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。
二、SPD的基本元器件及其工作原理1.放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何安装浪涌保护器
浪涌保护器，也称防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
为了防止过电压对设备带来的危害，我们可加装浪涌保护器来防护，可分为电源线路防护，信号线路防护，天馈线路防护三大类。
电源线路浪涌保护器(SPD)的安装应符合下列规定：
1、电源线路的各级浪涌保护器(SPD)应分别安装在被保护设备电源线路的前端，浪涌保护器各接线端应分别与配电箱内线路的同名端相线连接。
浪涌保护器的接地端与配电箱的保护接地线(PE)接地端子板连接，配电箱接地端子板应与所处防雷区的等电位接地端子板连接。
各级浪涌保护器(SPD)连接导线应平直，其长度不宜超过0.5m。
2、带有接线端子的电源线路浪涌保护器应采用压接;带有接线柱的浪涌保护器宜采用线鼻子与接线柱连接。
3、浪涌保护器(SPD)的连接导线最小截面积宜符合下表的规定。
防护级别SPD的类型导线截面积(mm2)
SPD连接相线铜导线SPD接地端连接铜导线
第一级开关型或限压型16 25
第二级限压型10 16
第三级限压型6 10
第四级限压型4 6
天馈线路浪涌保护器(SPD)的安装应符合下列规定：
1、天馈线路浪涌保护器SPD应串接于天馈线与被保护设备之间，宜安装在机房内设备附近或机架上，也可以直接连接在设备馈线接口上。
2、天馈线路浪涌保护器SPD的接地端应采用截面积不小于6mm2的铜芯导线就近连接到直击雷非防护区(LPZ0A)或直击雷防护区(LPZ0B)与第一防护区(LPZ1)交界处的等电位接地端子板上，接地线应平直。
信号线路浪涌保护器(SPD)的安装应符合下列规定：
1、信号线路浪涌保护器SPD应连接在被保护设备的信号端口上。
浪涌保护器SPD输出端与被保护设备的端口相连。
浪涌保护器SPD也可以安装在机柜内，固定在设备机架上或附近支撑物上。
2、信号线路浪涌保护器SPD接地端宜采用截面积不小于1.5mm2的铜芯导线与设备机房内局部等电位接地端子板连接，接地线应平直。
浪涌保护器SPD应安装牢固，其位置及布线正确。
