供配电及照明系统课件
2. EPS应急电源主要包括整流充电器、蓄电池组、逆变器、互投装置和系统控 制器等部分。整流充电器的作用是对蓄电池组适时充电；逆变器的作用则是在市 电非正常时；将蓄电池组存储的直流电能变换成交流电输出；互投装置保证负载 在市电及逆变器输出间的顺利切换；系统控制器对整个系统进行实时控制，并可 以发出故障告警信号和接收远程联动控制信号，并可通过通讯接口实现对EPS系 统的远程监控。
供配电及照明系统课件
2）二级供电负荷
定义： 断电将造成较大政治影响、较大经济损失和公共场所秩序混乱。
如三星级酒店、乙级写字楼、高档住宅、工矿企业等。 技术要求：
1、两路电源供电，一路常用，一路备用； 2、两路电源来自同一变电站的不同高压开关（假两路） 3、一路高压供电，辅助自备发电机、UPS电源或蓄电池组； 特点：
1）一级供电负荷
定义： 断电将造成人身伤亡、产生重大的政治影响、造成重大经济损
失和公共场所的秩序严重混乱。 技术要求：
1、由两个不同的电站独立供电，特别重要的负荷，增设应急电源。 2、当一路电源故障时，另一路电源能保证正常供电； 3、平时两路电源分列运行，单独对不同负荷供电； 4、一路变压器可以承受全站负荷。 特点： 1、分列运行时，变压器负载不能超过50%； 2、联络开关处于自投自负的位置； 3、自备发电机功率为总容量的10-20%， 4、发电机燃料采用0号或-10号轻柴油，储油量8小时以上。
水或防冻液的液面及洁净度； 4.每年进行一次带载实验，并记录运行期间的油温、水温、油压、电压、电
流、累计运行时间等； 5.随时采取保温、除湿、防尘等措施，北方地区严防发电机受冻； 6.掌握倒闸操作程序，坚决杜绝向外网反向送电。 7.长时间运行负载率不高于90%，以额定功率运行，运行时间不超过12小时； 8.定期清洗或更换“三滤”； 9.做好设备清洁及环境卫生。
供配电及照明系统课件
2）二级供电负荷
定义： 断电将造成较大政治影响、较大经济损失和公共场所秩序混乱。
如三星级酒店、乙级写字楼、高档住宅、工矿企业等。 技术要求：
1、两路电源供电，一路常用，一路备用； 2、两路电源来自同一变电站的不同高压开关（假两路） 3、一路高压供电，辅助自备发电机、UPS电源或蓄电池组； 特点：
1）一级供电负荷
定义： 断电将造成人身伤亡、产生重大的政治影响、造成重大经济损
失和公共场所的秩序严重混乱。 技术要求：
1、由两个不同的电站独立供电，特别重要的负荷，增设应急电源。 2、当一路电源故障时，另一路电源能保证正常供电； 3、平时两路电源分列运行，单独对不同负荷供电； 4、一路变压器可以承受全站负荷。 特点： 1、分列运行时，变压器负载不能超过50%； 2、联络开关处于自投自负的位置； 3、自备发电机功率为总容量的10-20%， 4、发电机燃料采用0号或-10号轻柴油，储油量8小时以上。
水或防冻液的液面及洁净度； 4.每年进行一次带载实验，并记录运行期间的油温、水温、油压、电压、电
流、累计运行时间等； 5.随时采取保温、除湿、防尘等措施，北方地区严防发电机受冻； 6.掌握倒闸操作程序，坚决杜绝向外网反向送电。 7.长时间运行负载率不高于90%，以额定功率运行，运行时间不超过12小时； 8.定期清洗或更换“三滤”； 9.做好设备清洁及环境卫生。
建筑电气工程图设计照明配电系统图设计 ppt课件
二、照明配电系统图设计
ppt课件
1
• 系统图是表现电气工程的供电方式、电力输送、 分配、控制和设备运行情况的图纸。从系统图中 可以粗略地看出工程的概貌。系统图可以反映不 同级别的电气信息，如变配电系统图、动力系统 图、照明系统图和弱电系统图等。
ppt课件
2
负荷计算
• 要使供配电系统在正常情况下可靠运行，就要求 其中的各个元件（如电力变压器、开关设备、电 缆等）必须选择合适，除了应满足工作电压和频 率的要求外，还要满足正常发热的要求。这就要 求对该系统中各个环节的电力负荷，根据基本的 原始资料进行统计计算。
分配，单相设备可与三相设备综合按三相负荷平衡计算。
如果单相设备容量超过三相设备容量的15％时，则应将单
相设备容量换算为等效三相设备容量，再与三相设备容量
相加。
ppt课件
10
• 由于确定计算负荷的目的，主要是为了选择供配 电系统中的设备和导线（包括电缆），使设备和 导线在通过最大负荷电流时不致过热或损坏，因 此在接有较多单相设备的三相线路中，不论单相 设备接于相电压还是线电压，只要三相负荷不平 衡（最大一相与最小一相负荷之差大于三相总负 荷10%时），就应以最大负荷相有功负荷的3倍作 为等效三相有功负荷，以满足安全运行的要求。
床、W/人、W/户等。 ppt课件
6
• 负荷计算的原则： • 1、在方案设计阶段可采用单位指标法；在初步设计及施
工图设计阶段，宜采用需要系数法。对于住宅，在设计的 各个阶段均可采用单位指标法。
• 2、用电设备台数较多，各台设备容量相差不悬殊时，宜 采用需要系数法，一般用于干线配电所的负荷计算。
• 3、用电设备台数较少，各台设备容量相差悬殊时宜采用 二项式系数法，一般用于支干线和配电屏（箱）的负荷计 算。
ppt课件
1
• 系统图是表现电气工程的供电方式、电力输送、 分配、控制和设备运行情况的图纸。从系统图中 可以粗略地看出工程的概貌。系统图可以反映不 同级别的电气信息，如变配电系统图、动力系统 图、照明系统图和弱电系统图等。
ppt课件
2
负荷计算
• 要使供配电系统在正常情况下可靠运行，就要求 其中的各个元件（如电力变压器、开关设备、电 缆等）必须选择合适，除了应满足工作电压和频 率的要求外，还要满足正常发热的要求。这就要 求对该系统中各个环节的电力负荷，根据基本的 原始资料进行统计计算。
分配，单相设备可与三相设备综合按三相负荷平衡计算。
如果单相设备容量超过三相设备容量的15％时，则应将单
相设备容量换算为等效三相设备容量，再与三相设备容量
相加。
ppt课件
10
• 由于确定计算负荷的目的，主要是为了选择供配 电系统中的设备和导线（包括电缆），使设备和 导线在通过最大负荷电流时不致过热或损坏，因 此在接有较多单相设备的三相线路中，不论单相 设备接于相电压还是线电压，只要三相负荷不平 衡（最大一相与最小一相负荷之差大于三相总负 荷10%时），就应以最大负荷相有功负荷的3倍作 为等效三相有功负荷，以满足安全运行的要求。
床、W/人、W/户等。 ppt课件
6
• 负荷计算的原则： • 1、在方案设计阶段可采用单位指标法；在初步设计及施
工图设计阶段，宜采用需要系数法。对于住宅，在设计的 各个阶段均可采用单位指标法。
• 2、用电设备台数较多，各台设备容量相差不悬殊时，宜 采用需要系数法，一般用于干线配电所的负荷计算。
• 3、用电设备台数较少，各台设备容量相差悬殊时宜采用 二项式系数法，一般用于支干线和配电屏（箱）的负荷计 算。
照明电气设计ppt课件
.
6-1 二、电气设计的主要任务（1-1）
1. 正确选择供电电压、配电方式
——确保照明设备对电能质量的要求
2. 进行负荷计算
——正确地选择导线、控制与保护电器
3. 选择合理、方便的控制方式
——以便照明系统的管理、维护和节能
4. 选择合理的保护方法
——确保照明装置和人身的电气安全
5. 尽量减少电气部分的投资和年运行费
当电压波动值＞ Un1% 时，1h内允许的波动次数n
n 6 Vt 1
电压波动百 分数绝对值
.
6-2 一、照明对供电电源的要求（6-3）
③改善电压质量的措施
★照明宜与较大功率冲击性电力负荷接自不同变压器，或 与电力负荷接自同一变压器时，照明应由专用馈电线路供电
★照明与冲击性负荷共用配电线路时，应合理减少系统阻抗 ★无窗厂房或工艺设备对电压质量要求较高的场所，宜采用有
公共场所秩序混乱
★三级负荷 不属于一、二级负荷的照明负荷均属于三级负荷
.
6-2 一、照明对供电电源的要求（6-6）
②照明负荷对电源的要求
★一级负荷 普通一级负荷：两个独立电源供电 特别重要负荷：除两个独立电源外，还必须增设应急电源
★二级负荷 两个电源供电
★三级负荷 单电源供电
.
6-2
二、照明供电方式（6-1）
注意：一级负荷中符合下列条件之一者为特别重要负荷
发生爆炸、火灾及严重中毒事故等场所 特别重要的交通/通信枢纽、国家级建筑（国宾馆、会堂等） 影响实时处理计算机及计算机. 网络正常工作
6-2 一、照明对供电电源的要求（6-5）
★二级负荷 ——符合下列条件之一者
较大的政治影响
中断正常照明将造成 较大的经济损失
6-1 二、电气设计的主要任务（1-1）
1. 正确选择供电电压、配电方式
——确保照明设备对电能质量的要求
2. 进行负荷计算
——正确地选择导线、控制与保护电器
3. 选择合理、方便的控制方式
——以便照明系统的管理、维护和节能
4. 选择合理的保护方法
——确保照明装置和人身的电气安全
5. 尽量减少电气部分的投资和年运行费
当电压波动值＞ Un1% 时，1h内允许的波动次数n
n 6 Vt 1
电压波动百 分数绝对值
.
6-2 一、照明对供电电源的要求（6-3）
③改善电压质量的措施
★照明宜与较大功率冲击性电力负荷接自不同变压器，或 与电力负荷接自同一变压器时，照明应由专用馈电线路供电
★照明与冲击性负荷共用配电线路时，应合理减少系统阻抗 ★无窗厂房或工艺设备对电压质量要求较高的场所，宜采用有
公共场所秩序混乱
★三级负荷 不属于一、二级负荷的照明负荷均属于三级负荷
.
6-2 一、照明对供电电源的要求（6-6）
②照明负荷对电源的要求
★一级负荷 普通一级负荷：两个独立电源供电 特别重要负荷：除两个独立电源外，还必须增设应急电源
★二级负荷 两个电源供电
★三级负荷 单电源供电
.
6-2
二、照明供电方式（6-1）
注意：一级负荷中符合下列条件之一者为特别重要负荷
发生爆炸、火灾及严重中毒事故等场所 特别重要的交通/通信枢纽、国家级建筑（国宾馆、会堂等） 影响实时处理计算机及计算机. 网络正常工作
6-2 一、照明对供电电源的要求（6-5）
★二级负荷 ——符合下列条件之一者
较大的政治影响
中断正常照明将造成 较大的经济损失

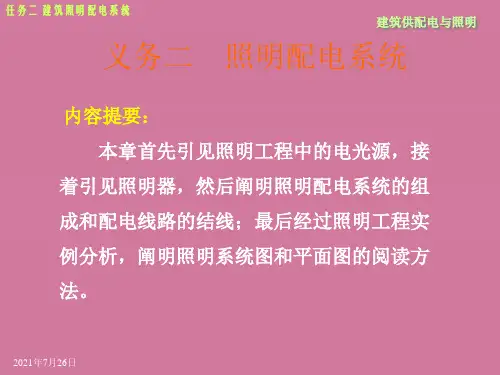

《照明配电系统》ppt课件
2021年7月26日
任务二 建筑照明配电系统
建筑供配电与照明
2021年7月26日
任务二 建筑照明配电系统
建筑供配电与照明
2021年7月26日
任务二 建筑照明配电系统
建筑供配电与照明
〔六〕光的颜色 光色对人有一定的生理作用和心思作
用。不同的颜色给人以不同的觉得。红、 橙色给人以暖和的觉得，蓝色给人冷的感 觉。
来自灰蒙天空的光线
7500-8400
来自晴空蓝天的光线
10000-20000
在水域上空的晴朗蓝天
20000-27000
2021年7月26日
任务二 建筑照明配电系统
建筑供配电与照明
显色性：光源照到物体上所显现出来 的颜色，称为光源的显色性。用显色指数R 表示
日光照射显色指数为100%，其他光源 显色指数见表
2021年7月26日
任务二 建筑照明配电系统
建筑供配电与照明
照度的计算方法 利用系数法、概算曲线法、单位容量法和逐点 计算法。前三种都只计算程度面上的平均照度； 后一种可用来计算任一倾斜面，包括垂直面上的 照度。
2021年7月26日
任务二 建筑照明配电系统
建筑供配电与照明
1．单位容量的概念 单位容量是单位面积上照明光源的安装功率，
利用气体或蒸气的放电而发光的光源，如 荧光灯、荧光高压汞灯等了。
照明电光源的详细分类见下页图：
2021年7月26日
任务二 建筑照明配电系统
热辐射光源 〔白炽灯〕
普通白炽灯 卤钨灯
气体放电 光源
低压气体放电灯
高压气体放电灯
2021年7月26日
建筑供配电与照明
荧光灯 低压钠灯 高压汞灯 金属卤化物灯 高压钠灯

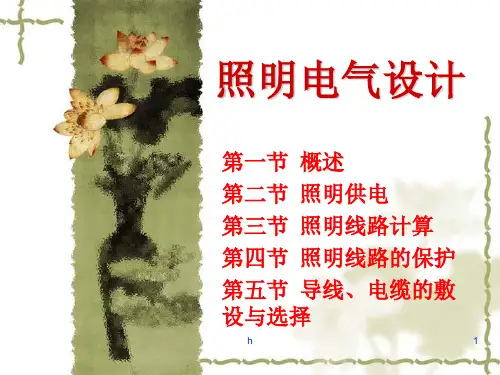

《照明电气设计》PPT课件
二、电气设计的主要任务 （1）正确选择供电电压、配电方式，确保照明设备对
电能质量的要求，以保证照明质量和照明设备的使用寿命。 （2）进行负荷计算，以正确地选择导线型号、截面及
控制与保护电器的规格型号。 （3）选择合理、方便的控制方式，以便照明系统的管
理、维护和节能。 （4）选择合理的保护方法，确保照明装置和人身的电
5）分配单相负荷时，应尽量做到三相平衡，以尽可能地减 少因三相负荷分布不均所造成的相间的电压偏差。
h
10
2．照明负荷对供电可推性的要求
（1）照明负荷分级。照明负荷通常分为三级：
1）一级负荷。符合下列条件之一者均属于一级照明负荷： A．中断正常照明用电将造成人身伤亡者； B．中断正常照明用电将造成重大的政治影响者； C．中断正常照明用电将造成重大的经济损失者； D．中断正常照明用电将造成公共场所秩序严重混乱者。
电压骤降→气体放电灯自熄→无法正常工作(再启燃时间长)
★对电压波动允许值的限制：
荧光灯：160V 高压钠灯、金卤灯：183～
190V
当电压波动值＜ Un1% 时，波动次数不受限制，
当电压波动值＞ Un1% 时，1h内允许的波动次数n：
n 6 Vt 1
电压波动百 分数绝对值
h
9
（3）改善电压质量的措施。 1）照明负荷宜与冲击性负荷（如大功率接触焊机、大型吊
气安全。 （5）尽量减少电气部分的投资和年运行费。
h
3
三、电气设计步骤 （1）收集原始资料，主要了解电源情况，照明负荷对供
电连续性的要求。 （2）根据照明负荷性质确定供电电源形式。 （3）确定照明配电系统，包括配电分区的划分，设多少电源点至各配电箱之间的接线方式。
不属于一、二级负荷的照明负荷均属于三级负荷 。

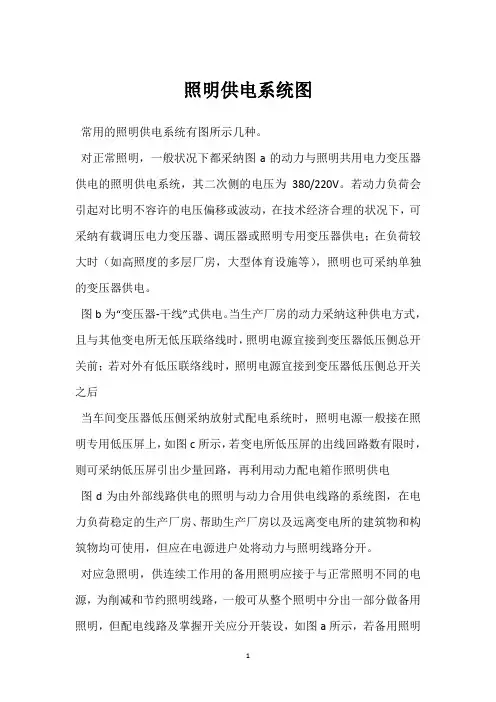

照明供电系统图
照明供电系统图
常用的照明供电系统有图所示几种。
对正常照明，一般状况下都采纳图a的动力与照明共用电力变压器供电的照明供电系统，其二次侧的电压为380/220V。
若动力负荷会引起对比明不容许的电压偏移或波动，在技术经济合理的状况下，可采纳有载调压电力变压器、调压器或照明专用变压器供电；在负荷较大时（如高照度的多层厂房，大型体育设施等），照明也可采纳单独的变压器供电。
图b为“变压器-干线”式供电。
当生产厂房的动力采纳这种供电方式，且与其他变电所无低压联络线时，照明电源宜接到变压器低压侧总开关前；若对外有低压联络线时，照明电源宜接到变压器低压侧总开关之后
当车间变压器低压侧采纳放射式配电系统时，照明电源一般接在照明专用低压屏上，如图c所示，若变电所低压屏的出线回路数有限时，则可采纳低压屏引出少量回路，再利用动力配电箱作照明供电
图d为由外部线路供电的照明与动力合用供电线路的系统图，在电力负荷稳定的生产厂房、帮助生产厂房以及远离变电所的建筑物和构筑物均可使用，但应在电源进户处将动力与照明线路分开。
对应急照明，供连续工作用的备用照明应接于与正常照明不同的电源，为削减和节约照明线路，一般可从整个照明中分出一部分做备用照明，但配电线路及掌握开关应分开装设，如图a所示，若备用照明
不作为正常照明的一部分同时使用，则当正常照明因故停电时，备用照明电源应自动投入。
照明电路识图 ppt课件
8
PPT课件
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d）翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
9
PPT课件
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。
15
PPT课件
照明设备的安装
16
照明设备的安装
照明电路的包括电源的引入、总保险盒、单相电 能表、漏电保护器、熔断器、电源插座、灯头、开关、 照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线钳剥去导 线的绝缘层（约15mm），用尖嘴钳将线芯扳成 90°，再钳住线芯顺时针方向打圈，接下来，把零线 接入螺口平灯座与螺纹连接的接线桩头上，最后，用 木螺钉将灯座固定在圆木上。
3．塑料护套线绝缘层的剖削 塑料护套线具有二层绝缘：护套层和每根线芯的绝
缘层。塑料护套线绝缘层用电工刀剖削.
10
PPT课件
（a）用刀尖在线芯缝隙处划开护套层 （b）扳翻护套层井齐根切去 剖削好的线芯
图3 塑料护套线绝缘层的剖削
（c）
11
PPT课件
4．橡皮线绝缘层的剖削
（1）把橡皮线纤维编织保护层用电工刀尖划开，将其扳翻后齐 根切去，剖削方法与剖削护套线的保护层方法类同。
（2）用剖削塑料线绝缘层相同方法削去橡皮层。 （3）最后将松散棉纱层翻到根部，用电工刀切去。
5．花线绝缘层的剖削
（1）用电工刀在线头所需长度处将棉纱织物保护层四周割切一 圈后将其拉去。
（2）在距离棉纱织物保护层l0mm处，用钢丝钳按照剖削塑料软 线类同方法勒去橡皮层。
配电系统PPT课件
• 联络开关正常各运行时断开
第14页/共56页
联络
第15页/共56页
联络方法
• 采用联络柜联络：正常运行联络开关断开 • 采用环网柜联络：其中一个进线配电开关断开。两路进线开关互锁、备自投 • 采用柱上开关联络：一般实现无压合闸
第16页/共56页
T接
• 在配电网中，一种不需要母线，直接采用金具（或电缆附件）将两段配电线路 连接的方法
• 某些重合器的动作特性曲线又可分为相间 短路跳闸的TCC曲线和接地短路跳闸的TCC 曲线两种。
第45页/共56页
A为快速曲线 B为延时曲线 C为超延时曲线
第46页/共56页
反时限TCC曲线
定时限TCC曲线
定时限特性对应的时间一般是：0.1s、0.2s、0.5s、 1.0s、2s、3s、5s、10s、15s
第37页/共56页
重合器
• H. V. Automatic Circuit Re -closer for A. C. System
所谓重合器是一种具有控制及保护功能的开关设 备，它能够检测故障电流，在监测到故障电流 后能在给定时间内遮断故障电流，并能够进行 给定次数的重合。
现有重合器可以进行三次或四次重合。
第47页/共56页
第48页/共56页
分段器
• 分段器是一种与电源侧前级开关配合，在失 压或无电流的情况下自动分闸的开关设备。
• 分段器根据其工作原理不同，可以分为电 压－时间型分段器和过流脉冲计数型分段器 两种。
第49页/共56页
电压-时间型分段器
• 电压-时间型分段器是凭借加压、失压的时间 长短来控制其动作的，失压后分闸，加压后 合闸或闭锁。
第6页/共56页
配电网的特点
第14页/共56页
联络
第15页/共56页
联络方法
• 采用联络柜联络：正常运行联络开关断开 • 采用环网柜联络：其中一个进线配电开关断开。两路进线开关互锁、备自投 • 采用柱上开关联络：一般实现无压合闸
第16页/共56页
T接
• 在配电网中，一种不需要母线，直接采用金具（或电缆附件）将两段配电线路 连接的方法
• 某些重合器的动作特性曲线又可分为相间 短路跳闸的TCC曲线和接地短路跳闸的TCC 曲线两种。
第45页/共56页
A为快速曲线 B为延时曲线 C为超延时曲线
第46页/共56页
反时限TCC曲线
定时限TCC曲线
定时限特性对应的时间一般是：0.1s、0.2s、0.5s、 1.0s、2s、3s、5s、10s、15s
第37页/共56页
重合器
• H. V. Automatic Circuit Re -closer for A. C. System
所谓重合器是一种具有控制及保护功能的开关设 备，它能够检测故障电流，在监测到故障电流 后能在给定时间内遮断故障电流，并能够进行 给定次数的重合。
现有重合器可以进行三次或四次重合。
第47页/共56页
第48页/共56页
分段器
• 分段器是一种与电源侧前级开关配合，在失 压或无电流的情况下自动分闸的开关设备。
• 分段器根据其工作原理不同，可以分为电 压－时间型分段器和过流脉冲计数型分段器 两种。
第49页/共56页
电压-时间型分段器
• 电压-时间型分段器是凭借加压、失压的时间 长短来控制其动作的，失压后分闸，加压后 合闸或闭锁。
第6页/共56页
配电网的特点
