弱电系统综合布线系统施工方法
弱电综合布线施工技术交底
弱电综合布线施工技术交底一、引言弱电综合布线是现代化建筑中不可或缺的重要组成部分。
在建筑项目中，弱电布线的质量直接关系到建筑物通信、安全监控、网络传输等系统的正常运行。
因此，对弱电综合布线施工技术的交底显得尤为重要，只有掌握了正确的施工技术，才能保证工程的质量。
二、弱电综合布线施工技术概述1. 弱电综合布线的定义弱电综合布线是指在建筑物中对各类弱电系统进行布线，包括但不限于电视传输、电话线、室内网络、安防监控等系统。
2. 弱电综合布线的分类弱电综合布线可以根据其功能和应用进行分类，主要可以分为以下几类：电视传输系统、电话线布线系统、室内网络布线系统、安防监控布线系统、音频传输系统等。
3. 弱电综合布线的施工要求在进行弱电综合布线施工时，需要严格遵循以下要求：- 符合相关国家规范和标准；- 尽量避免强电干扰；- 根据需求进行合理布线，考虑布线路径和布线长度；- 采用合适的布线材料和设备；- 进行必要的测试和验收。
三、弱电综合布线施工技术交底的内容1. 弱电综合布线的工程方案在交底过程中，需要详细介绍弱电综合布线的工程方案，包括布线路径、布线长度、布线材料选用等内容。
同时，还需说明和解释针对不同系统的布线方案和特殊要求。
2. 弱电综合布线的施工流程交底中，需要详细讲解弱电综合布线的施工流程，包括准备工作、布线路径规划、布线材料准备、布线设备安装等内容。
同时，还需指导施工人员如何进行现场布线、接线、标识等操作步骤。
3. 弱电综合布线的质量控制弱电综合布线的质量控制是施工的重要环节。
在交底中，需要说明施工中的质量控制要点，包括合格材料的选用、正确的接线操作、测量和测试的方法等。
4. 弱电综合布线的安全措施施工过程中，需要特别强调安全措施。
交底时，要详细交代施工人员在弱电综合布线过程中应遵守的安全规定，如佩戴安全帽、穿戴防护手套等。
5. 弱电综合布线的验收标准在交底中，还需说明弱电综合布线的验收标准和方法，包括对布线质量、设备运行状态和接线连接等的验收方法和要求。
弱电综合管网及综合布线工程施工技术方案【最新版】
弱电综合管网及综合布线工程施工技术方案弱电综合管网及布线工程是建筑弱电工程的基础设施平台，它是直接关系到各子系统建设和功能正常发挥的基础通道，主要由区域综合外网、室内综合管网和综合布线以及防雷及接地等工程组成。
主要用于信息网络、通信、卫星接收及有线电视、安全技术防范、火灾自动报警及消防联动、公共广播及会议、信息集成管理等各弱电系统(子系统)综合组网工程。
弱电综合管网及布线工程施工质量的优劣将直接影响到整个建筑弱电工程各弱电系统(子系统)的安全、稳定正常运行。
一、一般规定1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。
1.2 弱电综合管网及布线工程范围包括:区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人(手)孔、引入与引出配管、室外交接箱等组成;室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成;综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。
二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求:1. 施工前进行图纸会审、技术交底。
2. 编制施工方案，明确施工方法及质量标准。
3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。
4. 施工工具齐备、完好。
5. 室外管道应按通信管道工程验收的相关规定进行检验。
2.2 室内综合管网工程施工前检查应符合以下要求:1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。
弱电工程施工方案
弱电工程施工方案1、施工顺序总体要求前期施工进行线缆穿线铺设、测试工作，后期配合设备安装进行仪表、控制柜的安装，最终完成系统整体调试直至正常运行。
施工顺序：管线安装－穿线校线—系统现场元器件安装—软件编制—局部调试—系统全面调试—运行2、施工工艺技术要求严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。
预埋（留）位置准确、无遗漏。
管路两端设备处导线应根据实际情况留有足够的冗余。
导线两端应按照图纸提供的线号用标签进行标识，根据线色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。
设备安装牢固、美观、顶装设备横、竖成列，墙装设备端正一致，资料整理正规、完整无遗漏，各种现场变更手续齐全有效。
3、主要施工方法1、综合布线系统（1）根据项目特点（建筑结构、装修计划、设备布置情况）选择不同的水平布线方式：地面管道布线、活动地板下布线、吊顶内布线、地毯下布线等；（2）选择合适的主干布线方式：电缆孔方式、电缆井方式；（3）线槽、桥架的设计应充分考虑扩展需求；（4）非屏蔽4对双绞线电缆弯曲半径应至少为电缆外径的4倍；（5）主干电缆弯曲半径应至少为电缆外径的10倍；（6）光缆弯曲半径应至少为电缆外径的15倍；（7）每条线缆均应给定唯一的标志，标志中可包括名称、颜色、编号、字符串等；（8）墙面插座盒距地面高度应为30cm，所有插座盒应保持高度一致；（9）管理间应尽量设置在楼层中心位置，并应提供220V单相电源插座；（10）设备间应尽可能靠近建筑物电缆引入区和网络接口；（11）机架或机柜前面净空不应小于800mm，后面净空不应小于600mm；（12）壁挂式配线设备底部离地面高度不宜小于300mm；（13）设备间应提供不小于两个220V、10A带保护接地的单相电源插座；（14）管理间面积一般不小于5平方m，设备间面积一般不小于10平方m；（15）管理间及设备间应有良好的通风、干燥环境，尤其应注意散热。
弱电综合布线工程施工工艺
弱电综合布线工程施工工艺一、施工准备1．技术准备（1）详读图纸，对弱电管线及终端结合现场进行放线定位。
（2）弱电施工在墙面抹灰与天花吊顶封板前进行。
（3）施工前主要材料应经监理、建设单位验收并封样。
（4）施工前先做样板，经设计、监理、建设单位及有关质量部门验收后，再大面积施工。
2．材料准备（1）主要材料与选用要求1）传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
2）机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。
3）终端部分：信息插座、米纤插座、8位模块式通用插座、多用户信息插座。
4）上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。
电缆所附标志、标签内容应齐全、清晰。
5）镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
6）其他材料：接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
（2）材料报样与估算1）进场时间提前五天，施工班组必须熟读图纸，按设计要求把各班组要用的物料提供样品送验，合格后由甲方封样保存，用于材料进场验收标准。
2）报样检验合格后，各施工班组进入现场按照设计图纸要求与现场情况，对班组所需物料用量进行估算。
要求物料用量估算准确度必须达到95%以上。
估量允许比实际用量超出值为3%，超出部分物料费用由施工班组承担。
（3）材料进场与验收1）使用线缆的规格符合设计要求，并应有产品合格证和检测报告。
进场后交与甲方封存。
2）材料进场后要向甲方申请验收，甲方以之前送样为标准进行验收，合格后乙方按每层的物料统计计划分配到楼层，码放在甲方指定位置，做好相应的物料保护措施。
3）如物料保护不当发生损坏丢失，不在向甲方申购物料计划之内。
4）各施工班组物料必须提前两天进场。
二、施工工艺（一）工艺流程管路敷设→线缆敷设→设备安装→线缆端接→系统调试→检查验收。
弱电工程 综合布线施工规范
综合布线施工规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm －20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的－2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm 的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。

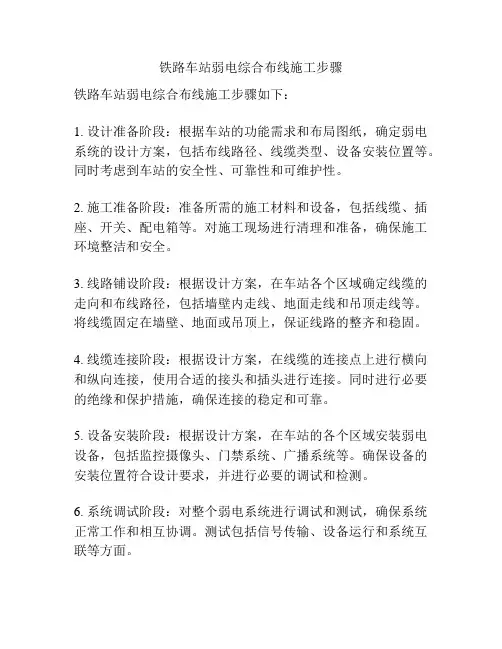

铁路车站弱电综合布线施工步骤
铁路车站弱电综合布线施工步骤
铁路车站弱电综合布线施工步骤如下：
1. 设计准备阶段：根据车站的功能需求和布局图纸，确定弱电系统的设计方案，包括布线路径、线缆类型、设备安装位置等。
同时考虑到车站的安全性、可靠性和可维护性。
2. 施工准备阶段：准备所需的施工材料和设备，包括线缆、插座、开关、配电箱等。
对施工现场进行清理和准备，确保施工环境整洁和安全。
3. 线路铺设阶段：根据设计方案，在车站各个区域确定线缆的走向和布线路径，包括墙壁内走线、地面走线和吊顶走线等。
将线缆固定在墙壁、地面或吊顶上，保证线路的整齐和稳固。
4. 线缆连接阶段：根据设计方案，在线缆的连接点上进行横向和纵向连接，使用合适的接头和插头进行连接。
同时进行必要的绝缘和保护措施，确保连接的稳定和可靠。
5. 设备安装阶段：根据设计方案，在车站的各个区域安装弱电设备，包括监控摄像头、门禁系统、广播系统等。
确保设备的安装位置符合设计要求，并进行必要的调试和检测。
6. 系统调试阶段：对整个弱电系统进行调试和测试，确保系统正常工作和相互协调。
测试包括信号传输、设备运行和系统互联等方面。
7. 完工验收阶段：进行弱电系统的完工验收，确保系统的技术指标和功能性能符合设计要求。
对整个施工过程进行总结和评估，做好文档和备案工作。
智能建筑弱电系统综合布线施工方案6项
智能建筑弱电系统综合布线施工方案6项弱电系统是现代建筑物内的综合系统工程。
它包含与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。
大楼弱电系统对建筑物来说是一个整体，从管理、操纵机房、弱电管道到各个信息点或者操纵点都有有关的路由。
这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。
综合管路系统的设计，能够合理地建立弱电系统的公共通道。
综合管路的内容包含了与整个弱电系统有关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽与机房。
综合管路的设计与施工还牵涉到其他管路（如暖通、给排水与强电）与建筑功能的综合配管或者调整。
桥架敷设在吊顶内，并开一定数量的检修孔。
本工程弱电的垂直干线敷设在井道内使用线槽沿墙敷设方式。
其他所有线路使用穿保护管暗敷设。
水平线路敷设在有吊顶的场所内使用穿金属管或者线槽在调顶内明敷设，无吊顶场所使用穿暗管敷设或者用线槽贴梁底敷设。
配管线路过长时中间需增设过路盒。
室外管网设计室外管线通常使用弱电电缆直埋方式。
弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小同意埋设深度，参见下表：弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线与建筑物不应小于同意的净距，如下表所示：进户管线设计进户管线有两种方式：地下进户与外墙进户。
地下进户方式：这种方式时为了美观要求而将管线转入地下。
根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。
第一种是建筑物设有地下层，地下进户管直接进入地下层，使用的是直进户管。
地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。
当进线电缆数较多时，建筑物户外应设人孔。
外墙进户方式这种方式是在建筑物机房层与服务室的配线设备间或者配线箱内。
进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。
综合布线系统设计施工以及设备接线图文详解
弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电系统综合布线系统施工方法1.1.1综合布线系统施工要求布线系统的施工要求应符合《建筑及建筑群综合布线系统工程施工及验收规范》（GB/T 50312-2007）中的相关要求。
✧工作区（信息插座）施工要求所有信息插座安装在墙壁或柱子上，底边距地板标高300mm，并采用暗埋式；信息插座安装在86型的金属暗盒内，此暗盒与墙壁的外表面成水平（或者略低于此表面）。
✧水平子系统（水平线）施工要求各层的水平线分别自其各层的弱电间出发，沿本层吊顶上的桥架，后通过吊顶的金属管和埋于墙内的金属管，到达信息插座暗盒内，连接信息插座或者沿本层吊顶上的桥架，到各个办公室门上吊顶内的分配线盒。
桥架沿每层的走廊行走。
水平线的安装在吊顶安装之前完成。
✧管理子系统施工要求配线架要安装在标准机柜内，机柜放置在相应控制室内。
施工内容1）、线缆敷设施工工艺要求✧线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4对双绞线要大于30mm）；如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。
垂直线槽中，要求每给1m-2m在线槽上扎一下。
✧每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。
✧线缆在终端出口处要拉出不小于50cm的接线余量，盘好放在预埋盒内。
防止其它工序施工时损坏线缆。
✧配线柜处，线缆接线余量将根据每层楼面情况留足。
（一般情况，线缆进配线柜后留5米）。
✧布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。
应先找出故障原因，并予以排除。
✧布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续。
✧线缆敷线的施工条件：✧施工楼层内所有线槽、管线、预埋盒、过渡盒等均安装到位，经验收符合要求。
水平布线缆后，决不允许再有管线变更和电焊等施工，以防损坏线缆。
✧配线间的内墙、地坪等装修完毕，走线槽（管）竖井已经安装到位。
机柜（架）安装位置已经确定。
线缆布线后，决不允许再有墙面抹灰，地坪浇灌等土建施工，以防损坏线缆。
✧施工图纸已经全套完整，所有终端出口都已在图纸上统一编号完毕。
以上条件皆具备后，可以布线施工。
✧为了使线缆更便于检查，在穿线时不仅要做好标签，而且要记下线缆两端的长度记录。
2）、配线架及信息插座施工组织及要求✧配线架安装以配线间为单位，每两人一组，至少有一名配训过的熟练的安装技工。
要求做好施工记录单，每天施工结束交本区项目负责人，以便项目组及时了解施工进度，发现问题，及时调整施工计划。
✧同样，信息点也是2人一组，每天做施工记录，并报项目管理组。
这样，每道工序都责任到人，并且都有详细的记录，便于今后的维护及排除问题。
3）、安装档案✧在布线系统安装实施过程中，必须有详细的实施档案，以记录整个工程的安装情况。
详细的档案记录对于将来的排错和系统维护具有无可否认的重要性。
✧在工程实施前应该确定要安装的信息插座和配线架的安装位置。
设计好配线架在机柜中的位置，以及端接线缆连接的位置。
✧信息点的安装位置按照建筑设计图的房间号（名称）进行记录。
对信息点的位置及其连接的配线架端口、线缆的编号及信息点的应用情况记录在同一表中，以便将来的管理及维护。
如下表：可以把电话号码、IP地址等记录下来，便于维护。
施工流程布线施工流程如下：✧勘察现场，包括走线路由，需要考虑隐蔽性，对建筑物破坏（建筑结构特点），在利用现有空间同时避开电源线路和其他线路，现场情况下的对线缆等的必要和有效的保护需求，施工的工作量和可行性（如打过墙眼等）。
✧规划设计和预算，根据上述情况确定路由并申请批准，如需要在承重梁上打过墙眼时需要进行向管理部门申请，否则违反施工法规等。
整个规划及破坏程度说明最好经甲方及管理部门批准。
修正规划。
在正式的有最终许可手续的规划基础上，计算用料和用工，综合考虑设计实施中的管理操作等的费用提出预算和工期以及施工方案和安排。
实施方案中需要考虑用户方的配合程度。
实施方案需要与用户方协商认可签字，并指定协调负责人员。
指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理。
✧现场施工。
✧现场认证测试，制作测试报告。
✧制作布线标记系统：布线的标记系统要遵循T1A-606标准，标记要有十年以上的保用期。
线槽敷设操作要点✧划线定位：根据施工图确定安装位置，从始端到终端（先干线后支线）找出水平或垂直直线，用粉线袋或粉笔，沿墙壁或顶棚和地面等处，在桥架路线中心线上弹线或划线定位。
并按设计要求或施工验收规范要求，均分吊装支撑间距，并标出具体位置。
✧预留孔洞：根据施工图标注的建筑轴线部位，采用预制加工的木质或金属框架，固定在标出的位置上，并进行调直找正，待现浇混凝土模板拆除后，拆下框架，抹平孔洞周边。
✧线槽在吊顶内敷设时，如果吊顶内无法上人操作，吊顶上应按规定留出检修孔，应方便安装维修工作进行。
✧桥架或线槽穿越楼板墙洞时，不应将其与洞口用水泥堵死，现浇时应按照设计，采用防火堵料进行封堵。
✧桥架或线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用条孔连接板搭接，不应紧固。
跨接地线和槽内缆线均应留有补偿余量。
✧桥架或线槽应尽量紧贴建筑物构件表面，应固定牢靠，横平竖直，整齐实，盖板无翘角、短缺。
接地线应固定稳妥并确保电气连通✧与其它指挥信息系统共用金属线槽时，应采用金属隔板隔开。
线槽内，不同方向的信息缆线应分束捆扎，做好标记。
信息插座端接要求✧信息插座的核心部件都是模块化插座孔和内部连接件。
✧对绞线在信息插座（包括插头）上进行终端连接时，必须按缆线的色标、线结组成以及排列顺序进行卡接如为RJ45系列的连接硬件，其色标和线对组成及排列顺序应按EIA/TIAT568A或T568B的规定办理。
✧对绞线与RJ45信息插座采取卡接接续方式时，应按先近后远，先下后上的接线顺序进行卡接。
如与接线模块卡接时，应按设计规定或生产厂家要求进行施工操作。
✧当综合布线系统采用屏蔽电缆时，将电缆屏蔽层与连接硬件终端处的屏蔽罩应可靠接触，一般是缆线屏蔽层与连接硬件的屏蔽罩形成周围360度的接触，它们之间的接触长度不宜小于10mm。
各类跳线成端要求✧各类跳线（包括电缆）和接插硬件间必须接触良好，连接正确无误，标志清楚齐全。
跳线选用的类型和品种均应符合系统设计要求。
✧各类跳线长度应符合设计要求。
一般对绞线电缆的长度不应超过5m。
光缆布线施工的基本要求✧光缆布放前应核对规格、型号、数量与设计规定是否相符。
✧光缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。
✧光缆布放前，其两端应贴有标签，以表明起始和终端位置。
标签书写应清晰、正确。
✧光缆与建筑物内其他管线应保持一定的间距，与其他弱电线缆也应分管布放。
各线缆间的最小净距应符合设计要求。
✧光缆布放时应有冗余。
光缆在设备端预留长度一般为5～10m。
有特殊要求的应按设计要求预留长度。
✧敷设光缆最好以直线方式。
如有拐弯，光缆的弯曲半径，在静止状态至少应为光缆外径的10倍，在施工过程中至少应为20倍。
✧在光缆布放的牵引过程中，吊挂光缆的支点相隔间距不应大于1.5m。
✧布放光缆的牢引力应小于线缆允许张力的80%。
对光缆瞬间最大牵引力不应超过光缆允许的张力。
在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。
敷设时应控制光缆的敷设张力，避免使光纤受到过度的外力（弯曲，侧压，牵拉，冲击等）影响。
光缆终端的基本要求✧终端设备的机房内，光缆和光缆终端应布置合理有序，安全稳定，应无热源和易燃物质等可能有害它的外界设施。
引出的尾巴光缆或单芯光缆的光纤所带的连接器，应按设计要求和规定插入光纤配线架上的连接硬件中。
暂时不用的光纤连接器插头端应盖上塑料帽，以保护其清洁干净。
✧光纤在机架上或设备内（如光纤连接盒），应对光纤接续给予保护。
光纤盘绕应有足够的空间，都应大于或符合标准规定的曲率半径，以保证光纤正常运行。
✧利用室外光缆中的光纤制作连接器时，其制作工艺应严格按照操作规程执行，光纤芯径与连接器接头的中心位置的同心度偏差应达到如下要求：➢多模光纤同心度偏差应小于或等于3μm；➢单模光纤同心度偏差应小于或等于1μm；➢连接的接续损耗应达到规定标准。
如上述几项用光显微镜或数字显微镜检查，达不到规定指标时不得使用，应重新制作，直到合格为止。
✧所有的光纤接续处应有切实有效的保护措施，并要妥善固定牢靠。
✧经检查光缆中的铜导线应分别引入业务盘或远供盘等进行终端连接，应符合规定。
金属加强芯，金属屏蔽层（铝护层）以及金属铠装层均应按设计要求，采取接地或终端连接。
并进行测试应符合有关规定。
✧连接器插头和耦合器或适配器内部，应用沾有试剂级的丙醇酒精的棉花签擦拭清洁干净，才能插接。
并要求插入耦合器的ST连接器两个端面接触紧密。
在光纤、铜导线和连接器的面板上均应设有醒目的标志。
标志内容（如序号和光纤用途等）应正确无误，清楚完整。
