超低温冰箱技术要求
超低温冰箱说明书
超低温冰箱介绍与注意事项一,超低温冰箱产品示意图:拉手 温控器 门锁 隔板 蜂鸣器 报警灯电源锁 定位支垫 R232通讯接口电源线进口空气开关间距架孔底盘侧盖板底盘前盖板 气压平衡孔二,说明1、冰箱应放置在阴凉通风的位置，箱体距离墙及其它物品不得少于30厘米；附件中有两个后间距支架，请按照示意图安装上，以防箱体靠墙太近；2、如果箱体因为大小的问题进不去您的房间，可以将门锁或拉手卸下，以减少箱体的宽度；3、冰箱前底部有两个定位支垫，防止箱体随意移动，冰箱到位后将螺丝下拧与地支撑；4、到位后，静置24小时，让压缩机油充分回流后再开机；5、请给超低温冰箱专配一个过流、漏电保护开关，且不能与其它设备共用同一个电源插座；6、检查电源是否符合220V+5%的要求，插上电源，准备运行；7、推上箱体后面电源箱空气开关，机器接通电源，此时机器并不能启动；8、冰箱右下侧前面板有一个锁控电源开关，从附件找到钥匙，打开电源；（垂直方向“0”为关，水平方向“1”为开）；防止有人随意开启或停止您的设备，请拔下钥匙，保管好；9、锁控电源开关打开后，电子温控仪的PV值开始闪烁，风扇运转；报警灯（红色）亮起，蜂鸣器鸣叫，按下报警灯即可停止蜂鸣，此时报警灯仍处于工作状态，再按下报警灯即可恢复蜂鸣。
当实际温度在设定温度±10℃的范围内，报警解除，即红灯熄灭，蜂鸣停止；当实际温度超出设定温度±10℃的范围时，报警启动。
10、当温度低于-10℃时，温控仪的PV值停止闪烁。
11、风扇运转30～40秒后，第一级压缩机启动；12、第一级压缩机启动后10分钟左右，第二级启动，冰箱开始制冷；13、达到设定温度后进入伺服待机状态。
三,使用注意事项1、请给超低温冰箱专配一个过流、漏电保护开关，且不能与其它设备共用同一个电源插座；2、冰箱应放置在一个通风的位置，运行环境温度不应超过30℃。
如果不能保证环境温度，当环境温度超过30℃时，请把冰箱温度设定在-75℃左右；3、当您从冰箱里取放物品时，请戴上防冻手套，以免冻伤；4、请勿用玻璃（及其它不耐低温材质）容器盛放需要冷冻的物品，以防容器涨裂；5、冰箱内严禁放入具有挥发性、易燃、易爆等危险特性的物品；6、冰箱的外表不能用水直接冲洗，这样容易导致冰箱漏电；7、请勿一次性放入10kg以上未被冷冻的物品，如果需要放入超过10kg物品时，必须分批逐次放入，当第一批物品的温度达到设定温度时才能放入下一批，每批总量不能超过10kg，放入的总量不能超过150kg，否则冰箱长时间超负荷运行，会对压缩机产生不利影响，甚至损坏压缩机；8、冰箱显示的温度是内胆中间位置的温度，局部空间温度有可能相差±5℃，通常冰箱温度稳定后，上面温度稍高，下面温度稍低；9、根据工作环境不同，一般每三个月清洁冷凝器翅片及过滤网一次，如果环境特别恶劣，应每月一次。
超低温冰箱参数
超低温冰箱1、温控范围：－50℃～－86℃可调，35℃室温环境仍可正常运行*2、温度精度: 0.1℃3、微处理控制器：齐眼线高度的中央信息处理中心，包括微处理控制器和监控系统，以确保所有监控显示易于读取。
4、100%纯天然生态制冷剂，无CFC,HCFC和HFC*5、压缩机：2台，2x1.5hp新型Embraco封闭式工业级压缩机，超强制冷能力6、多功能报警:高低温报警、环境温度报警、冷凝过滤器报警、开关门报警、电断电指示源警报、传感器错误警报等,所有警报、可听可视。
7、箱体结构：腔体内部全部采用304不锈钢材料，外部有环氧树脂涂层，耐腐蚀，传热好，防止结霜生锈，冷气均匀。
8、箱体表面为重型冷轧腔体表面结构，耐腐蚀粉末涂层表面处理。
保温层80mm的真空隔热板，采用VIP技术，具有更高的隔热效果。
*9.箱内分层:5层。
标配5层内门，同时也可灵活选择多种不同的内门配置以满足客户的各种需求。
标配4层隔板为坚固的不锈钢搁架，超大负荷承重。
每层隔板高度均可随意调节,适宜各种形状、大小的容器的保存和取放。
*10、内门采用20mmPU板绝热并进行颜色编码。
11、密封条:双重门密封胶条，外加一层保温层镶嵌在箱体内，确保最佳密封和绝热效果，共3层。
12、符合人体工程学的门把手设计，单手操作，标配门锁扣设计，方便用户独立配套挂锁，可自配挂锁实现双人双锁，加强样品保护。
13、压力平衡口位于冰箱外门上部14、过滤器：便于拆卸、可水洗的空气进气过滤器，位于冷凝器前部，防止冷凝器上灰尘凝结，确保最佳散热效果。
*15、内部容积：445L。
要求为进口产品，需提供原生产厂家鲜章授权书（彩印及电子章授权书无效）及印刷彩页，以保证质量及售后。
超低温冰箱标准操作规程
超低温冰箱标准操作规程一、前言超低温冰箱是一种重要的实验设备，主要用于储存生物样品、疫苗等高价值物品。
本文档是超低温冰箱的标准操作规程，旨在指导使用者正确、安全地操作超低温冰箱，保证设备的正常运行，同时保护人员和样品的安全。
二、超低温冰箱的基本介绍超低温冰箱是一种专门用于储存生物样本、疫苗等高价值物品的设备。
其工作温度通常在-80℃~-150℃之间，因此其功效比普通冰箱更高。
超低温冰箱一般采用压缩机冷凝技术，其内部复杂的冷却设备和收纳配置，使其不同于其他常规制冷箱。
三、超低温冰箱的使用与操作3.1 超低温冰箱的使用超低温冰箱主要用于储存生物样本、疫苗等高价值物品，这些物品对温度、湿度和存放时间等因素均有较高的要求。
为了保证这些物品的安全和完整性，使用超低温冰箱时应严格按照以下规定进行操作：•打开、关闭冰箱门时，应轻拍门的任何一面，等待30秒后，再次打开或关闭。
•非必要情况下，每次打开冰箱门的时间应控制在30秒以内。
•在开启和使用超低温冰箱时需先按前面的快柜键，按照屏幕提示输入密码后，才可打开冰箱门。
•冰箱内不可放置易燃易爆和有毒物品。
使用前需要清洗内部，确定冷冻位置是否正确。
在使用过程中需防止水分进入，特别是不宜将温度计插入冷冻样本中。
•在放置样本时需注意负载均衡，禁止使用金属或导电物品，以保证冷冻均匀。
3.2 超低温冰箱的操作•开启和关闭超低温冰箱超低温冰箱打开，只需按照屏幕提示输入密码后，再选择冰箱门打开，就可以顺利打开冰箱。
关闭时，按下面的关键，待警示灯暗淡后，才可以关上门，否则容易损坏内部设施。
•冰箱温度的调节使用超低温冰箱，需要根据物品的要求，保持恒定的低温。
在使用之前，需先按照实验要求，设定恒温，否则会影响实验结果。
设定完毕后，观察屏幕显示区是否正确，并记录有用的数据。
如果需要调整温度，按“温度”键，选择出所需要的温度，再按一下“打开”键就可以开启设备，并将温度按照设定的控制模式进行调整。

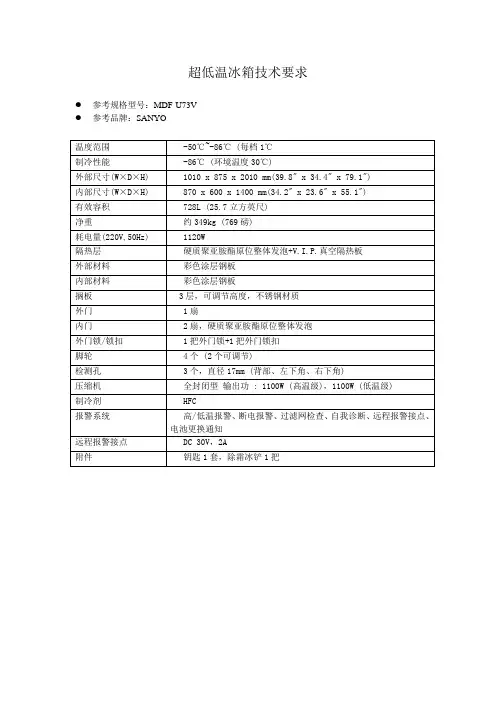

超低温冰箱技术要求
超低温冰箱技术要求●参考规格型号：MDF-U73V●参考品牌：SANYO药品保存箱参数参考品牌：海尔参考型号：HYC-360参数：产品型号气候类型电压（V/Hz）输入功率（W）箱内温度（摄氏度）HYC-360 N 220/50 430 2-8外部尺寸（mm）内部尺寸（mm）有效容积 (L) 净重/毛重 (kg) 搁架620×650×1955 555×460×1340 360 103/112 5用途:药品保存箱是医疗行业冷藏药品的专业设备，也可用于储存生物制品温度控制:微电脑控制，数字温度显示，调整增量为1℃（HYC-260/360/940调整增量为0.1℃）；箱内温度波动范围±3℃，可通过调整设定温度使箱内温度恒定控制在2~8℃；安全系统:完善的报警系统，有声音蜂鸣报警及灯光闪烁报警功能，可实现超温报警、传感器故障报警、开门报警、远程报警、电源故障报警、制冷系统故障报警。
内置蓄电池，断电后可持续显示箱内温度及声光报警72小时。
安全门锁设计，防止随意开启；适合环境温度10℃~32℃，湿度60％以下地区使用；发泡箱体，透明真空钢化玻璃门，止动脚轮方便使用；内设照明灯。
超低温冰箱与低温保存箱的服务要求保修期：货物运送到各交货地点，并经过验收后的保修期为36个月。
运输：1．运输费用（含保险金等）由供货商负担。
2．运输过程应保证适当的保存条件。
3．发货之前，供货商应向买方提供发货日程表。
交货期：签订合同后30天内。
交货地点：北京市昌平区昌百路155号，中国疾病预防控制中心性病艾滋病预防控制中心。
技术服务：1.卖方发货时，每台设备要提供一整套中文的技术资料，包括安装、操作手册、使用说明、维修保养手册、电路图、零配件清单等，这些资料费应包括在报价内。
2.如果买方确认卖方提供的技术资料不完整或在运输过程中丢失，卖方将在收到买方通知后3天内将这些资料免费寄给买方。

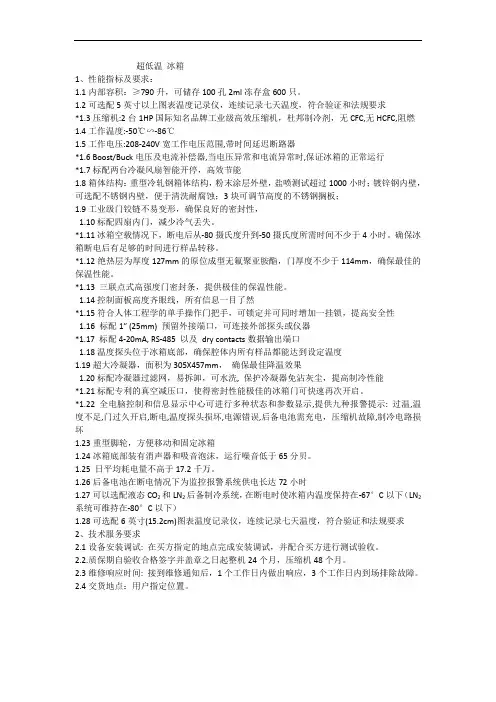

超低温冰箱
超低温冰箱1、性能指标及要求：1.1内部容积：≥790升，可储存100孔2ml冻存盒600只。
1.2可选配5英寸以上图表温度记录仪，连续记录七天温度，符合验证和法规要求*1.3压缩机:2台1HP国际知名品牌工业级高效压缩机，杜邦制冷剂，无CFC,无HCFC,阻燃1.4工作温度:-50℃∽-86℃1.5工作电压:208-240V宽工作电压范围,带时间延迟断路器*1.6 Boost/Buck电压及电流补偿器,当电压异常和电流异常时,保证冰箱的正常运行*1.7标配两台冷凝风扇智能开停，高效节能1.8箱体结构：重型冷轧钢箱体结构，粉末涂层外壁，盐喷测试超过1000小时；镀锌钢内壁，可选配不锈钢内壁，便于清洗耐腐蚀；3块可调节高度的不锈钢搁板；1.9工业级门铰链不易变形，确保良好的密封性，1.10标配四扇内门，减少冷气丢失。
*1.11冰箱空载情况下，断电后从-80摄氏度升到-50摄氏度所需时间不少于4小时。
确保冰箱断电后有足够的时间进行样品转移。
*1.12绝热层为厚度127mm的原位成型无氟聚亚胺酯，门厚度不少于114mm，确保最佳的保温性能。
*1.13 三联点式高强度门密封条，提供极佳的保温性能。
1.14控制面板高度齐眼线，所有信息一目了然*1.15符合人体工程学的单手操作门把手，可锁定并可同时增加一挂锁，提高安全性1.16 标配1” (25mm) 预留外接端口，可连接外部探头或仪器*1.17 标配4-20mA, RS-485 以及dry contacts数据输出端口1.18温度探头位于冰箱底部，确保腔体内所有样品都能达到设定温度1.19超大冷凝器，面积为305X457mm，确保最佳降温效果1.20标配冷凝器过滤网，易拆卸，可水洗, 保护冷凝器免沾灰尘，提高制冷性能*1.21标配专利的真空减压口，使得密封性能极佳的冰箱门可快速再次开启。
*1.22全电脑控制和信息显示中心可进行多种状态和参数显示,提供九种报警提示: 过温,温度不足,门过久开启,断电,温度探头损坏,电源错误,后备电池需充电，压缩机故障,制冷电路损坏1.23重型脚轮，方便移动和固定冰箱1.24冰箱底部装有消声器和吸音泡沫，运行噪音低于65分贝。
试验室超低温冰箱的使用方法和注意事项 低温冰箱工作原理
试验室超低温冰箱的使用方法和注意事项低温冰箱工作原理试验室超低温冰箱使用前准备及操作注意事项试验室超低温冰箱又称超低温保存箱、超低温冰柜、超低温保存箱，工业冰箱，工业冰柜等。
比较常见的—40度低温冰箱可适用电子器件、特别材料的低温试验、油漆及胶水、光电厂屏幕薄膜的剥离试验及保存血浆、生物材料、疫苗、试剂等。
还有—25度、—40度、—60度、—86度、—135度以及—160度、—192度的极度冷冻冰箱。
超低温冰箱按物品存放方式放，还分为卧式、立式两种。
首先使用冰箱时，应注意，移动冰箱时，不行歪或倒斜，要平放平搬动，移动冰箱，以免冷冰油漏出，压缩机损坏。
使用超低温冰箱，或超低温冰箱经搬运后，或超低温冰箱断电（包括停电）10个小时以上，必需在使用前（或再次通电使用前）进行验机。
验机合格确认。
超低温冰箱的使用方法：1、空箱不放入物品，通电开机，分阶段使冷柜先降温至﹣20度，正常开停后再降到﹣40度，正常开停8小时后再调到﹣60度，察看冷柜有正常开停24小时以上。
证明冷柜性能正常。
2、必需静置冷柜至少24小时以上才能通电。
3、禁止：所以低温保存箱均为保存设备，严禁一次性放入过多相对太热的物品，会造成压缩机长时间不停机，温度不下降且很简单烧毁压缩机。
物品确定要分批放入，分阶梯温度降温，直至所需要的低温！4、按操作2确认冷柜正常后，可以向冷柜内存放物品。
原则上应存放﹣60度的物品，不超过1/3箱体容量。
假如存放的物品温度高于﹣60度，应将冷柜温度设置在高于存放物品的温度3度左右（即，假如物品温度为20度，则将低温柜温度设定在23度），保证冷柜停机，并有正常开停8个小时以上。
超低温冰箱使用注意事项1、由+20℃降至80℃需要6小时。
2、强酸及腐蚀性的样品不宜冷冻。
3、室内温度：532℃，相对湿度80%／22℃。
4、距离地面＞10cm。
海拔2000m以下。
5、当有断电提示时，按下停止鸣叫按钮。
6、一般制冷温度设置在60℃7、常常检查外门的封闭胶条。
超低温冰箱说明书
超低温冰箱说明书 The document was finally revised on 2021超低温冰箱介绍与注意事项一,超低温冰箱产品示意图:拉手温控器 门锁隔板蜂鸣器报警灯电源锁 定位支底盘侧盖底盘前盖气压平衡二,说明1、冰箱应放置在阴凉通风的位置，箱体距离墙及其它物品不得少于30厘米；附件中有两个后间距支架，请按照示意图安装上，以防箱体靠墙太近；2、如果箱体因为大小的问题进不去您的房间，可以将门锁或拉手卸下，以减少箱体的宽度；3、冰箱前底部有两个定位支垫，防止箱体随意移动，冰箱到位后将螺丝下拧与地支撑；4、到位后，静置24小时，让压缩机油充分回流后再开机；5、请给超低温冰箱专配一个过流、漏电保护开关，且不能与其它设备共用同一个电源插座；6、检查电源是否符合220V+5%的要求，插上电源，准备运行；7、推上箱体后面电源箱空气开关，机器接通电源，此时机器并不能启动； 8、冰箱右下侧前面板有一个锁控电源开关，从附件找到钥匙，打开电源；（垂直方向“0”为关，水平方向“1”为开）；防止有人随意开启或停止您的设备，请拔下钥匙，保管好；9、锁控电源开关打开后，电子温控仪的PV 值开始闪烁，风扇运转；报警灯（红色）亮起，蜂鸣器鸣叫，按下报警灯即可停止蜂鸣，此时报警灯仍处于工作状态，再按下报警灯即可恢复蜂鸣。
当实际温度在设定温度±10℃的范围内，报警解除，即红灯熄灭，蜂鸣停止；当实际温度超出设定温度±10℃的范围时，报警启动。
10、当温度低于-10℃时，温控仪的PV 值停止闪烁。
R232通讯接口电源线进空气开关 间距架孔11、风扇运转30～40秒后，第一级压缩机启动；12、第一级压缩机启动后10分钟左右，第二级启动，冰箱开始制冷；13、达到设定温度后进入伺服待机状态。
三,使用注意事项1、请给超低温冰箱专配一个过流、漏电保护开关，且不能与其它设备共用同一个电源插座；2、冰箱应放置在一个通风的位置，运行环境温度不应超过30℃。
超低温冰箱
超低温冰箱技术规格一、采购内容二、技术要求*2.1 内部容积：>720升。
*2.2 外部体积：高度＜2.1米，宽度＜1.1米,深度＜0.9米。
*2.3 压缩机:全封闭压缩机控制，输出功率≤1100W（高温级），≤1100W（低温级）。
2.4制冷系统：完全无氟HFC制冷剂。
2.5 工作温度:-50℃—-86℃（每档1℃），从室温降到-80℃小于8小时。
2.6 工作电压:220-230V,10A。
*2.7 箱体结构：内、外壁采用钢板，隔热层采用硬质聚亚胺酯原为整体发泡+VIP真空隔热板，能增加容积并增强保温效果。
2.8 门：外门1个，内门2个,分四层，内门带聚氨脂发泡保温层。
2.9 锁：带有内锁一个，钥匙两把，门把手上还可以自己加挂锁，双重保险。
2.10检测孔：3个，直径17mm(背部、左下角、右下角)。
2.11 搁板：3层，可调节高度，不锈钢。
2.12 报警装置：高/低温报警、断电报警、过滤网检查报警、自我诊断、远程报警接点、电池更换报警、门报警、零件更换通知。
2.13 温度显示：微电脑处理器控制的温度显示控制面板；并可以显示机器目前工作状态。
2.14耗电量：＜1050W。
2.15 噪音：＜55分贝。
2.16 ISO14001环境管理体系认证的制冷回路，可调节二级压缩机的开关周期，同时节能。
2.17 底部带有脚轮，方便移动和固定冰箱。
2.18 投标型号在中国市场有三年以上的销售历史和客户反馈记录。
三、技术服务要求3.1设备安装调试在采购人指定的地点完成安装调试，并配合采购人进行测试验收。
3.2技术培训卖方须到买方提供的现场免费安装调试，并进行操作试验，直到运转正常，为买方的使用操作人员提供免费的操作及维护培训。
3.3质保期冰箱整机保修1年，压缩机保修3年，终身维修。
保修期自验收签字之日起计算。
3.4维修响应时间接到维修通知后，2小时内作出响应，24小时内到场排除故障。
注：该设备办理免税，如不能办理免税，所有费用由中标厂家承担。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参数15
断电后，后备电源能坚持72小时，为监测/报警系统供电
2.3.16
参数16
能耗低：24小时耗电量≤18kw
2.3.17
参数17
冰箱内部通过隔板分成上下4层，每层均有可独立开关的内门。(提供内门的实物图片)
2.3.18
*参数18
实验室主流品牌
3
售后服务
3.1
保修年限
≥3年
3.2
出现故障响应时间
超低温冰箱技术要求
序号
技术和性能参数名称
技术参数和性能要求
备注
1
适用范围及用途
1.1
适用范围
各种生物样本超低温存储保存
1.2
工作用途
用于临床生物样本、生物试剂等样品的储存。
2
功能配置
2.1
主要功能
2.1.1
功能1
-86℃温度下生物样本、生物试剂等样品的低温储存。
2.2
基础配置
2.2.1
配置1
超低温冰箱1台
3.8
维修密码支持
开放
3.9
升级
终身免费软件升级
3.10
使用培训
支持
3.11
工程师培训
支持
注：1.加注“*”号的技术指标为主要技术参数，如投标产品未达到招标文件上“*”号技术指标的要求，即做废标处理。
2.3.11
*参数11
具有真空减压口设计，能够实现冰箱门即关即开
2.3.12
*参数12
压缩机内双风扇设计，加速转移由于压缩机工作产生的热量，智能开停，最大程度保护压缩机
2.3.13
参数13
超大面积冷凝器; 可拆卸,易清洗气体过滤器
2.3.14
参数14
全自动的电压补偿器及峰值控制系统, 可使机器在低压或高压情况下安全、独立地运
2.3
主要技术参数
2.3.1
*参数1
立式，上下双门结构
2.3.2
*参数2
内腔容量：≥490L
2.3.3
参数3
温度范围：-50℃～-86℃
2.3.4
参数4
不锈钢搁板和内壁
2.3.5
*参数5
两台工业级级联式压缩机，且功率均为1HP
2.3.6
参数6
全冰箱监控系统：具有高低温报警、电源故障和电源错误、温度探头故障、冷凝器过热报警、压缩机故障报警、电池低电量报警、门未关严报警，滤网清洗报警，冰箱的运行情况一目了然
2.3.7
参数7
隔热层：原位发泡无氟聚亚胺酯绝热层，壁厚127mm，门厚114m
2.3.8
参数8
柜门具有三层硅酮封条
2.3.9
参数9
箱内和制冷系统双温度探头,为样品低温保存提供更多保护。当温度探头损坏时，压缩机自动锁定在工作状态，确保样品不受影响。
2.3.10
参数10
门锁和把手一体化装置，采用推入驱动门锁，方便单手开关门和取放样品
维修到达现场时间≤6小时（本地）
维修到达现场时间≤24小时（外地）
3.3
维修支持
配件供应时间≥10年
3.4
耗材及零配件
提供耗材及主要零配件目录（含报价）
3.5
维修资料
提供详细操作手册、维修保养手册、安装手册等
3.6
维修工具修
/定期维护保养
保修期内提供定期维护保养服务
