园林施工图里cad技巧及常见问题

合集下载

园林设计中施工图中常见问题的对策研究

园林设计中施工图中常见问题的对策研究

园林设计中施工图中常见问题的对策研究园林设计中的施工图是在方案设计确定后,进行施工准备的重要文档,它包括了具体的设计方案、材料选用、工程量计算和施工指导等内容。

在园林设计的施工图编制过程中常常会遇到一些问题,如设计不合理、材料选用不当、工程量计算错误等。

本文将对园林设计中施工图常见问题的对策进行研究,并提出相应的解决方法。

设计不合理是园林施工图常遇到的问题之一。

设计不合理可能导致施工过程中出现各种问题,影响施工质量和效果。

对于设计不合理的问题,可以通过与设计师沟通,了解设计意图,并根据实际情况进行适当的调整。

施工图的编制人员也需要具备较高的专业水平,能够发现设计中的不合理之处,并及时提出修改意见。

材料选用不当是园林施工图常见的问题之一。

在施工图编制过程中,需要根据设计方案选择合适的材料。

材料选用不当可能会导致施工工艺的不匹配,影响施工的实施。

对于材料选用不当的问题,可以通过与供应商或材料专家的交流,了解材料的性能和适用范围,并根据具体需求进行选择。

在选择材料时,还需要考虑成本、环保性和使用寿命等因素。

工程量计算错误也是园林施工图常见的问题之一。

工程量计算的准确性对于施工的顺利进行至关重要。

工程量计算错误可能导致材料不足或浪费,影响施工进度和效果。

对于工程量计算错误的问题,可以通过施工图的审核和复核等程序来排除错误,还可以借助计算软件和专业人员的指导,提高计算的准确性和效率。

施工图中缺乏施工指导是园林施工图常见的问题之一。

施工图应该为施工人员提供明确的指导,包括施工流程、施工顺序和工艺要求等。

对于缺乏施工指导的问题,可以通过与设计师的沟通,明确施工要求,并将其写入施工图中。

施工图的编制人员还应具备较高的施工经验,能够根据实际情况,为施工人员提供专业的指导和建议。

园林设计中施工图常见问题的对策包括设计合理性的调整、材料选用的优化、工程量计算的准确性和施工指导的提供。

只有通过对施工图常见问题的研究,并采取相应的解决方法,才能保证园林施工图的准确性和可操作性,提高园林设计的质量和效果。

谈园林设计中CAD制图的注意事项

谈园林设计中CAD制图的注意事项

谈园林设计中CAD制图的注意事项卢艳红(太原生态工程学校山西太原030025)摘要:CAD制图是在计算机基础上兴起的一种新兴制图方法,具有良好的空间效果以及辅助设计功能。

在园林设计中应用CAD制图,有利于提高园林设计的科学性及有效性。

本文主要对园林设计中CAD制图的相关注意事项进行了分析,希望能够为相关研究及实践提供有效的参考。

关键词:园林设计;CAD制图;注意事项中图分类号:TU986.2文献标识码:A文章编号:1005-7897(2019)10-0104-02CAD制图在园林设计中具有明显的优势。

如,园林设计中,即使是一种植物的图例,也有可能需要绘制几十次,甚至是上百次,若是采取手工绘图方式,工作量非常大,且图纸比较脏乱,难以确保园林设计效果。

而采取CAD制图方式,只需要借助IN-SERT命令,便能随意插入,可以提高园林设计效率。

但需要注意的是,任何绘图方式均会有一些比较容易忽略的地方,在园林设计中实际应用CAD制图方法的时候,应明确相关注意事项,确保园林设计图纸的完整性,为园林施工提供更有效的指导,从而提高园林工程的建设质量。

1CAD制图科学技术日新月异的背景下,计算机技术不断更新、完善,并在各行各业得到了广泛应用,并为促进行业转型、产业升级做出了重要的贡献。

CAD制图便是在计算机基础上兴起的一种新兴制图方法,目前在园林设计领域中得到了广泛应用。

CAD(Com-puterAided Design),即计算机辅助设计,指的是借助计算机及其图形设备来开展设计工作。

在设计工作中应用CAD技术,为设计工作提供了极大的便利,同时还可以节约设计时间,有利于提高设计效率与质量。

CAD制图方法下,可以借助计算机随时进行修改,相比较于人工绘图方式,不仅十分便捷,还可以将原始方案保留下来。

同时,借助CAD制图方法,还可以将设计师的设计理念最大限度地表现出来,使设计师摆脱了笔墨纸张的限制,从而可以有更多的精力、时间来探索新的设计思路。

CAD园林工程图制作-项目5-绘制园林建筑设计图

CAD园林工程图制作-项目5-绘制园林建筑设计图

单击功能区默认选项卡下“特性”工具面板中的
按钮。
选择菜单栏中的“修改”→“特性”。
按 CTRL+1键。
在末选择任何对象情况下执行上述命令后, 系统会弹出“特性”对话框, 如图(a)所示。 当选取了图形对象后, 如选择一个圆形, 在对话框中会反映出所选圆形对象的特性, 如 图(b)所示。如果同时选择了多个对象, 则在对话框中显示这些对象的共同特性, 同时 在上方的列表框中显示“全部”及所选对象数目。
(a)
(b)

2.特性匹配工具 如果要将某对象的特性复制到另一个对象上, 通过特性匹配工具可以快速实现,
而无需逐个修改其特性。 (1)命令启用方法 在命令行输入MATCHPROP或MA, 并回车。 单击功能区默认选项卡下“特性”工具面板中的 按钮。 选择菜单栏中的“修改”→“特性匹配”。
指定第二个点或 <使用第一个点作为位移>: 50

使光标水平向右并输入位移值50, 完成长度方向拉

回车, 继续使用拉伸命令
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象: 点
在矩形外的右上角指定交叉窗口的一个角
指定对角点:
指定交叉窗口的左下角点
找到 1 个
选择对象: ↙
回车确定
“删除”: 从多线样式中删除元素。
“颜色”: 显示并设置多线样式中元素的颜色。
【基本知识】
一、多线
多线是一种组合图形, 由许多条平行线组合而成, 各条平行线之间的距离和数目 可以根据需要进行调整。园林中常可用于建筑墙体、窗户等绘制等, 能够极大 地提高绘图效率。
(1)命令启用方法 在命令行输入MLSTYLE或MLST, 并回车。 选择菜单栏中的“格式”→“多线样式”。

园林设计中施工图的常见问题分析的.doc

园林设计中施工图的常见问题分析的.doc

园林设计中施工图的常见问题分析的1、园林设计施工图的重要作用园林设计施工图是对整个园林建设方案的具体化,是非常详细、精确以及切实可行的图纸资料。

在整个园林建设施工中,有着至关重要的作用。

它不仅可以使施工人员明确施工任务,也可以为工程结算、管理和验收等方面提供可靠的依据。

因此,园林设计施工图纸必须遵循详细、准确、严格的要求。

园林设计施工图是建立在园林扩初设计的基础,其扩初设计和施工人的设计紧密联系,这就需要设计、制图人员具有较高水平的专业技能,通过对施工现场进行详细的勘探,从而制定出科学合理的施工图,保证园林施工的质量和效率。

2、园林设计施工图常见问题2.1施工图纸设计不规范当前在园林施工图设计方面,主要的不规范之处就是:对于某个部分的设计过于简单,导致分幅图和部分内容详图之间无法衔接,内容设计不详尽,导致无法将设计人员的意图体现出来,对施工造成了很大的麻烦,并且要重新修改图纸才能正常施工;图纸设计人员在设计时并没有调查施工现场,导致设计出的内容无法更好地结合实际;对栽种植物的相关介绍不够规范,可能造成施工过程误砍稀有植物;设计施工图时,对苗圃苗木等介绍不够规范,从而增加了工程实施后结算的难度,同时也会影响施工管理等方面。

而且由于绿化园林中的各种植物之间存在差异性,都会或多或少地受到外界的影响,而且受到施工影响的结果也会不同,若是对所有的植物采用统一的施工技术,则可能造成其死亡,因此,应该针对植物的种类和养护,以及观赏效果综合分析,制定图纸。

2.2结构设计不严谨常见的园林设计施工图,主要是对园内植物、道路和铺装等方面进行设计,再综合其他方面的构造物进行设计。

而在设计图纸时,许多设计人员都忽视了一些较为重要的因素,诸如木结构、钢结构等,这些方面对园林建设的影响又非常大,在这方面缺乏严谨性,就给园林建设过程造成了很大的安全隐患。

同时为了安全考虑,在设计时还需要加入消防车车道,尽量将整个建设工程进行科学合理的设计,提高施工图的设计质量。

园林景观施工图中的常见问题和对策

园林景观施工图中的常见问题和对策

园林景观施工图中的常见问题和对策摘要:园林景观工程施工图是园林绿化施工、工程预决算、工程施工监理和验收的依据,它是表达设计者对环境绿化布置的真实意图。

本文笔者根据多年经验,对园林设计施工图设计顺序及常见问题进行阐述,并提出措施。

关键词:园林景观、施工图、问题与对策园林施工图纸的设计是园林规划的关键,在现阶段园林施工图纸设计还存在深度和内容不统一、设计不规范等情况,上述情况都将会对园林实际施工效率和施工质量产生影响。

因此要设计合理的施工图纸,为施工人员提供可靠的参考依据,保证园林建设质量,推进我国园林建设现代化进程。

1.园林景观施工图的内容及作用园林景观施工图是内容一般包括封面、目录、设计说明、设计图纸等几个部分组成,其中设计图纸是整个施工图的核心部分,设计图纸从最开始的扩初深化设计,到最后进行施工图设计,所有的图纸大致可以分为总平图和节点详图、给排水图和电气图纸几个方面,其中总平图又包括有总平面图、物料平面图、尺寸定位平面图、竖向平面图、坐标定位平面图、网格定位平面图、索引平面图、室外家具布置平面图、室外灯具布置平面图。

节点详图就是设计中各小品、园路、建筑物等的结构构造,通过平立剖面表达在图纸上,让施工人员能清楚的知道设计的东西是长什么样的。

园林景观施工图是施工的依据,其最重要的作用有以下几点:一是能够将园林景观真实的反映出来,施工图就是将园林景观的设计和结构通过平面图的方式展示出来,充分的反映出园林景观在施工后的美感;二是指导施工,施工图顾名思义就是专门为施工人员准备的图纸,有了施工图,施工单位才能制定后续详细的施工方案,才能够具体的施工流程和施工步骤及标准;三是作为后续预算的依据,施工图纸是施工的依据,也就是说,根据施工图纸中标明的材料、用量、植物种类等就能够将施工的方量计算出来,这样一来就能够帮助企业对资金的投入有一个清晰的认识。

1.园林景观施工图的常见问题(一)图纸中常见的问题在园林景观施工图中,比较常见的问题就是施工图纸中的局部地图比较简单,有的图纸只有平面布置图和一些不完善的节点图,这样一来,由于不健全的节点大样图和大比例尺分幅图,不能将设计的意图清晰直观的表达出来,很容易导致施工现场临时性的更改设计和施工方案。

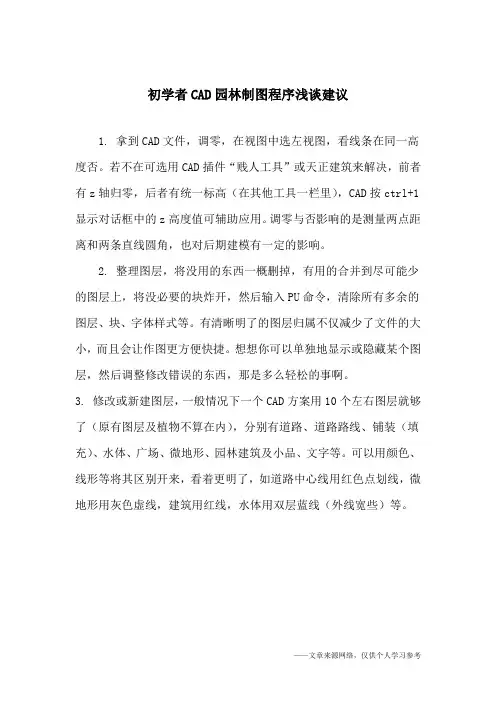

初学者CAD园林制图程序浅谈建议

初学者CAD园林制图程序浅谈建议

初学者CAD园林制图程序浅谈建议
1. 拿到CAD文件,调零,在视图中选左视图,看线条在同一高度否。

若不在可选用CAD插件“贱人工具”或天正建筑来解决,前者有z轴归零,后者有统一标高(在其他工具一栏里),CAD按ctrl+1显示对话框中的z高度值可辅助应用。

调零与否影响的是测量两点距离和两条直线圆角,也对后期建模有一定的影响。

2. 整理图层,将没用的东西一概删掉,有用的合并到尽可能少的图层上,将没必要的块炸开,然后输入PU命令,清除所有多余的图层、块、字体样式等。

有清晰明了的图层归属不仅减少了文件的大小,而且会让作图更方便快捷。

想想你可以单独地显示或隐藏某个图层,然后调整修改错误的东西,那是多么轻松的事啊。

3. 修改或新建图层,一般情况下一个CAD方案用10个左右图层就够了(原有图层及植物不算在内),分别有道路、道路路线、铺装(填充)、水体、广场、微地形、园林建筑及小品、文字等。

可以用颜色、线形等将其区别开来,看着更明了,如道路中心线用红色点划线,微地形用灰色虚线,建筑用红线,水体用双层蓝线(外线宽些)等。

——文章来源网络,仅供个人学习参考。

园林设计中的施工图常见问题

园林设计中的施工图常见问题

园林设计中的施工图常见问题摘要:城市化进程的不断推进,人们对城市园林项目提出了更高的要求,既能缓解城市环境污染问题,还能美化城市形象,让人们从心理与精神上得到满足。

目前,园林项目建设离不开园林施工图纸,施工方主要是将其作为重要依据来发展施工,因此,施工图纸直接影响着园林项目施工效果。

然而,园林设计中施工图时常会面临诸多挑战,成为当前亟待处理的问题。

对此,本文就园林设计中的施工图常见问题及对策展开分析与研究。

关键词:园林设计;施工图;常见问题1园林设计中施工图的主要内容与作用1.1内容园林项目施工图主要包括详细图、设计表明、总图、目录与专业图纸等。

详细图主要包含建筑、园林小品等相对详细的施工图纸,也包含园林路段设计施工图纸等【1】。

如果施工图纸的尺度比拟大,部分平面图为详图,这些详图构成的图纸与总图极为相似。

设计表明那么是绘制施工图纸的主要依据、适用范围与标注方式等,其势必会影响施工者对施工图的具体理解。

目录主要发挥检索作用,观看者与阅读者需要结合目录来快速浏览施工图纸的信息,还能科学分析施工图纸的完整度与合理性。

施工总图主要包含总平面的放线图与竖向图、平面图、索引图和种植总平面图。

索引图的主要作用为检索详图,可让阅读者从图上检索目标性标号,而后,结合目录来找寻目标图。

总平面放线图就是强调施工现场与设计图示等的彼此连接,可采取标注坐标、尺寸与布置方格网的办法,利用仪器设备来把设计施工图形状及时投放到现场。

而总平面竖向图那么规范施工计划竖向上的高程,其可为放线参数、土方量等的计算提供依据。

种植总平面图主要波及到植物种类、大小与根本数量等【2】。

专业图纸是指园林项目给排水、供电与结构三方面的设计,要求由专业项目师来发展设计操作。

1.2作用园林设计时,应制订科学而合理的建设计划,主要波及到园林项目建设细节与实施步骤等。

施工图能对施工任务进行细化处理,通过施工图进行详细而精准的呈现,才能将其作为项目结算的重要依据。

园林设计中施工图中常见问题的对策研究

园林设计中施工图中常见问题的对策研究

园林设计中施工图中常见问题的对策研究园林设计在规划和建设中有着非常重要的作用,在设计之后,施工图的制定则是保证园林工程品质的重要手段,在实际工程施工中,施工图设计中会遇到很多问题,本文将探讨园林设计中施工图常见问题及其对策。

1.设计思想不清晰园林设计师在设计园林时,往往会受到许多因素的影响,设计思想可能会随着时间和旁观者观点的改变而发生变化,导致最终的设计思路不清晰,这将会直接影响到施工图中的表达。

设计师应该清晰明了的表达出设计的思路,使施工人员尽可能准确地理解设计意图。

2.施工图纸缺乏细节在施工图中,如果细节处理不到位,园林工程品质可能会受到影响,这个问题可能包括树木位置、景观配比等因素没有被准确考虑进去。

如果细节缺乏,则施工工艺难以设置,施工纪律也易被打乱,从而影响效率。

3.施工图出现矛盾如果施工图纸中存在矛盾,则将会使施工人员误入歧途,导致浪费时间和资源,严重情况下可能会直接影响工程质量。

在实际设计中,我们需要尽可能的避免出现这种情况,以便在建设过程中更为有效率的工作。

4.施工图纸不规范如果施工图纸不符合规范,则将会使施工工艺不易控制,从而提高了施工难度和效率。

对策:1.明确设计意图在设计之前,必须先明确设计意图,包括环境、文化背景、设计风格等因素。

在施工图的设计中,也应尽可能的清晰表达出这些设计思路。

2.提高细节处理能力在施工图纸中,细节处理是至关重要的一部分,设计师应该尽可能的转化成实际的施工标准,比如对世界范围内普遍适用的栽植技术。

3.合理分配工程任务在施工过程中,需要匹配技术要求,和设计要求。

设计师应合理调整施工人员的任务,以便适应不同的施工环境和任务要求。

4.制定工程质量标准为了保证园林工程品质,设计师应建立明确的工程质量标准。

这可以避免不必要的工程失误,有效提高施工效率。

同时,施工人员也需要坚持根据标准进行工作,这有助于提高施工工艺的控制性。

总结:园林的最终成果并不在设计工作中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

园林施工图里cad技巧及常见问题本贴总结个人园林施工图工作过程中所遇到的cad操作问题。

cad2006,天正7.5的安装和注册。

(express tool记得安装)介绍几个常用系统参数:zoomfactor 设置鼠标滚轮的速度,一般设置100。

filedia 设置为1 -----打开文件或者输入填充命令时却没跳出新的对话框,而必须在命令栏里输入,这样的问题用这个命令解决。

mirrtext 设置为0 。

snapmode 设置0,栅格关着。

直接点击栅格右键设置尺寸。

dragmode 画矩形或弧形或圆的时候非得等到画完才显示,设置onCAD移动命令线条不跟随十字光标:用CO命令的时候本来十字光标那里应该会出现被复制物体的虚匡,答案:dragmode选择自动就可以了。

vtduration 设置为0。

pellipse 设置椭圆为多段线一般还是用pl描一遍吧0.快捷键如何修改注意一点:要保留原来默认的快捷键。

菜单栏,工具,自定义,编辑程序参数。

注意两点:1.快捷键修改成适合左手用2.尽量保留原始快捷键:要嘛一个命令有两个快捷键,比如co和c都是复制,这样,别人在我们的电脑上照样可以使用。

(拿快捷键修改单进行讲解)---这是本人的快捷键,供大家参照,接下来要说的cad 和施工图均用以上修改过的快捷方式。

,我习惯了,呵呵。

1.块和属性块的区别块的用处:B制作的,更快的方式是ctrl+c复制后,ctrl+shift+v黏贴,就成块了,不过块的名字就由cad决定了方便修改汀步花架条等应用,结合div和me的应用,偶尔还有对齐,比如用在弧形花架上,cad操作数块:bcount做快的时候要注意框里的保留删除成块的选择,cad操作.属性块的用处:大多用在一些符号标注和图框上。

属性块的修改:天正右键在位编辑,如果在位编辑没反映,那就重新插入这个块(要知道块名)改颜色或图层可以在位编辑或直接双击后在框里修改块(块和属性快)如何改名:rename,cad操作2.怎么应用布局出图天正命令里的文件布图的定义视口命令ra3.坐标标注天正符号标注里的坐标标注,首先要把图放到0,0点,拿个图来说明。

4.图没法继续缩小面域设置,这个参考书或者F1帮助一般我是投机取巧直接画个矩形然后放大5.图案填充是破碎的讲图移动到0,0点就行。

格式刷一下或者重新填充。

6.aa面积计算aa空格,选择一个闭合的框,如果是几个框,直接用子命令里的o-------举例-------或者用插件lxf,lxf后面讲。

7.填充图案太多怎么办找到填充图案的文件夹,把我们不要的填充图案文件删掉。

8.如何填充对象不被选择选项里的草图里的对象捕捉选项,忽略图案填充对象cad操作一下下面的使用当前标高替换Z值,遇到Z轴有高度的就用这个东西,或者用change改,或者用天正---工具其他工具--统一标高命令。

同样在工具的里的曲线工具里有个消除重线,这个有时候也可以用,cad图里不能用重复的线,cad操作9.从一张图里复制到另一张图,要z a才能找到图因为坐标系不一样cad操作说明有时候一张图复制到另一张图,块会变大或变小,这个要单位设置,单位一律设置为无单位,而且最好设置小数点后面四位,为了画图精确,省得尺寸标注的时候各位出现1或者9如果是块,可能是块的基准点太远。

10.ml线的轴位置设置在子命令里选择jcad操作上无下11.尺寸标注怎么改数据ed命令,但如果我们忘记了这个数据曾经修改过,下次若延伸或剪切,数据不会跟着改变,容易出错或者ch 在文字替换里改或者直接拉长标注基点cad操作总结一下,尺寸标注尽量不要直接在上面改,以免将来改图发生不测。

要嘛直接拉长或拉短基点。

最好的方式就是精准的去画图,我们在格式里把小数点后面设置为四位数,画线时长度和角度控制准了。

12.旋转复制对象(试验)选对象,ro,指定基点,c,输入角度选中对象,点中点,右键,旋转,(选择基点),c,13.F9要关着,要不鼠标会跳14.画一条线输入角度l空格<角度长度任意角度或可设置,比如17度,38度,右键极轴,点设置15.ex空格空格延伸的时候没撞到最前面的那条线ex空格空格,e n 搞定cad操作尽量少用spl画图,不能编辑。

一般用pl线,pl线的直线和弧如何画pl a 一直画,可以画出很顺的线pe用来将几条先变成一条线f命令里:一条pl线可以直接和l线结合为pl线如果遇到样条曲线画的图,建议用pl线描一遍,然后调整顺一点18.块如何在x轴不变的情况下改y轴长度,或者对换ctrl+1,直接在x或y值里改只是小心里面的宽度会变化适合用在配景里19.ucs怎么用一个是坐标,一般我们少改坐标原点。

比如一张图里的某个节点在桌面上看起来是斜的ucs e 选择对象,plan空格空格改回去的时候,ucs w plan空格空格方便作图,还有填充,cad操作填充20.如何修复文件1.文件绘图实用程序修复2.局部打开3.bak文件拷出来,直接改成dwg,然后打开4.找到自动保存的文件夹,把里面跟文件差不多大的文件拷出来,改成dwg,打开21.控制标注的超出基线都一样标注设置里的第一栏固定长度的尺寸界限不同比例的图及相对的尺寸标注样式,距离是比例的8倍,cad操作。

22.如何生成边界bo,改ta 填充或算面积的时候好用23.单行字怎么变成多行字txt2mtxt天正文字表格文字合并24.如何自己制作图案一般天正里的填充图案已经够了有时候我们需要精确的填充或其他情况要新建时比如需要300*300的填充图案:画条3米的线,阵列(注意看预览图),做成里面300*300的网格天正图库图案图案管理新建取名字(300*300),选择图元,图案基点,横竖向间距300,ok!填充一个试试!40.由某一边完整的开始cad填充,格子比如是300*300cad操作天正里的图案图库,图案管理制作一个300*300的填充一个斜的矩形ucs转成水平轴填充图案填充远点指定原点如果是弧形道路,比如也是300*300的饰面材料cad操作比如一米五宽,100米长弧形园路,画一条一米五线,以中点为基点做成块(记得块名),顺着道路中线插入块,然后道路长度线便宜300其他的填充图案,把已填充的复制一个出来,然后用AL进行对齐(比如尺寸300),然后MA刷回去25.快速选择的应用工具---快速选择cad操作对这些东西进行全选或编辑,或者执行某个命令就知道有多少个对象了。

贱人工具箱也可以执行这个命令26.一些工具栏不见了,或者想恢复为默认的怎么办?选项配置重置27.2008cad出现未协调图层怎么办?打开图层管理器,全选,然后右键,协调图层。

cad操作万通平面图28.有些线条无法捕捉最近点pe一下。

29.同一个布局视口,如何显示不同的图层。

在窗口中冻结不要的图层。

cad操作30.图层太多了,怎么删除图层是不能直接在管理器里删除的A pu 不能清理掉的图层肯定在文件夹里有属于它的线b 养成良好的制图习惯,每种线都有自己的图层c 开关图层讲不要的线条删除,然后pud 小区里的原始图内建筑图层太多,用参照(保留原始资料)e 块和块里内容要在同一个图层,或者用0图层。

31.天正的图在装了cad没装天正的图里看不到标注。

a 安装天正b 标注炸开c 建议大家还是安装天正,即使你没在用,在房地产项目里,设计院传过来的建筑施工图里的标注在有安装天正的电脑才看得到,因为建筑设计院的图纸绝大部分都是天正画的。

32.cad里无法点填充填充的范围要在屏幕上全部显示出来。

36.剪切一个对象另一侧所有的线extrim cad操作不过cad要完全安装的情况下才有这个命令。

37.插入参照,插入光栅图像(图片),插入块菜单栏---插入---参照im 或者菜单栏---插入----光栅图像描图的时候图片跑到前面,dr,选择图像,B ok!ps:描图的时候要注意尺寸,照片导入cad后,要把图片变成跟原始大小差不多,比如一条路是4米,我们就用对齐命令al改变图片大小,然后进行描图,尺寸尽量是300的倍数,除非图上本来就有尺寸了。

cad操作.i 顺便说一下,一个块无法修改时就是用这个命令插入这个块然后修改的。

38.选项的使用文件:在自动保存文件位置里,打开相应文件夹,可以找到丢失的某些文件。

显示:十字光标建议为100,执行移动延伸的命令有用。

圆弧和圆的平滑度为1000.打开和保存:另存为2004,要不太高版本有些版本低的打不开自动保存要设置一般是十分钟每次保存时均创建备份文件,这个爱勾不勾,如果你的cad文件常坏,要勾起来,cad文件坏掉后,要它生成的bak文件拷出来,扩展名改为dwg,再打开就行了。

草图:对象捕捉选项里的前两个经常用,第一个就是决定你的填充对象能否被捕捉,第二个一般勾起来,Z轴值为0,图不会乱飞或者不好捕捉。

选择:用shift键添加选择集不要勾,会造成选择第二个对象时,第一个对象就没了。

隐含窗口前面勾要保持着,要不图选不到,cad操作。

配置:重置点下去后,会把cad的标注,视口等工具条是否打开恢复为默认。

39.cad出现问题如果和系统有问题,可以试试这个方法在桌面的cad快捷方式上点右键-属性-兼容性,选"用兼容模式运行这个程序"ps:没遇到cad出现这个问题,这个我没试过。

大家蛮听一下,也许以后有用。

41.一个块,比如有一米乘以一米的大小,插入块后变小了cad操作块的原始大小不是这样的,要嘛编辑块,改大小,要嘛重新写一个块42.cad教育版本cad操作另存为dxf文件,打开,存成dwg文件,搞定!45.画图的时候经常出现致命错误。

有可能是图的问题,也有可能是软件盗版问题,但有一个原则不变,就是画图过程中要不断的ctrl+s保存。

46.如何提高cad速度找个打印出来的图,按照上面的尺寸画,一遍遍画。

或者插入光栅图像,描图,同一张图一遍遍描。

学习不同命令的使用,比如汀步,me或者div插入块永远比一个个画出来块。

改变快捷键,都在左手熟能生巧,画多了就快了。

多交流,别自己会了点东西就藏着掖着,多会一点小技术不代表我们就可以比别人混得好,而且多交流了,大家问你问题,也可以提高你自己,把各自的心得拿出来交流,进步更快的。

48.两条线倒角时无法相交要嘛倒的角度太大要嘛其中一条z轴有方向,改它方向顺便提一下,pl线和l线倒角,l线会和pl线合并成一条线50.块复制到其他文件,为什么图形改变了。

因为本图形里也有同样名称的块。

方法:在本文件改这个块的名字把块炸掉再复制黏贴过去,然后做成块cad操作51.要全选图里的某图层或者某块工具,快速选择53.网格怎么打天正轴网柱子绘制轴网做一个,以后可以一直用。

用填充图案,客户定义,双向54.一个cad文件打开N%(N大于0小于100)后就cad自动关掉第二次再打开它,再打开到N%之前按esc取消,能保存多少算多少(在其他修复方式都不行的前提下)顺便提一下,有时候画了很长时间的图块了修不好很让人崩溃,我的方法是,每天画的图都会发到邮箱里备份,即使在别的地方也可以随时调出来。
