排水沟施工工艺流程
排水沟施工步骤及施工工艺
排水沟施工步骤及施工工艺1. 前期准备排水沟施工前的准备工作非常重要，确保施工的顺利进行。
以下是前期准备的步骤：- 仔细查看工程设计图纸，了解排水沟的位置、尺寸和施工材料等要求。
- 准备所需的施工材料和工具，包括水泥、砂石、钢筋网等。
- 清理施工现场，确保施工区域干净、平整。
2. 排水沟布线布线是排水沟施工的第一步，它的准确性关系到后续施工的质量。
- 根据设计图纸上的要求，使用墨线或者白线等工具将排水沟的位置和尺寸标记在地面上。
- 使用测量工具，如尺子或皮尺，确保布线的位置和长度准确无误。
- 将布线和地面固定，防止在施工过程中移动或失真。
3. 开挖土地开挖土地是排水沟施工的关键环节，它决定了排水沟的深度和宽度。
- 使用挖掘机或手工工具，按照设计要求和布线的位置，逐步开挖土地。
- 确保排水沟底部平整，没有大的凹凸不平或砾石。
- 根据设计要求，开挖出符合排水沟宽度和深度的坡度。
4. 安装排水沟排水沟的安装是排水系统中最重要的一步，它决定了排水效果的好坏。
- 在排水沟开挖好的沟槽中，先铺设一层砂石，厚度约为10~15厘米。
- 将预制的排水槽或钢筋网放置在沟槽中，确保与沟底和沟壁紧密贴合。
- 如果需要，可以根据设计要求，连接多个排水槽或钢筋网，形成连续的排水系统。
5. 固定排水沟为了保证排水沟的稳定性和耐久性，需要对排水沟进行固定。
- 使用水泥浆将排水沟底部和侧壁固定，确保排水沟与土壤之间没有空隙。
- 在排水沟两侧设置支撑材料，如嵌砖或混凝土墩，以增加排水沟的稳定性。
- 检查排水沟的固定效果，确保排水沟不会在使用过程中移动或倾斜。
6. 施工验收排水沟施工完成后，需要进行施工验收，确保施工质量符合设计要求。
- 检查排水沟的尺寸、坡度和固定等环境，与设计要求进行对比。
- 检查排水沟的排水效果，演示利用自然降雨或人工灌水进行测试。
- 在验收合格后，及时清理施工现场，清除多余的土壤和材料。
以上是排水沟施工的步骤及施工工艺，通过规范的施工操作和质量控制，可以确保排水沟的稳定性和排水效果。
排水沟施工方法及施工工艺
施工方法及施工工艺1．施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2．施工方法（1）沟槽开挖护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
（2）片石砌筑沟槽检验合格后，先用木桩每15米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
材料要求：1、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
2、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
3、施工现场不堆放不合格材料，废弃的材料及时清理出场。
沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。
排水沟施工步骤及施工工艺
排水沟施工步骤及施工工艺
排水沟的施工是建筑工程中重要的一部分，确保排水系统的正常运行和土壤排水的有效性。
以下是一份针对排水沟施工的步骤和工艺的指南。
步骤一：项目准备
1. 确定排水系统的需求和设计要求。
2. 评估施工区域的土壤类型、地下水位和附近水源情况。
3. 确定所需的材料、设备和人力资源，并进行采购和准备。
步骤二：勘测和定位
1. 在施工区域使用测量仪器进行勘测，确定排水沟的位置和长度。
2. 根据设计要求，在地面上标出排水沟的轮廓。
步骤三：挖掘和清理
1. 使用挖掘设备按照设计要求挖掘排水沟的坑槽。
2. 清理坑槽底部，确保没有杂物和碎石。
步骤四：安装排水管道
1. 根据设计要求，安装排水管道到排水沟的坑槽中。
2. 确保排水管道的坡度适当，以便顺利排水。
步骤五：设置排水沟结构
1. 按照设计要求，在排水沟上安装排水格栅、下水道口等结构。
2. 确保排水沟结构的稳固和密封。
步骤六：填充和覆土
1. 用适当的填充物填满排水沟的周围空隙，并压实。
2. 在排水沟上方覆盖适当的土壤层，以达到平整的地表。
步骤七：验收和维护
1. 进行施工质量验收，确保排水沟符合设计要求。
2. 定期检查和维护排水沟，清除堵塞物和杂草。
以上是排水沟施工的步骤和工艺指南，供参考。
在施工过程中，请确保遵守当地的法律法规和安全标准。
排水沟施工
排水沟施工
作为排水设施，排水沟在施工过程中严格控制排水坡度，及变形缝位置的防水处理。
（1）工艺流程
略
（2）作业要点
1、基底处理
开挖完沟底后，用打夯机夯实沟底，同时修整沟底，如局部超挖则应用相同土质填补，整实至接近天然密实度，或用砂或砂砾石填补整实。
2、底板浇筑
混凝土振捣时，要振捣均匀，振动棒应保持与模板 10～20cm间距，避免振捣棒接触模板使模板变形，振捣完成后派专人进行收面，根据设计设置变形缝。
3、沟壁浇筑
已浇筑底板混凝土面与沟壁交接处必须凿毛以增强底板混凝土和墙身混凝土之间的连接，防止裂缝、崩塌或脱落。
浇筑沟壁混凝土应连续进行，如必须间歇，时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕，根据设计设置变形缝。
4、养护
混凝土浇筑完成后立即安排专人负责养护，混凝土表面覆盖土工布，定时洒水，使土工布保持湿润。
5、盖板安装
沟壁混凝土达到强度后安装盖板，安装前按照图纸复合排水沟尺
寸、标高，确认无误后开始安装。
安装时采用同强度砂浆固定盖板。
6、安全文明施工
①砼运输车及输送泵的清洗，项目部设置二级以上污水沉淀池，经沉淀后排放。
②砼浇筑后进行养护使用的塑料布和覆盖物及时回收，防止污染周围环境。
③混凝土浇筑完毕后及时清理施工区域内遗落的混凝土料。
养护过程中避免场地内造成积水。
（3）现场标准化作业
略。

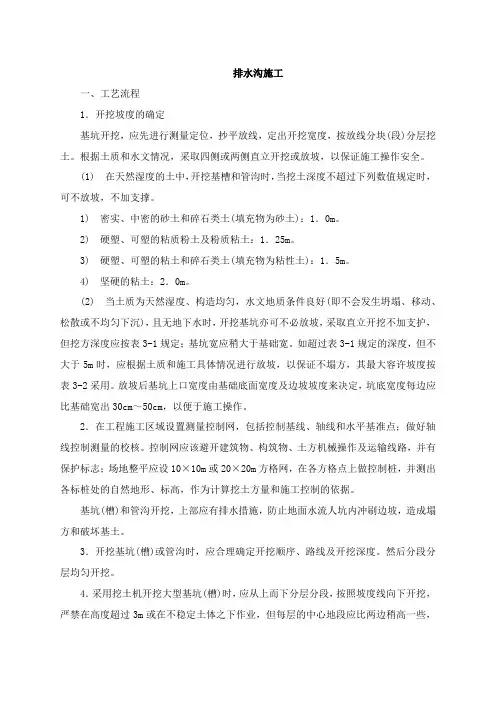

排水沟施工
排水沟施工一、工艺流程1．开挖坡度的确定基坑开挖，应先进行测量定位，抄平放线，定出开挖宽度，按放线分块(段)分层挖土。
根据土质和水文情况，采取四侧或两侧直立开挖或放坡，以保证施工操作安全。
(1) 在天然湿度的土中，开挖基槽和管沟时，当挖土深度不超过下列数值规定时，可不放坡，不加支撑。
1) 密实、中密的砂土和碎石类土(填充物为砂土)：1．0m。
2) 硬塑、可塑的粘质粉土及粉质粘土：1．25m。
3) 硬塑、可塑的粘土和碎石类土(填充物为粘性土)：1．5m。
4) 坚硬的粘土：2．0m。
(2) 当土质为天然湿度、构造均匀，水文地质条件良好(即不会发生坍塌、移动、松散或不均匀下沉)，且无地下水时，开挖基坑亦可不必放坡，采取直立开挖不加支护，但挖方深度应按表3-1规定；基坑宽应稍大于基础宽。
如超过表3-1规定的深度，但不大于5m时，应根据土质和施工具体情况进行放坡，以保证不塌方，其最大容许坡度按表3-2采用。
放坡后基坑上口宽度由基础底面宽度及边坡坡度来决定，坑底宽度每边应比基础宽出30cm～50cm，以便于施工操作。
2．在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。
控制网应该避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；场地整平应设10×10m或20×20m方格网，在各方格点上做控制桩，并测出各标桩处的自然地形、标高，作为计算挖土方量和施工控制的依据。
基坑(槽)和管沟开挖，上部应有排水措施，防止地面水流人坑内冲刷边坡，造成塌方和破坏基土。
3．开挖基坑(槽)或管沟时，应合理确定开挖顺序、路线及开挖深度。
然后分段分层均匀开挖。
4．采用挖土机开挖大型基坑(槽)时，应从上而下分层分段，按照坡度线向下开挖，严禁在高度超过3m或在不稳定土体之下作业，但每层的中心地段应比两边稍高一些，以防积水。
5．在挖方边坡上如发现有软弱土、流砂土层时，或地表面出现裂缝时，应停止开挖，并及时采取相应补救措施，以防止土体崩塌与下滑。
排水沟施工方法及施工工艺
排水沟施工方法及施工工艺施工方法及施工工艺1．施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2．施工方法（1）沟槽开挖护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10～15cm时，改以人工挖掘.人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
（2)片石砌筑沟槽检验合格后，先用木桩每15米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
材料要求：1、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷,表面清洁无污染。
2、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3～5min 后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用.3、施工现场不堆放不合格材料,废弃的材料及时清理出场。
沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10～15cm(2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开,不得贯通.较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润,若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆,宽度要一致，不能有假缝，当分几段同时砌筑时,相邻高差不大于1。
排水沟施工方案
排水沟施工方案1.1 施工工艺及流程①排水沟施工工艺及流程施工工艺见图 1- 1 所示：图 1- 1 矩形排水沟施工工艺流程②沟盖板预制安装施工工艺及流程施工工艺见图 1-2 所示：图 1-2 盖板制作安装工艺流程1.2 施工准备(1)技术准备①技术主管组织有关人员进行图纸会审，复核设计图及工程数场地硬化找平覆盖养生 施工准备混凝土浇注模板制安取板安装钢筋制安验收施工准备 测量放桩 沟槽开挖、 报验混凝土浇筑 设置沉降缝 混凝土养护安装盖板验收量，根据设计资料认真做好导线复测工作和水准复测工作。
②根据控制测量结果放出水沟中桩及边桩，每25 米做一个高程控制桩，标记沟槽开挖深度。
③对所有参加施工人员进行施工安全交底和技术交底。
(2)试验准备①水泥混凝土应有标养试块和现场同条件准养护试块。
②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。
(3)材料准备矩形排水沟沟身所用材料为C20 片石混凝土。
盖板为C30 钢筋混凝土盖板，盖板长80cm，宽52cm，厚12cm，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，检测不合格的材料及时清除出场。
(4)机械准备设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。
(5)现场准备①作好施工现场的“三通一平”工作,保证进场后可立即投入施工。
②查明基底管线分布情况并完成迁改或采取可靠的保护措施。
1.3 排水沟施工方法矩形排水沟均为混凝土预制盖板排水沟，沟身采用C20 片石混凝土，盖板采用C30 混凝土，水沟侧壁与水沟底厚均为24cm，具体结构及细部尺寸(均以米计)，如图所示：(1)沟槽开挖排水沟分段施工，分段放样，每25 米一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10~ 15cm 时，改以人工挖掘。
排水沟施工方案
排水沟施工方案一、工艺流程定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土1、定位放线测量1.1定位原则：根据地下原有构筑物：管线和设计图纸实际情况，充分研究分析，合理布局，充分考虑现行国家规范规定的各种管线的间距要求，现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。
1.2定基堆点：按照交接的永久性水准点，将施工水准点设在稳固和通视之处，距离沟边10m左右，沿沟槽方向定出沟槽中心线和检查井的中心点，并与固定的建筑物相连。
新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记，核对新旧排水沟的底标高是否合适。
1.3测量放线：根据导线桩测定沟槽的中心线，在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩，用两个控制点控制此桩，将检查井位置相继用短木桩钉出。
根据设计坡度计算挖槽深度，放出上开口挖槽线，测定检查井等附属构筑物的位置。
2、沟槽开挖2.1槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。
2.2用机械开槽或开挖沟槽后，当天不能进行下一道工序作业时，沟底应留出200mm左右的一层土不挖，待下道工序前用人工清底。
2.3沟槽土方应堆在沟槽的一侧，便于下道工序作业。
2.4堆土底边与沟槽边应保持一定的距离，不得小于1.0m，堆土高度应小于1.5m 。
2.5沟槽边坡的大小与土质和沟槽深度有关，当无设计要求时，应符合表1-1的规定。
表1-1沟槽边坡坡度2.6人工挖槽深度宜为2.0m左右。
2.7人工开挖多层槽的层间留台宽度应不小于500mm。
2.8槽底高程的允许偏差不得超过下列规定：2.9.1设基础的重力流排水管沟沟槽，允许偏差为±10mm。
3、基底处理3.1地基处理应按设计规定进行，施工中遇到与设计不符的松软地基及杂土层等情况，应会同设计人员协商解决。
3.2挖槽应控制槽底高程，槽底局部超挖宜按以下方法处理：3.2.1含水量接近最佳含水量的疏干槽超挖深度小于或等于150mm时，可用含水量接近最佳含水量的挖槽原土回填夯实，其压实度不低于原天然地基上的密实度，或用石灰土处理，其压实度不应低于95%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选doc
排水沟施工方案
1、排水沟施工工艺流程
1.1 施工工艺
测量、放线T土方开挖T垫层T浇筑砼墙T抹灰T砼压顶T盖板安装。
1.2 施工准备
按照体育场场地工艺图纸要求准备水泥、钢筋、砂子、模板等材料工具，并按工作量及工期要求调配施工人员按时进场。
1.3 施工要点
为保证钢筋混凝土盖板的强度，在钢筋绑扎、混凝土配比、振捣等工序配专职质检员检查并记录。
排水沟沟盖板的标高要严格控制，每块沟盖板的进水孔要调齐，沟盖板要用模板预制。
2、施工流程及方案2.1 预制水沟盖板：
在施工现场预制沟盖板，达到设计强度的70%后再运至施工部位进行安装。
2.1.1 按照图纸设计的盖板规格制作模板，一定保证模板稳定，不许出现变形。
2.1.2 按照图纸要求布置钢筋。
2.1.3 注意箍筋弯头位置要错开绑扎。
2.1.4 在砼浇捣前要校准模具的角度和尺寸，并作临时固定。
2.2 浇筑排水沟：
2.2.1 应准备：洋镐、铁锹、风钻、小推车. 组织人员进行图纸熟悉、了解每段高程，测量给出标桩，应注明下挖深度。
土方开挖应在给定施工段进行，该工程排水沟槽开挖无须放坡及支撑，主要是每个施工人员了解自己在该段的下挖深度，以免造成返工，排水沟底视土质情况可留出10〜15m 土层不挖，留作垫层之用。
2.2.2 土方开挖后，质检人员要认真对土方开挖后基槽进行测量，对不合格之处要进行修理，
对超挖、欠挖处要进行挖方后或填方处理，确认达到要求后方可进行下道工序。
土方开挖过程中，要注意轴线、深度，两人同时在同一段施工时不能面对进行，以避免撞伤，应背向施工并保持一定距离，在每段相接处尤其重要。
2.2.3 砼工程施工前应做出配合比试验，对现场要进行称量工作，以保证砼配合比的准确性。
砼施工对该道工序来讲，一定要保证其密实度，因为以坡度进行排水的无任何管道，该沟内沉沙井将长期积水，所以要求砼垫层在施工一定要保证其质量，采用平板振动器至少振3〜5 遍方可。
砼工程在施工时要注意使用的机械电源要有可靠的保证，不得产生跑电、漏电现象，施工人员要佩戴安全所须的工作服装，必须穿绝缘胶鞋进行施工，以免造成意外事故。
2.3 排水沟沟壁施工
2.3.1 采用钢筋混凝土浇筑，本道工序以水泥工为主，该工序对全工程起到决定性的作用，它进度的快慢决定了整个工程的工期，为了确保工程进度，本公司将投入足够的人力物力。
2.3.2 浇筑前应对砼垫层进行抄平工作，在确认垫层达到要求后，方可进行浇筑工作，浇筑时应进行拉线操作，对凹凸不平之处用细石砼填补，使得沟面达到一致坡度，防止在同一坡度线上产生错位等现象。
2.3.3 浇筑沟壁时，应按照浇筑规范进行，对所用砼要保证质量，所用水泥必须有出厂合格证书，现场对水泥要进行安定性试验，对水泥砂浆的配合比要严格控制，并随机做出水泥砂浆试块，按期做出强度试验报告。
2.3.4 地沟抹灰采用1 ：2 水泥砂浆进行，对沟底抹灰时标高应严格控制。
该工程采用地沟排水，故坡高要按设计图纸严格控制，不得产生出现积水现象。
要随抹随压光，因地沟带一定的坡度，在抹灰过程对抹灰砂浆的配合一定应按照比例进行拌合。
沟壁的抹灰一定光滑平整，均保持颜色一致。
精选doc
2.4 排水沟砼压顶砼压顶是关系到盖板平整度的关键，对砼压顶施工提出严格质量要求是十分必要的，它的误差将导致盖板上平的偏差。
砼压顶模板支撑时，要对其上平严格控制，本工程模板采用组合式钢模板，对压顶砼上，平用L75X75X5的角钢做上平面，以保证其标高的准确性。
砼压顶所用材料均应有出厂合格证书和现场的试验，配比按配合比通知单严格称量，以保证其质量。
振动器采用插入式振动器进行施工。
2.5 砼盖板安装
砼盖板安装时要确保其上平的标高，对基层出现问题应用高标号砂浆进行找平。
砼盖板在安装过程中一定要二人同时抬起，放至沟顶时应注意避免受伤，每层盖板安装时，须设专人对其进行检测，运输时要注意安全，教育施工人员以安全为天的安全意识。
2.6 土方回填
地沟施工完成后，沟外侧的土方回填往往引起人们的注意，但在该工程中侧壁的沉陷将直接影响到工程的质量，因此不可忽视。
在该工程的施工中本公司将派专人进行，打人工夯逐层进行夯填，每层夯填完毕应进行检查。
2.7 排水沟施工是保证整个场地排水畅通与否的关键，本公司在此施工中将投入较大的精力进行，对每一个分项都将严格执行国家有关的规范及标准进行验收，对不符合质量要求的工
序决不姑息，做到每道工序有检查有交接，责任落实到人，确保排水沟的质量。
