登高架设培训

1、扣件：采用螺栓紧固的扣接连接件 。 1.1 直角扣件：用于垂直交叉杆件间连接的扣件。 1.2 旋转扣件: 用于平行或斜交杆件间连接的扣 件。 1.3 对接扣件: 用于杆件对接连接的扣件。（一个 对接口件的承载能力比搭接的承载能力大2.14 倍）。对接扣件安装要朝上和朝内。对接扣件 不能单独安装 1.4 防滑扣件: 根据抗滑要求增设的非连接用途扣 件。
38
39
40
41
42
43
44
45
46
二、脚手架搭设与规范要求
概述
“脚手架”，是一种临时搭 建的结构，备有通道，人员 可以在上面工作或经过，或 者用于放置材料和设备。
搭建一个合格的脚手架， 在保证高处作业人员生命安 全方面，是最行之有效的方 法。
47
脚手架构造及术语
48
横向水 平杆
•
窗的形式：平开窗、固定窗、悬窗、 立转窗、推拉窗
•
窗的尺度：采用扩大模数3M数列作为洞口的
标志尺寸
屋顶
房屋最上部的围护结构，有平屋盖、坡屋盖、其他形式的屋盖（拱屋盖、折板屋盖、薄壳屋盖、桁 架屋盖、悬索屋盖、网架屋盖）几种形式。
第四章：高处作业的设备设施
第四节：脚手架
37
一、脚手架用途分： 1、 用于结构施工作业的搭设的脚手架，称为结构架或承重架， 它承受较大荷载。 2、用于装修施工作业面搭设的脚手架，称为装修架。 3、为支撑模板搭设的脚手架，称为支模架。 4、高压线、通道、建筑工程四周旁边搭设的，起安全保护作 用的脚手架，称为防护架。
这都是通用的检查项。安全帽外观的检查
也不例外。同时安全帽由于材料原因，久 经使用的安全帽更要检查表面弯曲面是否 有细缝等情况
9
2、其次在于检查帽衬、帽带、帽箍等 零部件是否完好无损。帽箍与帽壳之间的
连接牢固情况也需要检查。一般用力的拉
一下，就可感觉出是否牢固。再试戴安全 帽，调节帽带，使安全帽能紧贴头部，即 使被砸中也不会掉落。测试锁扣的有效性。
1
第二章：高处作业基础知识
第一节：高处作业的定义、分级
2

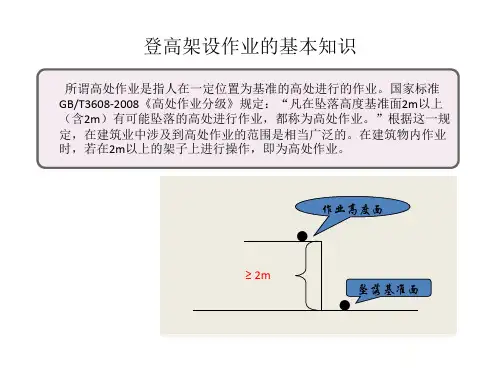

一、高处作业定义：
高处作业：在坠落高度基准面2m以上（含2m）有可能坠落的高处进行的 作业，均称为高处作业。 作业高度：作业区各作业位置至相应坠落高度基准面之间的垂直距离中 的最大值。 坠落高度基准面：通过可能坠落范围内最低处的水平面。 可能坠落范围：以作业位置为中心，可能坠落范围半径为半径画成的与 水平面垂直的柱形空间。 可能坠落半径：为确定可能坠落范围而规定的相对于作业位置的一段水 平距离。 基础高度：以作业位置为中心，6m为半径，画出的垂直于水平面的柱形 空间内的最低处与作业位置间的高度差。 二、高处作业级别： 作业高度在2~5m时， 称为一级高处作业。 作业高度在5~15m时， 称为二级高处作业。 作业高度在15~30m时，称为三级高处作业。 作业高度在30m以上， 称为特级高处作业。
6
2、安全防护用品的基本要求 单位应建立包括购置、验收、登记、发放、保管、 使用、更换和报废等内容的安全防护用品管理制度， 安全防护用品应由专人管理，定期检查，并按照国 家有关规定及时报废、更新。
7
二、如何正确使用安全帽
8
1、防护用品的使用，检查外观是第一步
的。表面是否有破损，零部件是否完好。
否有损坏，均应更换。同时避免将安全帽接
触火源或腐蚀性源。更应避免将安全帽当做 板凳。尤其是在工人开饭期间或者中途休息
期间，这种现象时有发生
13
6、安全帽最好是个人使用，避免公用。 同时安全帽的使用期限一般在2~3年。应该 及时更换。避免超限期使用
14
三、防滑劳保鞋
15
防滑劳保鞋是一种对足部有安全防护作用的鞋。
•
二
50~100年
三 四
25~50年 5年以下
建筑物的组成
基础
• 基础：建筑物地面以下的承重构件，它承受建 筑物上部结构传下来的全部荷载，并把这些荷 载连同基础本身的重量一起传到地基上。
地基：是承受由基础传下来的荷载的土层。 分类：
• •
按基础的形式：条形基础、独立式基础、联合基础
按基础的材料：砖基础、石基础、混泥土基础、 毛石混泥土基础、钢筋混泥土基础 按基础的深浅：浅基础（埋深小于等于5m） 深基础（埋深大于5m）
建筑物：供人们在其中生产、生 活或者进行其他活动的房屋或场 所。 构筑物：间接供人们使用的建筑 ，如水塔、烟囱、纪念碑等。
•
建筑概论
建筑学：从广义上说，是研究建筑物及其环境的学科，建筑学的内容
通常包括技术和艺术两个方面，是一门横跨工程技术和人文艺术的， 技术和艺术相结合的学科。建筑学的服务对象不仅是自然的人，也是 社会的人，不仅要满足人们的物质需求，也要满足他们的精神需求。
楼地层
• 楼盖层：分隔上下楼层空间，将荷载传递给墙或 柱
楼盖层组成：面层、楼板、顶棚
• 地坪层：分隔大地和底层空间，将荷载传递给基 础 地坪层组成：面层、垫层、素土夯实层 • • 阳台：室内外过渡空间，为人们提供户外活动的 场所。 雨篷：设在房屋出入口的上方，为了雨天人们在 出入口处作短暂停留时不被雨淋，并起到保护门 和丰富建筑立面造型的作用。
10
3、为脱落安全帽的便携性，在帽衬顶端 与帽壳内顶留出25~50cm的空间，同时调节 舒适度，避免帽衬压迫大脑。不利于长时间 佩戴
11
4、调节安全帽的箍度，使安全帽戴正戴
稳。安全帽的帽箍是可以调节的，千万不要
随意变更安全帽的尺寸，更不要在安全帽上 打孔。，无论是
52
53
脚手架立杆
6.3.1每根立杆下面宜设 置底座或垫板
54
底座安放标准
1 底座、垫板均应准确的放在定位线上。 2 垫板应采用长度不少于2跨、厚度不小于50mm、宽度不 小于200mm的木垫板。
• a=(A-C)/2 (A开间净宽，C梯井宽，a梯段宽)
• B=D1+D2+L (B楼梯间进深净长度，D1休息平台宽，D2楼层平台宽)
门窗
•
门的形式：平开门、弹簧门、推拉门、 折叠门、转门 • 门的尺度： 高度不宜小于2100，设亮子加300~600 宽度：单扇门700~1000，双扇门1200~1800, 2100以上做三、四扇
纵向水 平杆
立杆 扫地 杆 步 跨
49
构配件-----钢管
3.1.1脚手架钢管应采用现行 国家标准《直缝电焊钢管》 GB/T13793或《低压流体 输送用焊接钢管》 GB/T3091中规定的Q235 普通钢管 3.1.2脚手架钢管宜采用 Ø48.3*3.6mm钢管。每 根钢管的最大质量不应大 于25.8kg，取消了 φ 51×3.0mm钢管
50
构配件-----扣件
3.2.1 扣件应采用可锻铸铁或铸 钢制作，其质量和性能应符合 国家标准《钢管脚手架扣件》 GB15831的规定，采用其他材 料制作的扣件，应经试验证明 其质量符合该标准的规定后方 可使用。 3.2.2 扣件在螺栓拧紧扭力矩达 到65N.m时，不得发生破坏
51
脚手架基本部件
•
弧形楼梯
踏步常用高度尺寸 名称 踏步高h（mm） 住宅 150~175 幼儿园 120~150 学校、办公楼 150~160 医院 120~160 剧院、会堂 120~150
踏步宽b（mm） 梯段宽度：
260~300
260~280
280~340
300~350
300~350
• 梯 段 宽 度 应 根 据 紧 急 疏 散 时 要 求 通 过 的 人 流 股 数 多 少 确 定 ， 每 股 人 流 按 550~600mm ， 双 人 通 行 时 为 1100~1200mm，三人通行时为1650~1800mm，余类推。 • 梯段长度（L）是每一梯段的水平投影长度。L=bX(N-1) 梯井宽度：指梯段之间的空档，为了安全，宽度60~200为宜。 楼梯尺寸计算： • N=H/h (N每层步数，H层高，h踏步高) • L=(0.5N-1)Xb (L梯段水平投影长，b踏步宽)
4
第二节：安全防护用品的 标准、验收和使用
5
一、安全防护用品的标准、验收和使用 安全防护用品，也称劳动防护用品，是指在施工作业过程 中能够对作业人员的人身起保护作用，使作业人员免遭或减轻 各种人身伤害或职业危害的用品。 （一）安全防护用品 1、分类：防坠落安全防护用品、防触电安全防护用品和其他 安全用具三大类 （1）防坠落安全防护用品主要有：安全带、安全帽、安全网、 安全自锁器、水平安全绳、防滑鞋等。 （2）防触电安全防护用品主要：电容型验电器、绝缘杆、绝 缘胶垫、绝缘鞋、绝缘手套、防静电服等。 （3）其他防护用具主要有：脚扣、登高板、梯子、安全围栏、 临时遮拦和安全标志等。
墙和 柱
类型： • • • • • • • 位置和方向：外墙、内墙、纵墙、横墙 受力情况：承重墙、非承重墙 材料：实体墙、空体墙、组合墙 施工方法：块材墙、板筑墙、板材墙 墙脚构造 窗台 门垛
细部构造：
•
• •
圈梁
构造柱：承重构件 变形缝：伸缩缝、沉降缝、防震缝
楼梯
组成：梯段、平台、栏杆扶手 形式： • • • • • • • 直行单跑楼梯 直行多跑楼梯 平行双跑楼梯 平行双分双合楼梯 折行多跑楼梯 交叉跑楼梯 螺旋形楼梯
建筑设计：指建筑物在建造之前，设计师依照建设任务书的要求，通盘考虑
甲方需求、建筑功能、建筑造型和有关技术章程进行设计，最后形成以图纸为 主的技术性文件作为工程建设的依据。
二阶段设计：方案设计、施工图设计 三阶段设计：方案设计、技术设计、施工图设计
悉尼歌剧院
悉尼歌剧院，位于悉尼市区北部，是悉尼市地标建筑物，由丹麦建筑师约恩· 伍重设计，一座贝壳形屋顶下方是结合剧院和厅室的水上综合建筑。该建筑1959年3月开 始动工，于1973年10月20日正式竣工交付使用，共耗时14年。 它的外形犹如即将乘风出海的白色风帆，又好像是三颗洁白无瑕的大贝壳，在清晨和黄昏，给世人展现出不同的迷人风采。据设计师描述，它的设计灵感来自切开的 橘子瓣。
