电缆分支箱电缆分支箱：功能、设计和安装引言：电缆分支箱是电力系统中重要的电气设备之一，用于分配电力、保护电力设备，提高电力系统的安全性和可靠性。
本文将介绍电缆分支箱的功能、设计和安装的相关内容。
一、电缆分支箱的功能电缆分支箱主要用于电缆线路的分配和连接，它起着分支、接线、保护和监测等重要功能。
具体包括以下几个方面：1. 电力分配：电缆分支箱可连接多条电缆线路，并将电力分配给不同的设备、系统或区域。
它将高压电缆连接到低压设备上，起到电能分配的作用，满足各种电力需求。
2. 电力保护：电缆分支箱配备了保护设备，如断路器、熔断器等，用于监测电流和电压，并在出现异常情况时切断电路，以保护电力设备。
3. 线路连接：电缆分支箱可以将电缆连接到其他设备或电力系统，实现电气线路的连接和延伸。
它在不同的电缆线路之间起到连接桥梁的作用，确保电力从一处流向另一处。
4. 监测和控制：电缆分支箱可以通过监测设备对电流、电压、功率等参数进行实时监测，并可以通过控制设备实现对电力系统的控制和调节。
二、电缆分支箱的设计要点电缆分支箱的设计应考虑以下几个关键要点，以确保其功能和安全性：1. 结构设计：电缆分支箱的结构应符合电力设备的要求，通常采用金属材料制作，并具有足够的强度和耐腐蚀性能。
箱体应具备良好的密封性能，以防止灰尘、湿气和其他有害物质进入。
2. 连接方式：电缆分支箱的连接方式应便于安装和维护，常见的连接方式包括横向和纵向的连接孔、连接片等。
合理的连接设计可大大简化安装和维护工作。
3. 保护装置：电缆分支箱中应配置合适的保护装置，如断路器、熔断器等，以保护电力设备和线路的安全运行。
这些保护装置应根据实际需求选择合适的类型和规格。
4. 排热设计：电缆分支箱在长时间运行时会产生一定的热量，为了确保电缆分支箱内部的温度不过高，应设计合理的散热系统，例如风扇、散热片等，以保持设备的正常工作。
5. 标识和标签：电缆分支箱中的电缆和连接点应进行明确的标识和标签，以方便维护和操作人员的辨识和操作。
德勒控股 电缆分支箱安装、使用与维护手册说明书
高压成套元器件High-voltage Components GLOBALElectrical SystemsD X N-Q德勒控股集团德勒控股集团德勒控股集团德勒控股集团L-3户内高压带电显示器JSY-Ⅰ注：反向电磁锁要定做CG5-10Q/95×130(130.140.145.150)4-M10VS1-3150A 触臂材料：紫铜硫化处理（注：该型触臂为加长型，适用于大电流隔离车）VS1-4000A 触臂材料：紫铜硫化处理E ECL2601488105240330962425C10-9X19C外形及安装尺寸型号规格L E C JN15-12/31.5-150JN15-12/31.5-210JN15-12/31.5-27553565581015021027539651664627527575810185软连接两孔距L=400mm20-9X19969696主轴母线解触头4060404-φ113271101736462025170701602303558858240R 277外形及安装尺寸主要技术参数外型及安装尺寸使用场所低压使用场所电容使用场所配电(S)注：1、虚线框为计数器显示部分的外形尺寸，此图为柜门正面图；2、只需在柜门上开三个安装孔（3-Φ3.4)和一个信号线插件孔Φ21；3、将计数器背面的三个安装孔与柜门上开的三个安装装孔一一对应，然后在柜门内侧用自攻螺丝拧紧，信号连接线插头通过Φ21的孔插入计数器背面的信号线插件孔中。
TBP系列三相四相组合式过电压保护器（组合式避雷器）6KV、10KV、35KV接线端子示意图24.724132LL10-W 安装支架外形尺寸138.325050138.320LL10-W 灯体LL10-W 安装支架装配好的LL10-W可通过卡脚或螺钉装配。
装配时先固定安装支架，外形及安装尺寸图外形图199139118单位：mm注意：本产品需在柜门上开具尺寸为179±0.5mm 图）作为固定本产品用。
电缆分支箱通用技术规范
12kV~24kV 电缆分支箱通用技术规范12kV/24V 电缆分支箱技术规范书通用部分目录1 总则 (2)一般规定 (2)招标人应供应的资格文件 (2)合用范围 (3)对设计图纸、说明书和试验报告的要求 (3)标准和规范 (5)招标人一定提交的技术参数和信息 (6)备品备件 (7)专用工具与仪器仪表 (7)安装、调试、性能试验、试运转和查收 (7)2 设计与构造要求 (7)电缆分支箱技术参数 (7)通用要求 (7)电缆分支箱主要零件 (10)电气一次接口 (11)电气二次接口 (13)土建接口 (14)3 试验 (16)型式试验 (16)出厂试验 (17)现场交接试验 (18)4 技术服务、工厂查验和监造 (18)技术服务 (18)工厂查验和监造 (18)1总则一般规定1.1.1 招标人应具备招标通告所要求的资质，详细资质要求详见招标文件的商务部分。
1.1.2 招标人须认真阅读包含本技术规范（技术规范通用和专用部分）在内的招标文件论述的所有条款。
招标人供应的12kV/24kV 电缆分支箱应切合招标文件所规定的要求。
1.1.3 本招标文件技术规范提出了对12kV/24kV 电缆分支箱的技术参数、性能、构造、试验等方面的技术要求。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对全部技术细节做出规定，也未充足引述有关标准和规范的条则，招标人应供应切合本技术规范引用标准的最新版本标准和本招标文件技术要求的崭新产品，假如所引用的标准之间不一致或本招标文件所使用的标准与招标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 假如招标人没有以书面形式对本招标文件技术规范的条则提出差别，则意味着招标人提供的设备完好切合本招标文件的要求。
若有与本招标文件要求不一致的地方，一定逐项在“技术差别表”中列出。
1.1.6 本招标文件技术规范将作为订货合同的附件，与合同拥有同样的法律效劳。
本招标文件技术规范未尽事宜，由合同签约两方在合同谈判时磋商确立。
高压电缆分支箱技术规范书
高压电缆分支箱技术规范书1、概述：EY.DFW□-12型户外高压电缆分接箱是额定电压12kV,额定电流630A及以下的户外高压电器设备，广泛用于电力电缆的联接和分支。
2、适用场所：本产品广泛应用于10kV及以下的电力系统中作电缆的联接和分支。
其联接方式简单、灵活方便、安全可靠。
箱体为不锈钢结构，坚固耐用。
带电部分为全绝缘、全密封结构。
如采用防洪可触摸型电缆头，还可以耐洪水侵泡，极大地提高了供电可靠性。
该产品广泛用于城市工业小区、住宅小区、商业中心、矿区、机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网。
特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资。
提高供电可靠性。
3、正常使用条件：3.1 海拔高度 2000 m3.2 最高环境温度 + 55 ℃3.3 最低环境温度 -40 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。
安全系数≥1.67。
3.10 系统额定频率： 50Hz3.11 安装位置户外4、型号含义：5、EY.DFW□-12型电缆分支箱结构性能特点电缆分接箱是户外高压开关设备，因此必须具备防雨、防锈、通风散热、防触电、防盗和安装维护方便等功能。
我公司生产的户外电缆分接箱，其箱体两侧下部设有百叶窗（内焊Φ1钢丝网）进风口；在箱体顶盖设有出风口，隐藏于顶檐下面，顶盖为空气夹层式双层结构；箱体底座设有可拆卸隔板、电缆进出口和通风孔，可防止小动物进入。
这样形成自下而上的对流空气，使箱体具有良好的隔热、通风、防雨效果。
在外表面明显位置喷涂醒目的“高压危险”警告文字和警告符号。
XGN-12使用说明书(机械闭锁)2011.12.22
编号：XGN2-12高压开关柜使用说明书襄阳展宇电气有限公司XIANGFAN ZHANYU ELECTRIC CO.,LTD.公司地址：湖北省襄阳市春园西路101号技术服务：传真：(0710)3342898销售直拨：(0710)3343998 邮编：441000前言感谢您选用展宇电气XGN2-12型高压开关柜系列产品。
本说明书提供给用户安装、运行参数设定、异常诊断、日常维护及安全使用相关注意事项。
为了保证正确地安装及操作本产品，请在装机之前，详细阅读本使用说明书。
我们的服务就和我们的产品一样，全体员工一直坚信用户是上帝的原则。
如在使用过程中遇到解决不了的疑难问题，请联络本公司的各地经销商或直接与本公司联系。
产品购入后，请检查本产品是否因运输不慎而造成损伤；产品的规格、型号是否与订购产品的机种相符；有无合格标志等。
由于产品在不断地更新换代可能出现设备及产品的个别地方或文字与宣传资料不符，如果发现设备出现此种问题请咨询本公司。
拆箱后请检查设备前柜门内文件盒内的产品说明书。
如有问题，请与供货商联系。
希望用户妥善保管本说明书，这对今后的维护、保养以及其它应用的场合会有所俾益。
用户应将本说明书交给直接使用或操作人员手中，如需对本说明书存档，请与本公司联系，本公司将免费为您提供一套存档用说明书。
安全警告✧禁止野蛮搬运及安装，禁止雨淋，远离电磁干扰。
✧防止儿童和公众接触或接近本设备，本设备有危险电压。
✧本设备只能按照制造商规定的用途使用，未经授权的修改或不按本手册的规定操作可能会导致严重地人身伤害及其它伤害。
✧只有经过严格训练的专业操作人员及专业技术人员才能允许操作及维护本产品。
✧请在操作本设备前，认真阅读本手册中的所有安全说明安装操作和维护规程。
目录1、概述 (4)2、产品型号及含义 (4)3、主要技术数据 (4)4、结构概述 (6)5、使用说明 (7)6、安装 (7)7、维护要点 (8)8、包装、运输、存储和启封 (9)9、订货须知 (9)一、概述◆主要用途XGN2-12型高压开关柜，适用于3～10kV三相50HZ交流单母线系统，作为接受和分配电能用。
12KV出线柜断路器手车进出柜操作规程

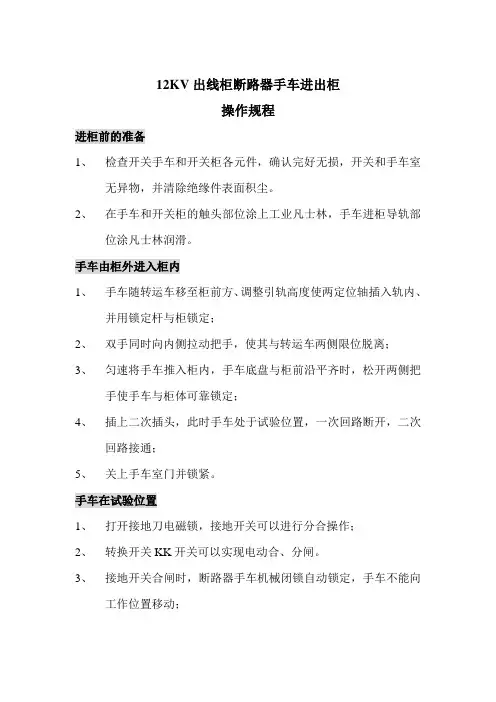

12KV出线柜断路器手车进出柜操作规程进柜前的准备1、检查开关手车和开关柜各元件，确认完好无损，开关和手车室无异物，并清除绝缘件表面积尘。
2、在手车和开关柜的触头部位涂上工业凡士林，手车进柜导轨部位涂凡士林润滑。
手车由柜外进入柜内1、手车随转运车移至柜前方、调整引轨高度使两定位轴插入轨内、并用锁定杆与柜锁定；2、双手同时向内侧拉动把手，使其与转运车两侧限位脱离；3、匀速将手车推入柜内，手车底盘与柜前沿平齐时，松开两侧把手使手车与柜体可靠锁定；4、插上二次插头，此时手车处于试验位置，一次回路断开，二次回路接通；5、关上手车室门并锁紧。
手车在试验位置1、打开接地刀电磁锁，接地开关可以进行分合操作；2、转换开关KK开关可以实现电动合、分闸。
3、接地开关合闸时，断路器手车机械闭锁自动锁定，手车不能向工作位置移动；4、接地开关合闸时，电缆室门联锁解除方可打开。
手车从试验位置到工作位置1、关上电缆室门并锁紧，把接地刀分闸后同时把接地电锁磁锁上；2、确认断路器和接地开关处于分闸状态，手车方可向工作位置移动；3、在行进过程中，开关机械闭锁自动锁定，不能合闸；与此同时，开关柜的活门自动打开；接地开关操作孔被锁定，不能操作接地刀。
4、匀速前进到达工作位置，可以听到行程开关切换时发出“嗒”的声音；同时二次插头被锁定不能拔出，手车自动锁定在工作位置，确保隔离触头的啮合深度。
手车在工作位置1、一二次回路均接通；2、控制开关KK实现电动合、分闸操作；3、接地开关操作孔被开关手车机械闭锁，不能操作；4、开关合闸后，手车锁定，不能移动手车。
手车从工作位置到试验位置1、在确认断路器分闸后，将进出柜摇柄插入手车操作口，逆时针转动，手车可以匀速退出,开关柜的活门自动关闭；2、手车在移动过程中自动锁定，不能进行分合闸操作，接地开关不能操作；3、手车退至试验位置时，一次回路断开，二次控制回路接通，可以进行试验合、分操作。
需停电检修时1、取下二次插头,开关手车用转运车移出柜外,手车在移动的过程中,应确认断路器手车锁定可靠,移动时要小心,防止出现跌落事故;2、开关柜的活门在手车退到柜外位置时自动关闭，带电的高压侧被隔离,电源侧活门加挂锁予以锁定,确保操作者的安全；3、合上接地开关电缆室门可以打开进入,此时, 开关柜的手车室和电缆室可以进入进行检修工作；4、检修完毕，关闭电缆室门,去除手车室的活门挂锁；5、主母线室检修时，需确认进线开关分闸（带电显示器灭），再验电挂接地线，打开柜后封板或柜顶盖板，方可进入工作，检修完毕，拆除接地线，关闭盖板、封板。
