井点降水记录表
深井(大口井)井点降水
综合循环水泵房工程管沟基坑降水施工方案1、井点布置根据设计图纸，管沟基坑降水采用大口井基坑降水。
采用无砂混凝土井管，直径800毫米，管径500毫米，井深12米，间距6米。
采用潜水泵连续抽水，经沉淀池后排入排水系统。
排水布置如图示意。
工作量计划降水井52口，合计624米。
2材料2．1滤管采用无砂砼管作滤管，直径500㎜。
2．2滤网宜采用双层滤网，内层用筛网号2.5－l.24（0.24－40.96孔/cm2，即8－16目）尼龙丝筛网，外层用尼龙或塑料窗纱（约1.6mm孔），滤网也可用双层棕皮代替。
2．3滤料宜采用粗砂或3－8mm砂砾混合料，要求滤料级配合理，孔隙率较小。
3施工准备3．l机具准备以一台钻机配备考虑；潜水钻机（或冲击钻机）l台泥浆车2台泥浆泵1台清水泵1台潜水泵若干泥浆车可根据实际运距调整；潜水泵每口井一台，并留有备用泵；其它设备可根据实际工程量和工期要求情况调整。
3．2劳动力组织3．2．l成孔过程劳动力组织工长1人；电工2人；司机3人；成孔、下滤管、回填滤料5人。
3．2．2埋设降水系统需劳动力：工长1人；电工2人；壮工3人。
3．2．3降水过程中需劳动力：工长1人；电工2人；看泵人员2人。
4施工工艺4．l施工程序大口井设计—定位—成孔—清孔—下滤管—回填滤料—安放潜水泵—降水—回填井孔。
4．1．1定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。
4．1．2成孔：潜水钻机依据所定井位就位成孔，一般粘土可采用原土造浆，必须经常向井内补充清水，始终保持井内充满泥浆，防止井壁塌方。
4．1．3清孔：钻孔完毕，应立即向井内放置潜水泵清孔，潜水泵应放置在井的底部，抽出井内泥浆，以防井内淤泥积沉井底，影响井深。
清孔过程中，随着井内水位下降，不断向井内注入等量清水，确保井内满水，直至抽出比重为1．l的泥浆为止，停止抽水，测量井深，井深不足，必须复钻，重新清孔，直至达到设计井深为止。
4．1．4下滤管：清孔完毕，井深达到设计要求后，立即开始下滤管。
深井井点降水的相关材料、机具准备、质量要求及施工工艺技术交底记录
深井井点降水的相关材料、机具准备、质量要求及施工工艺技术交底记录月日施工单位分项工程名称深井井点降水交底提要深井井点降水的相关材料、机具准备、质量要求及施工工艺。
交底内容：一、适用范围深井井点具有排水量大、降水深（15～50m）、不受土质限制等特点，适用于地下水丰富，基坑深（＞10m），基坑占地面积大的工程地下降水；流砂地区和重复挖方地区使用这种方法，效果更佳。
二、施工准备1、材料：无砂混凝土管（滤管）、滤网、3～8mm砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。
2、作业条件：（1）现场三通一平已完成。
（2）地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。
三、工艺流程井点测量定位→挖井口→安护筒钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砾石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水降水井正常工作→降水完毕拔井管→封井四、操作要点1、定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。
2、采用冲击钻成孔，孔径一般为600～800mm，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。
3、成孔后立即清孔，并安装井管。
井管下入后，井管的滤管部分应放置在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。
4、安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。
5、水泵安装后，对水泵本身和控制系统作一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。
6、观测井中地下水位变化，作好详细记录。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录表C2-1编号工程名称交底日期年月日施工单位分项工程名称深井井点降水交底提要深井井点降水的相关材料、机具准备、质量要求及施工工艺。
管井井点降水记录
施工单位：南通四建集团有限公司
监理单位：湖北建盛工程项目管理有限公司编号：
注：1、管井深度为自然地面下20m，管井位置编号图见附图；
2、记录内容包括水泵运转及边坡稳定情况。
记录员：施工负责人：监理单位负责人：建设单位负责人： 2014年月日
施工单位：南通四建集团有限公司
监理单位：湖北建盛工程项目管理有限公司编号：
注：1、管井深度为自然地面下20m，管井位置编号图见附图；
2、记录内容包括水泵运转及边坡稳定情况。
记录员：施工负责人：监理单位负责人：建设单位负责人： 2014年月日。
隧道施工全部检验批
隧道施工全部检验批隧道施工检验批地表注浆加固检验批质量验收记录表04020101□□□□井点降水检验批质量验收记录表04020102□□□□旋喷桩检验批质量验收记录表04020103□□□□牡绥铁路灰土挤密桩检验批质量验收记录表牡绥铁路洞内预注浆检验批质量验收记录表牡绥铁路开挖检验批质量验收记录表［洞口及缓冲结构工程］牡绥铁路模板检验批质量验收记录表［洞口及缓冲结构工程］04020202□□□□牡绥铁路钢筋（原材料及加工）检验批质量验收记录表（Ⅰ）［洞口及缓冲结构工程］04020203□□□□牡绥铁路钢筋（连接及安装）检验批质量验收记录表（Ⅱ）［洞口及缓冲结构工程］04020203□□□□牡绥铁路混凝土（原材料）检验批质量验收记录表（Ⅰ）牡绥铁路混凝土（配合比与施工）检验批质量验收记录表（Ⅱ）牡绥铁路混凝土（结构外观与尺寸偏差）检验批质量验收记录表（Ⅲ）牡绥铁路混凝土（养护与强度）检验批质量验收记录表（Ⅳ）牡绥铁路洞口防护检验批质量验收记录表牡绥铁路超前地质预报检验批质量验收记录表牡绥铁路洞身开挖检验批质量验收记录表牡绥铁路隧底开挖检验批质量验收记录表牡绥铁路弃渣场防护检验批质量验收记录表牡绥铁路监控量测检验批质量验收记录表牡绥铁路喷射混凝土（原材料与配合比）检验批质量验收记录表（I）牡绥铁路喷射混凝土（施工与强度）检验批质量验收记录表(II)牡绥铁路锚杆检验批质量验收记录表牡绥铁路钢筋网检验批质量验收记录表牡绥铁路钢架（格栅钢架、轻钢钢架）检验批质量验收记录表牡绥铁路管棚检验批质量验收记录表牡绥铁路超前小导管检验批质量验收记录表牡绥铁路初期支护结构检验批质量验收记录表牡绥铁路模板检验批质量验收记录表牡绥铁路钢筋（原材料及加工）检验批质量验收记录表（Ⅰ）牡绥铁路钢筋（连接及安装）检验批质量验收记录表（Ⅱ）牡绥铁路混凝土（原材料）检验批质量验收记录表（Ⅰ）牡绥铁路混凝土（配合比与施工）检验批质量验收记录表（Ⅱ）牡绥铁路混凝土（结构外观与尺寸偏差）检验批质量验收记录表（Ⅲ）牡绥铁路混凝土（养护与强度）检验批质量验收记录表（Ⅳ）牡绥铁路回填注浆检验批质量验收记录表牡绥铁路综合接地检验批质量验收记录表牡绥铁路沉降观测与评估检验批质量验收记录表牡绥铁路模具检验批质量验收记录表牡绥铁路钢筋（原材料及加工）检验批质量验收记录表（Ⅰ）牡绥铁路钢筋（连接及安装）检验批质量验收记录表（Ⅱ）牡绥铁路管片（原材料与配合比）检验批质量验收记录表（Ⅰ）牡绥铁路管片（结构外观与尺寸偏差）检验批质量验收记录表（Ⅱ）牡绥铁路管片（养护与强度）检验批质量验收记录表（Ⅲ）牡绥铁路管片安装检验批质量验收记录表［盾构］ 04020604牡绥铁路同步注浆检验批质量验收记录表牡绥铁路二次注浆检验批质量验收记录表。
降水井检验批
苏州轨道交通工程
承包单位：中铁四局集团有限公司合同号：苏轨（2012）合计施字II-Y-02号监理单位：上海华铁工程咨询有限公司编号：
（成井）工序质量报验单A3.5
苏州轨道交通工程
承包单位：中铁四局集团有限公司合同号：苏轨（2012）合计施字II-Y-02号监理单位：上海华铁工程咨询有限公司编号：
降水与排水工程检验批质量验收记录E1.11
承包单位：中铁四局集团有限公司合同号：苏轨（2012）合计施字II-Y-02号监理单位：上海华铁工程咨询有限公司编号：
洗井施工记录表F4.4.1
承包单位：中铁四局集团有限公司合同号：苏轨（2012）合计施字II-Y-02号监理单位：上海华铁工程咨询有限公司编号：
管井井点降水记录表F4.4.3
注：记事内容包括水泵运转及边坡稳定情况。
轻型井点降水

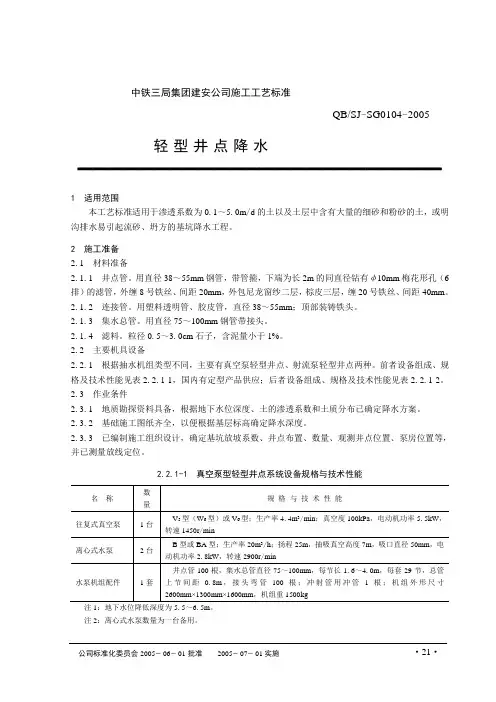

中铁三局集团建安公司施工工艺标准QB/SJ－SG0104－2005轻型井点降水━━━━━━━━━━━━━━━━━━━━━━━━1 适用范围本工艺标准适用于渗透系数为0.1～5.0m/d的土以及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。
