钢芯铝绞线载流量表
钢芯铝绞线技术参数：
标准截面铝/钢
（mm2） 结构（根数/直径）
（mm） 外径
（mm2） 20℃时直流电阻不大于
（Ω/km） 计算拉断力
N 计算重量
（kg/km） 交货长度
（不小于） 连续载流量
（A） 铝 钢
10/2 6/1.50 1/1.50 4.50 2.706 4120 42.9 3000 87
16/3 6/1.85 1/1.85 5.55 1.799 6130 65.2 3000 110
25/4 6/2.32 1/2.32 6.96 1.131 9290 102.6 3000 125
35/6 6/2.72 1/2.72 8.16 0.8230 12630 141.0 3000 145
50/8 6/3.20 1/3.20 9.60 0.5946 16870 195.1 2000 212
50/30 12/2.32 7/2.30 11.60 0.5692 42620 372.0 2000 250
70/10 6/3.80 1/3.80 11.40 0.4217 23390 275.2 2000 255
70/40 12/2.72 7/2.72 13.60 0.4141 58300 511.3 2000 340
95/15 26/2.15 7/1.67 13.61 0.3058 35000 380.8 2000 350
95/20 7/4.16 7/1.85 13.87 0.3019 37200 408.9 2000 360
95/55 12/3.20 7/3.20 16.00 0.2992 78110 707.7 2000 420
120/7 18/2.90 1/2.90 14.50 0.2422 27570 379.0 2000 380
120/20 26/2.32 7/1.85 15.07 0.2496 41000 466.8 2000 390
120/25 7/4.72 7/2.10 15.74 0.2345 47880 526.6 2000 400
120/70 12/3.60 7/3.60 18.00 0.2364 89370 895.6 2000 505
150/8 18/3.20 1/3.20 16.00 0.1989 32860 461.4 2000 442
150/20 24/2.78 7/1.85 16.67 0.1980 46630 549.4 2000 450
150/25 26/2.70 7/2.10 17.10 0.1939 54110 601.0 2000 470
150/35 30/2.5 7/2.50 17.50 0.1962 65020 676.2 2000 500
185/10 18/3.60 1/3.60 18.00 0.1572 40880 584.0 2000 497
185/25 24/3.15 7/2.10 18.90 0.1542 59420 706.1 2000 525
185/35 26/2.98 7/2.32 18.88 0.1592 64320 732.6 2000 525
185/45 30/2.80 7/2.80 19.6 0.1264 80190 848.2 2000 522
210/10 18/3.80 1/3.80 19.00 0.1411 45140 650.7 2000 523
210/25 34/3.33 7/2.22 19.98 0.1380 65990 789.1 2000 560
210/35 26/3.22 7/2.50 20.38 0.1363 74250 853.9 2000 590
210/50 30/2.98 7/2.98 20.86 0.1381 90830 906.8 2000 600
240/30 24/3.60 7/2.40 21.60 0.1181 75620 922.2 2000 610
240/40 26/3.42 7/2.66 21.66 0.1209 83370 964.3 2000 610
240/50 30/3.20 7/3.20 22.40 0.1189 102100 1108 2000 640
300/15 40/3.00 7/1.67 23.01 0.09724 68060 939.8 2000 650 300/20 45/2.93 7/1.95 23.43 0.09520 75680 1002 2000 655
300/25 48/2.85 7/7.22 27.76 0.09433 83410 1058 2000 690
300/40 24/3.99 7/2.66 23.94 0.09614 92220 1133 2000 705
300/50 26/3.83 7/2.98 24.26 0.09636 103400 1210 2000 725
300/70 30/3.60 7/3.60 25.20 0.09463 128000 1402 1200 740
400/20 42/3.51 7/1.95 26.91 0.07104 88850 1286 1500 800
400/25 45/3.33 7/2.22 26.64 0.07370 95940 1295 1500 800
400/35 48/3.22 7/2.50 26.82 0.07389 103900 1349 1500 810
400/50 54/3.07 7/3.07 27.63 0.07232 123400 1511 1500 815
400/65 26/4.22 7/3.44 28.00 0.07326 135200 1611 1500 850
400/95 30/4.16 19/2.32 29.14 0.07087 171300 1860 1500 873
LJLGJ导线载流量
LJ、HLJ、LGJ型裸铝绞线的载流量（θn=70℃）
截面
（mm2） LJ型（A） HLJ型（A） LGJ型（A）
室内 室外 室外 室外
25℃ 30℃ 35℃ 40℃ 25℃ 30℃ 35℃ 40℃ 25℃ 30℃ 35℃ 40℃ 25℃ 30℃ 35℃ 40℃
10 55 52 48 45 75 70 66 61 74 70 66 61
16 80 75 70 65 105 99 92 85 96 91 85 79 105 98 92 85
25 110 103 97 89 135 127 119 109 126 119 111 103 135 127 119 109
35 135 127 119 109 170 160 150 138 154 145 136 126 170 159 149 137
50 170 160 150 138 215 202 189 174 193 182 170 158 220 207 193 178
70 215 202 189 174 265 249 233 215 236 222 208 193 275 259 228 222
95 260 244 229 211 325 305 286 247 283 266 249 231 335 315 295 272
120 310 292 273 251 375 352 330 304 324 306 286 265 380 357 335 307
150 370 348 326 300 440 414 387 356 375 353 330 306 445 418 391 360
185 425 400 374 344 500 470 440 405 425 400 374 347 515 484 453 416
电力线缆载流量标准
线缆载流量标准
附录C：线路限额电流表
（资料性附录）
表C.1钢芯铝绞线载流量（工作温度70c）A
型号 LGJLGJF
导体截面
枳/钢芯截
面mm- 环境温度℃
20 25 30 35 40 45
35/6 180 170 160 150 135 120
50/8 220 210 195 180 165 150
50/30 225 210 200 185 170 155
70/10 270 255 240 220 205 180
70/40 265 250 240 225 205 185
95/15 355 335 310 285 260 230
95/20 325 305 285 265 245 220
95/55 315 300 285 265 245 225
120/7 405 380 355 330 300 265
120/20 405 380 355 325 295 260
120/25 375 350 330 305 280 255
120/70 355 310 320 300 280 255
150/8 460 435 405 370 335 300
150/20 470 440 410 375 310 300
150/25 475 450 415 385 345 305
150/35 475 450 415 385 345 305
185/10 535 505 470 430 390 345
185/25 595 560 520 475 430 380
185/30 510 510 475 435 395 345
185/45 550 520 480 445 400 355
240/30 655 615 570 525 475 415
240/40 645 605 565 520 470 410
240/55 655 615 570 525 475 420
300/15 730 685 635 585 530 465
LJ铝绞线,LGJ钢芯铝绞线,JKLYJ架空线载流量汇总
LJ铝绞线，LGJ钢芯铝绞线，JKLYJ架空线载流量汇总
LJ铝绞线，LGJ钢芯铝绞线，JKLYJ架空线载流量汇总
LJ铝芯绞线持续载流量
标称截面（mm 2） 导体工作温度（°C）
70 80 90
载流量（A）
16 85 100 110
25 110 135 150
35 135 160 185
50 170 200 230
70 210 255 290
95 250 305 345
120 290 355 405
150 325 400 460
185 370 455 525
240 435 540 620
LGJ钢芯铝绞线持续载流量
标称截面（mm 2） 导体工作温度（°C）
70 80 90
载流量（A）
10 66 78 87
16 85 100 115
25 110 130 150
35 135 160 180
50 160 190 220
70 195 230 265
95 230 270 300
120 260 300 335
150 325 395 455
185 370 460 530
240 440 545 635
架空电缆持续载流量（A）（参考值）
电缆型号 额定电压（KV） 标
称 截 面 （mm 2）
16 25 35 50 70 95 120 150 185
JKLY 0.6/1 67 87 110 130 165 200 230 260 300
JKLYJ 10 - 95 115 140 170 205 235 265 305
注：架空电缆导体工作温度90°C，环境温度40°C.
400kvA的变压器高压额定电流I=S/1.732U=400/1.732/10=23A 选用用16平方毫米铝电缆或25平方毫米铝电缆都可以。 400kvA的变压器低压额定电流I=S/1.732U=400/1.732/0.38=607A 400kvA的变压器能带负载P=ScosΦ=400X0.8=320KW左右 如果是近距离（几十米以内），用185平方毫米铝电缆或240平方毫米铝电缆。 如果距离在百米以上，用240平方毫米铝电缆或300平方毫米铝电缆。
LGJJKLYJJKLGYJ理论重量 外径 载流量

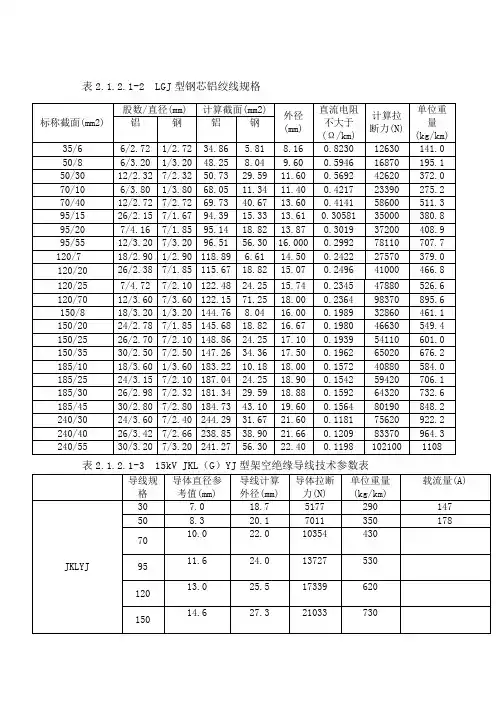

表2.1.2.1-2 LGJ型钢芯铝绞线规格
标称截面(mm2) 股数/直径(mm) 计算截面(mm2) 外径(mm) 直流电阻不大于(Ω/km) 计算拉断力(N) 单位重量(kg/km) 铝 钢 铝 钢
35/6 6/2.72 1/2.72 34.86 5.81 8.16 0.8230 12630 141.0
50/8 6/3.20 1/3.20 48.25 8.04 9.60 0.5946 16870 195.1
50/30 12/2.32 7/2.32 50.73 29.59 11.60 0.5692 42620 372.0
70/10 6/3.80 1/3.80 68.05 11.34 11.40 0.4217 23390 275.2
70/40 12/2.72 7/2.72 69.73 40.67 13.60 0.4141
58600 511.3
95/15 26/2.15 7/1.67 94.39 15.33 13.61 0.30581 35000 380.8
95/20 7/4.16 7/1.85 95.14 18.82 13.87 0.3019 37200 408.9
95/55 12/3.20 7/3.20 96.51 56.30 16.000 0.2992 78110 707.7
120/7 18/2.90 1/2.90 118.89 6.61 14.50 0.2422 27570 379.0
120/20 26/2.38 7/1.85 115.67 18.82 15.07 0.2496 41000 466.8
120/25 7/4.72 7/2.10 122.48 24.25 15.74 0.2345 47880 526.6
120/70 12/3.60 7/3.60 122.15 71.25 18.00 0.2364 98370 895.6
150/8 18/3.20 1/3.20 144.76 8.04 16.00 0.1989 32860 461.1

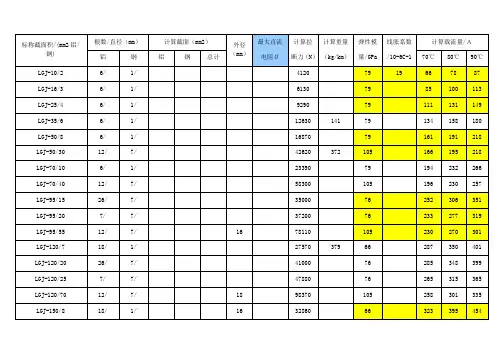

钢芯铝绞线LGJ-的物理参数及载流量
标称截面积/(mm2铝/钢) 根数/直径（mm） 计算截面（mm2） 外径（mm） 最大直流电阻Ω 计算拉断力（N） 计算重量（kg/km） 弹性模量/GPa 线胀系数/10-6C-1 计算载流量/Ａ
铝 钢 铝 钢 总计 70℃ 80℃ 90℃
LGJ-10/2 6/ 1/ 4120 79 19 66 78 87
LGJ-16/3 6/ 1/ 6130 79 85 100 113
LGJ-25/4 6/ 1/ 9290 79 111 131 149
LGJ-35/6 6/ 1/ 12630 141 79 134 158 180
LGJ-50/8 6/ 1/ 16870 79 161 191 218
LGJ-50/30 12/ 7/ 42620 372 105 166 195 218
LGJ-70/10 6/ 1/ 23390 79 194 232 266
LGJ-70/40 12/ 7/ 58300 105 196 230 257
LGJ-95/15 26/ 7/ 35000 76 252 306 351
LGJ-95/20 7/ 7/ 37200 76 233 277 319
LGJ-95/55 12/ 7/ 16 78110 105 230 270 301
LGJ-120/7 18/ 1/ 27570 379 66 287 350 401
LGJ-120/20 26/ 7/ 41000 76 285 348 399
LGJ-120/25 7/ 7/ 47880 76 265 315 365
LGJ-120/70 12/ 7/ 18 98370 105 258 301 335
LGJ-150/8 18/ 1/ 16 32860 66 323 395 454 LGJ-150/20 24/ 7/ 46630 73 326 400 461
钢芯铝绞线LGJ的物理参数及载流量
型钢芯铝绞线LGJ的物理参数及载流量（GB1179-83）
标称截面积/(mm2铝/钢) 根数/直径（mm） 计算截面（mm2）
外径（mm） 最大直流电阻Ω 计算拉断力（N） 计算重量（kg/km） 弹性模量/GPa 线胀系数/10-6C-1 计算载流量/Ａ
铝 钢 铝 钢 总计 70℃ 80℃ 90℃
LGJ-10/2 6/ 1/ 4120 79 19 66 78 87
LGJ-16/3 6/ 1/ 6130 79 85 100 113
LGJ-25/4 6/ 1/ 9290 79 111 131 149
LGJ-35/6 6/ 1/ 12630 141 79 134 158 180
LGJ-50/8 6/ 1/ 16870 79 161 191 218
LGJ-50/30 12/ 7/ 42620 372 105 166 195 218
LGJ-70/10 6/ 1/ 23390 79 194 232 266
LGJ-70/40 12/ 7/ 58300 105 196 230 257
LGJ-95/15 26/ 7/ 35000 76 252 306 351
LGJ-95/20 7/ 7/ 37200 76 233 277 319
LGJ-95/55 12/ 7/ 16 78110 105 230 270 301
LGJ-120/7 18/ 1/ 27570 379 66 287 350 401
LGJ-120/20 26/ 7/ 41000 76 285 348 399
LGJ-120/25 7/ 7/ 47880 76 265 315 365
LGJ-120/70 12/ 7/ 18 98370 105 258 301 335
LGJ、JKLYJ、JKLGYJ理论重量、外径、载流量
表2.1.2.1-2 LGJ型钢芯铝绞线规格
标称截面(mm2) 股数/直径(mm) 计算截面(mm2) 外径(mm) 直流电阻不大于(Ω/km) 计算拉断力(N) 单位重量(kg/km) 铝 钢 铝 钢
35/6 6/ 1/ 12630
50/8 6/ 1/ 16870
50/30 12/ 7/ 42620
70/10 6/ 1/ 23390
70/40 12/ 7/
58600
95/15 26/ 7/ 35000
95/20 7/ 7/ 37200
95/55 12/ 7/ 78110
120/7 18/ 1/ 27570
120/20 26/ 7/ 41000
120/25 7/ 7/ 47880
120/70 12/ 7/ 98370
150/8 18/ 1/ 32860
150/20 24/ 7/ 46630
150/25 26/ 7/ 54110
150/35 30/ 7/ 65020
185/10 18/ 1/ 40880
185/25 24/ 7/ 59420
185/30 26/ 7/ 64320
185/45 30/ 7/ 80190
240/30 24/ 7/ 75620
240/40 26/ 7/ 83370
240/55 30/ 7/ 102100 1108
表2.1.2.1-3 15kV JKL（G）YJ型架空绝缘导线技术参数表
导线规格 导体直径参考值(mm) 导线计算外径(mm) 导体拉断力(N) 单位重量(kg/km) 载流量(A)
JKLYJ 30 5177 290 147
50 7011 350 178
70 10354 430
钢芯铝绞线电力电缆载流量
钢芯铝绞线的物理参数及载流量
标称截面积
/mm2(铝/钢) 弹性模量/GPa 线胀系数/10-6C-1 计算载流量/Ａ
70℃ 80℃ 90℃
10/2 79.0 19.0 66 78 87
16/3 79.0 19.1 85 100 113
25/4 79.0 19.1 111 131 149
35/6 79.0 19.1 134 158 180
50/8 79.0 19.1 161 191 218
50/30 105.0 15.3 166 195 218
70/10 79.0 19.1 194 232 266
70/40 105.0 15.3 196 230 257
95/15 76.0 18.9 252 306 351
95/20 76.0 18.5 233 277 319
95/55 105.0 15.3 230 270 301
120/7 66.0 21.2 287 350 401
120/20 76.0 18.9 285 348 399
120/25 76.0 18.5 265 315 365
120/70 105.0 15.3 258 301 335
150/8 66.0 21.2 323 395 454
150/20 73.0 19.6 326 400 461
150/25 76.0 18.9 331 407 469
150/35 80.0 17.8 331 407 469
185/10 66.0 21.2 372 458 528
185/25 73.0 19.6 379 468 540
185/30 76.0 18.9 373 460 531
LGJ钢芯铝绞线持续载流量(1)
708090标称截面直流电阻10667887mm2铝Al钢St≤Ω/km168510011510/26/1.501/1.504.52.7062511013015016/36/1.851/1.855.551.7793513516018025/46/2.321/2.326.961.1315016019022035/66/2.721/2.728.160.8237019523026550/86/3.201/3.209.60.59469523027030050/3012/2.327/2.3211.60.569212026030033570/106/3.801/3.8011.40.421715032539545570/4012/2.727.2.7213.60.414118537046053095/1526/2.157/1.6313.610.305824044054563595/207/4.167/1.8513.870.301995/5512/3.207/3.20160.2992120/718/2.901/2.9014.50.2422120/2026/2.387/1.8515.070.2496120/257/4.727/2.1015.740.2345120/7012/3.607/3.60180.2364150/818/3.201/3.20160.1989150/2024/2.787/1.8516.670.198150/2526/2.707/2.1017.10.1939150/3530/2.507/2.5017.50.1962185/1018/3.601/3.60180.1572185/2524/3.157/2.1018.90.1542185/3026/2.987/2.3218.880.1592185/4530/2.807/2.8019.60.1564210/1018/3.807/3.80160.1411210/2524/3.331/3.8016.980.138210/3526/3.227/2.2220.380.1363210/5030/2.987/2.8520.860.1381240/3024/3.607/2.9821.60.1181240/4026/3.427/2.4021.660.1209240/5530/3.207/2.6622.40.1198300/1542/3.007/3.2023.010.09724300/2045/2.937/1.6723.430.0952300/2548/2.857/1.9523.760.09433300/4024/3.997/2.2223.740.09614300/5026/3.837/2.6624.260.09636300/7030/3.607/2.9825.20.09463400/2042/3.517/1.9526.910.07104400/2545/3.337/2.2226.640.0737400/3548/3.227/2.5026.820.07389400/5054/3.077/3.0727.630.07232400/6526/4.427/3.44280.07236根数/直径mm外径mmLGJ钢芯铝绞线持续载流量标称截面（mm 2）导体工作温度（°C）载流量（A）铝绞线及钢芯铝绞线产品结 LGJ、LGJX、LGJF 环境温度40℃400/9530/4.1619/2.5029.140.07087500/3545/3.757/2.5300.05812500/4548/3.607/2.80300.05912500/6554/3.447/3.4430.960.0576630/4545/4.207/2.8033.60.04633630/5548/4.127/3.2034.320.04514630/8054/3.8719/2.3234.820.04551800/5545/4.807/3.2038.40.03547800/7048/4.637/3.6038.580.03574800/10054/4.3319/2.6038.980.03635
