光缆电缆色谱

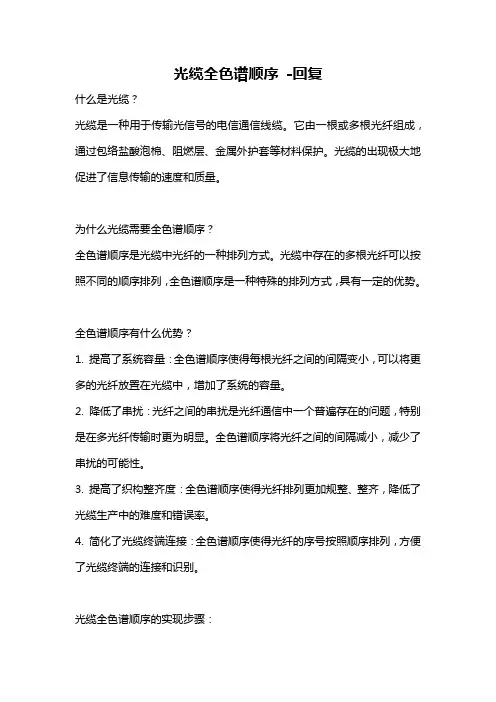

光缆全色谱顺序 -回复
光缆全色谱顺序-回复什么是光缆？光缆是一种用于传输光信号的电信通信线缆。
它由一根或多根光纤组成，通过包络盐酸泡棉、阻燃层、金属外护套等材料保护。
光缆的出现极大地促进了信息传输的速度和质量。
为什么光缆需要全色谱顺序？全色谱顺序是光缆中光纤的一种排列方式。
光缆中存在的多根光纤可以按照不同的顺序排列，全色谱顺序是一种特殊的排列方式，具有一定的优势。
全色谱顺序有什么优势？1. 提高了系统容量：全色谱顺序使得每根光纤之间的间隔变小，可以将更多的光纤放置在光缆中，增加了系统的容量。
2. 降低了串扰：光纤之间的串扰是光纤通信中一个普遍存在的问题，特别是在多光纤传输时更为明显。
全色谱顺序将光纤之间的间隔减小，减少了串扰的可能性。
3. 提高了织构整齐度：全色谱顺序使得光纤排列更加规整、整齐，降低了光缆生产中的难度和错误率。
4. 简化了光缆终端连接：全色谱顺序使得光纤的序号按照顺序排列，方便了光缆终端的连接和识别。
光缆全色谱顺序的实现步骤：1. 设计光缆结构：在光缆设计的初期，需要选拔适合的全色谱顺序排列方式。
人们在制造和布线时必须遵循全色谱顺序，并在制造过程中采用最新的设备和工艺来确保光纤的位置准确无误。
2. 选择合适的工艺：制造光缆时，需要选择适当的工艺来确保光纤在光缆中的顺序排列准确无误。
例如，可以使用多芯光纤拼接机将多根光纤按照全色谱顺序进行拼接。
3. 设置严格的质量要求：为了保证光缆具备全色谱顺序，制造商需要设置严格的质量要求。
这些要求可能包括使用高质量的光纤、确保各个组件无瑕疵，并对生产过程进行全面的质量控制。
4. 检验和测试：在制造完成后，需要对光缆进行检验和测试，以确保光纤的全色谱顺序排列准确无误。
检验和测试可以使用光纤激光设备进行，例如光纤光源和光纤仪表。
5. 高效安装和使用：将制造好的光缆安装于规定位置，光缆在安装和使用过程中需要注意避免过度扭曲和张拉，以减少光纤之间的位移和串扰。
光缆全色谱顺序的应用：全色谱顺序适用于多场景、多需求的光缆应用，如数据中心、通信网、安防监控等领域。
光纤光缆的色谱顺序是怎么样的呢？
目前，光缆内的光纤和光纤套管的颜色一般采用全色谱识别，在不影响识别的情况下允许使用本色。
一、套管色谱与套管内光纤色谱一般地，光缆内的套管色谱排列和套管内光纤的色谱排列情况如下所示：松套管中光纤的色谱排列（国际光纤色谱）注意a、松套管中光纤不足12芯时，色谱从1号起连续取用。
b、标准色谱中，6号白色可以用自然色代替，称为标准色谱W。
c、可按照客户要求的色谱生产。
2、层绞式光缆中松套管色谱排列领示色谱a、领示色谱缆芯里含有填充绳时，填充绳紧靠红靠排列，有特殊要求除外。
b、领示色谱缆芯里只有一根套管时，该套管一般为绿色，有特殊要求除外。
全色谱二、光纤带色谱标识BELLCORE的国标纤芯顺序为:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青；（橙也称为桔）色标要符合孟塞尔色标，这也是全球最全面执行的色标排列.国标全色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、青。
松套管序和这一样。
三、光缆线序色谱排列光纤色谱光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。
如果光缆小于12D，用一根束管就可装下，也叫中心束管式；如果光缆需要光纤大于12D，就必须用到二根以上的束管，起始束管一般为红色，其次是绿色，接下来按顺序是白1、白2、白3...，如果是144D就用12根束管，每根束管12D，这种光缆由于是多根束管绞在一起做成的，也叫层绞式光缆。
当然有的厂家还用带状光纤，12根光纤并成一排作为一组，色谱排列一样。
应该是红头绿尾，先内后外，先熔大芯数，后熔小芯数........目前国内的光纤束状光纤只能做到288芯，一般生产厂家的排列顺序是从能层向外层数。
再大芯数只能是带状的了。
国标纤芯顺序为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青、本色；松套管序为：红起白止。
四、例子线序为蓝、桔(橙) 、绿、棕、灰、白、红、黑、黄、紫、粉红、青（天蓝）每盘光缆两端分别有端别识别标志；面向光缆看，在松套管序号顺时针排列为A端，反之为B端；A端标志为红色，B端标志为绿色。
光缆色谱
光缆色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、水绿。
GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。
通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。
（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。
（4）G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。
（5）G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B 和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。
型式由5个部分构成，各部分均用代号表示 S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类 GY 通信用室外（野外）光缆 GM 通信用移动光缆 GJ 通信用室（局）内光缆 GS 通信用设备用光缆 GH 通信用海底光缆 GT 通信用特殊光缆二加强构件无金属加强构件 F 非金属加强构件 G 金属重型加强构件三 S 光纤松套被覆结构 J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构 G 骨架槽结构X 缆中心管（被覆）结构 T 填充式结构 B 扁平结构 Z 阻燃 C 自承式四护套 Y 聚乙烯 V 聚氯乙烯 F 氟塑料 U 聚氨酯 E 聚酯弹性体A 铝带－－聚乙烯粘结护层 S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层 L 铝 G 钢 Q 铅五外护层铠装层 0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝外被层或护套 1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤 B单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
光纤色谱标准[1]
![光纤色谱标准[1]](https://img.taocdn.com/s3/m/05d5a8c03186bceb19e8bb23.png)
光纤色谱标准光缆是我公司城域网建设的主要材料，其架设、熔接也是工程项目建设的重要组成部分。
由于我公司使用的光缆品牌较多，各种品牌的光纤色谱也不一致并且各家施工单位熔接色谱标准也不同。
造成许多光纤纤号排序不统一，给光纤设备接入，链路调试带来诸多不便同时也加重了跳纤任务负担。
因此光纤色谱的统一对公司光缆城域网的健康发展起着至关重要的作用，同时也能规范施工单位熔接操作，提高熔接质量，防止色谱熔错。
以下是新制定的色谱标准和使用说明：一：光纤色谱蓝桔绿棕灰白红黑黄紫粉红天蓝本1 2 3 4 5 6 7 8 9 10 11 12 13这十三种颜色为现在使用光缆的标准颜色，不管是4芯、6芯、8芯、12芯、24芯……等等都以这十三种颜色为基础，现在我们把它每一种颜色代表一个数字如：蓝是1、白是6、作为色谱的序号。
二：光纤束管、色带的色谱1：中心束管色带色谱蓝桔绿棕灰白红黑黄紫粉红天蓝本1 2 3 4 5 6 7 8 9 10 11 12 13大芯数中心束管光缆是用不同颜色的色带来分类的如：红色带、蓝色带......等，熔接时色带按13种标准色谱从低位到高位顺序熔接即（蓝1、桔2 (13)例如：48芯中心束管色带颜色为（蓝带、红带、桔带、棕带），熔接时色带顺序为（蓝带、桔带、棕带、红带）即低位到高位排列如有颜色空缺下一位补充。
2: 层绞式束管色谱a:四根不同颜色以上的束管(不含白色)的光缆按13种标准色谱顺序熔接蓝桔绿棕灰白红黑黄紫粉红天蓝本1 2 3 4 5 6 7 8 9 10 11 12 13例如：24芯层绞式光缆束管颜色为（桔、棕、蓝、绿）6芯一束，熔接时束管顺序为（蓝、桔、绿、棕）即低位到高位排列如有颜色空缺下一位补充。
b:以（红、绿、白）；（红、蓝、白）；（红、蓝、绿、白）几种颜色组合的束管色谱标准红绿白1 白2 白3……1 2 3 4 5……白管的顺序是以红、绿后顺时针方向排列红蓝白1 白2 白3……1 2 3 4 5……白管的顺序是以红、蓝后顺时针方向排列红蓝绿白1 白2 白3……1 2 3 4 5 6……白管的顺序是以红、蓝、绿后顺时针方向排列c:以（红、绿、本）；（红、蓝、本）；（红、蓝、绿、本）组合的束管色谱，其中有束管为填充管红、绿、本……红、蓝、本……红、蓝、绿、本……1 2 1 2 1 2 3当本色管为填充管时已以上色谱熔接红、绿、本1、本2……红、蓝、本1、本2……红、蓝、绿、本1、本2……1 2…… 1 2…… 1 2……当红、蓝、绿色管为填充管时本色管的顺序是以红、蓝、绿后顺时针方向排列三：熔接操作色谱使用说明1：同型号同芯数光缆熔接束管色谱与光纤色谱一一对应熔接即可2：同型号不同芯数光缆熔接例如：12芯层绞式红，绿束管光缆与6芯层绞式单束光缆对接蓝1----------------------------蓝1桔2----------------------------桔2红管1绿3----------------------------绿3 红管1棕4----------------------------棕4 6芯灰5----------------------------灰5白6----------------------------白612芯蓝7----------------------------桔8----------------------------绿管2绿9----------------------------棕10---------------------------灰11---------------------------白12---------------------------3：不同型号光缆熔接首先要确定每根光缆的束管、色带色谱和光纤色谱，把它排序成熔接色谱。
ADSS光缆 – 光纤色谱表(2-24芯4芯管)
2、光纤的色谱排列顺序：2~36 芯规格（每管 6 芯）
束管色谱 红管 光纤色谱 兰 桔 绿 棕 灰 白 1 2 3 4 5 6 绿管 7 8 9 10 11 12 白1管 13 14 15 16 17 18 白2管 19 20 21 22 23 24 白3管 25 26 27 28 29 30 白4管 31 32 33 34 35 36
白4管 41 42 43 44 45 46 47 48
1 2 3 4 5 6 7 8
注：束管色谱排列是指顺时针排列。
束管色谱 兰管 光纤色谱 兰 桔 绿 棕 灰 白
红 黑
桔管 9 10 11 12 13 14 15 16
绿管 17 18 19 20 21 22 23 24
棕管 25 26 27 28 29 30 31 32
灰管 33 34 35 36 37 38 39 40
白管 41 42 43 44 45 46 47 48
束管色谱 兰管 光纤色谱 兰 桔 绿 棕 灰 白 1 2 3 4 5 6 桔管 7 8 9 10 11 12 绿管 13 14 15 16 17 18 棕管 19 20 21 22 23 24 灰管 25 26 27 28 29 30 白管 31 32 33 34 35 36
3、光纤的色谱排列顺序：2~48 芯规格（每管 8 芯）
3、光纤的色谱排列顺序：2~48 芯规格（每管 8 芯）
束管色谱 红管 光纤色谱 兰 桔 绿 棕 灰 白
红 黑
绿管 9 10 11 12 13 14 15 16
白1管 17 18 19 20 21 22 23 24
白2管 25 26 27 28 29 30 31 32
白3管 33 34 35 36 37 38 39 40
24芯光缆颜色顺序图
光纤颜色排序
1、4芯的排序：蓝、橙、绿、棕。
2、12芯的排序：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
3、24芯排序：24芯是4管，分别是蓝、橙、绿、棕，每管的是6芯，颜色分别是蓝、橙、绿、棕、灰、白。
4、48芯的排序：一般48芯光缆，为四束管，每束管12芯光纤，分别为蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿。
5、96芯排序:
一种是12管，每管8芯的：颜色依次为：蓝、橙、绿、棕、灰、白、红、黑；
第二种8管，每管12芯的：排序方式为：蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿。
6、144芯排序:144芯一般由12束管，每分管束色谱按12芯的蓝，橙，绿，棕，灰，白，红，黑，黄，紫，粉红，青绿分管。
光缆电缆色谱
光缆色谱：
广电标准的色谱排列：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿。
信息产业部行业标准的色谱排列：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。
在不影响识别的情况下允许使用本色代替白色。
（无青绿色的时候，本为最后一芯）注：本色=透明色
（青绿色=青蓝）
老4芯色谱：红黄绿本或
光缆色谱：
红起绿止，顺A逆B （红头绿尾，先内后外，先熔大芯数，后熔小芯数）
从松套管色谱区分光缆A/B端：每盘光缆两端分别有端识别标志，
面向光缆看，在顺时钱方向上松套管序号（蓝橙）增大时为A端，反之为B端；
光缆两侧外端护头：A端标志为红色，B端标志为绿色
电缆线序和端别的判断方法如下：
（1）面对电缆头看电缆断面，以四线组芯线的绝缘层的颜色识别，
绿色绝缘层芯线在红色绝缘芯线的顺时针方向下侧为A 端，反之为B端；
（2）面对电缆头看电缆断面，以每个四线组外面绕的塑料（或棉纱）丝（带）颜色识别，绿色线组在红色线组的顺时针方向下侧为A端，反之为B端；
（3）以单根线芯（信号线）或低频线对绝缘层颜色排列识别方法与四线组相同；
（4）组序及线序按不同层的四线组顺序，由内层到外层编号，同一层内的四线组扎红色线为领示组（即其始四线组）。
信号线或低频线对色谱排列顺序与四线组相同，红色为第一根（对）；
（5）每一个四线组中的线对按对角线组成，即红白线为一对，蓝绿线为一对。
光缆全色谱顺序 -回复
光缆全色谱顺序-回复什么是光缆全色谱顺序？光缆全色谱顺序，即Full Spectrum Fiber Verification，是一种用于测试光缆的方法。
它利用高分辨率光谱分析仪和数据处理软件，通过测量光信号在光缆中的传输损耗和时延，来验证光缆的性能和质量。
这种方法能够检测出光缆中的缺陷、损耗和其他问题，帮助运营商和安装人员提高光缆的可靠性和性能。
为什么需要光缆全色谱顺序？随着信息技术的快速发展，光缆在互联网、电信和数据中心等领域的应用越来越广泛。
对于这些重要的通信基础设施，其可靠性和性能至关重要。
而光缆的质量和性能问题往往影响着整个通信网络的稳定性和可用性。
传统上，人们通常使用光源和光功率计来测试光缆的性能。
然而，这种方法只能提供有限的信息，无法全面了解光缆中的问题。
而光缆全色谱顺序则可以提供更详细和准确的测试结果，能够细致地分析光缆中的信号传输情况，从而帮助解决光线的传输问题以及提高光缆的性能。
光缆全色谱顺序的步骤及原理是什么？光缆全色谱顺序测试主要包括以下步骤：1. 样品准备：首先需要准备测试样本，即所要测量的光缆。
确保光缆的两端暴露出几米的光纤，以便连接光谱分析仪。
2. 连接仪器：将光缆的一端连接到光谱分析仪上，将另一端连接到光源，以便向光缆中注入光信号。
3. 启动测试：在连接完仪器后，启动光谱分析仪和测试软件。
调整光谱分析仪的设置，选择适当的测试模式和参数。
4. 开始扫描：点击“开始扫描”按钮，光谱分析仪开始扫描光缆中的信号传输情况。
扫描过程中，光谱分析仪将不断检测光信号的强度和频率，并通过软件将检测结果显示在屏幕上。
5. 分析结果：扫描结束后，软件会自动生成测试结果报告。
该报告包括光缆中信号的传输损耗、时延等信息，以及针对发现的问题的建议和解决方案。
根据报告，运营商或安装人员可以快速定位光缆中的问题，并采取相应的措施进行修复或优化。
光缆全色谱顺序测试的原理基于光纤的多模和单模传输特性以及光谱分析仪的高分辨率光学分析能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光缆色谱：
广电标准的色谱排列：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿。
信息产业部行业标准的色谱排列：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。
在不影响识别的情况下允许使用本色代替白色。
（无青绿色的时候，本为最后一芯）注：本色=透明色
（青绿色=青蓝）
老4芯色谱：红黄绿本或
光缆色谱：
红起绿止，顺A逆B （红头绿尾，先内后外，先熔大芯数，后熔小芯数）
从松套管色谱区分光缆A/B端：每盘光缆两端分别有端识别标志，
面向光缆看，在顺时钱方向上松套管序号（蓝橙）增大时为A端，反之为B端；
光缆两侧外端护头：A端标志为红色，B端标志为绿色
电缆线序和端别的判断方法如下：
（1）面对电缆头看电缆断面，以四线组芯线的绝缘层的颜色识别，
绿色绝缘层芯线在红色绝缘芯线的顺时针方向下侧为A 端，反之为B端；
（2）面对电缆头看电缆断面，以每个四线组外面绕的塑料（或棉纱）丝（带）颜色识别，绿色线组在红色线组的顺时针方向下侧为A端，反之为B端；
（3）以单根线芯（信号线）或低频线对绝缘层颜色排列识别方法与四线组相同；
（4）组序及线序按不同层的四线组顺序，由内层到外层编号，同一层内的四线组扎红色线为领示组（即其始四线组）。
信号线或低频线对色谱排列顺序与四线组相同，红色为第一根（对）；
（5）每一个四线组中的线对按对角线组成，即红白线为一对，蓝绿线为一对。
