火灾报警控制器分类功能和型号
消防报警控制器简介
消防报警控制器简介
4、故障报警状态：
火灾报警控制器或系统内各组成部 位发生故障时所入的状态。设有专用故 障总指示灯，无论控制器处于何种状态， 只要有故障信号存在，该指示灯应点亮， 赐教发出与火灾报警信号有明显区别的 声信号，显示器显示详细的故障信息。
消防报警控制器简介
5、监管报警功能状态：
火灾报警控制器发生监管报警信号时所处的状态。
①清除当前的所有火警、故障、和反馈等显示；
②复位所有总线制控制设备和手动消防启动盘、多线制消防联动控制盘 上的状态指示灯；
③清除正处于请求和延时请求启动的命令；
④清除消音状态；
⑤火警报警控制器屏蔽状态不受复位操作影响
消防报警控制器简介
处置火警与故障报警
一、火警的处置方法 1、火灾报警信息的确认：
自动报警系统显示火警信息后，应首先按下“消音键”消音，再依 据报警显示号确定报警点具体位置，然后利用电话、对讲机通知消防巡 视人员尽快到现场查看是否有火情发生。如中控室有闭路监控系统，可 将系统切换至报警位置确认火情。
消防报警控制器简介
2、故障信息特征：当系统存在故障时，火灾报警控制 器将报故障信息；
①火灾报警控制器发出与火警信息明显不同的故障声（如救护车 声） ②故障总指示灯（黄色）点亮； ③待故障排除后，故障信息的光指示信号可自动清除。
消防报警控制器简介
火灾报警控制器的基本操作方法
1、自检的操作方法： 火灾报警控制器操作面板上有“自检”键，按下此
2020/11/25
消防报警控制器简介
蔽信息，其它屏蔽信息可手动查询。
消防报警控制器简介
5.监管功能
控制器设专用监管报警状态总指示灯，无论控制器处于何种， 只要有监管信号输入，该监管报警状态总指示灯点亮。
火灾报警控制器
课堂讨论： 根据前面介绍的知识点，对比说明集中报警 控制器与区域报警控制器在构造和原容量： 容量是指能够接收火灾报警信号的回路数，以“M”表示。一般区 域报警器M的数值等于探测器的数量。对于集中报警控制器，则容量数 值等于M乘以区域报警器的台数N，即M×N。 2）工作电压： 工作时，电压可采用220V交流电和24V～32V直流电。设备备用电 源应优先选用24V。
3）区域火灾报警控制器主要功能
（二）集中报警控制器 1）集中报警控制器组成 由输入控制接口单元、自动监控单元、输出控制接口单元、时钟 显示单元、声报警单元、光报警显示单元、辅助指示单元、辅助控制 单元、报警信息中继等电源组成。
2）集中报警控制器的工作原理 发现火灾信号或故障信号时，集中报警控制器接到区域报警器送来 的信号后，及时发出声光警报信号。同时，联动继电器触点动作，启动 消防联动设备的功能。 3）集中报警控制器的基本功能
4.区域与集中报警控制器的区别
（一）区域报警控制器 1）区域报警控制器组成 区域报警控制器由输入回路、光报警单元、声报警单元、自动监 控单元、手动检查试验单元、输出回路和稳压电源及备用电源等组成。
2）区域报警器的工作原理 接收到来自探测器的报警信号后，本机发出声光报警的同时，将 报警信号传给集中报警控制器。
（三）集中报警控制器与区域报警控制器区别 区别有： 构造不同：由于两者的传输特性不同，响应接口单元的接口电路 也不同 接收处理信号不同：区域报警控制器处理的探测信号可以是各种 火灾探测器、手动报警按钮或其他探测单元的输出信号，而集中报警 控制器处理的是区域报警控制器输出的信号 原理不同、 功能不同。
火灾报警控制器
一、火灾报警控制器
1. 火灾报警控制器的功能

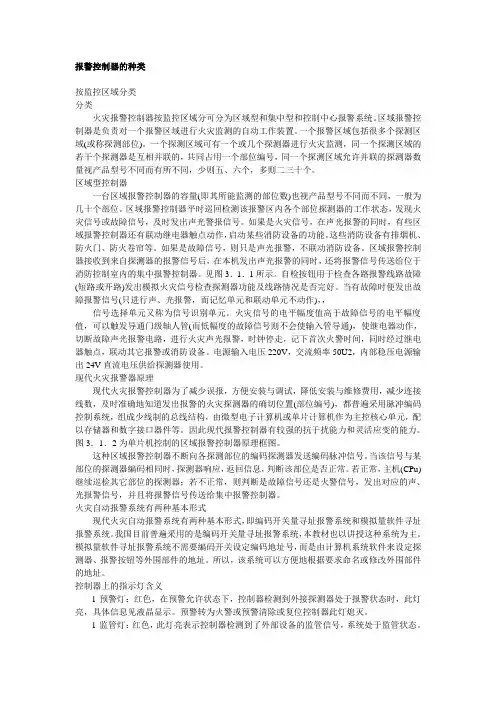

报警控制器的种类
报警控制器的种类按监控区域分类分类火灾报警控制器按监控区域分可分为区域型和集中型和控制中心报警系统。
区域报警控制器是负责对一个报警区域进行火灾监测的自动工作装置。
一个报警区域包括很多个探测区域(或称探测部位)。
一个探测区域可有一个或几个探测器进行火灾监测，同一个探测区域的若干个探测器是互相并联的，共同占用一个部位编号，同一个探测区域允许并联的探测器数量视产品型号不同而有所不同，少则五、六个，多则二三十个。
区域型控制器一台区域报警控制器的容量(即其所能监测的部位数)也视产品型号不同而不同，一般为几十个部位。
区域报警控制器平时巡回检测该报警区内各个部位探测器的工作状态，发现火灾信号或故障信号，及时发出声光警报信号。
如果是火灾信号，在声光报警的同时，有些区域报警控制器还有联动继电器触点动作，启动某些消防设备的功能。
这些消防设备有排烟机、防火门、防火卷帘等。
如果是故障信号，则只是声光报警，不联动消防设备。
区域报警控制器接收到来自探测器的报警信号后，在本机发出声光报警的同时，还将报警信号传送给位于消防控制室内的集中报警控制器。
见图3．1．1所示。
自检按钮用于检查各路报警线路故障(短路或开路)发出模拟火灾信号检查探测器功能及线路情况是否完好。
当有故障时便发出故障报警信号(只进行声、光报警，而记忆单元和联动单元不动作)，，信号选择单元又称为信号识别单元。
火灾信号的电平幅度值高于故障信号的电平幅度值，可以触发导通门级轴人管(而低幅度的故障信号则不会使输入管导通)，使继电器动作，切断故障声光报警电路，进行火灾声光报警，时钟停走，记下首次火警时间，同时经过继电器触点，联动其它报警或消防设备。
电源输入电压220V，交流频率50U2，内部稳压电源输出24V直流电压供给探测器使用。
现代火灾报警器原理现代火灾报警控制器为了减少误报，方便安装与调试，降低安装与维修费用，减少连接线数，及时准确地知道发出报警的火灾探测器的确切位置(部位编号)，都普遍采用脉冲编码控制系统，组成少线制的总线结构，由微型电子计算机或单片计算机作为主控核心单元，配以存储器和数字接口器件等。
火灾报警控制器
火灾报警控制器火灾报警控制器1. 简介火灾报警控制器是一种用于控制和管理火灾报警系统的设备。
它通常与火灾探测器、声光报警器等组件配合使用，将火灾预警信号传输给相关人员，并采取相应措施来防止火灾事故的发生。
2. 功能火灾报警控制器具有以下基本功能：火灾检测：通过连接火灾探测器，火灾报警控制器能够实时监测环境中是否存在火灾现象，并及时发出警报信号。
信号传输：火灾报警控制器能够将警报信号传输给监控室、安全管理人员等相关人员，以便及时采取紧急救援措施。
联动控制：火灾报警控制器可以与其他安全设备进行联动控制，如自动关闭门窗、打开排烟系统等，以减少火势蔓延的风险。
数据存储：火灾报警控制器能够将火灾预警信号、报警记录等相关数据进行存储，以备后续分析和查证使用。
3. 工作原理火灾报警控制器的工作原理主要包括以下几个步骤：1. 火灾检测：火灾报警控制器通过连接的火灾探测器，监测环境中的温度、烟雾、火焰等火灾指标。
2. 信号处理：当火灾探测器检测到异常情况时，它会将相应信号传输给火灾报警控制器。
控制器对接收到的信号进行处理和解析。
3. 警报触发：一旦火灾报警控制器确认存在火灾风险，它会触发声光报警装置，发出警报信号，提醒人员注意火灾风险。
4. 信号传输：火灾报警控制器将警报信号传输给监控室、安全管理人员等相关人员，通知他们火灾事故的发生。
5. 联动控制：火灾报警控制器可以通过接口与其他设备进行联动控制，如关闭门窗、启动排烟系统等，以消除火灾风险。
6. 数据存储：火灾报警控制器将火灾预警信号、报警记录等相关数据进行存储，以备后续审查和查证使用。
4. 应用场景火灾报警控制器广泛应用于以下场景：商业建筑：如写字楼、购物中心、宾馆等。
火灾报警控制器能够及时检测火灾风险，并在发生火灾时保护人员和财产安全。
工业厂房：如工厂、仓库等。
火灾报警控制器可以及时发现火灾风险，减少火灾事故对生产和物资储存的影响。
公共场所：如学校、医院、体育场馆等。
第1节火灾报警控制器的分类功能及型号
第1节火灾报警控制器的分类功能及型号火灾报警控制器是一种专门用于火灾报警系统中的设备，可以对火灾报警设备进行控制和管理，对火灾进行及时的检测和报警。
根据功能和型号的不同，火灾报警控制器可以分为多种类型。
一、根据功能分类1.基础型火灾报警控制器：具备基本的火灾报警功能，能够接收并处理火灾报警设备发出的信号，向相关部门发送报警信号。
2.可编程型火灾报警控制器：在基础型火灾报警控制器的基础上，增加了编程和控制功能，用户可以根据需要对报警条件进行设置，例如设置报警延时、灵敏度等参数。
3.多线型火灾报警控制器：具备多个物理线路接口，可以同时连接多个火灾报警器，用于分区管理和控制，可以对不同区域进行独立报警和控制。
4.分布式火灾报警控制器：具备网络通信功能，可以远程监控和控制各个分布式火灾报警控制器，对整个系统进行统一管理，适用于大型复杂场所。
5.智能型火灾报警控制器：通过集成各种传感器和智能算法，可以实现火灾早期预警、智能分析等功能，提高火灾报警的准确性和及时性。
二、根据型号分类1.单回路型火灾报警控制器：具备一个火灾报警回路，可接入多个火灾报警器，如烟感、温感等。
2.双回路型火灾报警控制器：具备两个火灾报警回路，可同时接入多个火灾报警器，适用于需要分区管理和控制的场所。
3.四回路型火灾报警控制器：具备四个火灾报警回路，可接入更多的火灾报警器，适用于大型场所需求。
4.八回路型火灾报警控制器：具备八个火灾报警回路，可接入更多的火灾报警器，可以应对更大规模的场所需求。
5.其他型号：根据实际需要，还可以定制其他回路数量的火灾报警控制器。
总之，火灾报警控制器的分类及型号主要根据功能和回路数量而定。
用户可以根据自身的需求和场所的要求选择适合的火灾报警控制器，以确保火灾报警系统的稳定运行和及时响应。
火灾报警控制器应有如下基本功能
火灾报警控制器应有如下基本功能（1）监视功能：当火灾发生时，感烟（温）探头或缆式线型感温将火灾信号通过区域报警送至中央报警器，发出声光报警，运行人员可根据火灾报警盘上的显示了解到火灾发生的部位。
（2）联动控制功能：火灾报警系统具有发生火灾时直接联动水或气体消防系统、空调控制系统、通风系统相关设备的输出接口，同时在中央控制器上也能手动操作。
（3）手动报警及通讯功能：运行人员在巡视过程中，如发现火灾，可手动按下区域手动报警器启动中央控制器报警，也可通过就地电话接口通知集控室运行人员。
（4）可对火灾进行探测，接收火警、预警或状态信号，可发出声光报警并能中文显示各探测分区报警信息、被控设备运行状态、设备故障报警信号、探测器动态模拟变化曲线、智能探测器响应阈值，可自动记录并追忆事件。
（6）应能根据各联动设备的联动要求由火警信号自动或由消防手动控制板的按健、操作员站操作键盘手动控制相应区域的联动设备。
如：火灾报警后，应连锁停止有关部位的风机，关闭防火阀，并接收其反馈信号。
人工确认火灾后，应手动启动有关部位的防烟、排烟风机和排烟阀，并接收其反馈信号；火灾确认后，应自动接通火灾报警装置并将全厂广播系统切到火灾事故广播状态，投标方应提供切换设备。
（7）应具有故障报警、火灾报警、自检（定时、手动）、时钟等功能，故障报警与火灾报警的音响和灯光都应有所区别，并能显示故障发生的区域。
当火灾报警与故障报警同时发生时，火灾报警优先。
时钟要求显示年、月、日、时、分；火灾发生时间；暂停；火灾首次报警时间；内部自动连续记时。
（7）自检电路供检查区域报警装置与主控制柜之间连线是否正常与可靠。
执行自检功能时，应切断受其控制的外接设备；自检期间，如非自检回路有火灾报警信号输入，火灾报警控制器应能发出火灾报警声、光信号。
灯光警报装置和音响警报装置其中一种发生任何故障应不影响另一种装置正常工作。
（8）应有火警优先功能。
火灾报警控制器接受火灾报警信号时，能自动切除原先可能存在的其他故障报警信号，只进行火灾报警，当火情排除后，人工复位。
火灾报警器的种类和作用
商业场所的火灾报警器通常安装在各 个楼层、走廊、楼梯间等区域，以便 及时发现火灾并通知人员疏散。
工业应用
工业场所的火灾报警器主要用于预防工 业生产过程中可能发生的火灾事故。
工业场所的火灾报警器通常安装在车间 、仓库、实验室等区域，并根据工业场
所的特殊要求进行定制。
工业场所的火灾报警器除了具有及时发 现火灾的功能外，还可以与工业生产设 备进行联动，以最大程度地减少火灾对
消防联动
消防联动
火灾报警器可以与消防系统联动，当报警器发出警报时，消防系统可以自动启动或触发 相应的消防设备，如喷水灭火系统、排烟系统等。
提高灭火效率
消防联动可以提高灭火效率，因为消防设备可以在火灾发生时立即投入使用，尽快控制 火势，减少损失。
03
火灾报警器的应用场景
家庭应用
家庭是火灾报警器的主要应用场景之一，因为家庭火灾是最常见的火灾类型之一。
感谢您的观看
THANKS
网络型火灾报警器
总结词
网络连接，远程监控与控制
详细描述
网络型火灾报警器可以通过互联网或局域网进行连接，实现远程监控和控制。这种类型的火灾报警器 通常具有较高的智能化程度，可以实时将探测器的数据传输到远程控制中心，并通过网络发送警报信 息。同时，还可以通过网络进行远程控制和设置。
02
火灾报警器的作用
火灾报警器的种类和作用
contents
目录
• 火灾报警器的种类 • 火灾报警器的作用 • 火灾报警器的应用场景 • 火灾报警器的选购与安装 • 火灾报警器的维护与保养
01
火灾报警器的种类
独立式火灾报警器
总结词
独立工作，不依赖其他设备
详细描述
独立式火灾报警器是独立工作的火灾报警设备，不需要与任何其他设备连接。 它通常由传感器、报警器和电源组成，一旦检测到烟雾或火焰，就会立即发出 警报。
火灾报警控制器
火灾报警控制器【导言】随着社会的发展和城市的不断扩大，火灾安全问题越来越受到重视。
火灾报警系统作为一种重要的安全设施，对于预防火灾、保护人们生命财产安全起到了不可替代的作用。
而在火灾报警系统中，火灾报警控制器更是核心部件之一。
【什么是火灾报警控制器】火灾报警控制器是一种集报警器、传感器、程序控制器、电源、通讯等功能于一体的设备，其作用是对火灾报警系统进行监测、控制和管理。
火灾报警控制器可以自动检测火情状况，并向警报器、警报器、辅助控制器、电话、语音提示等设备发出声光警报，提醒人们及时疏散和采取安全措施。
【火灾报警控制器的工作原理】火灾报警控制器的工作原理主要分为三个步骤：检测、分析和响应。
首先，火灾报警控制器会不间断地对各种传感器所监测到的火情数据进行检测，如烟雾、温度、CO2浓度等。
其次，控制器会对不同的火情数据进行分析和判别，以减少误警和漏报情况。
最后，控制器会根据分析结果，向其他设备发出声光警报并通知管理人员，做好紧急疏散和救援准备。
【火灾报警控制器的分类】火灾报警控制器的分类可以按照其控制范围、功能等进行划分。
一般来说，火灾报警控制器可以根据其作用范围分为以下三类：1、通用火灾报警控制器：通用火灾报警控制器主要用于中小型建筑物和生产场所，其具有简单实用、易于安装、适用范围广等特点。
2、分布式火灾报警控制器：分布式火灾报警控制器主要用于大型建筑物、企业和工厂，其采用网络通讯技术，可以实现多个子系统的联网互通，方便对全局性火情进行监测和处理。
3、专用火灾报警控制器：专用火灾报警控制器是根据特殊的应用场合和需求进行设计的，如海洋平台、矿山、地铁等。
【火灾报警控制器常见问题及解决方法】1、误警和漏报问题：误警和漏报是火灾报警控制器最常见的问题之一，其原因可能是传感器灵敏度不足、环境变化等。
解决方法是定期检查控制器和传感器的工作状态，确保其正常工作。
2、电源问题：火灾报警控制器需要稳定的电源支持，如电源故障可能导致控制器失去功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1节 火灾报警控制器的分类、功能及型号 第2节 火灾报警控制器的构造及工作原理 第3节 火灾报警控制器线制 第4节 消防自动报警系统设计示例
智能建筑消防与安防
第3章 火灾报警控制器
3.1火灾报警控制器的分类、功能及型号
火灾报警控制器是火灾自动报警系统的重要组成部分。 根据国家标准GB 4718—96的定义，火灾报警控制器 是可向探测器供电，并具有下列功能的设备。 ①能接受探测信号，转换成声光报警信号，指示着火部 位和记录报警信息。 ②可通过火警发送装置启动火灾报警信号或通过灭火自 动控制装置启动自动灭火设备和消防联动控制设备。 ③自动监视系统的正确运行和对特定故障给出声光报警 （自检）。
(13)联机控制 (14)阈值设定
吉林建筑大学
3.3火灾报警控制器线制
接线形式根据不同产品有不同线制，如三线制、四线制、两 线制、全总线制及二总线制等，这里仅介绍传统的两线制、 全总线制及现代的二总线制。
3.4消防自动报警系统设计示例
火灾自动报警系统由传统火灾自动报警系统向现代火灾报警 系统发展。无论是火灾探测器，还是报警控制器，都趋于小 型化、微机化，目前最先进的系统为模拟量无阈值智能化。 随着消防产品的不断更新换代，不同厂家，不同系列的产品 在实际应用中其配套设备各异，但其基本种类及功能相同， 并逐渐向总线制、智能化方向发展，使得系统的误报率降低， 且由于采用总线制，系统的施工和维护非常方便。
吉林建筑大学
第3章 火灾报警控制器
3.1.1 火灾报警控制器的分类
火灾报警控制器按其技术性能和使用要求等大致分 类如下。
(1)按用途和设计使用要求分 ①区域火灾报警控制器。 ②集中火灾报警控制器。 ③通用火灾报警控制器。 (2)按内部电路设计分类 ①普通型火灾报警控制器。 ②微机型火灾报警控制器。
吉林建筑大学
第3章 火灾报警控制器
(3)按信号处理方式分类 ①有阈值火灾报警控制器。 ②无阈值火灾报警控制器。 (4)按信号处理方式分类 ①多线制火灾报警控制器。 ②总线制火灾报警控制器。
3.1.2火灾报警控制器的基本功能
(1)主、备用电源 (2)火灾报警 (3)故障报警
(4)时钟锁定
吉林建筑大学
吉林建筑大学
Байду номын сангаас
第3章 火灾报警控制器
思考题
1、火灾报警控制器有哪些种类？
2、火灾报警控制器有哪些功能？
3、区域报警系统和集中报警系统的设计有哪些要求？
吉林建筑大学
吉林建筑大学
第3章 火灾报警控制器
①控制器中有V端子、VG端子间输出24V DC、2A。 向本控制器所监视的某些现场部件和控制接口提供 24V电源。
②端子Ll、L2可用双绞线将多台控制器连通组成集中 报警系统，系统中有一台作集中报警控制器，其他 作区域报警控制器。
③GTRC端子用来同CRT联机，其输出信号是标准RS232信号。
第3章 火灾报警控制器
(5)火警优先 当系统存在或发生下列故障又未被修复 时，会影响火警优先功能。
①电源故障 ②本部位探测器损坏，且本部位出现火警。 ③总线部位故障（如信号线对地短路、总线开路与短
路等）均会影响火警优先。 (6)调显火警 (7)自动巡检 (8)自动打印 (9)测试 (10)部位的开放及关闭
吉林建筑大学
第3章 火灾报警控制器
部位的开放及关闭有以下三种情况。 ①子系统中空置不用(不装现场部件)的部位，在控制
器软件制作中即被永久关闭,如需开放新部位,应与 制造厂联系。 ②系统中暂时空置不用的部位，在控制器第一次开机 时需要手动关闭。 ③系统运行过程中，已被开放的部位其部件发生损坏 后，在更新部件之前应暂时关闭，在更新部件之后 再将其开放。 (11)显示被关闭的部位 (12)输出
