GST5000智能火灾报警控制器用户操作说明
海湾消防设备销售、维修、维保 GST5000火灾报警控制器操作说明
主板、回路板、通讯板（232、485）结构说明如图2-4所示。
图2-4
每个回路板及通讯板上均设有2个十进制编码开关，分别代表十位和个位，用于设置回路板及通讯板通道号。当回路板为双回路板时，编码开关设置的是第一路的通道号，第二路通道号自动加一。通讯板号与回路板号可任意混编。
用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换（如图4-15）。
图4-15
“窗口切换”键在控制器处于分屏和全屏显示状态下都可以进行当前窗口切换（如图4-16、4-17）。
图4-16
图4-17
在分屏、全屏显示状态下，可以按信息查看的一般方法，对信息进行翻页和选中等操作，如选中智能探测器的火警信息，会显示它在火警前一段时间环境特性参数的静态曲线（如图4-18）。
在进行数据输入时，画面右侧有延时光条，停止键盘输入光条逐渐缩短，持续30秒后光条消失，系统自动退出当前的数据输入状态。
二.2.3
进入信息查看状态，按“ ”、“ ”键，可对多条信息进行上下翻页查看。
按下“确认”键屏幕显示的最上一条信息变为高亮状态，进入信息条选择状态。按“窗口切换”键可以退出选择状态。
关机过程按照与开机时相反的顺序关掉各开关即可。要注意各个备电开关一定要关掉，否则，将有损坏电池的可能。
图4-1
图4-2
图4-3
图4-4
二.2
二.2.1
控制器的键盘多数为双功能键，下部标识为命令功能，上部标识为字符功能。命令功能，只在监控状态下起作用，并且多数功能键受锁键功能限制；字符功能，只在进入菜单后，才可进行数据输入。
主电故障灯：黄色，当控制器的AC220V电源掉电或电源损坏，此灯亮。电源恢复正常后，此灯熄灭。
海湾消防设备销售、维修、维保gst5000火灾报警控制器操作说明

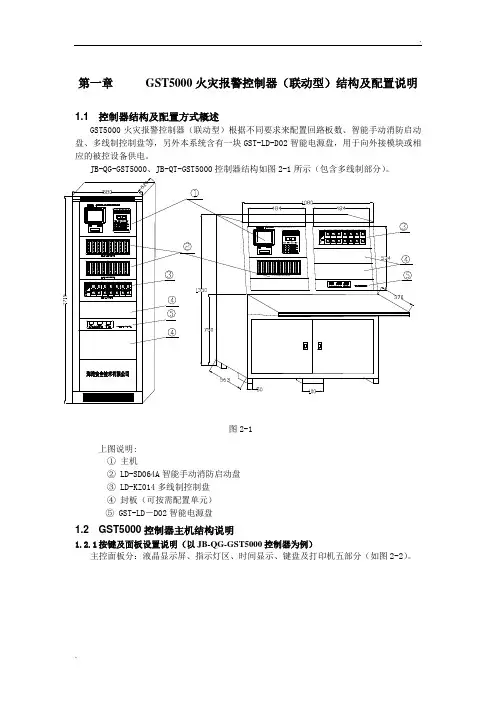

第一章 GST5000火灾报警控制器（联动型）结构及配置说明1.1 控制器结构及配置方式概述GST5000火灾报警控制器（联动型）根据不同要求来配置回路板数、智能手动消防启动 盘、多线制控制盘等，另外本系统含有一块 GST-LD-D02智能电源盘，用于向外接模块或相 应的被控设备供电。
JB-QG-GST5000、JB-QT-GST5000控制器结构如图 2-1 所示（包含多线制部分） 。
图 2-1图说明 : ①主机② LD-SD064A 智能手动消防启动盘 ③ LD-KZ014 多线制控制盘 ④封板（可按需配置单元）⑤ GST-LD －D02智能电源盘1.2 GST5000控制器主机结构说明1.2.1 按键及面板设置说明（以 JB-QG-GST5000控制器为例）指示灯及按键说明：工作灯：绿色，当控制器工作时，此灯点亮。
主电工作灯：绿色，当控制器由AC220V电源供电工作时，此灯点亮。
备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。
火警排除后，按“复位”键此灯熄灭。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。
故障排除后，按“复位”键此灯熄灭。
主电故障灯：黄色，当控制器的AC220V电源掉电或电源损坏，此灯亮。
电源恢复正常后，此灯熄灭。
备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。
备用电源系统故障排除后，此灯熄灭。
联动灯：绿色，此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号，具体信息见液晶显示。
按“复位”键，此灯熄灭。
隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。
有隔离设备存在时此灯亮。
手动允许灯：绿色，此灯亮表示可通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，否则不能进行上述操作。
海湾消防设备销售、维修、维保 GST5000火灾报警控制器操作说明
备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。火警排除后，按“复位”键此灯熄灭。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。
上图说明:
① 主机
② LD-SD064A智能手动消防启动盘
③LD-KZ014多线制控制盘
④ 封板（可按需配置单元）
⑤GST-LD－D02智能电源盘
一.2
一.2.1
主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图2-2）。
图2-2
指示灯及按键说明：
工作灯：绿色，当控制器工作时，此灯点亮。
图2-12
第二章
二.1
当调试工作完成后，用户就可以按以下顺序进行开机操作了：
打开联动电源和火灾显示盘电源的主备电开关。
打开主机电源的主备电开关。
打开控制器的工作开关（在DC-DC变换模块上）。
完成以上操作后，系统上电进行初始化（画面显示如图4-1所示）。初始化完成后进入对运行记录、隔离信息、联动公式、声光电源的自动检查状态（画面显示如图4-2所示），自检完毕，控制器对外接火灾显示盘、探测器和模块进行注册（如图4-3所示），并显示注册信息(如图4-4所示)。至此，开机过程结束，系统进入正常监控状态。主机键盘上设有“自检”键，按下此键后系统将进行和开机时相同的声光及电源检查。
隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。有隔离设备存在时此灯亮。
GST5000主机操作说明
GST5000主机操作说明1、消音：按主机的“消音”键。
2、复位：按主机的“复位”键，提示输入密码按确认，主机默认密码为空。
3、屏蔽设备：按主机的“屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。
设备类型代码见后面附件。
4、取消屏蔽设备：按主机的“取消屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。
5、主机自动状态的开启：按主机的“启动方式”键，提示输入密码按确认，按“TAB”键把光标切换到自动方式上来，按“△＝”、“＝▽”键切换到“全部自动”按“确认”。
此时主机下方显示为“全部自动”。
（警告：一旦主机转换为自动状态主机上所有报的火警将按联动公式启动相应的设备，在没有在现场确认火警的情况下请勿将主机打为自动）6、主机自动状态的关闭：按主机的“启动方式”键，提示输入密码按确认，按“TAB”键把光标切换到自动方式上来，按“△＝”、“＝▽”键切换到“不允许”按“确认”。
此时主机下方显示为“自动禁止”。
7、气体灭火控制：气体启动有两种方式一、手动启动：（1）：按现场的气体灭火控制盘上相应区域的“启动喷洒”按钮持续3秒+“确认”键，延时30秒启动气体灭火。
（2）：按下现场的紧急启动按钮，此时延时30秒启动相应区域的气体灭火。
在30秒延时内，按下紧急停动按钮，可停止气体启动。
二、自动启动：将主机设置为“全部自动”和“喷洒允许”状态，同时现场气体灭火控制盘相应区域设置为“自动允许”状态。
当气体灭火区内有确认火警发生（至少有1个烟感，一个温感同时报火警）主机将自动启动相应区域的声光，延时30秒启动相应区域的气体灭火设备。
喷洒成功后相应区域的喷洒指示灯会闪亮。
注意：气体灭火设备是一种接受到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。
对气体灭火设备的误操作，一方面会导致重大不可挽回的损失甚至是人员伤亡，另一方面会在一定时期造成重要场所消防能力的消弱，启动这些设备应慎之又慎！！！进行气体灭火设备的启动应符合以下条件：1、进行气体灭火设备启动的人员必须经过气体灭火知识培训合格的人员2、确认现场火情确实需要启动气体灭火设备3、确认气体灭火设备喷洒的保护区域内人员疏散已经完成8、气体喷洒设置：主机按“喷洒控制”键，提示输入密码按确认，此时主机显示会有提示，按“确认”开启喷洒允许，此时主机下方显示为“喷洒允许”。
海湾消防报警主机简易操作说明
GST-5000简易操作说明一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。
3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。
二、故障的一般处理方法故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。
故障发生时，可按“消音”键终止故障警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声（GB 4717-2005的要求）；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单（如图5-26所示），可按“△= ”、“：▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的"手动允许"灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“=="的联动公式参加联动。
提示方式是指在满足联动条件后，而自动方式不允许时，手动盘的指示灯将闪烁提示。
海湾消防报警主机简易操作说明
海湾消防报警主机简易操作说明GST-5000简易操作说明一、火警处理方法当发生火警时，首先应检查火警发生的位置，并确认是否有火灾发生。
如果确认为火灾，应立即将主机切换至自动状态，并通知消防部门，组织人员疏散。
如果是误报警，记录误报警设备号及报警时间，并确认误报警设备的现场情况，如有灰尘、水蒸气、温度变化、气流、物体移动等，并记录。
如果出现有规律的误报，请联系售后服务人员解决。
二、故障处理方法故障可分为控制器内部部件产生的故障和现场设备故障。
当故障发生时，可按“消音”键终止故障警报声。
如果主电掉电，备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，控制器会提示1小时的故障声。
使用备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。
如果系统发生故障，应及时检修，如果需要关机，应做好详细记录。
如果是现场设备故障，应及时维修。
如果因特殊原因不能及时排除故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。
提示方式是指在满足联动条件后，自动方式不允许时，手动盘的指示灯将闪烁提示。
其选择方式包括“提示所有联动公式”、“只提示含‘= =’的公式”以及“没有提示”三种方式。
四、设备的屏蔽与取消屏蔽当外部设备（探测器、模块或火灾显示盘）发生故障时，可将其屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。
GST500-5000主机基本操作
海湾GST5000消防主机基本操作步骤及故障处理方法一、开机：1、打开联动电源盘的主、备电开关。
2、打开主机交流220V主电开关与备电开关。
3、打开控制器的工作开关后，主机开始正常工作。
4、开机后会进入自检状态，此时禁止操作主机。
5、主机液晶显示屏显示“系统工作正常”，开机结束。
二、关机：1、关闭控制器的工作开关（主机后面右上端最高那个黑色键）。
2、关闭主机备电开关（主机后面右上端最高那个黑色键），及主机交流220V主电开关（主机后面左下那个白色空气开关）。
3、关闭联动电源盘的主、备电开关。
（注意：每个备电开关一定要关掉，否则，将有损坏电池的可能。
）4、主机液晶显示屏灭，各指示灯灭，关机结束。
三、设备的隔离或屏蔽：当外部设备（烟感、温感、模块或火灾显示盘等）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能，将设备恢复正常工作。
1、准备工作：从显示屏上记下报故障的用户编码（六位数）和设备类型。
2、操作步骤：按下“屏蔽”键，如显示输入密码，则输入密码后按“确认”键进入，无密码则直接按“确认”键；此时屏幕显示“请输入屏蔽设备号××××××号××未定义”，例子：需要屏蔽的设备为用户编码为011002的光电感烟探测器，其隔离应按如下步骤进行：A、输入屏蔽设备的用户编码“011002”；B、按“TAB”键（设备类型处为高亮条）；C、参照以下的表输入其设备类型“03”；D、按“确认”键，请留意液晶显示屏会闪一次，表明屏蔽成功，此时屏幕会停留在刚才的状态。
按“取消”退出待机状态，隔离信息中将增加该设备，表明屏蔽成功，此时主机屏蔽灯点亮。
注：上表外的设备类型编号请参照主机说明书后面的总表.四、取消隔离或屏蔽：按下“取消屏蔽”或“释放”键，如显示“输入密码”，则必须输入密码按确认，无密码则直接按“确认”键，然后出现：“请输入释放设备号××××××号××设备类型”，接下来的操作与隔离设备相同。
GST5000火灾报警网络监控器操作说明(精)
GST5000火灾报警网络监控器操作流程
一、各按键、指示灯的作用
JK-TX-GST5000火灾报警网络监控器的外观示意图
二、遇警操作流程
当入网单位火灾报警系统出现探头报警时,GST5000火灾报警网络监控器火警指示灯点亮,同时消音指示灯点亮并伴有语音提示声鸣叫,入网单位值班人员应严格进行如下操作:
1、必须在1分钟内按下消音键和延时键,此时消音指示灯点熄灭,语音提示声停叫,值班人员应迅速到现场处理核实报警。
2、按下延时键后,核实处理报警的时间为3分钟,值班人员应在此时间内尽快核实报警点现场情况,如没有火警(误报虚警,则按下清除键(该报警信息以误报存贮在中心信息台;如确认为火警,则按下确认键,报警内容为确认火警。
3、值班人员必须严格按照以上操作步骤处理报警,如不经核实即清除报警。
三、注意事项及要求
1、值班人员必须坚守岗位,严禁出现脱岗行为,认真负责地处理并核实每一次报警,杜绝报警无人处理现象。
2、值班人员应迅速准确地处理报警。
3、值班人员处理报警时必须杜绝不到现场核实报警就清除操作的现象。
4、用户单位火灾自动报警系统如进行维修维护或系统检测时,在检修前和检修后都应通知弱电工作人员,以防止因设备及传输协议的改动而不能收到报警。
5、本网络监控器与电话机串连使用。
6、严禁拔掉电源线、随意关掉电源及断开通讯电话线路。
重庆市中铁二院物业公司
2011.4.20。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火灾自动报警及联动系统简要操作说明
河南省豫新科技发展有限公司
一．系统说明
JB-QG/QT-GST5000 火灾报警控制器（联动型）是海湾公司推出的新一代火灾
报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的
其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾
报警及消防联动一体化控制系统的应用。
1．容量大可靠性高
本控制器采用多微处理器并行处理，最多可以管理20 个总线制监控点回路
共计4840 个总线制报警联动点。多总线大容量方式设计使外部总线和总线设备发
生故障后对系统的影响减少到最低限。不论对联动类还是报警类总线设备，控制器
都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。
2． 窗口化汉字菜单式显示界面
多种类型的信息存在时，通过“分屏/全屏”切换键和“窗口转换”键操作可
以方便的看到各种全面细致的显示信息，汉字菜单可以做到明白易懂方便直观，通
过简单的操作选择数字或移动光条就可实现系统提供的多种功能。
3．灵活的模块化结构和多种功能配置选择
本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通
过调整接入的回路板数实现总线设备从1 点到4840 点间的任意配置， 若接入通
讯板、CRT 板和远程通讯板，系统还可以提供与火灾显示盘CRT 和远程终端连接
所需的标准接口。
4． 配备智能化手动消防启动盘
本控制器配接的智能化手动消防启动盘，接线少、允许布线距离长、可靠性
高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总
线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化
系统的工程布线、设备配置及安装调试存在的固有问题。
5． 具备全面自检功能的多线制控制盘
本控制器配备的多线制控制盘具有输出线断路、短路和指示灯检测功能，这
些检测功能可最大限度的保障控制盘本身及其与重要设备之间连接的可靠性。
6． 可配接汉字式火灾显示盘
本控制器可配接海湾公司生产的汉字式火灾显示盘，汉字信息无需下载方便
可靠，并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼
层显示功能。
7． 模块式开关电源
模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可
靠的多级保护延长了电池的使用寿命。
二．用户简单操作说明
火警处理
当发生火警时，首先应按“消音”键中止警报声。然后应根据控制器的报警
信息，检查发生火警的部位确认是否有火灾发生，若确认有火灾发生应根据火情采
取相应措施。例如：
启动报警现场的声光警报器发出火警声光提示通知现场人员撤离；
拨打消防报警电话报警；
启动消防灭火设备等。
若为误报警应采取如下措施：
检查误报火警部位是否灰尘过大温度过高确认是否是由于人为或其它因素造
成误报警；
按“复位”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误
报可将其隔离，并尽快通知安装单位或厂家进行维修。
故障与异常处理
当发生故障时，首先应按“消音”键中止警报声。然后应根据控制器的故障
信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生应根据情况采
取相应措施：
当报主电故障时，应确认是否发生市电停电，否则检查主电源的接线、熔断
器是否发生断路。主电断电情况下，备电可以连续供电8 小时；
当报备电故障时，应检查备用电池的连接器及接线；当备用电池连续工作时
间超过8小时后，也可能因电压过低而报备电故障；
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应将
其隔离，待故障排除后再利用设备释放功能将设备恢复；
当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；
若系统发生异常的声音、光指示、气味等情况时应立即关闭电源，并尽快通
知安装单位或厂家。
启动/停动
当确认发生火警时，可通过手动方式快速启动消防灭火设备。首先应确认该
设备为总线制设备还是多线制设备。
总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备
对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。若再次按下该
键则命令灯熄灭，启动命令被终止。
多线制设备：根据多线制控制盘面板上的标签找到要启动的设备对应的单
元，按下这个单元的手动键，命令灯点亮，启动命令发出。若该设备为电平控制方
式，再次按此该键则命令灯熄灭，启动命令被终止；若该设备为脉冲控制方式，需
找到停动该设备对应的单元，并按下这个单元的手动键，启动命令被终止。
键盘解锁
控制器开机默认为锁键状态，若进行命令功能键（除“自检” “消音”
“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面，此时输入正确的
用户密码并按下“确认”键，才可继续操作，同时完成键盘解锁。海湾火灾报警控
制器的通用密码有三个 一个是24220041 一个是24220001 一个是19970701在控
制器上试一下就知道了 海湾 500、5000型19970701 200型 24220001 、 ...
保护备电
当使用备电供电时，应注意供电时间不应超过8 小时，若超过8 小时应关闭
控制器的备电开关，待主电恢复时再打开，以防蓄电池损坏。
详细内容见随机说明书。
四．常见故障及处理
序
号
故障现象 原因 解决方案
1 开机后无显示或显示不正常 a. 电源不正常 b. 与显示板电
缆连接不良
a. 检查24V 电源
b. 检查连接电缆
2 开机后显示主电故障 a. 无交流电 b. 交流保险管
烧断
a. 检查并接好交流电线
b. 更换交流保险管参数见标签
3 开机后显示备电故障 a. 保险坏 b. 线路连接不良
c. 蓄电池亏电
或损坏
a. 换保险管参数见标签
b. 打开电源盒检查有关接插件
c. 在交流供电的情况下开机8 小时以上
若仍不能消除故障则更换电池
4 不能正确注册回路板 a. 回路板未插a. 检查并插好
好 b. 回路板地址设置不对 b. 检查所有回路板地址设置
5 不能注册外接显示盘 通讯线连接错误或不良 检查火灾显示盘的电源线及通讯线
6 不打印 a. 未设置成打印方式 b. 打印机电缆连接不良 c. 打印机坏 a. 重新进行设置 b. 检查并连接好
c. 换打印机
7 按手动键无反应 a. 手动禁止状态 b. 手动消防启
动盘电缆连
接不良
a. 重新设置启动方式
b. 检查并连接好
8 设备故障 a. 设备连线断开
b. 该设备损坏
a. 检查连线
b. 更换设备
9 总线故障 总线短路 检查线路
10 时钟故障、存储故障、回路故障等 a. 环境干扰 b. 相应部分老
化
a. 检查接地是否良好
b. 通知我公司技术服务部
注意事项：
本控制器属精密电子产品，需专人管理，严禁他人随意触动。
用户应认真做好值班记录，如发生报警，应先按下控制器上的“消音”键，
迅速确认火情后酌情处理。处理完毕后做执行记录，然后按“复位”键消除。如确
认为误报警，在记录完毕后，可将报警的探测器或模块关闭，并通知我公司技术服
务部修理。
我公司负责控制器的保修，发现问题请及时和我公司技术服务部联系，用户
不得自行拆开或维修，否则后果自负。
技术服务部联系电话：0371-********、传真0371-********
