实验6三相交流电路的连接
三相交流电路实验报告
三相交流电路实验报告答：本次实验分为在线模拟和现场实践两部分。
在线模拟部分主要是通过电路模拟软件进行模拟操作，现场实践部分则需要使用实验设备进行实际操作。
具体实验内容如下：1.在线模拟部分1) 打开电路模拟软件，选择三相电路实验模块。
2) 根据实验要求，进行星形连接和三角形连接的负载接法操作，观察电路参数的变化，记录实验结果。
2.现场实践部分1) 按照实验要求，连接灯箱和交流电压表、交流电流表。
2) 进行星形连接和三角形连接的负载接法操作，调节电路参数，记录实验结果。
五、实验结果与分析答：根据实验数据和记录，可以得出以下结论：1.在三相电路中，负载的连接分为星形连接和三角形连接两种。
2.在对称三相电路中，线、相电压和线、相电流都对称，中线电流等于零。
3.在不对称三相电路中，负载端各相电压将不对称，电流和线电压也不对称。
4.三相负载接线原则是连接后加在每相负载上的电压应等于其额定值。
六、实验总结答：通过本次实验，我了解了三相交流电路中负载的星形接法和三角形接法，以及三相负载接线原则。
同时，我也掌握了在线模拟和现场实践的实验方法和技巧，提高了实验操作能力。
本实验采用线电压为220V的三相交流电源。
首先测量该电源的线电压和相电压，并记录在表1中。
接着，按照图1接线，每相开3盏灯，测各线电压、各相电压、各相电流、两中点间电压UOO'，记录在表1中。
接下来，重复步骤2，但将各相灯数分别改为1、2、3盏，观察灯泡亮度有无变化，并记录在表1中。
再次重复步骤4，但去掉中线，每相开3盏灯，测各线电压、各相电压（每相负载上的电压）、各相电流、UOO'，记于表1中。
最后，重复步骤5，但将各相灯数分别改为1、2、3盏，观察灯泡亮度有无变化，并记录在表1中。
从表1中可以看出，对于负载对称星形连接有无中线对电路无影响，此时中线可以去掉。
无中线时，对于负载对称连接与有中线情况相同，因此负载对称连接可用三相三线制连接。
“三相交流电路”实验报告
“三相交流电路”实验报告实验目的：1.掌握三相交流电路的基本原理和特性；2.了解三相电源的结构和工作原理；3.学习如何使用测试仪器进行三相交流电路的测量。
实验仪器和器材：1.三相交流电源；2.三相电流表、三相电压表；3.稳压电源；4.变压器、电阻、电容等元件。
实验原理：三相交流电路是由三个相位相差120度的单相交流电源组成的。
在三相交流电路中，电源的输出电压和电流呈正弦变化，三相电流之间相互平衡，电压之间相位差为120度。
三相交流电路可以提供较大的功率输出，广泛应用于工业生产和家庭用电中。
实验步骤与结果：1.搭建三相交流电路，电源通过三相电流表和三相电压表接入负载电器。
调节电源输出电压和电流，记录三相电流和电压的数值。
2.使用测试仪器测量三相电流和电压的大小和相位差。
通过测量，得到三相电流波形和电压波形的图像。
3.改变负载电器的阻抗，观察三相电流和电压的变化。
记录不同阻抗下三相电流和电压的数值，并进行对比分析。
实验结果分析：1.根据实验数据和测量结果，可以得到三相电流和电压的波形图。
波形图中，三相电流和电压呈正弦变化，且相位差为120度。
三相电流和电压之间相互平衡，满足三相电路的基本特性。
2.实验中改变负载电器的阻抗，可以观察到三相电流和电压的变化。
当负载电器阻抗增大时，三相电流会减小，而电压保持不变。
当负载电器阻抗减小时，三相电流会增大，而电压保持不变。
这是由于负载电器的阻抗变化导致电流的分配不均，从而影响了三相电流的大小。
实验总结：通过本次实验，我掌握了三相交流电路的基本原理和特性，并学会了如何使用测试仪器进行三相交流电路的测量。
通过实验数据的分析和对结果的观察，我深入理解了三相电流和电压之间的关系，以及负载电器对于三相电流的影响。
学习到了实验操作的技巧和注意事项，提高了对于电路原理的理解和实践能力。
《电工电子学》实验报告三相交流电路实验报告
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：任永胜学号：1995738000111年级专业层次：年级：1903 层次：高起专专业：机电一体化技术学习中心：府谷奥鹏学习中心提交时间：2019年11月1日二、实验原理答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则测量项目工作状态测量项目工作状态。
实验6__三相对称与不对称交流电路电压、电流的测量
实验6 三相对称与不对称交流电路电压、电流的测量［实验目的］1. 学会三相负载星形和三角形的连接方法，掌握这两种接法的线电压和相电压，线电流和相电流的测量方法。
2. 观察分析三相四线制中，当负载不对称时中线的作用。
3. 学会相序的测试方法。
［实验原理］将三相阻容负载（图1）各相的一端X 、Y 、Z 连接在一起接成中点，A 、B 、C （或U 、V 、W ）分别接于三相电源即为星形连接，这时相电流等于线电流，如电源为对称三相电压，则因线电压是对应的相电压的矢量差，在负载对称时它们的有效值相差3倍，即 U 线=⨯3U 相这时各相电流也对称，电源中点与负载中点之间的电压为零，如用中线将两中点之间连接起来，中线电流也等于零，如果负载不对称，则中线就有电流流过，这时如将中线断开，三相负载的各相相电压不再对称，各相电灯出现亮、暗不同的现象，这就是中点位移引起各相电压不等的结果。
如果将图1的三相负载的X 与B 、Y 与C 、Z 与A 分别相连，再在这些连接点上引出三根导线至三相电源，即为三角形连接法。
这时线电压等于相电压，但线电流为对应的两相电流的矢量差，负载对称时，它们也有3倍的关系，即 I 线=⨯3I 相若负载不对称，虽然不再有3倍的关系，但线电流仍为相应的相电流矢量差，这时只有通过矢量图，方能计算它们的大小和相位。
在三相电源供电系统中，电源线相序确定是极为重要的事情，因为只有同相序的系统才能并联工作，三相电动机的转子的旋转方向也完全决定于电源线的相序，许多电力系统的测量仪表及继电保护装置也与相序密切有关。
图1确定三相电源相序的仪器称相序指示器，它实际上是一个星形联结的不对称电路，一相中接有电容C ，另二相分别接入相等的电阻R （或两个相同的灯泡）如图2所示：图2如果把图（a ）的电路接到对称三相电源上，等效电路如图（b ），则如果认定接电容的一相为A 相，那么，其余二相中相电压较高的一相必定是B 相，相电压较低的一相是C 相，B 、C 两种电压的相差程度决定于电容的数值，电容可取任意值，在极限情况下B 、C 两相电压相等，即如果C=0，A 相断开，此时B 、C 两相电阻串接在线电压上，如两电阻相等，则两相电压相同，如C=∞，A 相短路，此时，B 、C 两相都接在线电压上，如电源对称，则两相电压也相同。

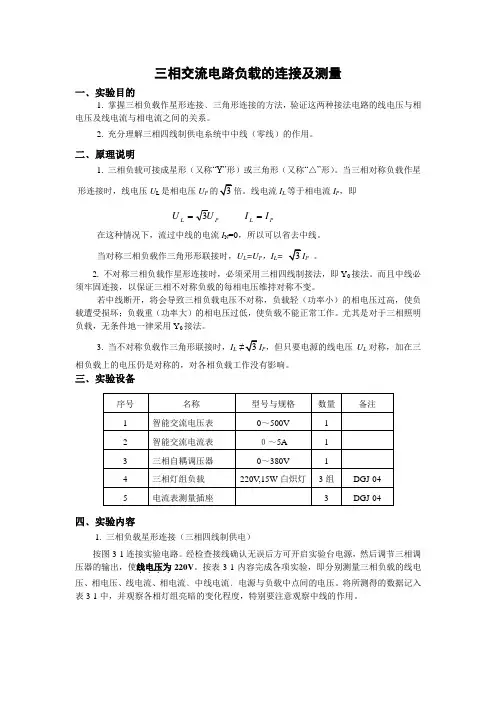

三相交流电路负载的连接及测量(电工学)
三相交流电路负载的连接及测量一﹑实验目的1. 掌握三相负载作星形连接﹑三角形连接的方法，验证这两种接法电路的线电压与相电压及线电流与相电流之间的关系。
2. 充分理解三相四线制供电糸统中中线（零线）的作用。
二﹑原理说明1. 三相负载可接成星形（又称“Y”形）或三角形（又称“△”形）。
当三相对称负载作星形连接时，线电压U L是相电压U P倍。
线电流I L等于相电流I P，即PLPLIIUU==3在这种情况下，流过中线的电流I N=0，所以可以省去中线。
当对称三相负载作三角形形联接时，U L=U P，I L= P。
2. 不对称三相负载作星形连接时，必须采用三相四线制接法，即Y0接法。
而且中线必须牢固连接，以保证三相不对称负载的每相电压维持对称不变。
若中线断开，将会导致三相负载电压不对称，负载轻（功率小）的相电压过高，使负载遭受损坏；负载重（功率大）的相电压过低，使负载不能正常工作。
尤其是对于三相照明负载，无条件地一律采用Y0接法。
3. 当不对称负载作三角形联接时，I LP，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三﹑实验设备四﹑实验内容1. 三相负载星形连接（三相四线制供电）按图3-1连接实验电路。
经检查接线确认无误后方可开启实验台电源，然后调节三相调压器的输出，使线电压为．．．．220V。
按表3-1内容完成各项实验，即分别测量三相负载的线电压、相电压、线电流、相电流﹑中线电流﹑电源与负载中点间的电压。
将所测得的数据记入表3-1中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
2. 负载三角形联接（三相三线制供电）按图3-2改接线路，经检查接线确认无误后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表3-2的内容进行测试。
N A B C N图3-1～U L =220V 图3-2～ U L =220V1. 本实验采用三相交流市电，线电压为380V ，应穿绝缘鞋进实验室。
三相交流电路的实验报告
竭诚为您提供优质文档/双击可除三相交流电路的实验报告篇一：电路基础实验报告三相电路实验报告实验六三相交流电路实验一、实验目的1、学会负载的星形和三角形连接法。
2、验证对称负载作星形和三角形连接时，相电压和线电压及相电流和线电流的关系。
3、了解非对称负载作星形连接时，中线的作用。
二、实验设备电工电子电力拖动实验装置，型号：Th-DT。
三、实验原理1、三相负载的星形连接对有中线的星形连接，不论负载是否对称，其线电压与相电压有uL=up。
若没有中线，在对称负载的情况下，上面关系式不变；若负载不对称，则上式不成立，此时三个电压将是不等的。
2、三相负载的三角形接法三相负载的三角形接法的特点为：在对称负载的情况下有uL＝up，IL＝3Ip；在不对称负载的情况下电压关系式仍然成立，电流关系式则不成立。
表6-1三角形连接各电压、电流关系四、实验内容1、负载星形连接的测量按图6-1连接电路，分别测量对称负载(ux端、VY端和wZ端都接两个灯泡)和非对称负载（ux端、VY端接两个灯泡，wZ端接一个灯泡）的相电压(uu、uv、uw)线电压(uuv、uvw、uwu)、相电流(Iuv、Ivw、Iwv)、线电流(Iu、Iv、Iw)、中线电流（有中线时）u0，记录于表6-2中图6-1三相交流负载电路的星形连接2、负载三角形连接的测量按图6-2连接电路，分别测试线电压、相电压（uuv、uvw、uwu）、线电流(Iu、Iv、Iw)和相电流（Iuv、Ivw、Iwu），将测量数据记录于表6-3中。
图6-2三相交流负载电路的三角形连接五、数据处理与分析表6-4表6-5数据分析：由表6-4可知，uL/up的值在星形电路中对称时有中线（不论中线有无阻抗）、无中线和非对称时有中线（中线无阻抗）近似等于1.732，非对称无中线时uL/up的值不等于1.732。
线电流都等于相电流。
中线电压在对称有无中线时以及非对称有中线（中线无阻抗）时等于0，在非对称无中线时不等于0。
26024-项目六三相交流电路的连接解析
（2）线电压：两条端线间的电压
• 三相电源的任意两条端线间的电压称为电 源线电压，用uUV、uVW、uWU表示。 • 任意两条负载端线间的电压称为负载的线 电压，用u`UV、u`VW、u`WU表示。
（3）线电压和相电压的关系
① 星形连接
• 由KVL定律可知，线、相电压之间的关 系如下。 • 瞬时值关系： u
• 三角形连接时，负载的相电流参考方向 为iU`V`、iV`W`、iV`U`。
（2）线电流：
• 流过端线的电流用iU、iV、iW表示。
（3）线电流和相电流的关系：
① 星形连接： • 根据线电流和相电流的定义可知，线电 流与相电流相等。
② 三角形连接：
瞬时值关系：
• 电气设备的接地部分，如接地的金属外 壳和接地体等，与零电位的“地”之间的 电位差，称为接地部分的对地电压。
• 在用星形连接的三相电路中，3个线圈连 接在一起的点称为三相电路的中性点，当 中性点接地时，则该点称为零点。 • 由中性点引出的线，称为中性线，由零 点引出的线称为零线，以符号N表示。 PEN表示。
（6-2）
• 它们的波形图和相量图分别如图6-3（a）和 （b）所示。
• 对称三相正弦电压瞬时值之和恒为零，这是 对称三相正弦电压的特点，也适用于其他对称 三相正弦量。
• 从图6-3的波形图或通过计算可得出上述结论。
图6-3 对称三相电压波形图与相量图
• 解析式之和为零，即
u U uV u W U m sin t U m sin(t 120 ) U m sin(t 120 ) U m sin t U m sin t cos120 U m cos t sin120 U m sin t cos120 U m cos t sin120 U m sin t U m sin t cos120 U m sin t cos120 U m sin t (1 2cos120 ) 1 U m sin t 1 2 0 2
三相交流电路的实验报告
三相交流电路的实验报告三相交流电路的实验报告引言：在现代工业和家庭中，我们经常使用三相交流电来供电。
三相交流电具有稳定、高效的特点，能够满足大功率设备的需求。
为了深入了解三相交流电路的工作原理和特性，我们进行了一系列实验，并在本报告中总结和分析了实验结果。
实验目的：1. 理解三相交流电的基本概念和原理。
2. 掌握三相交流电路的测量方法和仪器使用。
3. 分析三相电路中的功率、电流、电压等参数的关系。
实验装置：我们使用了实验箱、三相电源、三相电动机、三相电表等设备进行实验。
实验箱内部装有三相电源，可以提供稳定的三相交流电。
三相电动机是一个重要的负载，用于模拟实际工业设备的使用情况。
三相电表则用于测量电路中的电流和电压。
实验步骤：1. 连接电路：将三相电源的三个相线分别与实验箱内的三个接线端子相连。
将三相电动机的三个线圈分别与实验箱内的三个接线端子相连。
将三相电表的电流夹子分别夹在电动机的三个线圈上，将电压探头接在电动机的两个线圈之间。
2. 打开电源：打开实验箱的电源开关，使三相电源开始供电。
3. 测量电流：使用三相电表测量电动机的三个线圈的电流，并记录下来。
4. 测量电压：使用三相电表测量电动机两个线圈之间的电压，并记录下来。
5. 分析数据：根据测量得到的电流和电压数据，计算出三相电路中的功率、功率因数等参数，并进行分析。
实验结果与分析：通过实验测量得到的数据，我们可以计算出三相电路中的功率、功率因数等参数。
根据计算结果，我们可以得出以下结论：1. 三相电路中的功率是三个相位功率的和。
这是因为在三相电路中，各相之间的电流和电压存在一定的相位差，导致功率的叠加。
2. 三相电路中的功率因数是功率与视在功率之比。
功率因数越接近1，说明电路的效率越高。
3. 三相电动机的运行效果受到电压和电流的影响。
当电压和电流不平衡时，电动机的运行效果会受到影响，可能会出现噪音、震动等问题。
结论：通过本次实验，我们深入了解了三相交流电路的工作原理和特性。
三相交流电路实验
接通电源
将三相交流电源接通，观察并 记录各仪表的读数。
断开电源
实验结束后，先断开电源，再 拆除电路连接。
数据记录与分析
01
数据记录：记录实验过程中的电源电压、电流、功率等参 数，以及负载的电阻、电感、电容值等。
02
数据分析
03
计算负载的相电压、线电压、相电流、线电流等参数。
04
分析负载的性质（阻性、感性或容性），并计算功率因数 。
ERA
实验目的
01
掌握三相交流电路的基 本概念和原理
02
学会搭建和测量三相交 流电路
03
分析三相交流电路的电 压、电流和功率等参数
04
探究三相负载的星形和 三角形接法对电路性能 的影响
三相交流电路基本原理
三相交流电的产生
三相交流电是由三个频率相同、幅值相等、相位互 差120°的正弦交流电组成。
三相负载的连接方式
测量方法
使用电压表和电流表分别测量三 相交流电路中的电压和电流有效 值，然后将两者相乘即可得到视 在功率的数值。
06
实验结果总结与讨论
BIG DATA EMPOWERS TO CREATE A NEW
ERA
数据汇总及图表展示
实验数据表格
详细记录了实验过程中各项参数的测 量值，包括电压、电流、功率因数等 。
ERA
有功功率测量
使用有功功率表
选择合适的量程和精度等级的有功功率表，将其接入三相交流电路中，直接读 取有功功率的数值。
间接测量法
通过测量电压、电流以及功率因数等参数，利用公式P=UIcosφ计算有功功率。 其中，U为电压有效值，I为电流有效值，cosφ为功率因数。
无功功率测量
三相交流电路实验报告
三相交流电路实验报告实验名称：三相交流电路的研究与应用实验目的：1.了解三相交流电的基本原理和特点；2.学习使用三相交流电路进行功率测量；3.掌握三相电路的相关性能参数的计算方法。
实验器材：1.三相交流电源；2.三相感性负载电阻；3.三相电能表；4.示波器。
实验原理：实验步骤：1.搭建三相交流电路。
将三相交流电源连接到三相感性负载电阻上，再通过三相电能表进行功率测量。
2.调节交流电源的电压和频率。
保持电压和频率稳定。
3.使用示波器测量电压和电流波形。
观察并记录数据。
4.计算功率。
根据测得的电压、电流和功率因数计算三相功率的大小。
实验结果与分析：1.根据示波器测量的波形数据，可以观察到电压和电流之间存在相位差。
根据负载电阻和电源的特性，可以推测负载上存在一定的感性电阻。
2.根据测得的电压、电流和功率因数，可以计算出三相功率的大小。
根据功率的计算结果，可以分析电路的功率传输效率以及电力消耗情况。
实验结论：通过对三相交流电路的研究和实验，我们可以得出以下结论：1.三相交流电路的三个相位之间存在120度的相位差；2.三相交流电路具有更高的功率传输效率和更好的稳定性；3.三相交流电路的负载上存在感性电阻；4.利用示波器、电能表等设备可以对三相交流电路进行测量和分析。
实验心得：通过本次实验，我对三相交流电路的基本原理和特点有了更加深入的理解。
实验过程中，我学会了如何搭建三相交流电路，并使用示波器、电能表等设备进行电路参数的测量和分析。
通过分析实验结果，我进一步认识到三相交流电路的功率传输效率以及电力消耗情况。
这次实验对于我的电路学习具有重要的实践意义，为我今后的学习和研究提供了有力的支持和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六 三相交流电路的连接
一、实验目的
1．学习三相电路中负载的星形联结和三角形联结方法；
2．通过实验验证负载做星形连接和三角形连接时，负载的线电压L U 和相电压P U 、负载的线电流L I 和相电流P I 间的关系；
3．了解不对称负载做星形连接时中线的作用。
二、实验原理
电源用三相四线制向负载供电，三相负载可联结成星形（又称‘Ｙ’形）或三角形（又称‘Δ’形）。
1．当对称负载做星形连接时，其线电压和相电压，线电流和相电流之间的关系是
=L
U
p
U
3
P L I I =
(1)
当对称负载做三角形连接时，它们的关系是
P L
U U = L I =
P I 3
(2)
2．不对称负载做星形连接时，若不接中线，则负载中点N '的电位与电源中点N 电位不同，负载上各相电压将不相等，线电压与相电压间3倍的关系遭到破坏，在三相负载均为白炽灯负载的情况下，灯泡标称功率最少(电路电阻最大)的一相其灯泡最亮，相电压最高；
灯泡标称功率最多(电阻最小)的一相其灯泡最暗，相电压最低，在负载极不对称情况下，相电压最高的一相可能将灯泡烧毁。
倘若有了中线，由于中线阻抗很小，而使电源中点与负载中点等电位，则因电源各相电压是对称相等的，从而保证了各相负载电压是对称相等的。
也就是说，对于不对称负载中线是不可缺少的。
三、实验设备
1．三相调压器1台；2．三相空气开关1只
3．电流测量插孔4套4．数字交流电流表（0～3A）1只；
5．数字交流电压表（0～500V）1只；6．强电导线若干；
7．三相白炽灯负载单元板（TS－B－23）3块。
四、实验内容及步骤
1．星形连接负载
表1星形负载实验数据
(1)选取灯泡负载单元板，电流测量插口单元板及三相负荷开关单元板，安放在实验台框架的合适位置上，按图1将电灯泡负载联结成星形接法的实验电路。
用三相调压器调压输出作为三相交流电源，具体操作如下：先将三相调压器的调节旋钮置于三相电压输出为0V的位置（即逆时针旋到底的位置），然后旋转旋钮，调节调压器的输出，使输出的三相线
电压为220Ｖ。
(2) 每相均开3盏灯(对称负载) 测量各线电压、相电压、线电流和中线电流，将测量数据填入表1中。
(3) 将三相负载分别改为1、2、3盏灯，接上中线，观察各灯泡亮度是否有差别，测量各线电压、相电压、线电流和中线电流，然后拆除中线，再观察各灯亮度是否有差别，测量各线电压、相电压、线电流。
将测量数据填人表1中。
2．三角形接法负载
(1) 按照图2连接三角形负载的实验电路。
(2) 每相开3盏灯(对称负载)，测量各相电压、线电流、相电流，将测量数据填入表2中。
(3) 关闭部分灯泡，使每相负载分别为1，2，3盏(非对称负载)重复步骤(2)的测量内容，并将测量数据填入表2中。
表 2 三角形负载实验数据
五、实验报告要求
1．整理实验数据，说明在什么条件下具有L I =P I 3，P L U U 3
的关系?
2．中线的作用是什么？什么情况下可以省略？什么情况下不可少？。
