《电工电子学》实验报告三相交流电路实验报告
“三相交流电路”实验报告
“三相交流电路”实验报告实验目的：1.掌握三相交流电路的基本原理和特性；2.了解三相电源的结构和工作原理；3.学习如何使用测试仪器进行三相交流电路的测量。
实验仪器和器材：1.三相交流电源；2.三相电流表、三相电压表；3.稳压电源；4.变压器、电阻、电容等元件。
实验原理：三相交流电路是由三个相位相差120度的单相交流电源组成的。
在三相交流电路中，电源的输出电压和电流呈正弦变化，三相电流之间相互平衡，电压之间相位差为120度。
三相交流电路可以提供较大的功率输出，广泛应用于工业生产和家庭用电中。
实验步骤与结果：1.搭建三相交流电路，电源通过三相电流表和三相电压表接入负载电器。
调节电源输出电压和电流，记录三相电流和电压的数值。
2.使用测试仪器测量三相电流和电压的大小和相位差。
通过测量，得到三相电流波形和电压波形的图像。
3.改变负载电器的阻抗，观察三相电流和电压的变化。
记录不同阻抗下三相电流和电压的数值，并进行对比分析。
实验结果分析：1.根据实验数据和测量结果，可以得到三相电流和电压的波形图。
波形图中，三相电流和电压呈正弦变化，且相位差为120度。
三相电流和电压之间相互平衡，满足三相电路的基本特性。
2.实验中改变负载电器的阻抗，可以观察到三相电流和电压的变化。
当负载电器阻抗增大时，三相电流会减小，而电压保持不变。
当负载电器阻抗减小时，三相电流会增大，而电压保持不变。
这是由于负载电器的阻抗变化导致电流的分配不均，从而影响了三相电流的大小。
实验总结：通过本次实验，我掌握了三相交流电路的基本原理和特性，并学会了如何使用测试仪器进行三相交流电路的测量。
通过实验数据的分析和对结果的观察，我深入理解了三相电流和电压之间的关系，以及负载电器对于三相电流的影响。
学习到了实验操作的技巧和注意事项，提高了对于电路原理的理解和实践能力。

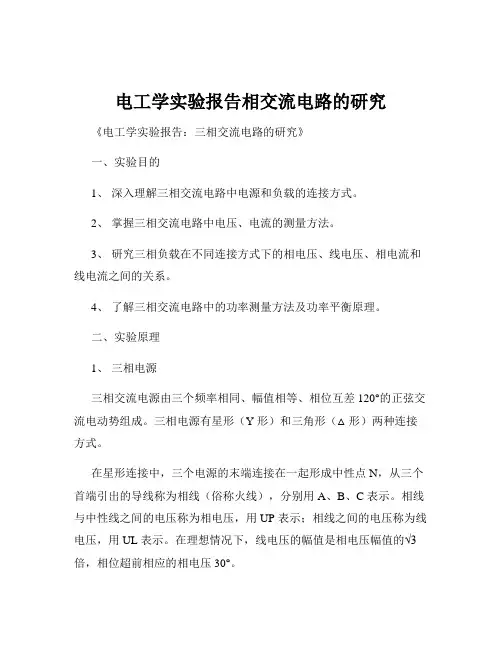

电工学实验报告相交流电路的研究
电工学实验报告相交流电路的研究《电工学实验报告：三相交流电路的研究》一、实验目的1、深入理解三相交流电路中电源和负载的连接方式。
2、掌握三相交流电路中电压、电流的测量方法。
3、研究三相负载在不同连接方式下的相电压、线电压、相电流和线电流之间的关系。
4、了解三相交流电路中的功率测量方法及功率平衡原理。
二、实验原理1、三相电源三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电动势组成。
三相电源有星形（Y 形）和三角形（△形）两种连接方式。
在星形连接中，三个电源的末端连接在一起形成中性点 N，从三个首端引出的导线称为相线（俗称火线），分别用 A、B、C 表示。
相线与中性线之间的电压称为相电压，用 UP 表示；相线之间的电压称为线电压，用 UL 表示。
在理想情况下，线电压的幅值是相电压幅值的√3 倍，相位超前相应的相电压 30°。
在三角形连接中，三个电源依次首尾相连，从三个连接点引出的导线就是相线。
三角形连接时，线电压等于相电压。
2、三相负载三相负载也有星形和三角形两种连接方式。
在星形连接的三相负载中，相电流等于线电流；在三角形连接的三相负载中，线电流是相电流的√3 倍，相位滞后相应的相电流 30°。
3、功率测量在三相交流电路中，总功率等于各相功率之和。
有功功率可以通过瓦特表分别测量各相的有功功率后相加得到，也可以通过测量线电压和线电流计算得到。
无功功率和视在功率可以根据有功功率和功率因数计算得出。
三、实验设备1、三相交流电源：提供对称的三相正弦交流电压。
2、交流电压表：用于测量电压。
3、交流电流表：用于测量电流。
4、三相负载箱：包含星形和三角形连接的电阻、电感和电容负载。
5、功率表：用于测量有功功率、无功功率和功率因数。
四、实验内容及步骤1、三相电源的星形连接（1）按照实验电路图将三相交流电源连接成星形。
（2）测量三相电源的相电压和线电压，记录数据。
2、三相负载的星形连接（1）将三相负载连接成星形。
三相交流电路实验报告_百度文库
三相交流电路实验报告_百度文库
实验名称：三相交流电路实验
实验目的：
1.掌握交流电路的基本理论，特别是三相电路的基本理论。
2.掌握三相交流电路中电压、电流及功率的测量方法，了解三相电压及电流与功率关系。
3.理解三相电路中电压的相位关系及电压的谐波分析方法。
实验原理：本实验中研究的是三相电路，它是由三个相数为3N（N为正整数）的交流电路组成，每个电路中有一相电压，它们之间的相位差为120度。
这种电路以其便利的特点，主要用于驱动重负载，比如大功率电机。
实验仪器：
1.三相交流电路及其它电路元件；
2.频率表；
3.数字万用表；
4.电源；
实验步骤：
1.使用频率计检查电源的频率，以保证接下来电路实验的准确性。
2.使用数字万用表测量三相电路中每一相的电压大小。
3.使用数字万用表测量三相电路中每一相的电流大小。
4.根据电路连接，根据实际情况，计算三相电路的有功功率。
5.根据已有数据，测量三相电路中电压与电流的相位关系及其谐波分析。
实验结果：
1.测量三相电路中每一相的电压大小，如下：
A相：220V
B相：220V
C相：220V
2.测量三相电路中每一相的电流大小，如下：
A相：2.5A
B相：2.4A
C相：2.3A。

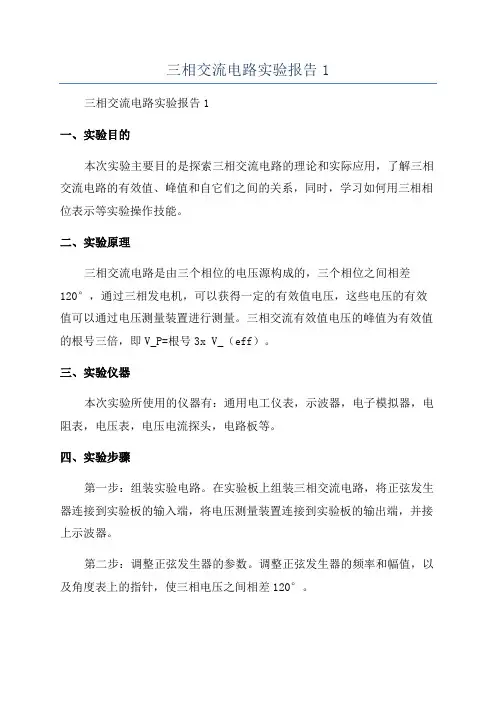

三相交流电路实验报告1
三相交流电路实验报告1
三相交流电路实验报告1
一、实验目的
本次实验主要目的是探索三相交流电路的理论和实际应用，了解三相交流电路的有效值、峰值和自它们之间的关系，同时，学习如何用三相相位表示等实验操作技能。
二、实验原理
三相交流电路是由三个相位的电压源构成的，三个相位之间相差120°，通过三相发电机，可以获得一定的有效值电压，这些电压的有效值可以通过电压测量装置进行测量。
三相交流有效值电压的峰值为有效值的根号三倍，即V_P=根号3x V_（eff）。
三、实验仪器
本次实验所使用的仪器有：通用电工仪表，示波器，电子模拟器，电阻表，电压表，电压电流探头，电路板等。
四、实验步骤
第一步：组装实验电路。
在实验板上组装三相交流电路，将正弦发生器连接到实验板的输入端，将电压测量装置连接到实验板的输出端，并接上示波器。
第二步：调整正弦发生器的参数。
调整正弦发生器的频率和幅值，以及角度表上的指针，使三相电压之间相差120°。
第三步：测量三相电压值。
在示波器上观察三相的电压波形，然后根据电压测量装置，测量三相电压的平均值和峰值。
第四步：计算三相有效值和峰值之间的关系。

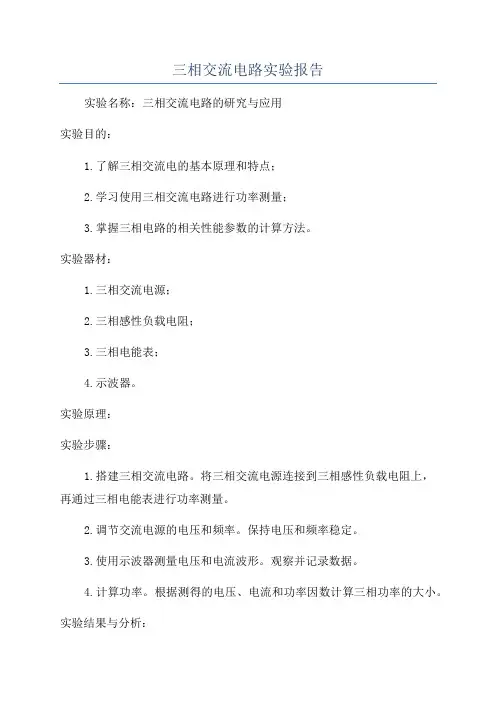

三相交流电路实验报告
三相交流电路实验报告实验名称：三相交流电路的研究与应用实验目的：1.了解三相交流电的基本原理和特点；2.学习使用三相交流电路进行功率测量；3.掌握三相电路的相关性能参数的计算方法。
实验器材：1.三相交流电源；2.三相感性负载电阻；3.三相电能表；4.示波器。
实验原理：实验步骤：1.搭建三相交流电路。
将三相交流电源连接到三相感性负载电阻上，再通过三相电能表进行功率测量。
2.调节交流电源的电压和频率。
保持电压和频率稳定。
3.使用示波器测量电压和电流波形。
观察并记录数据。
4.计算功率。
根据测得的电压、电流和功率因数计算三相功率的大小。
实验结果与分析：1.根据示波器测量的波形数据，可以观察到电压和电流之间存在相位差。
根据负载电阻和电源的特性，可以推测负载上存在一定的感性电阻。
2.根据测得的电压、电流和功率因数，可以计算出三相功率的大小。
根据功率的计算结果，可以分析电路的功率传输效率以及电力消耗情况。
实验结论：通过对三相交流电路的研究和实验，我们可以得出以下结论：1.三相交流电路的三个相位之间存在120度的相位差；2.三相交流电路具有更高的功率传输效率和更好的稳定性；3.三相交流电路的负载上存在感性电阻；4.利用示波器、电能表等设备可以对三相交流电路进行测量和分析。
实验心得：通过本次实验，我对三相交流电路的基本原理和特点有了更加深入的理解。
实验过程中，我学会了如何搭建三相交流电路，并使用示波器、电能表等设备进行电路参数的测量和分析。
通过分析实验结果，我进一步认识到三相交流电路的功率传输效率以及电力消耗情况。
这次实验对于我的电路学习具有重要的实践意义，为我今后的学习和研究提供了有力的支持和帮助。

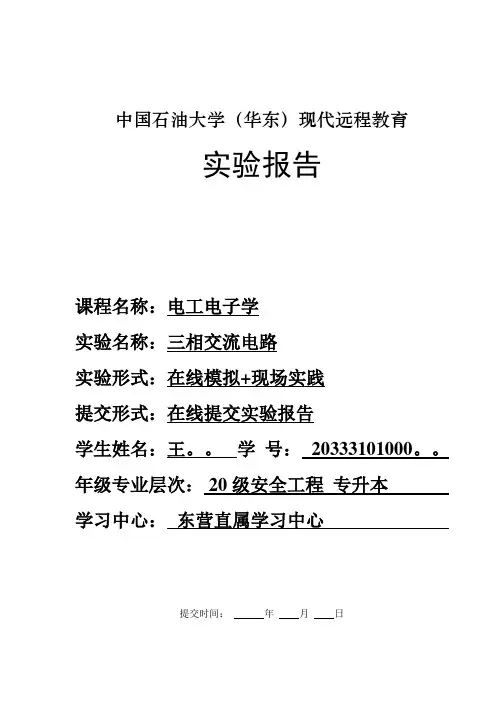

《电工电子学》实验报告(三相交流电路实验报告)
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王。
学号：20333101000。
年级专业层次：20级安全工程专升本学习中心：东营直属学习中心提交时间：年月日一、实验目的1. 练习三相交流电路中负载的星形接法。
2. 了解三相四线制中线的作用。
二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。
中国石油大学《电工电子学》实验报告
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：年级专业层次：网络17春专升本学习中心：山东济南明仁学习中心提交时间：2018 年 5 月20 日无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。
三、实验设备1．灯箱? ?????一个(灯泡，220V，25W)(DG04-S)2．交流电压表? ??一个(300V，600V)(DG053)3．交流电流表? ??一个(5A、10A)(DG053)四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。
测量该电源的线电压（U AB、U BC、U CA）和相电压（U AO、U BO、U CO），并记录之。
《三相交流电路》实验报告
《三相交流电路》实验报告
一、实验目的
本实验旨在熟悉三相交流电路的基本原理、掌握三相交流电路中各个
参数的控制原理以及各参数与实际应用之间的关系，掌握三相调压调流的
基本技术，并通过实验操作，使学生理解三相交流电路的性质及其适用范围。
二、实验内容
1、实验原理：三相交流电路是指用三种不同相位的相电压和两个相
电流交错的回路，将电机的能量转换成机械能量的回路。
三相交流电路具
有负载平衡性好、较高的效率、易于控制等优点，因此大都应用于使用电
动机的电气系统。
2、实验仪器：本实验使用试验台，主要由电动机、调压、变频装置、过流保护、电流表、电压表等元件组成。
3、实验步骤：
（1）打开电源开关，供电给电动机，调整调压装置来实现电动机的
最佳工作状态；
（2）检查电动机的工作情况，确定电动机的转速，观察电动机的电
流电压是否平衡；
（3）调整变频装置，使得电动机的转速改变，观察电动机的电流电
压是否随之改变；
（4）适当调节过流保护装置，检查过流保护装置的运行状态，观察
过流保护时的运行情况。
三、实验结果
1、当调压装置调节到最佳工作状态时，电动机的电流电压是平衡的；
2、当变频装置调节时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国石油大学（华东）现代远程教育
实验报告
课程名称：电工电子学
实验名称：三相交流电路
实验形式：在线模拟+现场实践
提交形式：在线提交实验报告
学生姓名：任永胜学号：1995738000111年级专业层次：年级：1903 层次：高起专专业：机电一体化技术
学习中心：府谷奥鹏学习中心
提交时间：2019年11月1日
二、实验原理
答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：
图1 星形连接的三相电路
A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：
（下标I表示线的变量，下标p表示相的变量）
在四线制情况下，中线电流等于三个线电流的相量之和，即
端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：
（2）三角形连接的负载如图2所示：
其特点是相电压等于线电压：
线电流和相电流之间的关系如下：
当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：
2.不对称三相电路
在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则
测量项目工作状态
测量项目工作状态。
