路基工程质量控制
路基工程质量控制在道路建设中，路基工程是至关重要的基础部分。
它就像一座大厦的根基，如果根基不牢固，那么整座大厦都将面临倒塌的风险。
同样，如果路基工程质量不过关，道路的安全性、耐久性和舒适性都会大打折扣。
因此，做好路基工程质量控制是保障道路工程质量的关键环节。
路基工程质量控制涵盖了多个方面，从前期的规划设计到施工过程中的每一个细节，再到后期的验收和维护，都需要严格把控。
首先，在规划设计阶段，要充分考虑工程所在地的地质、地形、水文等自然条件，以及道路的使用需求和交通流量等因素。
设计方案要科学合理，包括路基的高度、宽度、坡度、排水系统等。
比如，在地质条件较差的地区，要采取加强地基处理的措施，如换填、强夯等，以提高地基的承载能力。
排水系统的设计也至关重要，要确保雨水能够迅速排出，避免积水对路基造成损害。
施工准备阶段的质量控制同样不可忽视。
施工单位要熟悉设计图纸，理解设计意图，制定详细的施工组织方案。
同时，要对施工人员进行技术交底，确保他们了解施工工艺和质量要求。
原材料的质量控制是这一阶段的重点之一，如土、石料、水泥等，必须经过严格的检验，符合质量标准才能使用。
进入施工阶段，更是要对各个环节进行精细的质量控制。
土方填筑是路基施工的重要环节。
填土的质量、含水量、分层厚度和压实度都直接影响路基的质量。
填土应选用符合要求的土料，避免使用腐殖土、淤泥等不良土。
填土的含水量要控制在最佳含水量附近，这样才能保证压实效果。
分层填筑时，每层的厚度要均匀，一般不宜超过 30 厘米。
压实作业要按照先轻后重、先慢后快的原则进行，确保压实度达到设计要求。
压实度的检测是检验填土质量的重要手段，常用的检测方法有环刀法、灌砂法等。
石方填筑时，石料的规格和强度要符合设计要求。
大块石料要进行破碎处理，以保证填筑的密实度。
在填筑过程中，要注意石料的摆放和嵌锁，避免出现空洞和松散现象。
路基的排水施工也是质量控制的关键。
良好的排水系统可以有效地排除雨水和地下水，减少水对路基的侵蚀和损害。
路基质量控制
路基工程质量控制标准1、土方路基（挖方）（1）在土方路基开挖前，首先对原地面进行高程复测，原地面高程复测后，根据所测高程绘制出横断面图，计算出挖方工程量，将开挖断面图及挖方工程量报监理工程师审核批准，按监理工程师的要求施工放样，精确放出路基中线、测出路基宽度和坡顶线，并做好标记，定好木桩，撒好灰线，撒灰线时沿坡顶边线布设，并在路堑外侧做好护桩，以方便以后中桩恢复。
（2）在路堑开挖前，首先进行精确放样，用石灰标好路基中线及边线，若挖方计划作为填料使用，挖前要进行路基清表。
若作为弃方，要按照业主指定的位置弃方。
与监理工程师共同确定好挖方处到弃土场的运距，进行土方调配。
做好标识牌，标明每个断面下挖深度。
（3）路堑开挖①根据设计图纸或现场地形做好堑顶截水沟，堑顶为土质坡体，且设计要求做浆砌片石截水沟的，应提前放线施工或采取防渗措施，确保坡体稳定。
开挖时按图纸要求由上而下施工，做到分段分片开挖，切忌超挖、乱挖。
开挖时两侧坡角线处要预留一定的宽度，预留的宽度要保证刷坡过程中设计边坡线的土层不受扰动。
开挖的土方用自卸车运至指定的弃土场，沿线便道疏导畅通，弃土场整理文明有序，将弃置土方搭堆码方，不能损害地方群众庄稼及阻塞河流泄洪等。
②土方开挖应按图纸要求自上而下的进行，不得乱挖或超挖。
无论工程量多大，土层多深，均严禁用爆破法施工或掏洞取土。
③开挖中如发现土层性质有变化时，应及时报监理工程师共同确定处理方案。
④在整个施工期间，应及时完善排水设施，始终保证路基排水畅通。
（4）路槽修整在开挖接近路槽标高时预留10cm左右土层先不进行开挖，重新精确放出路基中线及边线，用平地机进行粗平使之横坡度、平整度大体达到要求后再用压路机进行碾压，碾压密实后人工布点用平地机进行精平直到各项指标达到要求。
开挖整理路槽时，将路基两侧的边沟按设计要求一同开挖，保证雨水能正常排除路基外，路基两侧边坡按照设计要求放好坡顶线，按照设计边坡坡度测好控制点高程，每10米一断面设高程控制点，在边坡上相应位置测设好高程，在每个点位标明刷坡深度，操作手按照测量人员设的数据进行施工，随挖随测量，以防止亏坡。

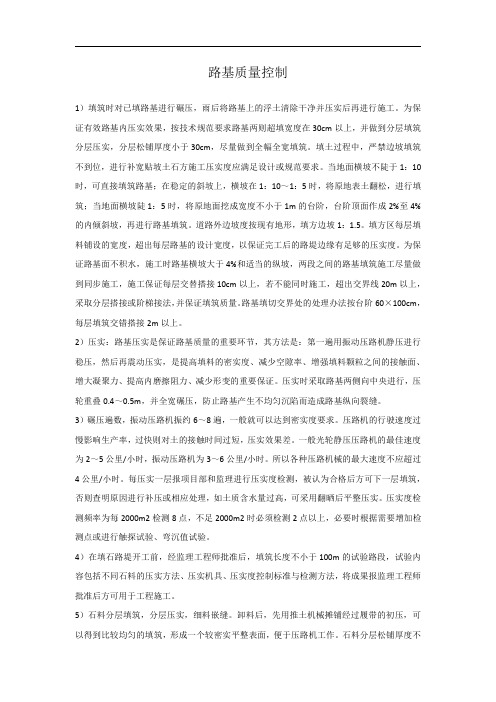

路基质量控制
路基质量控制1）填筑时对已填路基进行碾压，雨后将路基上的浮土清除干净并压实后再进行施工。
为保证有效路基内压实效果，按技术规范要求路基两则超填宽度在30cm以上，并做到分层填筑分层压实，分层松铺厚度小于30cm，尽量做到全幅全宽填筑。
填土过程中，严禁边坡填筑不到位，进行补宽贴坡土石方施工压实度应满足设计或规范要求。
当地面横坡不陡于1：10时，可直接填筑路基；在稳定的斜坡上，横坡在1：10～1：5时，将原地表土翻松，进行填筑；当地面横坡陡1：5时，将原地面挖成宽度不小于1m的台阶，台阶顶面作成2%至4%的内倾斜坡，再进行路基填筑。
道路外边坡度按现有地形，填方边坡1：1.5。
填方区每层填料铺设的宽度，超出每层路基的设计宽度，以保证完工后的路堤边缘有足够的压实度。
为保证路基面不积水，施工时路基横坡大于4%和适当的纵坡，两段之间的路基填筑施工尽量做到同步施工，施工保证每层交替搭接10cm以上，若不能同时施工，超出交界线20m以上，采取分层搭接或阶梯接法，并保证填筑质量。
路基填切交界处的处理办法按台阶60×100cm，每层填筑交错搭接2m以上。
2）压实：路基压实是保证路基质量的重要环节，其方法是：第一遍用振动压路机静压进行稳压，然后再震动压实，是提高填料的密实度、减少空隙率、增强填料颗粒之间的接触面、增大凝聚力、提高内磨擦阻力、减少形变的重要保证。
压实时采取路基两侧向中央进行，压轮重叠0.4～0.5m，并全宽碾压，防止路基产生不均匀沉陷而造成路基纵向裂缝。
3）碾压遍数，振动压路机振约6～8遍，一般就可以达到密实度要求。
压路机的行驶速度过慢影响生产率，过快则对土的接触时间过短，压实效果差。
一般光轮静压压路机的最佳速度为2～5公里/小时，振动压路机为3～6公里/小时。
所以各种压路机械的最大速度不应超过4公里/小时。
每压实一层报项目部和监理进行压实度检测，被认为合格后方可下一层填筑，否则查明原因进行补压或相应处理，如土质含水量过高，可采用翻晒后平整压实。
路基施工质量的控制(全文)
路基施工质量的控制(全文)【一：正式风格】1. 引言1.1 编写目的本文档的编写目的是对路基施工质量进行全面控制，确保施工过程中的质量达到标准要求，保证道路的安全和可靠性。
1.2 文档范围本文档适用于所有涉及路基施工的工程项目，包括道路建设、维护和改造等。
1.3 目标受众本文档的目标受众包括工程项目管理人员、施工单位人员、监理单位人员以及其他相关参与方。
2. 路基施工质量控制的要求2.1 设计要求在进行路基施工之前，必须对道路进行合理设计，并符合国家相关标准和规范要求。
2.2 施工材料要求各种路基施工材料必须符合国家强制性标准，保证材料的质量和性能满足工程需求。
2.3施工方法要求路基施工过程中，应采用合理的施工方法，包括挖土、填土、夯实等。
施工方法必须符合相关标准和建设规范。
3. 路基施工质量控制的措施3.1 施工前的准备工作在施工前，需要对施工现场进行勘测和测绘，确保施工过程中的各项指标符合要求。
3.2 施工过程的监控在施工过程中，应持续进行监控，包括对施工材料的检验、施工方法的监督以及施工质量的把控等。
3.3 施工后的验收工作施工完成后，应对路基进行验收，对施工质量进行评估和检查，确保达到设计要求和施工标准。
4. 相关附件本文档涉及的附件包括施工图纸、技术规范和施工记录等。
5. 法律名词及注释5.1 法律名词1：施工合同施工合同是指建设单位与施工单位之间约定的施工工程范围、质量要求、工期安排等相关事宜的合同。
5.2 法律名词2：监理工程师监理工程师是指受建设单位委托，对施工过程进行监督和检查，确保工程质量和施工标准的专业人员。
【二：活泼风格】1. 前言欢迎使用本文档，本文档旨在为大家提供一份最全面的路基施工质量控制指南，大家在施工过程中确保道路的质量达到标准要求。
2. 路基施工质量控制的重要性施工质量的控制对道路的安全和可靠性至关重要。
通过合理的控制措施可以确保道路的设计要求、施工材料和施工方法都符合标准和规范要求。
路基工程质量控制
路基工程质量控制一、土方路基工程质量控制1. 施工前应做好现场调查和核对，合理确定土方填筑方案。
2. 严格控制填料的含水量，确保达到最佳含水量。
3. 填筑时应分层填筑、分层压实，每层填筑厚度不宜过厚。
4. 严格控制填筑料的粒径和级配，避免填筑料中混入淤泥、草根等杂物。
5. 确保压实质量，按照规范要求进行压实度和沉降观测。
二、石方及土石混合路基工程质量控制1. 对石方及土石混合路基应进行充分的地质勘察，制定合适的施工方案。
2. 严格控制填料的粒径和级配，确保填筑质量。
3. 填筑时分层填筑、分层压实，每层填筑厚度不宜过厚。
4. 加强现场监控，及时发现和处理质量隐患。
三、特殊地质条件下路基工程质量控制1. 对于特殊地质条件下的路基工程，应进行专门的地质勘察和设计。
2. 根据地质条件制定合适的施工方案和技术措施。
3. 加强现场监控，及时发现和处理质量隐患。
四、桥涵及通道等构筑物工程质量控制1. 桥涵及通道等构筑物应进行专门的设计和施工。
2. 严格控制施工过程中的材料质量和施工工艺。
3. 加强现场监控，及时发现和处理质量隐患。
五、防护工程质量控制1. 防护工程应进行专门的设计和施工。
2. 严格控制施工过程中的材料质量和施工工艺。
3. 加强现场监控，及时发现和处理质量隐患。
六、排水工程质量控制1. 排水工程应进行专门的设计和施工。
2. 严格控制排水材料的品质和施工质量。
3. 加强现场监控，及时发现和处理质量隐患。
七、高边坡防护工程质量控制1. 高边坡防护工程应进行专门的设计和施工。
2. 根据高边坡的地质条件，制定合适的施工方案和技术措施。
3. 加强现场监控，及时发现和处理质量隐患。
4. 对于高边坡的防护措施，应考虑排水工程的配合施工。
5. 在高边坡防护工程施工过程中，应注意对周围环境的保护。
6. 在防护工程施工完毕后，应对高边坡进行定期的检查和维护。
八、环保工程质量控制环保工程质量控制是路基工程施工中的重要环节。
路基质量控制
路基质量控制在道路建设中，路基是道路的基础，其质量的优劣直接关系到道路的使用寿命、行车安全和舒适性。
因此，路基质量控制是道路工程建设中至关重要的环节。
一、路基质量的重要性路基作为道路结构的重要组成部分，承受着车辆荷载和路面结构的重量，并将这些荷载传递到地基中。
如果路基质量不过关，可能会出现不均匀沉降、塌陷、裂缝等问题，从而影响道路的平整度和稳定性。
严重的情况下，还可能导致交通事故的发生，给人们的生命财产安全带来威胁。
此外，路基质量还会影响道路的养护成本。
质量差的路基需要更频繁的维修和养护，不仅增加了经济成本，还会对交通造成不便。
因此，从长远来看，确保路基质量可以节省大量的后期维护费用。
二、影响路基质量的因素1、地质条件不同的地质条件对路基的稳定性和承载能力有着重要影响。
例如，软土地基的承载能力较弱，容易发生沉降；而岩石地基则较为坚固，但在施工过程中可能需要进行爆破等特殊处理。
2、土壤性质土壤的类型、含水量、压实度等因素都会影响路基的质量。
黏性土的透水性较差，容易积水，而砂性土的透水性较好，但抗剪强度相对较低。
3、气候条件气候条件如降雨量、气温等也会对路基质量产生影响。
多雨地区需要加强排水设施，防止路基积水；而在寒冷地区，需要考虑冻融循环对路基的破坏。
4、施工工艺和质量控制施工过程中的填土厚度、压实方法、碾压次数等施工工艺以及质量检测的频率和标准等质量控制措施，直接决定了路基的施工质量。
5、车辆荷载道路建成后，过往车辆的荷载大小和频率也会对路基造成一定的影响。
重载车辆的频繁通行可能会加速路基的损坏。
三、路基质量控制的要点1、施工前的准备工作在施工前，需要对地质条件进行详细的勘察，了解土壤的性质和地下水位等情况，为设计和施工提供准确的依据。
同时，要制定合理的施工方案和质量控制计划，明确施工流程和质量标准。
2、基底处理基底处理是保证路基质量的关键环节。
对于软弱地基，需要采取加固处理措施，如换填、砂桩、水泥搅拌桩等；对于原地面的杂草、树根等杂物要清理干净，并进行平整和压实。
公路工程中的路基施工质量控制措施
公路工程中的路基施工质量控制措施
一、设计质量控制
在路基施工前，需要对设计图纸进行审核和认可，在设计阶段就要对施工工艺和施工方案进行评估，并根据实际工程情况进行调整和改进，确保设计方案符合国家规范和要求。
二、土方开挖质量控制
在路基土方开挖阶段，需要对土方开挖的深度、宽度、坡度和坡面的平整度等进行控制。
同时还需对土方运输的数量和质量进行监测和检验，确保土方开挖的质量符合设计要求。
四、土方加固质量控制
在土方加固施工阶段，需要对土方加固的方式、方法和材料进行控制。
对于采用回填和夯实加固的方法，需要对夯实度和固结度进行监测和检测。
对于采用加固材料，如土工合成材料或钢筋混凝土墙体等，需要对加固材料的材质、强度和施工工艺进行控制。
五、排水质量控制
在路基施工过程中，需要对排水系统的设计、施工和维护进行质量控制。
包括对排水管道的铺设质量、排水口和沟槽的设计和施工质量进行监控和检测，确保排水系统的畅通和排水效果符合设计要求。
六、路基平整度质量控制
在路基施工过程中，需要对路基的平整度进行控制。
包括对填筑土方的坡度和坡面平整度进行监测和检测，对于采用夯实和加固方法加固的路基，还需对路基的平整度进行控制，确保路基的平整度符合设计要求。
公路工程中的路基施工质量控制措施包括设计质量控制、土方开挖质量控制、土方填筑质量控制、土方加固质量控制、排水质量控制和路基平整度质量控制等方面。
通过加强施工质量控制，能够确保公路工程路基施工质量符合设计要求，提高公路的使用寿命和安全性。
公路路基施工质量控制与措施
公路路基施工质量控制与措施【文档一】公路路基施工质量控制与措施一、引言公路路基施工是公路建设的关键环节之一，质量的好坏直接影响到公路的使用寿命和交通安全。
本文档旨在介绍公路路基施工的质量控制原则和相应的措施，以保证公路路基的施工质量，提高公路运行的安全性和可靠性。
二、施工质量的控制原则2.1 设计规范控制施工前，要对公路路基的设计规范进行详细的了解和研究，确保施工过程中符合设计要求，包括截面形状、厚度及坡度等。
2.2 施工材料控制施工过程中，要对使用的施工材料进行质量监督，确保材料符合相关标准和规定，如路基填料的粒径、含水率等。
2.3 施工工艺控制施工过程中，采用科学合理的施工工艺，确保施工质量。
例如，采用适当的压实方法、合理的施工温度等。
2.4 施工设备控制选择适当的施工设备，确保设备运行正常，如挖掘机、压路机等，提高施工质量和效率。
2.5 施工人员控制施工人员要经过专业培训，并持有相关的职业资格证书，确保施工过程中各项工作按标准进行。
三、施工质量控制措施3.1 施工前控制措施（1）对路基位置进行详细的勘测，确保施工前的施工地点符合设计要求。
（2）对施工材料进行严格的抽样检测，确保材料质量满足要求。
（3）制定施工方案，明确施工流程和技术要求。
（4）组织技术人员到现场进行施工前的技术指导和检查。
3.2 施工中控制措施（1）严格按照设计要求进行路基的开挖和填筑。
（2）进行现场勘查和检测，确保路基的坍塌、沉降等情况符合要求。
（3）严格按照施工工艺进行压实、修整等工作。
（4）定期对施工设备进行检修和维护，确保设备的正常运行。
3.3 施工后控制措施（1）进行路基质量的验收，确保路基达到设计要求。
（2）填写施工记录，详细记录施工过程中的关键步骤和质量控制情况。
（3）对施工过程中存在的问题进行总结和分析，提出改进措施。
四、附件本文档涉及的附件包括施工方案、技术指导文件、施工记录等。
五、法律名词及注释（1）设计规范：指按照一定的标准和规定对公路路基进行设计的文件，包括截面形状、厚度及坡度等。
路基工程质量控制
路基工程质量控制关键信息1、工程名称：＿___________________2、工程地点：＿___________________3、工程规模：＿___________________4、质量标准：＿___________________5、工期要求：＿___________________6、工程造价：＿___________________7、违约责任：＿___________________1、总则11 为确保路基工程质量，明确各方责任，根据相关法律法规和技术标准，制定本协议。
12 本协议适用于本路基工程的建设全过程。
2、质量目标21 路基工程应符合国家和行业现行的有关质量标准和规范要求。
22 确保路基的稳定性、强度和耐久性，满足设计使用年限要求。
3、质量管理体系31 建立健全质量管理体系，明确各部门和人员的质量职责。
32 制定质量管理制度和流程，加强质量控制和监督。
4、施工准备阶段的质量控制41 施工单位应认真审核设计文件，熟悉施工图纸，发现问题及时提出并解决。
42 编制施工组织设计和施工方案，明确施工工艺、质量控制要点和检验标准。
43 做好施工人员的技术交底和培训工作，确保施工人员掌握施工技术和质量要求。
5、施工过程中的质量控制51 原材料质量控制511 严格控制原材料的采购，选择合格的供应商。
512 对原材料进行检验和试验，确保其质量符合要求。
513 加强原材料的储存和管理，防止变质和损坏。
52 施工工艺质量控制521 按照施工方案和技术交底的要求进行施工，严格控制施工工艺参数。
522 加强对关键工序和重要部位的质量控制，实行旁站监理和质量检验。
523 及时进行质量检测和评定，发现问题及时整改。
53 施工机械设备质量控制531 选用性能良好、符合施工要求的机械设备。
532 定期对机械设备进行维护和保养，确保其正常运行。
54 环境因素质量控制541 考虑施工环境对工程质量的影响，采取有效的防护和控制措施。
路基质量控制
路基质量控制路基质量控制包括路基压实度、宽度、厚度、纵横坡度、平整度（五度），其中以路基压实度为控制的重中之重。
本标段的路基压实度质量控制包括：路堤填筑压实度质量控制、台涵背回填压实度质量控制。
从路基填筑最底一层开始，路堤放坡，要进行超填，两侧超填宽度为30CM从而使压路机碾压到边，以保证路基有效边缘能达到压实标准。
路面施工前应对路堤进行修整，路堤竣工线外的填料要全部清除。
每层填筑前要采用灰点控制法（即在中线、1/4宽度线，边缘线上按桩号或每20米筑上土堆，撒上白灰，其高度等于该层摊铺厚度。
以确定卸料密度和厚度。
并且控制标高，保证最后一层填土压实厚度不小于15CM o 推土机大致推摊料后，在平地机粗平前，要根据卸土前每桩号的推铺厚度，用钢钎预插法确定推铺厚度、用白灰标出，以便平地机整平，以控制路基的平整度和纵横坡度。
路基填筑中每层都必须恢复路基中线，边坡线测量以及纵横坡标高和宽度的复测，从而保证路基“五度”达到技术要求。
施工过程中严格控制压实度达到设计及规范要求，采用振动22吨压路机施工，碾压遍数要达到试验段压实遍数的要求，且上一道工序压实度检测不合格，严禁进入下道工序。
路基填筑严格按照试验段试验结果并经监理工程师批准的参数和填筑工艺组织施工。
路基施工中除保证达到规范要求压实度外，还要作到层层找平，即每层均有一定的平整度，每层都要有路拱，随时防止雨水聚积，影响填方质量。
对路基填料随时检测含水量，偏低时洒水，偏高时晾晒，保证碾压时达到最佳含水量。
路堤基底未经监理工程师验收，不得开始填筑，下一层填筑未经工程师检验合格，上一层填筑不得进行。
台涵背回填填料选用透水性良好且易于夯实的砂性土或碎石土，水平分层碾压，分层厚度不大于15cm,回填高度应超过台涵背50cm以上。
重型压路机无法碾压的地方采用打夯机施工，确保压实度符合设计及规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 4、长度 • 为防止冲刷，沟渠单向排水的长度限制在300～500m，土 质不良纵坡过大处，此长度还应缩短，沟长超出范围时，应增 设出水口，将水引离。 • 5、在纵坡无法减小而必然引起冲刷时，应对沟壁进行加固 • 加固试（草皮加固）
• • • • • • • （四）地下排水设备设计 在地下水位及路基稳定性 或严重降低时其强度的情况下 应根据具体情况采用不同方法 来处理地下水。 1、拦截地下水。 上侧坡体上有含水层出露时。
3、排水固结法 运用堵截预压挤出土中的过多含水，达到挤密土粒和提高强度 的目的。 为缩短预压时间，加设砂井竖向的排水通道或铺设沙垫层，效果 更好。 4、挤密法： 土基打孔后，在孔中灌以砂、石、土、灰土或石灰等材料， 捣实成直径较大的桩体。 土体被横向挤密，孔隙小，桩体本身有较高的承载力，形 成符合地基。 石灰桩：效果好，生石灰吸水、发热、离子交换作用使桩 体硬化。 注意：石灰：石灰和水就地拌和，硬结快。新鲜石灰，粉碎。 5、化学加固法： 利用化学溶液或胶凝剂，采用压力灌注或搅拌混合等措施， 使土颗粒胶结起来，达到对地基的加固作用的目的。
• 2、各种蓄水的构造物 • ① 阳水堤： • 当不宜采用截水沟来排除上例山坡的地面水时， 可设置在路基上侧山坡上，用以把水拦蓄在山坡上， 就地渗透和蒸发。 • ②蓄水池： • 当截水沟或边沟内汇集的水无法排引出路基时， 可在路旁设置蓄水池，用以拦蓄部分水，使之自然渗 透和蒸发。 • 3、各种底下排水构造物 • ① 明沟：设置在路基上方，拦截、引排或降低埋 藏不深的浅层地下水，并可兼起排地面水的作用。 • ②渗沟、暗沟，设在边坡坡体或山坡上，用以疏干 及引排坡体内的地下水。
化学溶液主要有： 1）以水玻璃为主的浆液，昂贵。 2）丙烯酸氨为主的浆液，价高。 3）水泥浆液 4）以低浆溶液为主的浆液，毒性。
第四节路基排水质量控制
一、路基排水系统设计：地面排水、地下排水 目的：拦截路基上方的地面水和地下水迅速 汇集基身内的地面水，把他们引导入顺畅的排 水通道，并通过桥涵将其宣泄到路基的下方。
二、危害路基的水源 大气降水 ----边沟 地面水 路基上方流向路基的水-----截水沟 流穿路基的地面水----桥涵 上层滞水----明沟 地下水 潜水-----渗沟、渗水井 层间水---暗沟
（一）各种排水设备 1、各种沟渠 1）截水沟（或称为天沟）： 位置：设置在路基坡顶5M以外或山坡路堤上 方。 断面形式：梯形 沟底宽≥0.5 深度≮0.5 沟底纵坡≮0.5% 作用：拦截路基上方流向路基的地面水，减 轻边沟水流负担，保护挖方边坡和填方坡脚 2）边沟： 位置：挖方路基的路肩外侧 低路堤的坡脚外侧 横断面形式：梯形、矩形、三角形、流线型 作用：汇集和排除；路基范围内和流向路基的少量 地面水
• 5、选定桥涵的位置，并使这些沟渠同桥涵联成网 • 6、考虑是否需要设置地下排水系统
• • • • • • • • • • • • （三）地面排水设备设计 设计内容包括：确定位置、设计横断面和纵断面 1、位置： 沟渠应设在地质上稳定和地形上较平缓的地方。 沟渠 ：平面线形力求平顺，转折处尽量用较大半径。 截水沟：应距路堑边坡坡顶边缘或路堤边坡坡脚一定距离 2、横断面常用梯形，边沟也有三角形和矩形（岩石路堑） 沟渠断面尺寸，应能保证排泄设计流量。 （沟渠端面能排泄的流量，按明渠均匀流的计算公式） （截水沟 ，排水沟）边沟不用计算 3、纵坡 沟渠应没有一定的纵坡，使其中的水流能顺畅的流出，不至 于淤塞。沟渠最小纵坡通常规定为0.5%，特殊困难情况下可减 小到0.2%
• 3）排水沟 • 位置：结合地形、路基坡脚外3～4m • 作用：用来把截水沟和边沟内汇集的水排引到 附近 的桥涵、河谷或远离路基的低洼地 • 4）关于沟渠的一些规定 边沟、截水沟、排水沟统称为沟渠 1、当流量发生变化，沟渠底宽由b1变成b2，沟底的 渐变长度 L=(b2-b1)/L=1/5~1/10 2、沟渠转弯时应尽量用较大半径R＜5~20M 3、沟渠相连时，相交角＜45° 4、沟底纵坡imin≮0.2%,以免淤塞 5、单向出水口长度≯300~500m
• 软土的特性： 1、天然含水量大，孔隙比大 2、压缩性高 3、抗剪强度低 4、流变性显著，且有触变性 分布：在我国沿河沿湖沿江海地带广泛运用
常用处理方法： 1、换填土法： 全部或部分挖出软土，换填以砂砾片石 等渗水或强度较高的土类，并予以压实。 2、重锤夯实方法： 一般以钢筋混凝土制成截头圆锥体（底 部垫钢板）重量1。5 吨或稍重，锤底直径 1~1。5M，起重设备的能力为8~15吨，落距 高2。5~4。5M。夯实遍数8~12次。效果： 承载力可提高2~5倍，压缩性降低2~10倍， 效果好，经济，运用面广。
第三章路基工程质量控制
工程实例与断面图的对应
挖方路基
路堑的常用横断面形式及边坡
挖方路基质量控制
• 按掘进方向分：纵向全宽掘进 横向通道掘进 高度分：单层 双层 纵横掘进混合
第三节软土地基处理质量控制
• 软土---强度低，压缩性高的软弱土层 • 软土的类型： 软粘性土 淤泥质土 软土 淤泥 泥炭质 泥沼 泥炭
• 4、各种泄水构造物 穿越路基，将路基上方的水流宣泄到下方，如桥梁、 涵洞、渗水路堤和过水路面等。 • 5、河道整治工程 改善河道水流状况，防止冲刷路基下方的构造物，如 导流坝、人工渠道等 • （二）具体布置步骤 • 1、把主要流向路基的天然沟和排水沟规划成横向 排水系统（垂直路线方向）。 • 2、拦截山坡水流，作为纵向排水系统，并汇集入 横向排水系统或拦蓄山坡水流作成纵向蓄水系统。 • 3、在横向和纵向排水沟渠之间的山坡上，根据面 积大小和地形，确定是否需要设置边沟和各种排水系 统沟渠，以构成排水网络。 • 4、在路基两侧设置边沟、排水沟等或利用取土坑 排水，以保证路基经常干燥。
• 2、疏干坡体内地下水。 • 3、降低地下水位： • 当地势低洼地下水很高时，路基上层受地下水的 影响而过分湿软，可在路基两侧地面下设置纵向或横 向渗沟以降低地下水位（疏干路基上层，提高其高度） a 、暗沟---设在地面以下引导水流的沟渠，主要把路基 内的泉水或渗沟汇集水流引至路基范围以外。 一侧边沟----拦截流向路基的层间水 两侧边沟----降低地下水位 b、渗沟---在地面以下路基范围内设置排水沟，主要拦 截或降低地下水位，疏干地下水位。
