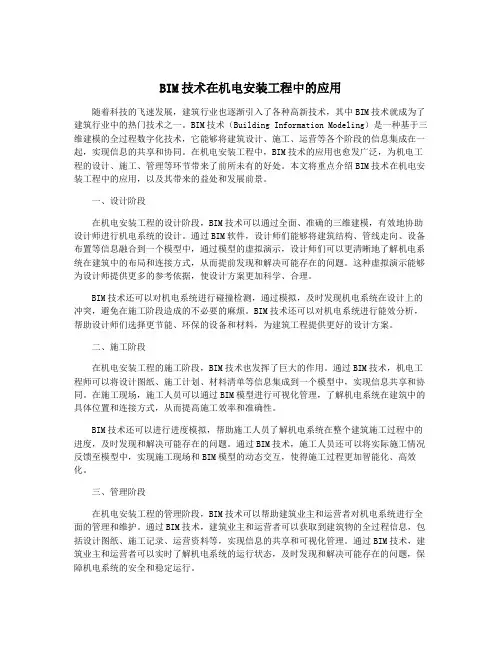

BIM技术在机电安装工程中的应用
BIM技术在机电安装工程中的应用随着科技的飞速发展，建筑行业也逐渐引入了各种高新技术，其中BIM技术就成为了建筑行业中的热门技术之一。
BIM技术（Building Information Modeling）是一种基于三维建模的全过程数字化技术，它能够将建筑设计、施工、运营等各个阶段的信息集成在一起，实现信息的共享和协同。
在机电安装工程中，BIM技术的应用也愈发广泛，为机电工程的设计、施工、管理等环节带来了前所未有的好处。
本文将重点介绍BIM技术在机电安装工程中的应用，以及其带来的益处和发展前景。
一、设计阶段在机电安装工程的设计阶段，BIM技术可以通过全面、准确的三维建模，有效地协助设计师进行机电系统的设计。
通过BIM软件，设计师们能够将建筑结构、管线走向、设备布置等信息融合到一个模型中，通过模型的虚拟演示，设计师们可以更清晰地了解机电系统在建筑中的布局和连接方式，从而提前发现和解决可能存在的问题。
这种虚拟演示能够为设计师提供更多的参考依据，使设计方案更加科学、合理。
BIM技术还可以对机电系统进行碰撞检测，通过模拟，及时发现机电系统在设计上的冲突，避免在施工阶段造成的不必要的麻烦。
BIM技术还可以对机电系统进行能效分析，帮助设计师们选择更节能、环保的设备和材料，为建筑工程提供更好的设计方案。
二、施工阶段在机电安装工程的施工阶段，BIM技术也发挥了巨大的作用。
通过BIM技术，机电工程师可以将设计图纸、施工计划、材料清单等信息集成到一个模型中，实现信息共享和协同。
在施工现场，施工人员可以通过BIM模型进行可视化管理，了解机电系统在建筑中的具体位置和连接方式，从而提高施工效率和准确性。
BIM技术还可以进行进度模拟，帮助施工人员了解机电系统在整个建筑施工过程中的进度，及时发现和解决可能存在的问题。
通过BIM技术，施工人员还可以将实际施工情况反馈至模型中，实现施工现场和BIM模型的动态交互，使得施工过程更加智能化、高效化。
机电安装新技术
机电安装新技术近年来，随着新技术不断涌现，机电安装行业也在不断创新。
新技术的应用，让机电安装行业的效率和质量都得到了很大的提高。
本文将从以下几方面介绍机电安装新技术的发展和应用。
1. 机器人施工技术机器人是一种自动化小型化的设备，可以代替人工进行某些枯燥、重复性和危险的工作。
在机电安装行业中，机器人主要用于高空、无人区的检修和保养，节省了人力成本，提高了工作效率。
机器人施工技术的应用不仅提高了工作效率和安全性，还使得机电安装工程领域的自动化程度不断加强。
未来机器人施工技术将会成为机电安装行业的重要应用方向之一。
2. CAD技术CAD技术是计算机辅助设计的缩写，可以提高机电设备的设计效率和设计准确度。
在CAD技术的支持下，机电设备的设计和制造过程变得更加智能化，并且具有更好的数据交换性。
CAD技术在机电安装行业中的应用不断加强，使得机电装置的设计周期变短，设计精度和产品品质也得到了提升。
未来，随着CAD技术的进一步应用和发展，机电装置的设计和制造将会更加智能化和自动化。
3. 无人机技术在机电安装行业中，无人机主要用于为高空、危险区域等难以到达的地方进行勘测，节省人力成本和提高安全性。
同时，无人机技术具有平台稳定、便携、操控方便、数据处理速度快等优点。
未来，随着无人机技术的不断发展和应用，机电安装行业将会更加智能、高效、环保、节能，同时也为行业的可持续发展提供了新的空间和机遇。
4. 3D打印技术3D打印技术是利用数控技术将数码模型逐层打印成三维实体的制造技术。
在机电安装行业中，3D打印技术可以为机电设备的制造过程提供更加精准和快速的制造方案，同时也减少了制造过程中的浪费。
3D打印技术在机电安装行业中的应用还处于发展初期，但是随着这一技术的不断发展和应用，未来3D打印技术将成为机电设备设计制造领域中的一大趋势。
随着新技术的不断涌现和应用，机电安装行业正朝着智能化、高效化、环保化、节能化的方向发展。
机器人施工技术、CAD技术、无人机技术、3D打印技术等新技术的应用，使得机电安装行业的生产方式和经营模式发生了重大变革。
BIM技术在机电安装工程深化设计中的应用
BIM技术在机电安装工程深化设计中的应用BIM技术（Building Information Modeling）是一种以建筑物为中心的数字化建造过程，通过建筑信息模型实现了建筑项目的全过程数字化管理。
它利用三维模型及相关的信息数据库，综合了设计、施工、运营等各环节的信息，为建筑项目的整个生命周期提供了全方位的管理和协调。
在机电安装工程领域，BIM技术的应用已经成为提高工程设计质量和效率的重要工具。
本文将从BIM技术的优势、在机电安装工程深化设计中的应用及挑战等方面展开论述。
一、BIM技术的优势1.建模精度高：BIM技术能够提供精确的建筑物三维模型，以及与之相关的各种数据信息。
这些数据信息可以直观的展现建筑物的结构、设备和管线等细节，使得设计人员能够清晰地了解整个项目的结构和布局。
2.协同设计：BIM技术可以将建筑设计中的各个专业（如建筑、结构、机电等）进行集成，实现协同设计。
通过BIM平台，各专业可以对模型进行实时协同编辑，减少了传统设计中不同专业之间的信息不对称和冲突，提高了设计效率。
3.信息共享：BIM模型中集成了大量的建筑信息和工程数据，可以方便设计人员进行信息共享和交流。
这不仅有利于设计人员之间的沟通和合作，同时也能为施工和运营阶段提供更为全面和准确的依据。
4.工程管理：BIM技术可以对建筑工程进行全过程管理。
通过BIM平台可以对工程进度、成本、质量等方面的信息进行实时监控和管理，提升工程管理的效率和水平。
1.精细化设计：BIM技术可以对机电安装工程进行精细化设计。
通过BIM模型可以清晰地展现管线、设备、电气线路等细节，设计人员可以针对性的优化设计，提高设计质量。
2.碰撞检测：BIM技术可以进行碰撞检测，确保机电设备与建筑结构之间没有冲突。
通过BIM模型可以对机电安装工程与建筑结构模型进行对比分析，及时发现并解决潜在的冲突，避免在施工阶段造成不必要的损失。
4.模拟分析：BIM技术可以进行机电安装工程的模拟分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市建筑┃学者论坛┃U RBANISM A ND A RCHITECTURE ┃S CHOLARS ，F ORUM297浅谈三维技术对机电安装的影响On the Influence of Three-dimensional Technology of Electromechanical Installation■ 傅百成 李湘黔 傅煜茖 卢 勇 ■ Fu Baicheng Li Xiangqian Fu Yuge Lu Yong[摘 要] 文章阐述了传统与三维管线综合的差异，三维管线综合的设计流程、优势分析以及机电安装施工的发展趋势。
[关键词] 传统管线 三维管线 设备管线[Abstract] The differences between traditional and 3D pipeli- ne comprehensive, three-dimensional pipeline design process, comprehensive analysis of the advantages and development trend of electromechanical installation.[keyword] traditional 3D pipeline, pipeline, pipeline equipment引言随着时代的进步，现代建筑的功能不断完善，在同一建筑空间内的管线日益增多，随之而来使得建筑空间多元化、复杂化。
在这样的环境下，结构建筑与管线之间以及管线与管线之间的排布变得尤为复杂，协调他们之间的排布关系成为我们施工技术人员的主要工作之一。
传统的设计流程通过对各专业的平面图进行协调布置，确定系统管线的相对位置，进而绘制标高示意图，这种完全靠人眼观察对管线交叉以及局部调整来确定的相对标高，难以对管线进行全面的碰撞分析，从而造成疏漏。
由于设计不当而引起的返工不但会大幅提高成本，还会延长施工周期，因此如何高效地协调设备管线受到了广大研究人员的关注。
施工单位在收到施工图对施工的审图及管道二次安装的预制带来了很多技术问题,随着机电BIM 模型技术的发展,这一过程可以依靠计算机程序完成。
BIM 技术可以对平面的系统管线进行三维成像处理，使得各专业的管线按实际尺寸在同一空间进行排布，可以直观的在三维模型图中进行设备管线协调，并进行全面的碰撞检测。
对于局部碰撞直接在模型中表示并且进行修改，较少了二次加工，从而降低成本，缩短施工周期。
本文结合Magicad 软件，对BIM 技术进行详细介绍，阐述三维管线协调和三维管线综合设计。
一、 基于BIM 技术的讨论1. BIM 概念及施工BIM（Building Information Modeling）简单的理解是建筑信息模型。
BIM 施工技术是通过特定软件中海量的建筑信息，根据平面布置图和系统原理图以及实际的尺寸，材料等信息建立起一个虚拟的三维模型，实现可视化施工。
从而进行施工模拟，局部调整，三维算量等实际施工过程的应用。
该三维模型创建完成后，各专业的局部调整可以在电脑中实时修改，更新整体数据信息，更快捷直观的标示修改内容，从而加快了施工效率，控制了成本，准确定位，减少返工。
2. 将BIM 技术应用于三维管线综合设计近年来，我们将三维管线综合设计作为主要应用方向之一已在多个大型、复杂项目中进行实践，取得了一定的经验与技术积累。
BIM 技术应用使得三维管线综合设计充分发挥其高效、便捷的优势。
特以芬兰普罗格曼有限公司开发的Magicad 软件来阐述BIM 技术的应用。
Magicad 软件的载体为AutoCAD，再通过其庞大的数据库使得2D CAD 软件转化为3D CAD 软件。
Magicad 软件分为MC-E、MC-HP&V、ROOM 设计三大模块，即电气模块、通风及水模块和智能建模。
三者相辅相成，每个模块既能单独设计又能融合布置，软件中还包含特色化设计，各专业间碰撞检测，三维算量，动画视频制作等一系列功能，满足了三维管线综合设计的需求。
二、 传统管线布置与三维管线布置的差异现代化建筑安装工程项目中，由于功能不断完善，导致布置在同一空间内的设备管线布置复杂交错，各专业系统布局紧凑，按设计施工中容易造成管线碰撞，造成二次返工，增加工程成本，降低施工效率，延长施工周期。
为了解决上述问题，在工程项目施工前必须要进行管线的综合布置。
传统的二维管线综合由施工技术人员根据各专业的设计平面图叠加之后，确定管线的相对位置，绘制出局部位置的标高示意图。
这种方法存在以下不足：(1) 标高示意图不能准确定位同一层面所有管线位置变化，可能造成施工中的失误。
(2) 处理管线交叉为局部调整，缺少整体性，在处理碰撞时未能全面考虑，因而降低设计效率。
(3) 平面图上未能表示梁的位置及高度，在一些梁差高度差异较大的地方容易发生管线与梁的碰撞，增加了返工率。
(4) 对于一些有净高要求的层面，各专业复杂交错，设备管线布置空间狭小，需要进行小范围的规划调整，传统二维管线综合设计未能满足该设计需求。
现代化建筑工程中由于传统二维管线综合存在缺陷，不足以满足设计全部需求，以BIM 技术为核心的三维管线综合设计正在迅猛发展，成为大型现代化安装工程的首选方式。
三维管线综合正好能弥补传统设计存在的不足，整体模拟施工现场，准确定位设备、管线以及结构柱、梁，在施工前预见管线变更和结构之间的关系。
模拟施工图直观的展示在施工人员面前，从而进行可视化操作，避免施工错误，造成不必要的返工，提高工作效率；整体协调管线变更，亦能进行局部协调设计；精确定位各专业管线位置；操作软件进行碰撞检测，智能全面的找出碰撞位置并标示。
三维管线综合设计在功能上优于传统设计，使得整个安装工程快捷有序进行。
三、 三维管线设计流程以BIM 技术为核心的三维管线综合设计实现了智能化操作模式，从一开始土建、管线模型的创建到进行协同深化设计并最后出图都是在电脑内完成，提高工作效率。
设计流程有以下几步(本文中以Magicad 软件功能为例)：1. 创建项目文件夹三维模型的创建之初建立一个项目文件夹，方便日后综合管理。
该文件夹下分为建筑及各专业参照底图和三维图形文件夹，其功能主要是为了三维管线综合设计在多台电脑支持下的协同设计、调整以及汇总管理。
2. 智能建模智能建模即创建结构专业以及建筑专业，使用Magicad 软件中ROOM 模块编辑包括结构梁、结构柱、墙体、门窗等主要内容。
进行三维管线综合设计的侧重点在于管线与梁之间的关系，因此需要仔细确定结构梁的位置及梁高，便于满足此后深化设计的需求。
此外，还需注意墙体的分类，预留孔洞和结构降板等，严格按照结构施工图进行建模。
3. 编辑设备管线设备管线建模主要分为两个步骤，即单专业的建模和多专业之间的融合。
本文中采用MC-E 模块和MC-HP&V 模块进行建模。
单专业建模运用MC-E 模板功能中包括电气桥架、电气照明以及弱电设计；MC-HP&V 模板功能包括暖通、给排水、消防，各个功能中各系统管线设计了不同颜色以便区分，如图1所示。
其实各专业系统建模并不是单一进行的，而是需多专业初步协调完成，文中主要是为了说明两者步骤故而分开阐述。
多专业之间融合的运用使用AutoCAD 中外部参照的功能使得各专业三维模块融合在同一张三维图当中，并使用三维旋转观察和碰撞检测观察各专业间排布关系和后期需调整的位置。
图1各系统管线设计4. 根据深化设计原则进行管线调整管线的调整是整个深化设计中必不可缺的一项，根据业主提出对层面净高的要求下，改变部分管线的排布及管线间的避让，但须遵守管线深化设计的原则，原则有以下几点：(1) 定位无压管，有压让无压。
有压管道如给水管道、空调供回水、消防管道等，这些管道在压力的作用下，能克服重力的作用，可以逆流而上；无压管道如雨水、污水等，它们重要运用重力的作用流通，需要一定的坡度，因此要优先定位，避免上下避让和过多的转弯，保障管道不被堵塞。
两种类型管道交叉需有压管道避让无压管道。
(2) 在同一垂直平面上的各种管线排布时，遵守从上到下电气、风管、水管的原则，尽量规免管线避让，降低工程成本造价。
(3) 小管让大管原则。
因小管避让半径小，避让半径小，产生的工程成本较低且安装方便，故管线交叉时应小管避让大管。
(4) 冷热水管交叉优于热水管调整容易造成顶298部积气，因此交叉需冷水管避让热水管。
机电安装调整根据实际情况也可在原则外进行适当的调整。
5. 碰撞检测碰撞检测功能作为Magicad 软件主要功能之一，穿插使用在整个建模过程中。
在各专业建模和融合模型阶段中需观察管线间的空间关系中及时使用碰撞检测功能，如图2所示，并及时做出调整。
该功能还应用于深化设计关系管线调整阶段，使调整管线的同时亦能及时避让碰撞，从而修改至正确的数据避让。
计算机通过智能分析得出分析报告，能使技术人员快捷的寻出设计中的疏漏，进而修改方案，加快了工作效率。
图2管线间的空间关系中及时使用碰撞检测功能图6. 整理模型图通过三维管线综合设计制造的模型图一般分为两个表达方式:(1) 整合各专业模型于同一模块下，导出三维DWF 格式文件，以便业主审核，后期施工人员方便观察，从而进行可视化施工。
(2) 局部复杂管线位置的标高层次剖面图，直观的显示楼层管线排布位置和各区域的净高度，使施工员在实际操作中可以准确的提出专业调整位置。
7. 制作视频动画对于复杂的三维模型项目来说，制作视频动画也加入了操作流程里面，成为其不可缺少的一部分。
通过Magicad 软件动画制作功能可以进行模拟路径动画制作，最后做出AVI 格式的视频动画。
我们在实践中对几个设备机房进行动画制作，其好处是可以让人身临其境的对该设备机房进行观察研究，发现管线排布美观上不合理的地方，消除实际操作中的2次加工，大大节约了成本。
四、 三维管线综合设计应用于机电安装的优势三维管线综合设计是对未来现场施工安装在电脑上的一次预演，建模过程可以预测设计和施工流程中可能会发生的错误并及时做出修改规避。
较之传统二维管线综合，具有如下优势：(1) 各专业管线协调设计可以直观的在电脑三维模型中进行，可发现在传统设计中难以表示的部分并实时修改，提高设计效率，准确定位管线关系，进行可视化施工。
(2) 软件功能中的碰撞检测能全面、有效的标示各专业间碰撞问题并及时调整，防止疏漏，避免返工。
(3) 对项目结构建筑进行真实、全面的模拟，在深化设计管线的避让中提供至关重要的信息。
(4) 整体三维模型动态观察可以在如空调机房等管线纵横交错的地方优化其排布，使其整洁美观。
(5) 三维模型可以生成标高层面示意图和局部管线剖面图，清晰表示各楼层管线位置并精确定位。
