锡膏搅拌使用记录表
锡膏搅拌机作业指导书
锡膏搅拌机作业指导书一、概述锡膏搅拌机是一种用于混合和搅拌锡膏的设备。
本作业指导书旨在向操作人员提供详细的操作步骤和注意事项，以确保安全和高效地使用锡膏搅拌机。
二、操作步骤1. 准备工作a. 确保锡膏搅拌机处于稳定的工作台上，并且周围没有杂物。
b. 检查电源线是否正常连接，并确保插头处于关闭状态。
c. 检查锡膏搅拌机的搅拌罐是否清洁，无残留物。
d. 根据需要，选择合适的搅拌罐和搅拌棒。
2. 开机操作a. 将电源线插头插入电源插座，并确保插头处于关闭状态。
b. 打开锡膏搅拌机的电源开关。
c. 根据需要，调整搅拌机的转速和时间。
一般情况下，转速在1000-2000 RPM之间，时间为1-5分钟。
3. 加入锡膏a. 打开搅拌罐的盖子。
b. 使用专用工具将锡膏倒入搅拌罐中。
注意不要超过搅拌罐的最大容量。
c. 关闭搅拌罐的盖子，并确保盖子牢固地固定在搅拌罐上。
4. 搅拌过程a. 按下搅拌机的启动按钮，开始搅拌过程。
b. 观察搅拌过程中锡膏的均匀程度。
如有需要，可以适当调整搅拌机的转速和时间。
c. 在搅拌过程中，注意观察搅拌罐是否出现异常情况，如漏液等。
5. 关机操作a. 搅拌时间到达设定时间后，按下搅拌机的停止按钮，停止搅拌过程。
b. 关闭锡膏搅拌机的电源开关。
c. 将搅拌罐中的锡膏倒入适当的容器中，注意不要将锡膏倒入排水口或其他不适当的地方。
三、注意事项1. 操作人员应穿戴好个人防护装备，如手套和护目镜，以防止意外溅射和伤害。
2. 在操作锡膏搅拌机之前，应仔细阅读并理解使用说明书，并按照要求进行操作。
3. 搅拌机的电源线应放置在安全的位置，避免被踩踏或绊倒。
4. 在搅拌过程中，不要将手或其他物体伸入搅拌罐内，以免发生意外。
5. 如发现搅拌机有异常情况，如噪音过大、异味等，应立即停止使用，并通知相关维修人员进行检修。
6. 锡膏搅拌机应定期进行维护和保养，以确保其正常运行和寿命。
四、常见问题及解决方法1. 搅拌机转速不稳定或无法启动。
锡膏搅拌作业指导书
敏坤电子技术有限公司
锡膏搅拌作业指导书
锡膏搅拌指导页次共1页第1页
编制编号HZHC/QEMS/SC/007 批准版本V1.0
1﹑目的
为了使人员能够正确使用搅拌机，以防人为疏失损伤设备及保护人员安全
2﹑适用范围
操作锡膏搅拌机
4﹑操作方法
①将本机之上盖盖上,并用帽扣扣住,以防搅拌时上盖松脱。
②调整面板显示屏上的时间设定到最佳搅拌时间；一般回温好的锡膏搅拌5分钟为佳。
③锡膏放置搅拌座时须拧紧，以防搅拌时的剧烈震动而造成停机。
④[按F启动]键后，运转指示灯亮，机器自动开始高速搅拌，并倒数记时；待设定时间完成后机器自动停止，并会报警3秒。
⑤锡膏搅拌后运转指示灯熄灭，显示屏显示上次之设定时间；准备下一次搅拌作业。
⑥确定机器运转停止打开上盖，并以专用六角取下夹具上的锡膏罐，此时回温软件且搅拌均匀的锡膏即可使用。
⑦机器未完全停止前，切勿将机盖打开，以维护工作人员安全。
SMT锡膏使用记录表
SMT锡膏使用记录表
日期
部门
锡膏管理员
锡膏型号 批次 罐号 数量 解冻时间 搅拌时间 发出时间 使用线体 领取人 锡膏回收 二次使用 锡膏报产批次号先后顺序编号，锡膏由各线体丝印员进行添加，并做好锡膏添加记录表，IPQC监督确认； 2.所有锡膏须按《锡膏管理规范》执行；回收锡膏二次使用时注意在《锡膏管理标签》上记录； 3.锡膏管理员至少每小时一次对线上锡膏使用情况进行点检，包括使用锡膏型号与SOP是否对应、有无及时做锡膏添加记录、锡膏瓶剩余锡膏量、 检查钢网上锡膏高度是否符合标准等，如整瓶锡膏使用完后以回收产线空锡膏瓶换新锡膏方式进行管控并做好本记录表；
锡膏搅拌机作业指导书
锡膏搅拌机作业指导书标题：锡膏搅拌机作业指导书引言概述：锡膏搅拌机是电子创造业中常用的设备，用于搅拌锡膏以保持其均匀性和流动性。
正确操作锡膏搅拌机对生产质量和效率至关重要。
本文将详细介绍锡膏搅拌机的操作指导，匡助操作人员正确使用设备。
一、准备工作1.1 确认设备状态：检查锡膏搅拌机的外观是否完好，各部件是否齐全，电源是否正常。
1.2 准备锡膏：选择适量的锡膏放入搅拌机，注意避免过量或者不足。
1.3 调整搅拌时间：根据锡膏的种类和要求，设置合适的搅拌时间和速度。
二、操作步骤2.1 打开电源：将锡膏搅拌机连接电源并打开电源开关。
2.2 设置参数：根据实际需要，设置搅拌机的参数，包括搅拌时间、速度等。
2.3 启动搅拌：按下启动按钮，让搅拌机开始工作，注意观察搅拌情况是否正常。
三、注意事项3.1 安全操作：操作人员需穿戴好防护装备，避免发生意外伤害。
3.2 定期保养：定期清洁和维护锡膏搅拌机，确保设备长期稳定运行。
3.3 避免过度搅拌：过度搅拌会导致锡膏流动性下降，影响生产效率和质量。
四、结束操作4.1 住手搅拌：在搅拌时间结束后，及时住手搅拌机的运行。
4.2 清理设备：将搅拌机内的锡膏清理干净，避免残留影响下次使用。
4.3 关闭电源：关闭电源开关，拔掉电源插头，确保设备安全。
五、故障排除5.1 电源故障：检查电源线是否插紧，电源是否正常。
5.2 搅拌机异常声音：住手搅拌机运行，检查是否有异物进入搅拌机内部。
5.3 搅拌效果不佳：检查锡膏是否过期或者质量不佳，重新调整搅拌参数。
结论：锡膏搅拌机是电子创造业中不可或者缺的设备，正确操作和维护对生产质量和效率至关重要。
操作人员需要严格按照操作指导书进行操作，确保设备正常运行，提高生产效率和产品质量。
SMT品质管控表
4.连续性出现3-5PCS不良品；或者不良率超过2%时立即通 知技术员调机改善. 5.良品，不良品作好标示，写好真实检验记录 1.戴好静电手环
3.良品，不良品标示清楚.
☆ 每批次
1.依据检验标准抽检，如实的做好 报表
全检 11.
IPQC IPQC 抽检
2.按照产品标准检验 3.依据AQL表抽检 4.检验合格后作好合格标示
每天 每天 每天 次/天
2.
锡膏搅伴
1.锡膏规格，品牌确认. 2.搅拌时间3-5分钟呈滴下断续状方可使用 1.钢网台账，编号一目了然 搅拌记录表 ☆
每天 次/周
钢网管理
2.钢网保持清洁，干净.每次使用完后必须把上面的残留锡 钢网清洁是否干净. 渣清洗干净. 1.准确对照BOM.料号位置 换料确认单
☆
生产工序管控标准重点管控点频率每天冰箱温度记录每天锡膏取出时间记录每次换料每次换料每次换料每次换料smtpqc确认1
SMT品质确认表
项次
1.
生产工序
1.保存期限六个月
锡膏管控
管控标准
2.储存温度为0℃-10℃ 3.回温时间4个小时
重点管控点
锡膏保存期限 冰箱温度记录 锡膏取出时间记录 ☆ ☆ ☆
频率Biblioteka PQC确认每隔30分钟擦钢网一次
2小时/次
印刷员工是否有自检 1.确认机器是否异常 2.巡视机台，确认机台生产状态. 3.机器5S保养（点检表）
2小时/次
SMT贴片
1.确定PCB进板方向正确 2.调试好机器确认每个元件位置 3.按照编好的程序贴片作业. 4.保持机器干净
6.
2小时/次 次/天
1.检查元件规格，位置正确性 7. 炉前检查 2.确认元件上锡状态 3.对于管装IC，托盘必须按标示方向上料，未标识不使用 1.检查回流焊温度表 8. 回流焊 2.是否按照回流焊作业规范作业. 3.保持机器清洁 1.戴好静电手环 2.对照产品BOM核对每个元件 9. 首件检查 3.确认每个元件上锡状态 4.按产品要求测试功能，签好首件样品 1.戴好静电手环 2.根据SMT外观检验标准检验 3.按照产品要求测试功能 10.

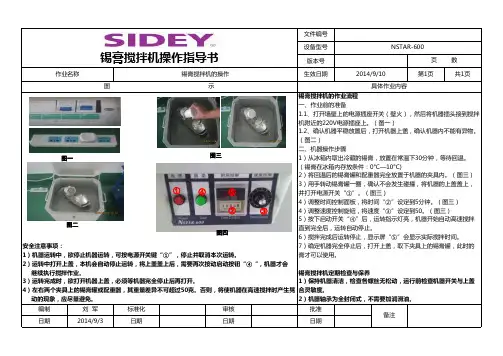

锡膏搅拌机作业指导书
文件编号设备型号 版本号生效日期第1页共1页编制刘 军标准化审核批准日期2014-9-3日期日期日期（图二）（锡膏在冰箱内存放条件：0°C—10°C)具体作业内容图 示5）按下启动开关“④”后，运转指示灯亮，机器开始自动高速搅拌锡膏搅拌机的作业流程一、作业前的准备1.1、打开墙壁上的电源插座开关（壁火），然后将机器插头接到搅拌机附近的220V电源插座上。
（图一）1.2、确认机器平稳放置后，打开机器上盖，确认机器内不能有异物。
3）运转完成时，欲打开机器上盖，必须等机器完全停止后再打开。
4）左右两个夹具上的锡膏罐或配重器，其重量差异不可超过50克。
否则，将使机器在高速搅拌时产生直到完全后，运转自动停止。
6）搅拌完成后运转停止，显示屏“⑤”会显示实际搅拌时间。
7）确定机器完全停止后，打开上盖，取下夹具上的锡膏罐，此时的锡膏才可以使用。
锡膏搅拌机定期检查与保养1）保持机器清洁，检查各螺丝无松动，运行前检查机器开关与上盖 动的现象，应尽量避免。
安全注意事项：1）机器运转中，欲停止机器运转，可按电源开关键“①”，停止并取消本次运转。
2）运转中打开上盖，本机会自动停止运转，将上盖盖上后，需要再次按动启动按钮“④“，机器才会 继续执行搅拌作业。
备注合灵敏度。
2）机器轴承为全封闭式，不需要加润滑油。
二、机器操作步骤3）用手转动锡膏罐一圈，确认不会发生碰撞，将机器的上盖盖上，并打开电源开关“①”。
（图三）4）调整时间控制面板，将时间“②”设定到5分钟。
（图三）4）调整速度控制旋钮，将速度“③”设定到50。
（图三）1）从冰箱内取出冷藏的锡膏，放置在常温下30分钟，等待回温。
2）将回温后的锡膏罐和配重器完全放置于机器的夹具内。
（图三）作业名称锡膏搅拌机的操作2014-9-10锡膏搅拌机操作指导书NSTAR-600页 数①②③④图四⑤图一图二图三。
锡膏搅拌
特性：1电压：220V/50HZ2尺寸：L390*W390*H380mm3工作能力：500公克/1000公克（夹具须调整）同时搅拌两罐锡膏罐4马达转速：1000rpm 公转：400rpm 自转：100rpm5操作是非常简单容易。
只需将锡膏罐置于万用治具上，设定好搅拌时间后，按启动键即可，搅拌完成，机器会自动停止。
6提供非常强的锡搅拌能力。
任何人都能够准备均匀的锡膏搅拌，使SMT印刷制程简单化。
备有万用治具功能。
适用任何厂牌的锡膏容器。
7采用电子式计算器及LED显示。
操作时间设定简易(0.1-9.9分钟)。
搅拌时间终了，以蜂鸣器警报告知。
8密封式轴承，不需经常润滑及保养。
9在启动运转时，上盖可用Interlock安全锁装置。
45°为何比水平放置好?*45°放置搅拌系统利用公转产生之离心力, 配合与公轴成45°夹角之自转转轴所产生力量, 使得位于罐内上端之锡膏不断向下挤压, 而位于锡膏罐底部之锡膏由周围向罐上方移动, 形成一旋风漏斗型之搅拌动作, 可以平顺温和地将锡膏软化.*水平放置锡膏罐平躺于旋转平口及平底, 使得锡膏在罐内产生滚动的动作, 搅拌快速, 锡膏在罐内激烈撞击,会造成锡膏升温过快, 导致锡膏氧化, 锡球颗粒因撞击而破坏结构, 且于滚动中将空气包覆在锡膏内, 于印刷中:* 容易造成锡膏崩塌.* 回焊后造成开路冷焊.所以一般用于高密度及无铅高品质高精密制程, 使用采45夹角结构锡膏搅拌机效果最好.产品名称：全自动锡膏搅拌机产品编号：JX-TH-6038产品特性：1. 独特外形设计，美观、大方、实用。
2. 搅拌原理是根据马达公转与自转的搅拌方式，不需要选将冷藏的锡膏。
取出退冰，即可在短时间内将锡膏回温，同时搅拌均匀即可用。
3. 万用夹具座适用各种厂牌之500g及1000g的锡膏：同时一次可搅拌两罐或四罐，亦可节省时间，提高生产效率。
4. 独特的夹具设计使搅拌平稳、均匀。
锡膏搅拌机作业指导书
锡膏搅拌机作业指导书引言概述：锡膏搅拌机是电子制造业中常用的设备之一，用于混合和搅拌锡膏，以确保其均匀性和质量。
本文将详细介绍锡膏搅拌机的操作指南，包括设备准备、操作步骤、注意事项等内容。
一、设备准备：1.1 检查设备和工具：确保锡膏搅拌机和相关工具完好无损，如搅拌棒、容器等。
1.2 准备锡膏：选择质量好的锡膏，并确保其密封完好，避免灰尘和杂质进入。
1.3 检查电源和电线：确保电源插座和电线没有损坏，以免发生电路故障或安全事故。
二、操作步骤：2.1 打开锡膏搅拌机：将电源插头插入插座，打开搅拌机的电源开关。
2.2 调整搅拌时间和速度：根据锡膏的性质和要求，调整搅拌时间和速度，以确保锡膏充分混合均匀。
2.3 加入锡膏：将锡膏缓慢倒入搅拌机的容器中，避免溅出或浪费。
三、注意事项：3.1 安全操作：在操作锡膏搅拌机时，务必戴好手套和护目镜，以防止锡膏溅入眼睛或皮肤。
3.2 避免过度搅拌：锡膏搅拌时间过长或搅拌速度过快会导致锡膏过度搅拌，影响其性能和质量。
3.3 定期清洁和维护：定期清洁锡膏搅拌机，避免锡膏残留和杂质积聚，同时对设备进行维护保养，延长使用寿命。
四、搅拌效果检查：4.1 观察锡膏均匀性：在搅拌结束后，观察锡膏的颜色和质地，确保其均匀无颗粒。
4.2 手工检查：用搅拌棒取一小部分锡膏，用手摊开，检查是否有分层、气泡或异物。
4.3 实验室测试：可将一部分锡膏送往实验室进行粘度、流动性等性能测试，确保锡膏符合要求。
五、操作记录和问题处理：5.1 操作记录：每次使用锡膏搅拌机时，应记录操作时间、锡膏批次、搅拌时间和速度等信息，以备查档。
5.2 问题处理：如遇到锡膏搅拌机故障、锡膏不均匀等问题，应及时停止操作，检查设备和锡膏质量，并进行适当的处理。
结论：锡膏搅拌机是电子制造业中不可或缺的设备，正确的操作和维护对保证锡膏质量至关重要。
通过本文的作业指导书，您可以了解到锡膏搅拌机的设备准备、操作步骤、注意事项和搅拌效果检查等内容。
