磁共振的基础知识
磁共振的基础知识
1、核磁共振
核，不是核辐射，而是原子核，用得最多的是氢（人体最多）。
磁，磁场也。
共振，一定频率的射频脉冲激发原子核，使之共振，从而产生信号，转换成图像。
2、磁共振成像简单过程
如果给人体施加一个外来的静磁场，再给予一个短暂的、与质子共振相同频率的旋转磁场（即射频脉冲），之后采集电磁波信号，就可以获得人体的磁共振信号。
对磁共振信号的采集过程给予一个形象的比喻，可以把质子比喻成卫星，我们从发射电台发送信号，卫星获得信号，再重新发射出来，地面的收音机就可以收听到节目了。
通过对接受到的磁共振信号进行空间编码和图像重建等处理，即产生MR图像。
3.磁共振检查的特点
1）磁共振没有X线、CT检查的辐射，对身体不产生辐射危害。
2）磁共振采用空间三维梯度场，在不移动患者和扫描床的情况下实现任何角度扫描和图像重建。
3）无骨质伪影。
4）软组织对比度良好。
5）对病变显示更加敏感，可使病灶显示更早更清楚。
6）磁共振的DWI(扩散加权成像)序列，是唯一能够无创检测活体组织内水分子扩散运动的成像方法。
7）磁共振的PWI（灌注加权成像）序列，能够显示脑组织血流动力学信息。
8）磁共振的MRS（波谱分析）序列，是唯一能够无创检测活体组织内化学
物质、反应组织代谢的方法。
4、图像分析过程中，有个非常重要的概念必须了解——部分容积效应。
在CT扫描，凡小于层厚或该层仅包含部分的病灶，其CT值受层厚内其它组织的影响，所测出的CT值不能代表该病变的真正的CT值。
MRI也一样，凡小于层厚或该层仅包含部分的病灶，图像表现出来的，不仅仅是病灶的影像，而是重叠了层厚内部分病变外结构的影像。
5、部分容积效应会让你看到的影像变得“不真实”，从而可能会使你做出错误的判断。
6、宽窗位技术，更是数字影像时代，每一名影像医生必须掌握的、最基本的技能！
窗宽窗位技术源于CT，磁共振可能用对比度更合适。
不同器官、不同部位，有着不同的合适的窗宽窗位。
同一区域，由于观察的内容不同，合适的窗宽窗位也不同。
7.MRI序列
①神经系统分辨T1WI和T2WI序列，一般根据脑脊液的信号来分辨，在T1WI上，水是黑的，在T2WI上，水是白的。
另外可以根据脑灰质、白质的信号来区分：
a在T1WI上，脑灰质是低信号，白质是高信号。
b在T2WI上，脑灰质是高信号，脑白质是低信号。
这样，结合脑灰白质和脑脊液的信号，不用TR,TE就可以分辨出T1WI和T2WI序列。
②.FLAIR序列就是通俗所说的压水像，在这个序列中，脑灰质是高信号，也
就是亮一些的，脑白质是低信号－－这类似于T2WI序列。
但是在压水像上，脑脊液的信号是低的，也就是黑色的。
这也是之所以称之为压水像的原因。
③STIR脂肪抑制序列，在通常的T1WI和T2WI像上，脂肪都是高信号－－亮的，在脂肪抑制序列有许多种，频率抑制啊翻转恢复啊，正反相位啊，你不用明白这么许多，只要知道是压脂的序列，那么这个图像上的脂肪就是低信号－－黑的。
比如平时的腹部皮下脂肪，头皮下脂肪，就变成了黑色的。
一般的图像上，都会标出来FS－－即是压脂序列。
④DWI就是平时头部磁共振影像看起来分辨率非常差，颗粒很粗的序列，现在在临床上主要用于急性脑缺血的早期诊断，早期，脑梗塞病灶，在这个序列上是高信号的－－是由于细胞毒性水肿造成扩散降低造成的。
磁共振成像基础知识
IR序列M的变化过程
IR序列特点
IR序列具有强T1对比特性； • 可设定TI，饱和特定组织产生具有特征
性对 比图像(STIR、FLAIR)； • 短 TI 对比常用于新生儿脑部成像； • 采集时间长，层面相对较少。
STIR序列(Short TI Inversion Recovery)
在IR恢复过程中，组织的MZ都要过0点，但时间不 同。利用这一特点，对某一组织进行抑制。
超导型
优点：1.场强高(0.5-3.0T) ；2.磁场稳 定均匀；3.成像速度快，图象质量好。
缺点：1.造价高；2.需要补充液氦和 液氮；日常维护费用高。
梯度线圈
梯度线圈性能的提高 磁共振成像速度加 快
梯度线圈性能指标 梯度场强 20mT/m 切换率 50mT/m.s
脉冲线圈
作用：激发人体产 生共振；采集MR信 号
质子密度加权像
长TR、短TE——质子密度加权像，图像特点：
组织的 H 越大，信号就越强； H 越小，信号 就越弱。
脑白质：65 % 脑灰质：75 % CSF： 97 %
常规SE序列的特点
最基本、最常用的脉冲序列。 得到标准T1 WI 、 T2 WI图像。 T1 WI观察解剖好。 T2 WI有利于观察病变，对出血较敏感。 伪影相对少（但由于成像时间长，病人易
180- 90-{180-Echo}n
180°脉冲反转脉冲结束后，无MXY的存在，MZ开 始恢复，等MZ过了0点后，在时刻 t=TI (Time of In version反转时间)，再施加一个 90°脉冲(此后的脉 冲方式同SE)，再施加180°脉冲，就可以得到回波信 号。IR序列的TR一般为1800～2500ms，而TI=400～60 0ms。
磁共振成像基本知识PPT课件
波谱成像（Spectroscopic Imaging）：通过分析组 织中的化学成分来提供分子层面的信息，有助于肿瘤 和代谢性疾病的诊断。
靶向成像（Targeted Imaging）：通过使用特异性 标记的分子探针，对特定分子或细胞进行成像，为个 性化医疗和精准诊断提供了可能。
04 磁共振成像应用
医学诊断
成本与普及
磁共振成像设备成本较高，限制了其 在基层医疗机构的普及。未来需要降 低设备成本，提高可及性。
磁敏感加权成像（Susceptibility Weighted Imaging, SWI）：利用组织磁敏感性 的差异进行成像，能够显示脑部微出血、铁沉积等病理变化。
分子成像技术
化学交换饱和转移成像（Chemical Exchange Saturation Transfer, CEST）：利用特定频率的射频 脉冲来检测组织中特定化学物质的变化，对肿瘤和炎 症等疾病的诊断具有潜在价值。
。
快速扫描技术
研究更快的扫描序列和算法，缩短 成像时间，提高检查效率，减轻患 者长时间处于扫描腔内的压力。
多模态成像融合
结合磁共振成像与其他影像技术（ 如CT、PET等），实现多模态成像 融合，提供更全面的医学影像信息 。
新应用活动和功能连接，深入 了解神经系统和认知科学领域。
磁共振成像的优势与局限性
高软组织分辨率
MRI对软组织结构有高分辨率，能够清晰显示脑、关节、肌 肉等组织的细微结构。
无骨伪影干扰
MRI不受骨骼的影响，能够清晰显示周围软组织的结构。
磁共振成像的优势与局限性
01
02
03
检查时间长
由于MRI需要采集大量数 据，检查时间相对较长。
金属植入物限制
磁共振成像基本知识
Nuclear Magnetic Resonance Imaging
首字母缩写:
NMRI
为了和原子核及射线的放射性危害区分开 来，临床医生建议去掉N，简称为磁共振成像
MRI
2
发展历史
1946 年美国斯坦福大学的F. Bloch 和哈佛大学E.M .Purcell领导的两个研究组首次独 立观察到磁共振信号，由于该重要的科学发现，他们两人共同荣获1952年诺贝尔物 理奖。其发展最初阶段的应用局限于物理学领域，主要用于测定原子核的磁矩等物 理常数。
•T1弛豫是由于高能质子的能量释放回到低能状态
•用T1值来描述组织T1弛豫的快慢
高能的质子把能量释放给周围的晶格 （分子）
晶格震动频率高于质子进动频率
能量传递慢－－纯水
晶格震动频率接近于质子进动频率
能量传递快－－脂肪，含中小分子蛋白质
晶格震动频率低于质子进动频率
能量传递慢－－含高浓度大分子蛋白
不同组织有不同的T1弛豫时间
T1加权成像 ( T1WI )
•反映组织纵向 弛豫的快慢！
• T1值越小 纵向磁化矢量恢复越快 已经恢复的 纵向磁化矢量大 MR信号强度越高（白）
• T1值越大 纵向磁化矢量恢复越慢 已经恢复的 纵向磁化矢量小 MR 信号强度越低（黑）
• 脂肪的T1值约为250毫秒 MR信号高（白） • 水的T1值约为3000毫秒 MR信号低（黑）
在20世纪70年代初，美国科学家Paul Lauterbur发现了在磁场中引入梯度的方法来创 造二维图像的可能性。通过分析发射的无线电波的特性，他可以确定它们的来源。 这使得用其他方法无法可视化的结构的二维图片成为可能。 英国的科学家 Peter Mansfield，进一步发展了梯度磁场的 运用。他展示了如何对信号进行数学分析，并展示了极快 成像的可行性。他们利用磁共振技术观察不同结构方面的 重大发现促进了现代磁共振成像( MRI )的发展和在医学 影像中的应用，代表了医学诊断和研究的突破。并共同荣 获2003年的诺贝尔生理学-医学奖。
核磁共振专题知识
➢ 陀螺存在自旋 ➢ 陀螺处于重力场中 ➢ 重力力矩垂直于自转轴
（角动量）方向
结果
陀螺旋进 力矩越大旋进角速度越大
核磁共振专题知识
图 14-2 陀螺旋进
T L
第17页
旋进也称进动，描述是含 有角动量物体或体系在外力矩 作用下，其角动量方向发生连 续改变现象。
核磁共振专题知识
第18页
原子核在磁场中旋进
核磁共振专题知识
图 磁共振成像原理图
第36页
1．层面选择
利用梯度磁场 依据拉莫尔方程理 论，实现选层定片
核磁共振专题知识
图 选层定片
第37页
核磁共振专题知识
层面选择
第38页
层面选择
核磁共振专题知识
第39页
2．编码 （1）相位编码 如图1
图1 磁矩旋进相位差异
图2 磁矩旋进频率差异
（2）频率编码 核磁共振专题知识 如图2
核磁共振专题知识
第42页
核磁共振专题知识
Proton
质子
氢原子核1H
Electron
电子
第43页
2. 人体各种组织含水百分比不一样
3．人体不一样正常组织和病变组织 、
核磁共振专题知识
第44页
三、怎样产生氢核密度 和 、 加权成像
1.自旋回波序列
核磁共振专题知识
图14-21 自旋回波序列
第45页
第12页
而且，Damadian前瞻性地预言了核磁共 振作为临床诊疗工具可能性。
Damadian工作直接启发了 Lauterbur 对 成像技术研究，Lauterbur在认识到这一发 觉医学价值同时，也敏锐地意识到假如不能 进行空间上定位，核磁共振在临床应用可能
磁共振阅片基础知识
磁共振阅片基础知识

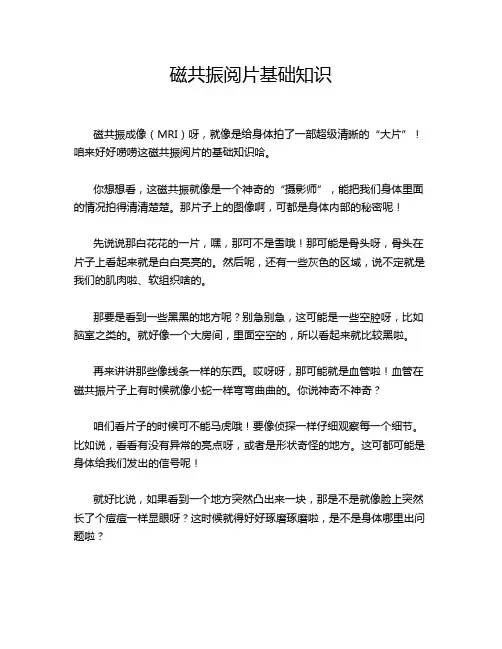

磁共振成像（MRI）呀，就像是给身体拍了一部超级清晰的“大片”！咱来好好唠唠这磁共振阅片的基础知识哈。
你想想看，这磁共振就像是一个神奇的“摄影师”，能把我们身体里面的情况拍得清清楚楚。
那片子上的图像啊，可都是身体内部的秘密呢！
先说说那白花花的一片，嘿，那可不是雪哦！那可能是骨头呀，骨头在片子上看起来就是白白亮亮的。
然后呢，还有一些灰色的区域，说不定就是我们的肌肉啦、软组织啥的。
那要是看到一些黑黑的地方呢？别急别急，这可能是一些空腔呀，比如脑室之类的。
就好像一个大房间，里面空空的，所以看起来就比较黑啦。
再来讲讲那些像线条一样的东西。
哎呀呀，那可能就是血管啦！血管在磁共振片子上有时候就像小蛇一样弯弯曲曲的。
你说神奇不神奇？
咱们看片子的时候可不能马虎哦！要像侦探一样仔细观察每一个细节。
比如说，看看有没有异常的亮点呀，或者是形状奇怪的地方。
这可都可能是身体给我们发出的信号呢！
就好比说，如果看到一个地方突然凸出来一块，那是不是就像脸上突然长了个痘痘一样显眼呀？这时候就得好好琢磨琢磨啦，是不是身体哪里出问题啦？
还有哦，不同的部位在片子上也有不同的特点呢。
脑袋的片子和肚子的片子那肯定不一样呀，就像苹果和橘子，长得都不一样嘛！
总之呢，磁共振阅片可不是一件简单的事儿，但也别被它吓住啦！只要我们多学习，多观察，慢慢就会找到其中的窍门啦。
咱得把自己练成一个厉害的“片子解读大师”，这样就能更好地了解自己的身体啦！这不就是对自己健康负责嘛！磁共振阅片，加油学起来呀！
原创不易，请尊重原创，谢谢!。
MRI
磁共振成像（MRI）知识讲座引言我们将磁共振成像（MRI）的基本知识向大家略做介绍，希望能有所帮助。
第一章磁共振成像（MRI）基础知识一、磁共振成像（MRI）基本原理1、人体组织的化学特性人体内最多的分子是水，约占人体重量的65%，其次为脂肪成份。
此外，还有大量有机分子，如蛋白质、酶、磷酯等。
这些物质中都含有大量的氢原子。
因此，氢原子是人体中含量最多的原子。
2、磁共振成像（MRI）原理目前的磁共振成像是氢原子的成像，实际上是脂肪和水为主的软组组成像，或者说磁共振成像（MRI）是利用身体细胞中的氢原子在磁场内共振产生信号，通过精密的电脑系统重建而获得高清晰的影像，以达到诊断目的的一种技术。
二、磁共振成像（MRI）技术的发展概况1、1977年：初期MRI全身图像产生；2、1980年：首台商品磁共振成像系统问世；3、1981年：首台超导全身磁共振成像系统建立；4、1983年：获准进入市场；5、1989年：我国0.15T永磁型磁共振成像系统（ASM-015P）问世；6、1992年：我国0.60T超导型磁共振成像系统（ASM-060S）问世；7、1999年：我国0.35T永磁型磁共振成像系统（NOVUS系列）开发成功；8、2000年：我国1.5T超导型磁共振成像系统（NOVUS系列）开发成功；9、目前： 3.0T超导磁共振应用于临床；10、目前：7.0T、10.0T磁共振进入临床前研究；三、磁共振成像（MRI）的一些基本概念1. 什么是Tesla?Tesla（T）是一个磁场强度单位，中文译为特斯拉，一单位T等于10000Gause，Gause中文译为高斯，地球的自然磁场强度为0.3~0.7Gs，南北极有所不同。
2. 什么是共振？共振是一种自然界普遍存在的物理现象，物质是永恒运动着的，物体的运动在重力作用下将会有自身的运动频率。
当某一外力作用在某一物体上时，而且有固定的频率，如果这个频率恰好与物体自身运动频率相同，物体将不断吸收外力，转变为自身运动的能量，随时间的积累，能量不断被吸收，最终导致物体的颠覆而失去共振状态。
磁共振基础知识及.T磁共振
脑结构成像
• 更快的成像速度：有利于意识不清及不配 合的患者及儿童检查。
• 应用flip angle sweep and parallel imaging 的FSE T2WI：成像时间从2分7秒降到8秒
MR images in a 19-year-old male patient with multiple sclerosis
