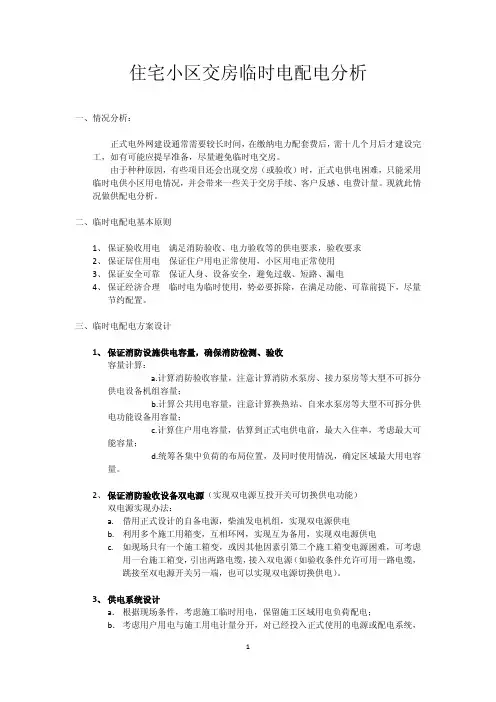

----住宅小区交房临时电配电分析 (1)
住宅小区交房临时电配电分析一、情况分析：正式电外网建设通常需要较长时间，在缴纳电力配套费后，需十几个月后才建设完工，如有可能应提早准备，尽量避免临时电交房。
由于种种原因，有些项目还会出现交房（或验收）时，正式电供电困难，只能采用临时电供小区用电情况，并会带来一些关于交房手续、客户反感、电费计量。
现就此情况做供配电分析。
二、临时电配电基本原则1、保证验收用电满足消防验收、电力验收等的供电要求，验收要求2、保证居住用电保证住户用电正常使用，小区用电正常使用3、保证安全可靠保证人身、设备安全，避免过载、短路、漏电4、保证经济合理临时电为临时使用，势必要拆除，在满足功能、可靠前提下，尽量节约配置。
三、临时电配电方案设计1、保证消防设施供电容量，确保消防检测、验收容量计算：a.计算消防验收容量，注意计算消防水泵房、接力泵房等大型不可拆分供电设备机组容量；b.计算公共用电容量，注意计算换热站、自来水泵房等大型不可拆分供电功能设备用容量；c.计算住户用电容量，估算到正式电供电前，最大入住率，考虑最大可能容量；d.统筹各集中负荷的布局位置，及同时使用情况，确定区域最大用电容量。
2、保证消防验收设备双电源（实现双电源互投开关可切换供电功能）双电源实现办法：a.借用正式设计的自备电源，柴油发电机组，实现双电源供电b.利用多个施工用箱变，互相环网，实现互为备用，实现双电源供电c.如现场只有一个施工箱变，或因其他因素引第二个施工箱变电源困难，可考虑用一台施工箱变，引出两路电缆，接入双电源（如验收条件允许可用一路电缆，跳接至双电源开关另一端，也可以实现双电源切换供电）。
3、供电系统设计a．根据现场条件，考虑施工临时用电，保留施工区域用电负荷配电；b．考虑用户用电与施工用电计量分开，对已经投入正式使用的电源或配电系统，不在由此接入施工用电，便于电费计算；c．临时线路敷设路由，考虑正式供电后线路拆除方便；d．接地系统：临时电干线配电采用TN-S，配出5芯电缆，在建筑物内变电亭/所、或临时低压柜处应做重复接地，以接地安全。
住宅小区的供配电设计分析
住宅小区的供配电设计分析摘要：本文从小区负荷计算、高压供电方案的选择、配电站、变压器、导体的选择等方面和小区供配电电设计过程注意的问题进行了简要的叙述，以供同僚参考。
关键词：住宅小区供配设计负荷计算1、小区用电负荷分析计算1.1 各类用户用电容量计算住宅部分用电负荷容量采取负荷密度法与需要系数法. 目前按以下原则计算小区住宅的用电容量：住宅面积60 m2 以下的每户4 kW；建筑面积在60~90 m2 住宅用电容量为每户6 kW；面积在90~120 m2 每户容量为8 kW；面积在120~150 m2每户容量为10 kW；面积在150 m2 以上的用电容量为12 kW；别墅用电根据客户需求单独计算.新建住宅内公建设施用电设备应按实际设备容量计算，未标明部分住宅公共用电设施供电基本容量按每30 W/m2 配置. 办公用房按单位建筑面积100 W/m2 计算. 在大型小区内部设置有学校、商场、宾馆的，根据他们的设计需求确定用电负荷.需求不明确的商业按100~180 W/m2 估算.现以某市K25 地块新建住宅小区供配电设计为例进行介绍：K25 地块新建住宅小区总的建筑面积约为17 万m2，共有10 栋高层住宅，按照《江西省新建住宅供配电设施建设标准》，K25 地块新建住宅小区负荷计算总的用电负荷为9 377.68 kW，住宅用电负荷配置系数按0.6 进行配置，计算出应配置配电变压器总容量为5 627 kV A.在计算负荷时，应精确到每一栋建筑，每一栋楼（单元）的用电单位（以一个用电计量点为一个单位），作为选择变压器容量、电缆面积、回路数的基本参数. K25 地块共建设10 栋住宅，根据客户提供的户型面积和套数，分别计算各栋负荷大小，供选择各栋配电房变压器和各支线电缆的选择，根据负荷计算结果，K25 地块新建住宅小区每栋楼选用一台变压器630 kV A ，合计10 台配电变压器进行供电. 地下室的用电按照就近原则，在负荷较小的1栋、9 栋、10 栋变压器中安排.2、供配电方案设计住宅小区供电可靠性的关键在供电方案的制定，小区供电方案按照小区负荷结合当地城市电网制定，供电方案的优劣决定了小区供电的可靠性和经济性.2.1 小区接入电源供电设计住宅小区供配电设施外部电源线路和电缆应符合城市建设规划并报政府.小区确定总负荷、各用电单位负荷性质后，建设单位应尽快向当地供电营业部门申报正式用电申请.对于大型住宅，在做整个项目的可行性研究时必须向当地供电部门征求意见，如果附近没有已建成的区域供电变电站，就有必要考虑在项目可行性研究时一并规划预留区域供电变电站的站址、留好建设通道，做好小区内配电方案和供配电设施用房的设计，并与新建住宅详规设计同步. 否则，可能因为电网在附近没有变电站或变压器容量不足无法满足小区供电.供电公司接到客户申请后，应根据电网的实际情况，制定具体供电方案，住宅小区的10 kV 外部供电方式应报当地城市规划管理部门确定电缆或架空线路供电.设计单位应根据供电公司下达的《高压供电方案通知单》进行工程设计. 《高压供电方案通知单》应明确主供电源、备用电源、变压器容量、保护装置、计量方式及装置等重点内容，同时明确线路路径、建设架空线路或电力电缆方案.K25 地块新建住宅小区电源一：从110 kV 甲变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240；电源二、从110 kV 乙变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240. 电源分别从两个变电站出线，提高了供电可靠性，确保一路电源检修或故障时另一路电源能够正常供电，提高小区供电可靠性.2.2 小区供电接线方式设计2.2.1 小区内部建设配电网的一般要求小区内部建设配电网应根据小区实际情况，确定用欧式箱变供电还是用配电房供电，确定总配电房（开闭所）的建设地点，联接方式是采取环网柜还是环网变等具体接线. 小区内用欧式箱变还是用配电房供电的方式，应由建设单位负责提供建设意见报供电企业（负责建成后运行、维护单位）商定，多层住宅宜选用欧式箱变为宜；小高层以上住宅宜选用户内配电房. 配电房、欧式箱变的位置尽可能靠近电缆井（单元口）附近，以便减少低压电缆的长度，既减少投资又降低压降.2.2.2 高压供电方式住宅区高压供电宜采用开关站、配电站进行供电，多层小区用环网柜、分支箱连接，较多采用欧式箱变供电；对于多层和高层结合的小区可以用两种方式结合.十层及以上高层建筑宜采用户内配电站方式供电. 户内配电站应采用干变. K25 地块是高层建筑采用户内地下变电站配电. 开关站、环网柜每路出线所带配变总容量不宜超过2 000 kV A. 高压电缆截面应力求简化并满足规划、设计要求，并进行热稳定校验.多层住宅小区一般采用箱式变电站，根据小区各栋负荷情况安排一栋或多栋共用一台箱式变电站，容量不宜大于630 kV A，位置选择应考虑环境影响最小化，兼顾低压电缆最短、投资最少为宜.为了提高供电可靠性，采用环网性变压器形成手拉手供电.内部设置有学校、商场、宾馆变压器容量未超过2 000 kV A 的可以从开关站和配电站出10 kV专线供电，可靠性要求高的可以从不同母线各出一回专线供电互为备用；超过2 000 kV A 的另行向供电营业单位申请确定供电方式.2.2.3 低压供电方式低压线路长度不宜超过250 m；高层住宅低压电缆宜采用预分支电缆以减少低压分线箱占地，同时安全、美观、接线简单. 低压线路应采用多点及末端接地方式，接地电阻小于10 Ω. 每台变压器应装设低压自动无功补偿装置，电容器容量应满足不小于20 %变压器容量.2.2.4 接线形式设计小型开关站可采用单母线接线方式；中型开关站和大型开关站应采用单母线分段接线方式，并应设置母联开关.具备两台及以上配变的配电站应装设0.4 kV母联开关，低压进线开关与母联开关之间加装闭锁装置（电气联锁+机械联锁），确保低压进线开关与母联开关不能同时合上. 为确保公用建筑设备的可靠供电，为公建设施供电的低压线路不应与为住宅供电的低压线路共用一路.对于一级负荷，除应由双重电源供电外，还应配置自备应急电源[10]. 一级负荷应根据现场实际考虑多点或集中设置应急备用柴油发电机组，保证消防、电梯等设备在电网事故情况下的应急用电. 柴油发电机组装机容量应能够保证一级负荷在电网故障情况下能够正常供电，在电网故障发生时自动启动并只带一级负荷.3、电气设备选型3.1 高压设备选型配电变压器应采用节能环保型、低损耗、低噪音变压器，接线组别为Dyn11. 户内配电站必须采用干变，户外欧式箱变可采用干变或油变. 干式变压器应选用相当于SCB11 及以上型号变压器，单台容量不宜大于800 kV A. 箱式变电站容量不宜大于630 kV A. 欧式箱变应选用外壳耐腐蚀、设计有通风、入口可以锁、高可靠性、少维护的开关设备. 高压电缆应采用阻燃型交联电力电缆，绝缘等级选用8.7/15 kV;电缆头宜采用冷收缩、预制式比较可靠.环网柜环网单元宜采用4-6 单元，柜内开关宜选用断路器或SF6 负荷开关，SF6 负荷开关使用三工位开关，并采用弹簧储能操作机构，出线均应配备带电显示器和接地故障指示器.配电站、开关站、环网柜应选用短路容量能满足较长期发展需要、可靠性高、体积小、维护工作量少和操作简单的技术成熟设备，高层建筑可使用小型化断路器，采用SF6 全密封充气绝缘；对于大型配电站、开关站，宜采用断路器、中置式开关柜，并配置相应的数字式继电保护装置。
消防负荷与消防电源
消防负荷与消防电源一、消防负荷消防负荷是指建造物或者场所在发生火灾时所需的消防设备和系统的负荷。
消防负荷的合理确定对于保障火灾发生时的消防安全至关重要。
下面将从建造物和场所两个方面介绍消防负荷的相关内容。
1. 建造物消防负荷建造物消防负荷是指建造物内部在火灾发生时所需的消防设备和系统的负荷。
根据建造物的用途和规模，消防负荷的要求也不同。
普通来说，建造物的消防负荷包括以下几个方面：(1) 灭火器材：根据建造物的用途和面积确定所需的灭火器材种类和数量，如灭火器、灭火器箱等。
(2) 自动喷水灭火系统：根据建造物的火灾风险等级确定所需的自动喷水灭火系统的容量和数量。
(3) 火灾报警系统：根据建造物的规模和功能确定所需的火灾报警系统的类型和覆盖范围。
(4) 疏散通道和疏散设施：根据建造物的人员容量和疏散距离确定所需的疏散通道和疏散设施的数量和尺寸。
(5) 防烟排烟系统：根据建造物的功能和规模确定所需的防烟排烟系统的容量和数量。
2. 场所消防负荷场所消防负荷是指火灾发生时场所内所需的消防设备和系统的负荷。
不同的场所有不同的消防负荷要求。
以下是一些常见场所的消防负荷要求：(1) 住宅小区：根据住宅小区的规模和居住人口确定所需的消防水源、灭火器材和疏散通道等。
(2) 商场和超市：根据商场和超市的规模和人流量确定所需的消防设备和系统的容量和数量。
(3) 学校和大型活动场所：根据学校和大型活动场所的人员容量和疏散距离确定所需的消防设备和系统的负荷。
(4) 工厂和仓库：根据工厂和仓库的火灾风险等级确定所需的消防设备和系统的容量和数量。
二、消防电源消防电源是指在火灾发生时能够提供稳定电力供应的电源系统。
消防电源的可靠性对于保障消防设备和系统的正常运行至关重要。
下面将从电源类型和电源备份两个方面介绍消防电源的相关内容。
1. 电源类型消防电源可以分为以下几种类型：(1) 主电源：主电源是指建造物或者场所正常供电系统提供的电源。
住宅小区负荷测算
住宅小区负荷测算在现代社会，住宅小区的电力供应是保障居民生活质量的重要基础设施之一。
准确地测算住宅小区的负荷对于合理规划电力设施、确保供电可靠性以及节约能源都具有重要意义。
那么，如何进行住宅小区的负荷测算呢？首先，我们要了解住宅小区负荷的组成部分。
住宅小区的负荷主要包括居民生活用电、公共设施用电和商业用电等。
居民生活用电是其中最主要的部分，包括照明、家电、空调、热水器等设备的用电。
公共设施用电包括电梯、楼道照明、小区路灯、景观照明、消防设施等。
商业用电则涵盖了小区内的商铺、超市、理发店等营业场所的用电。
对于居民生活用电的测算，需要考虑多种因素。
家庭的人口数量是一个重要的影响因素。
一般来说，人口较多的家庭用电量相对较大。
不同季节的用电需求也有所不同。
夏季，空调的使用会导致用电量大幅增加；冬季，电暖设备的使用也会使负荷上升。
此外，居民的生活习惯也会对用电量产生影响。
比如，有些家庭喜欢长时间使用电视、电脑等电器，而有些家庭则相对较少使用。
在测算居民生活用电时，可以采用单位面积功率法或户均容量法。
单位面积功率法是根据住宅的建筑面积和每平方米的用电功率来估算用电量。
例如，一般普通住宅每平方米的用电功率可以取 40 60 瓦。
户均容量法则是根据每户的平均用电容量来计算。
比如，常见的户均用电容量可以设定为 6 10 千瓦。
公共设施用电的测算相对复杂一些。
电梯的用电量取决于电梯的数量、运行时间、载重和速度等因素。
可以通过查阅电梯的技术参数，并结合小区的实际使用情况来估算。
楼道照明、小区路灯和景观照明等可以根据灯具的功率、数量和使用时间来计算。
消防设施通常处于备用状态，但也需要考虑一定的待机功率。
商业用电的测算要根据商业类型和营业面积来进行。
例如，一家小型超市的用电量可以根据其货架数量、冷藏设备、照明和收银系统等设备的功率和使用时间来估算。
理发店的用电量则主要取决于理发设备和照明的使用情况。
在进行负荷测算时，还需要考虑同时系数。
住宅小区用电负荷计算方法(原创)
住宅小区用电负荷计算方法（原创）之欧侯瑞魂创作一、负荷等级概念：1.一类建筑用一级负荷双电源、二类建筑二级负荷双回路、三类建筑三级负荷。
2.对于住宅类按层数分几类几级负荷比较实用，19层以上一类建筑一级负荷、11~18层二类建筑二级负荷、其它为三类建筑三级负荷。
3.一二类负荷中消防、电梯、应急照明、污水泵、送排风机、监控室、电话网络机房等为一二级负荷而其它负荷为三类负荷。
二、对于上述一二类负荷（小区内公共负荷也集中由专用变取）应由专用变压器带而不是与住宅负荷变压器合用，并设置两台变压器互切备用，按规定这样备用的两台变压器当中每一台都应能带所有的一二类负荷，但是实际当中没有需要，每台变压器稍多留（甚至就正常计算）出来一些就可以了。
如二类负荷总功率是900KW，那设两台专用变压器每台就带450KW（这里不考虑功率因数，需要系数，就是举个例子）如果是普通负荷我可以选两台500KVA的变压器，但现在我要多留出一些，我选两台630KVA变压器，而每台多留出来的180就可以达到部分二类负荷故障时备用的目的（因为不成能所有的二类负荷所在线路同时出现故障，再者消防设备基本不必而用的时候可以强切非消防应急设备负荷。
此观点如果先辈们对此观点有分歧意见，希望一起讨论。
三、两种计算方法：1）单位面积指标法；2）需要系数法；四、两种方法的出处：《全国民用建筑工程设计技术措施.电气2009版》《全国民用建筑工程设计技术措施节能专篇.电气2003版》《民用建筑电气设计规范》、五、两种方法应用的前提：是不走配套费，而是按实结算（回迁、经济适用房、棚改区、别墅类项目等），如果走配套费，电业局爱算多大算多大，反正都是80~90元每平的费用里出！六、两种方法的概念：1．单位面积指标法：依据建筑分歧用电类别、用途而在经验表格中查相应的单位面积用电指标然后*建筑的面积。
S=用电指标*建筑面积。
住宅类、办公类、商业类等由下表可估算出变压器的容量及小区的负荷强度，此法用于估算，如对于需要进行二次装修设计而现无准确的设备容量的大型售楼处、超市等向电业局电力报装估算时用。
消防负荷与消防电源
消防负荷与消防电源标题：消防负荷与消防电源引言概述：消防负荷与消防电源是建筑物消防系统中的重要组成部分。
消防负荷是指建筑物在火灾发生时所需的电力负荷，而消防电源则是提供消防负荷所需电力的设备。
本文将从消防负荷和消防电源的概念、计算方法、选择与设计等方面进行详细阐述。
一、消防负荷1.1 概念：消防负荷是指在火灾发生时，建筑物消防系统所需的电力负荷。
1.2 计算方法：消防负荷的计算方法主要包括两个方面：火灾负荷和防火设施负荷。
1.2.1 火灾负荷的计算：根据建筑物的类型、面积、高度等因素，结合火灾发生的可能性和火势等级，采用相应的计算方法进行火灾负荷的估算。
1.2.2 防火设施负荷的计算：根据建筑物的消防设备种类、数量和功率等因素，结合消防设备的使用时间和电力消耗情况，计算出防火设施负荷。
1.3 影响因素：消防负荷的大小受到建筑物类型、用途、人员密度、火灾风险等多种因素的影响。
二、消防电源2.1 概念：消防电源是指为建筑物消防系统提供电力供应的设备。
2.2 选择与设计：选择合适的消防电源需要考虑以下几个因素：2.2.1 可靠性：消防电源应具备高可靠性，能够在火灾发生时持续供电，确保消防设备正常运行。
2.2.2 容量：消防电源的容量应根据消防负荷的计算结果确定，以满足消防设备正常运行所需的电力供应。
2.2.3 稳定性：消防电源应具备稳定的电压和频率输出，以确保消防设备正常工作。
2.3 类型：常见的消防电源类型包括市电供电、备用发电机组、UPS电源等。
三、消防负荷与消防电源的匹配3.1 匹配原则：消防负荷与消防电源的匹配原则是确保消防设备在火灾发生时能够正常运行，电力供应稳定可靠。
3.2 容量匹配：消防电源的容量应大于或等于消防负荷的计算结果，以确保消防设备正常工作。
3.3 备用设计：为了应对消防电源故障或停电等情况，可采用备用电源或UPS 电源等进行备份供电。
四、消防负荷与消防电源的检测与维护4.1 检测方法：对消防负荷和消防电源进行定期检测，包括火灾负荷的重新计算、消防电源的性能测试等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅小区的消防用电负荷的分析与计算
摘要：本文对住宅小区的消防用电负荷作了分析与讨论，认为需要对住宅小区
的火灾场景进行分析，并提出了具体建议。
关键词：住宅小区；消防用电负荷
近些年，经济较为落后的县、市出现了不少的大型高层住宅小区，给城市的电力供应带
来了巨大的压力。
由于城市电网建设的滞后，以及新开发的住宅区大多设置在城市新区，使
许多高层住宅小区难以获得电气设计人员所希望的双重电源，尤其是小区的消防供电，矛盾
更加突出，不得不设置消防专用的柴油发电机组。
那么住宅小区的消防用电负荷该怎么计算？消防柴油发电机组的容量又如何选择呢？
1住宅小区的消防用电设备容量
为了便于讨论上述的问题，我们以一个10万平方米的住宅小区为例，梳理一下消防设
备及其容量。
住宅小区的主要指标如下：高层住宅均≤17层，有12个单元，为二类高层住宅；小区住户约800户；地下汽车库1个，面积30000平方米，分9个防火分区，车位650辆，
为Ⅰ类地下汽车库。
消防用电设备容量详见表1。
表1 消防用电设备容量统计表
2住宅小区火灾场景分析与消防用电容量
从表1看，1个住宅小区的消防用电设备的装机总容量是很大的，以此选择柴油发电机
组肯定不妥。
若采用需要系数法计算负荷，系数该如何确认？而且简单采用需要系数法进行
负荷计算是否合理呢？笔者以为：答案是否定的。
根据规范编制的原则，一个建设工程的消防设施的设置，只考虑这个建设工程同时只有
一处火灾发生的情况。
根据这个原则，我们首先应该找到住宅小区最大火灾消防用电负荷。
我们知道，消防用电负荷是与火灾的发生点密切相关的，住宅小区的火灾场景大致可分
为3种情况：a) 地下汽车库火灾； b)住宅楼地上层火灾；c)住宅楼地下层火灾。
3种情况下
的消防用电容量详见表2。
显然，火灾场景a)涉及的消防用电容量最多，是我们主要分析的
对象。
表2不同火灾场景的消防用电容量统计表
注1：容量已经含相应的稳压泵了。
注2：二类高层住宅单元不考虑喷淋。
注3：从表1看，1个住宅单元的消防用电容量约为37kW，为方便计算，这里取了
40kW。
注4：当≥3单元住宅楼着火，须利用≤2个其他单元做疏散，故计入相应正压风机和应急
照明容量30kW。
注5：地下室火灾时，着火分区可能影响相邻分区；故考虑中间着火，并影响周围4个
防火分区情况。
注6：住宅楼地下层火灾时，着火只考虑影响相邻1个地下室防火分区。
3需要系数分析与消防用电负荷计算
为了使消防用计算负荷贴近实际，我们还需要对各种火灾场景中各类消防用电设备的运
行情况进行分析并确定相应的需要系数，主要有：
3.1消防控制室。
需要系数取1。
3.2消火栓泵。
地下汽车库火灾时，对消火栓的水压要求不高，故消火栓泵运行的负载
不重，可取＜1的需要系数，建议为0.8；而在住宅楼地上层火灾时，则应考虑消火栓泵满载
运行，需要系数取1。
3.3喷淋泵。
地下汽车库火灾时，喷淋泵应考虑满载运行，建议其需要系数为1.0。
对本
工程而言，住宅楼不设置喷淋。
3.4住宅单元的消防用电容量中考虑了利用其他单元疏散所需的容量，所以对这部分消
防用电容量可取＜1的需要系数，笔者建议取0.85。
3.5对地下汽车库火灾情况做进一步分析，发现着火分区周围4个防火分区的用电负荷
并不相同，火情不可能蔓延到周围全部防火分区的全部防烟分区，所以对这部分消防用电容
量可取＜1的需要系数，笔者建议取0.7。
3.6应急照明分两种情况，如果采用蓄电池作电源，则可取消这部分容量；否则建议需
要系数还是取1。
根据上述需要系数，结合表2消防用电容量，火灾场景a的消防用电负荷最大，为：
10+0.8x48+40+0.7x222.5=244.2kW。
4消防柴油发电机组的容量选择
从上面分析看，一个10万方住宅小区的最大消防用电计算负荷只有244.2kW，但只是简单的用这个计算负荷来选择消防柴油发电机组的容量也是有问题的，我们必须考虑如下几种
情况：
4.1建筑物的火灾可能发生在市电供电时，也可能发生在柴油发电机供电时。
若发生在
后者时，所有住宅单元的消防电梯和应急照明均可能接在柴油发电机母线上，作为消防负荷
并没有考虑自动切除，所以这部分容量也应纳入消防柴油发电机组容量，其中电梯的需要系
数可按《工业与民用配电设计手册》(第三版)的表12-57选取。
需要提醒的是，当住宅小区规模很大时，还须根据供电需求设置多台消防柴油发电机组。
4.2一些火灾时不应断电的用电负荷应纳入消防柴油发电机组容量。
如小区的安防电源，(本案例为30kW)和高层住宅楼的航空障碍灯(本案例不考虑)等等。
4.3柴油发电机组应预留备用容量15%。
考虑以上要求后，本文讨论的住宅小区的消防柴油发电机组容量应为：
1.15[0.9(244．2+0.54x180+36+30)]=421.7kW。
实际选择 460kW快速自启动型柴油发电机组1套。
负载率79.72%。
由于本案例中最大
电机只有45kW，经校验，采用降压起动后，上述选择的柴油发电机组容量满足要求。
通过以上分析，我们认为合理确定住宅小区的火灾场景是十分必要的，它使得我们计算
的火灾救灾时的消防用电负荷更加接近实际，使住宅小区消防柴油发电机组的容量选择更趋
合理。
参考文献
[1]《工业与民用配电设计手册》中国航空工业规划设计研究院组编（第三版）。
