钼的化合物
钼的化合物
钼的化合物是指由钼元素与其他元素形成的化学物质。
钼是一种过渡金属元素，具有高熔点、高抗腐蚀性和高硬度等特点。
因此，钼的化合物在许多领域都有着广泛的应用。
钼的化合物包括钼酸盐、钼酸、钼酸铵、钼酸钙、钼酸钠等。
其中，钼酸盐是一种重要的钼化合物，具有良好的催化性能。
钼酸盐常用于石油化工、化学制药、制氢等领域中。
此外，钼的氧化物也是一种常见的钼化合物。
钼的氧化物分为四氧化钼、二氧化钼、氧化钼等多种类型，具有多种用途，包括电子元件、光电材料、催化剂等。
总之，钼的化合物在许多领域都有着重要的应用。
随着科技的不断进步，钼的化学性质和应用领域也将不断拓展和完善。
- 1 -。
钼的性质[资料]
![钼的性质[资料]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/2ee681f95ff7ba0d4a7302768e9951e79b8969da.webp)

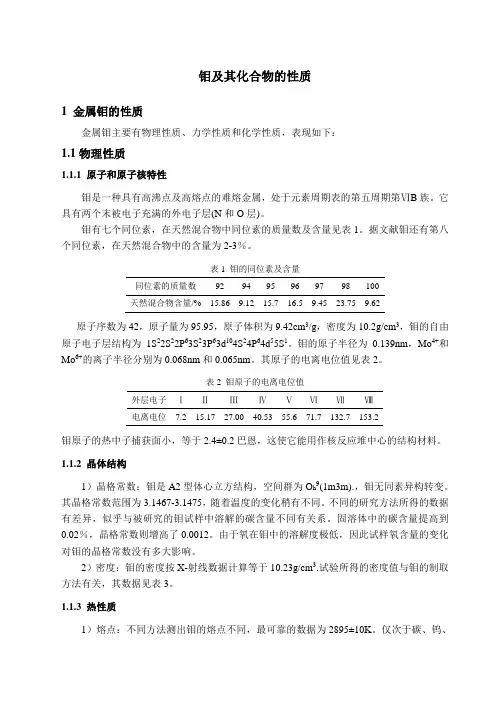

钼及其化合物的性质1 金属钼的性质金属钼主要有物理性质、力学性质和化学性质，表现如下：1.1物理性质1.1.1 原子和原子核特性钼是一种具有高沸点及高熔点的难熔金属，处于元素周期表的第五周期第ⅥB族。
它具有两个末被电子充满的外电子层(N和O层)。
钼有七个同位素，在天然混合物中同位素的质量数及含量见表1。
据文献钼还有第八个同位素，在天然混合物中的含量为2-3％。
表1 钼的同位素及含量同位素的质量数92 94 95 96 97 98 100天然混合物含量/% 15.86 9.12 15.7 16.5 9.45 23.75 9.62原子序数为42，原子量为95.95，原子体积为9.42cm3/g，密度为10.2g/cm3，钼的自由原子电子层结构为1S22S22P63S23P63d104S24P64d55S1。
钼的原子半径为0.139nm，Mo4+和Mo6+的离子半径分别为0.068nm和0.065nm。
其原子的电离电位值见表2。
表2 钼原子的电离电位值外层电子ⅠⅡⅢⅣⅤⅥⅦⅧ电离电位7.2 15.17 27.00 40.53 55.6 71.7 132.7 153.2钼原子的热中子捕获面小，等于2.4±0.2巴恩，这使它能用作核反应堆中心的结构材料。
1.1.2 晶体结构1）晶格常数：钼是A2型体心立方结构，空间群为O h9(1m3m).，钼无同素异构转变。
其晶格常数范围为3.1467-3.1475，随着温度的变化稍有不同。
不同的研究方法所得的数据有差异，似乎与被研究的钼试样中溶解的碳含量不同有关系。
固溶体中的碳含量提高到0.02％，晶格常数则增高了0.0012。
由于氧在钼中的溶解度极低，因此试样氧含量的变化对钼的晶格常数没有多大影响。
2）密度：钼的密度按X-射线数据计算等于10.23g/cm3.试验所得的密度值与钼的制取方法有关，其数据见表3。
1.1.3 热性质1）熔点：不同方法测出钼的熔点不同，最可靠的数据为2895±10K。
钼及其化合物的最新用途

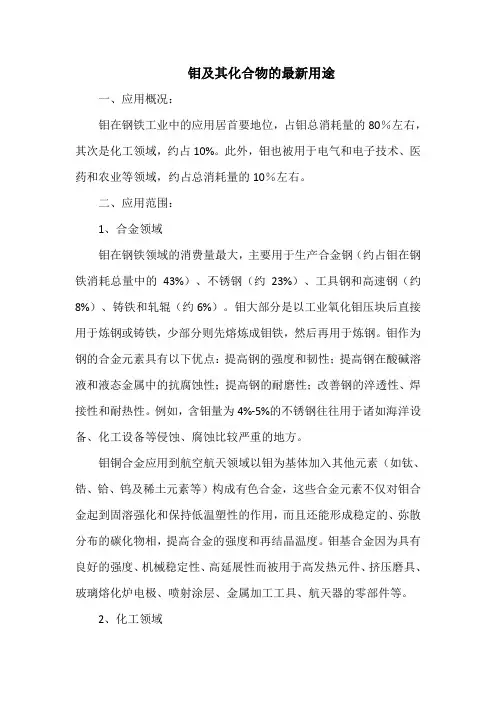

钼及其化合物的最新用途一、应用概况：钼在钢铁工业中的应用居首要地位，占钼总消耗量的80％左右，其次是化工领域，约占10%。
此外，钼也被用于电气和电子技术、医药和农业等领域，约占总消耗量的10％左右。
二、应用范围：1、合金领域钼在钢铁领域的消费量最大，主要用于生产合金钢（约占钼在钢铁消耗总量中的43%）、不锈钢（约23%）、工具钢和高速钢（约8%）、铸铁和轧辊（约6%）。
钼大部分是以工业氧化钼压块后直接用于炼钢或铸铁，少部分则先熔炼成钼铁，然后再用于炼钢。
钼作为钢的合金元素具有以下优点：提高钢的强度和韧性；提高钢在酸碱溶液和液态金属中的抗腐蚀性；提高钢的耐磨性；改善钢的淬透性、焊接性和耐热性。
例如，含钼量为4%-5%的不锈钢往往用于诸如海洋设备、化工设备等侵蚀、腐蚀比较严重的地方。
钼铜合金应用到航空航天领域以钼为基体加入其他元素（如钛、锆、铪、钨及稀土元素等）构成有色合金，这些合金元素不仅对钼合金起到固溶强化和保持低温塑性的作用，而且还能形成稳定的、弥散分布的碳化物相，提高合金的强度和再结晶温度。
钼基合金因为具有良好的强度、机械稳定性、高延展性而被用于高发热元件、挤压磨具、玻璃熔化炉电极、喷射涂层、金属加工工具、航天器的零部件等。
2、化工领域钼润滑脂润滑剂：二氧化钼是一种良好的固体润滑剂，因为它的摩擦系数很低，屈服强度很高，能在真空和各种超低温、高温下正常使用，因而被广泛应用于燃气轮机、齿轮、模具、航空航天、核工业等领域。
催化剂：钼的化合物是用途最广的催化剂之一，被广泛应用到化学、石油、塑料、纺织等行业。
例如：二硫化钼具有抗硫性质，可以在一定条件下催化一氧化碳加氢制取醇类物质，是很有前景的C1化学催化剂；钼与钴、镍结合用作石油提炼预处理的催化剂。
其他常见的含钼催化剂有：二硫化钼、氧化钼、钼酸盐、仲钼酸铵等。
颜料：铬黄和镉黄为当今世界最常用无机黄颜料，但是铅、铬、镉都有毒，而钼黄不仅无毒，还具有鲜艳的色泽，光、热稳定性也好，因而被用于颜料和墨水、塑料、橡胶产品及陶瓷中。
钼基础资料

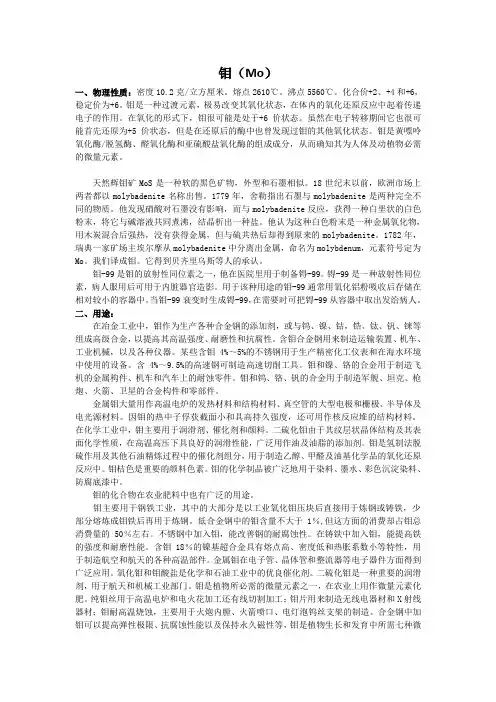

钼（Mo）一、物理性质：密度10.2克/立方厘米。
熔点2610℃。
沸点5560℃。
化合价+2、+4和+6，稳定价为+6。
钼是一种过渡元素，极易改变其氧化状态，在体内的氧化还原反应中起着传递电子的作用。
在氧化的形式下，钼很可能是处于+6价状态。
虽然在电子转移期间它也很可能首先还原为+5价状态，但是在还原后的酶中也曾发现过钼的其他氧化状态。
钼是黄嘌呤氧化酶/脱氢酶、醛氧化酶和亚硫酸盐氧化酶的组成成分，从而确知其为人体及动植物必需的微量元素。
天然辉钼矿MoS是一种软的黑色矿物，外型和石墨相似。
18世纪末以前，欧洲市场上两者都以molybadenite名称出售。
1779年，舍勒指出石墨与molybadenite是两种完全不同的物质。
他发现硝酸对石墨没有影响，而与molybadenite反应，获得一种白垩状的白色粉末，将它与碱溶液共同煮沸，结晶析出一种盐。
他认为这种白色粉末是一种金属氧化物，用木炭混合后强热，没有获得金属，但与硫共热后却得到原来的molybadenite。
1782年，瑞典一家矿场主埃尔摩从molybadenite中分离出金属，命名为molybdenum，元素符号定为Mo。
我们译成钼。
它得到贝齐里乌斯等人的承认。
钼-99是钼的放射性同位素之一，他在医院里用于制备锝-99。
锝-99是一种放射性同位素，病人服用后可用于内脏器官造影。
用于该种用途的钼-99通常用氧化铝粉吸收后存储在相对较小的容器中。
当钼-99衰变时生成锝-99，在需要时可把锝-99从容器中取出发给病人。
二、用途：在冶金工业中，钼作为生产各种合金钢的添加剂，或与钨、镍、钴，锆、钛、钒、铼等组成高级合金，以提高其高温强度、耐磨性和抗腐性。
含钼合金钢用来制造运输装置、机车、工业机械，以及各种仪器。
某些含钼4%～5%的不锈钢用于生产精密化工仪表和在海水环境中使用的设备。
含4%～9.5%的高速钢可制造高速切削工具。
钼和镍、铬的合金用于制造飞机的金属构件、机车和汽车上的耐蚀零件。
高考--常考元素--铬、钼、钨
高考--常考元素--铬副族（铬、钼、钨）内容1、铬及其化合物2、钼、钨及其化合物铬族元素（Ⅵ B）: 铬Cr，钼Mo，钨W 常见氧化数：铬+3，+6 钼，钨+6一：铬的单质铬的单电子多，金属键强，决定了金属铬的熔点高达1907 Ⅵ，沸点高达2671 Ⅵ，也决定了金属铬的硬度极高，是硬度最高的金属。
铬是银白色金属，熔、沸点高，硬度大(硬度最大的金属) 。
含铬12%的钢称为“不锈钢”。
在室温条件下，铬的化学性质稳定，在潮湿空气中不会被腐蚀，保持光亮的金属光泽。
高纯度的铬可以抵抗稀硫酸的侵蚀，与硝酸甚至王水作用会使铬钝化。
升高温度，铬的反应活性增强，可与多种非金属，如X2，O2，S，C，N2等直接化合，一般生成Cr（Ⅵ）化合物。
铬可缓慢溶于稀酸中，形成蓝色Cr2+：Cr + 2HCl —— CrCl2（蓝色）+ H2↑Cr还能与热浓硫酸反应：2Cr + 6H2SO4(热浓)＝Cr2(SO4)3 + 3SO2 + 6H2OCr（Ⅵ）的还原性很强，在空气中迅速被氧化成绿色的Cr（Ⅵ）：4 CrCl2+ 4HCl + O2—— 4 CrCl3（绿色）+ 2 H2O金属铬可以通过铬铁矿FeCr2O4 制取，用焦炭还原可制得铬铁合金：FeCr2O4 + 4 C —— Fe + 2Cr + 4 CO↑ 该合金可用于制造不锈钢。
如果要制取不含铁的铬单质，可将铬铁矿与碳酸钠的混合物加强热，从而生成水溶性的铬酸盐和不溶性的Fe2O3：4 FeCr2O4 + 8 Na2CO3+ 7 O2 —— 8 Na2CrO4+ 2 Fe2O3+ 8 CO2↑之后用水浸取出Na2CrO4，酸化析出重铬酸盐。
使重铬酸盐与碳共热还原而得Cr2O3：Na2Cr2O7 + 2 C —— Cr2O3 + Na2CO3 + CO↑然后用铝热法还原Cr2O3得到金属铬：Cr2O3 + 2 Al —— 2 Cr + Al2O3也可以用硅还原Cr2O3 制取金属铬：2Cr2O3 + 3 Si —— 4 Cr + 3 SiO2制备流程图二、Cr Ⅵ 的化合物（1）氧化物三氧化二铬（Cr2O3）为深绿色固体，熔点很高，难溶于水，常用作绿色染料，俗称铬绿。
钼矿成分的不同描述
钼矿成分的不同描述钼矿是一种重要的矿石资源，以其在冶金、合金加工和化学工业中的广泛应用而闻名。
钼矿的成分主要由不同的元素和化合物组成，这些成分对钼矿的性质和用途起着重要的影响。
在本文中，我们将探讨钼矿成分的不同描述，并对其进行分析和解释。
1. 钼矿的主要成分钼矿的主要成分可以根据其矿石类型和地点的不同而有所差异。
一般来说，钼矿的主要成分包括氧化物、硫化物和其他杂质等。
其中，氧化物主要是氧化钼矿，如黄钼矿(MoO3)和蓝钼矿(MoO2)；硫化物主要是硫化钼矿，如辉钼矿(MoS2)和白钼矿(MoS3)。
钼矿中也包含少量的其他杂质元素，如铜、铅、锌等。
2. 不同成分的性质和用途不同的钼矿成分具有不同的性质和用途。
氧化钼矿是一种重要的钼矿石，具有较高的钼含量和良好的物理化学性质。
它通常用于制造高纯度的钼粉、钼板、钼丝和钼棒等。
蓝钼矿在冶金和化工工业中也有广泛的应用，可以用于生产钼酸和其他钼化合物。
另硫化钼矿是一种常见的钼矿石，含有较高的钼和硫元素。
辉钼矿是硫化钼矿中最常见的一种，其主要用于冶金和合金制备领域。
白钼矿在某些特殊情况下也可以作为钼矿石使用。
3. 成分描述的重要性对钼矿成分进行准确的描述对于矿石开发和利用具有重要意义。
准确描述钼矿的成分可以帮助我们了解其矿石类型和含量，从而选择合适的钼提取和加工方法。
成分描述还可以用于评估钼矿的质量和市场价值，指导矿石的交易和利用。
成分描述还可以作为科学研究和实验设计的重要参考，为钼矿的进一步开发和应用提供依据。
4. 根据不同的属性进行成分描述在描述钼矿成分时，我们可以根据其化学成分、物理性质和用途等属性进行分类和描述。
可以根据钼矿中的氧化物和硫化物含量，将其分为氧化钼矿和硫化钼矿；根据钼矿的物理性质，可以将其分为固体和粉末状钼矿等；根据钼矿的用途，可以将其分为冶金用钼矿、化工用钼矿和电子用钼矿等。
通过这种方式，我们可以更全面、准确地描述钼矿的成分和性质，为钼矿资源的利用和开发提供更多的信息与建议。
钼的性质
钼及其化合物的性质1 金属钼的性质金属钼主要有物理性质、力学性质和化学性质，表现如下：1.1物理性质1.1.1 原子和原子核特性钼是一种具有高沸点及高熔点的难熔金属，处于元素周期表的第五周期第ⅥB族。
它具有两个末被电子充满的外电子层(N和O层)。
钼有七个同位素，在天然混合物中同位素的质量数及含量见表1。
据文献钼还有第八个同位素，在天然混合物中的含量为2-3％。
表1 钼的同位素及含量同位素的质量数92 94 95 96 97 98 100天然混合物含量/% 15.86 9.12 15.7 16.5 9.45 23.75 9.62原子序数为42，原子量为95.95，原子体积为9.42cm3/g，密度为10.2g/cm3，钼的自由原子电子层结构为1S22S22P63S23P63d104S24P64d55S1。
钼的原子半径为0.139nm，Mo4+和Mo6+的离子半径分别为0.068nm和0.065nm。
其原子的电离电位值见表2。
表2 钼原子的电离电位值外层电子ⅠⅡⅢⅣⅤⅥⅦⅧ电离电位7.2 15.17 27.00 40.53 55.6 71.7 132.7 153.2钼原子的热中子捕获面小，等于2.4±0.2巴恩，这使它能用作核反应堆中心的结构材料。
1.1.2 晶体结构1）晶格常数：钼是A2型体心立方结构，空间群为O h9(1m3m).，钼无同素异构转变。
其晶格常数范围为3.1467-3.1475，随着温度的变化稍有不同。
不同的研究方法所得的数据有差异，似乎与被研究的钼试样中溶解的碳含量不同有关系。
固溶体中的碳含量提高到0.02％，晶格常数则增高了0.0012。
由于氧在钼中的溶解度极低，因此试样氧含量的变化对钼的晶格常数没有多大影响。
2）密度：钼的密度按X-射线数据计算等于10.23g/cm3.试验所得的密度值与钼的制取方法有关，其数据见表3。
1.1.3 热性质1）熔点：不同方法测出钼的熔点不同，最可靠的数据为2895±10K。
二硫化钼 氧化钼 反应原理
二硫化钼氧化钼反应原理二硫化钼（MoS2）和氧化钼（MoO3）是两种常见的钼化合物，它们在化学反应中起着重要的作用。
本文将重点讨论二硫化钼和氧化钼之间的反应原理。
我们来了解一下二硫化钼和氧化钼的基本性质。
二硫化钼是一种黑色固体，具有层状结构。
它是一种离子化合物，由钼离子（Mo2+）和硫离子（S2-）组成。
氧化钼则是一种白色固体，由钼离子（Mo6+）和氧离子（O2-）组成。
当二硫化钼和氧化钼进行反应时，通常是通过加热的方式进行。
在高温下，二硫化钼和氧化钼发生氧化还原反应，生成二氧化钼（MoO2）和硫酸（H2SO4）。
反应的化学方程式可以表示为：2 MoS2 + 7 MoO3 -> 9 MoO2 + 2 SO2↑ + 2 H2SO4↑在这个反应过程中，二硫化钼被氧化为二氧化钼，并释放出二氧化硫和硫酸。
这是一种氧化还原反应，因为二硫化钼的氧化态（+4）被氧化为二氧化钼的氧化态（+2），而氧化钼的氧化态（+6）被还原为二氧化硫的氧化态（+4）。
这种反应原理在实际应用中有很多重要的应用。
例如，在电池制造中，二硫化钼和氧化钼可以用作电极材料。
二硫化钼具有良好的导电性和电催化活性，而氧化钼具有较高的比容量和稳定性。
通过二硫化钼和氧化钼之间的反应，可以提高电池的性能和循环寿命。
二硫化钼和氧化钼的反应原理还可以应用于催化剂的制备。
二硫化钼和氧化钼都具有良好的催化活性，可以用于催化剂的合成和表面修饰。
通过调控二硫化钼和氧化钼的比例和结构，可以改善催化剂的催化性能，提高反应速率和选择性。
总结起来，二硫化钼和氧化钼之间的反应原理主要是氧化还原反应。
通过这种反应，二硫化钼被氧化为二氧化钼，并释放出二氧化硫和硫酸。
这种反应原理在电池制造和催化剂合成等领域具有重要的应用价值。
通过深入研究和理解二硫化钼和氧化钼的反应原理，可以为相关领域的科学研究和工程应用提供有益的指导和启示。
钼
钼的化学性质在常温下钼在空气或水中都是稳定的，但当温度达到400℃时开始发生轻微的氧化，当达到600℃后则发生剧烈的氧化而生成MoO3。
盐酸、氢氟酸、稀硝酸及碱溶液对钼均不起作用。
钼可溶于硝酸、王水或热硫酸溶液中。
在很高的温度下钼于氢也不相互反应，但在1500℃与氮发生反应形成钼的氮化物。
在1100～1200℃以上与碳、一氧化碳和碳氢化合物反应生成碳化物如MoSi2,此MoSi2即使在1500～1700℃的氧化气氛中仍是相当稳定的，不会被氧化分解。
钼原子有两个不完全的电子层，它在各种钼化合物中可为2、3、4、5或6价，这就是说钼可形成许多种类的化合物。
然而钼最主要的化合物为氧化物、钼酸及各种类型的钼酸盐。
钼的主要化学性质如下表所示：钨的性质和主要用途(一)钨的性质钨的熔点为3410℃，沸点约为5900℃，热导率在10～100℃时为174瓦/米·K，在高温下蒸发速度慢、热膨胀系数很小，膨胀系数在0～100℃时，为4.5×10-6·K-1。
钨的比电阻约比铜大3倍。
电阻率在20℃为10-8欧姆·米。
钨的硬度大、密度高(密度为19.25克/厘米3)，高温强度好，电子发射性能亦佳。
钨的机械性能主要决定于它的压力加工状态与热处理过程。
在冷状态下钨不能进行压力加工。
锻压、轧压、拉丝均需在热状态下进行。
常温下钨在空气中稳定，在400-500℃钨开始明显氧化，形成蓝黑色的致密的W03表面保护膜。
常温下钨不易被酸、碱和王水浸蚀，但溶解于氢氟酸和王水的混合液内。
(二)钨的主要用途钨及其合金广泛应用于电子、电光源工业。
用于制造各种照明用灯泡，电子管灯丝使用的是具有抗下垂性能的掺杂钨丝。
掺杂钨丝中添加铼。
由含铼量低的钨铼合金丝与含铼量高的钨铼合金丝制造的热电偶，其测温范围极宽(0～2500℃)，温度与热电动势之间的线性关系好，测温反应速度快(3秒)，价格相对便宜，是在氢气氛中进行测量的较理想的热电偶。
纯钼化合物的制取
纯钼化合物的制取传统的化学法为制取纯钥化合物，广泛采用传统化学法，其原则流程见下图：A 焙砂的氨浸a 主要反应焙砂中除含Mo03外，还含钙、铁、铜、铅、锌等的钼酸盐及钙、铜的硫酸盐, MOS2、MoO2、Si02、Fe203等。
在氨浸时，Mo03生成（NH4）2Mo04进人溶液：Mo03＋2NH40H====（NH4）2 Mo04＋H20铜、锌、镍的钼酸盐和硫酸盐也部分被浸出：MMo04＋4NH40H====［M（NH3）4〕Mo04＋4H20MS04＋6NH4OH====〔M（NH3）4〕（OH）2＋（NH4）2S04＋4H20钼酸亚铁、钼酸铁与NH40H反应时生成覆盖膜Fe（OH）2或Fe（OH）3，故反应缓慢。
二价铁部分以铁氨络合物进人溶液：FeMo04＋2NH4 OH====（NH4）2Mo04＋Fe（OH）2Fe（OH）2＋4NH4OH====［Fe（NH3）4〕（OH）2＋4H20CaSO4与浸出液中的Mo042-反应生成CaMo04沉淀：CaS04十Mo042-====CaMo04＋SO42-CaMo04不与NH40H反应，但CO32-存在时，能发生以下反应：CaMo04＋（NH4）2C03 ====CaC03＋（NH4）2 Mo04CO32-的存在还有利于使Fe（OH）2变成FeC03,防止其形成薄膜覆盖未反应的颗粒。
焙砂中的MoS2，Mo02不溶于氨水，进人浸出残渣。
b 工业实践(1)传统的浸取工艺浸取过程在钢制搅拌槽中进行，其技术参数为：室温约50℃，固液比1:（3-4），搅拌速率为80~500r/min，氨用量为理论量的1.2~1.4倍，起始氨浓度为8%~10%，控制pH＝8~10,钼浸出率为80%~90%；浸出渣含钼10%~25%，渣率25%左右，浸出液密度1.18~1.20g/cm3，含Mo03140~190g/L。
某厂三段浸取作业的条件见下表。
三段氨浸取的条件当前对传统工艺的改进主要有：1）加（NH4) 2 C03使CaMo04浸出。
钼的性质
钼及其化合物的性质1 金属钼的性质金属钼主要有物理性质、力学性质和化学性质，表现如下：1.1物理性质1.1.1 原子和原子核特性钼是一种具有高沸点及高熔点的难熔金属，处于元素周期表的第五周期第ⅥB族。
它具有两个末被电子充满的外电子层(N和O层)。
钼有七个同位素，在天然混合物中同位素的质量数及含量见表1。
据文献钼还有第八个同位素，在天然混合物中的含量为2-3％。
表1 钼的同位素及含量同位素的质量数92 94 95 96 97 98 100天然混合物含量/% 15.86 9.12 15.7 16.5 9.45 23.75 9.62原子序数为42，原子量为95.95，原子体积为9.42cm3/g，密度为10.2g/cm3，钼的自由原子电子层结构为1S22S22P63S23P63d104S24P64d55S1。
钼的原子半径为0.139nm，Mo4+和Mo6+的离子半径分别为0.068nm和0.065nm。
其原子的电离电位值见表2。
表2 钼原子的电离电位值外层电子ⅠⅡⅢⅣⅤⅥⅦⅧ电离电位7.2 15.17 27.00 40.53 55.6 71.7 132.7 153.2钼原子的热中子捕获面小，等于2.4±0.2巴恩，这使它能用作核反应堆中心的结构材料。
1.1.2 晶体结构1）晶格常数：钼是A2型体心立方结构，空间群为O h9(1m3m).，钼无同素异构转变。
其晶格常数范围为3.1467-3.1475，随着温度的变化稍有不同。
不同的研究方法所得的数据有差异，似乎与被研究的钼试样中溶解的碳含量不同有关系。
固溶体中的碳含量提高到0.02％，晶格常数则增高了0.0012。
由于氧在钼中的溶解度极低，因此试样氧含量的变化对钼的晶格常数没有多大影响。
2）密度：钼的密度按X-射线数据计算等于10.23g/cm3.试验所得的密度值与钼的制取方法有关，其数据见表3。
1.1.3 热性质1）熔点：不同方法测出钼的熔点不同，最可靠的数据为2895±10K。
