弧焊焊接机器人技术指标
焊接机器人工艺参数
焊接机器人工艺参数有哪些一、焊接机器人可节约成本自动焊接机器人在工作过程中表现出色，可以应用到众多领域，自动焊接机器人可以根据需求更换不同的末端执行器，保证其不同功能，自动焊接机器人在保证效率的同时较少成本支出，其中自动焊接机器人可以节约企业的劳动成本和人工成本。
自动焊接机器人可以为企业节约成本：1、减少企业的劳动成本支出。
焊接作业属于危害性比较高的职业,从事焊接工作的人才相对较少，焊接工人的薪资水平较高，随着工作经验的积累工资水平也会不断提高，自动焊接机器人实智能焊接生产,可实现连续工作，工作效率是传统焊接的两到三倍，一名工人可同时操作几台自动焊接机器人，不仅减少了劳动成本，还解决了招工难的问题。
2、减少企业的材料成本。
传统焊接受人为因素的影较大，过度焊接是焊接作业中经常出现的焊接缺陷，造成焊接材料的严重浪费，自动焊接机器人通过智能识别焊缝，下放刚刚的焊接材料填充焊缝，对焊接材料充分利用，减少材料成本的支出。
3、自动焊接机器人属于企业的固定资产。
虽然自动焊接机器人的前期投入成本较高，如果定位维护得当，使用寿命长达数十年，这给企业带来的效益可以逐年提升，帮助企业提高生产效率，实现精确焊接，稳定焊接质量，加快实现企业转型升级。
二、焊接机器人工艺参数1、焊接速度：焊接速度需要和焊接质量相匹配，如果焊接速度过快，会影响焊接质量，易出现焊偏、少焊、漏焊等焊接缺陷，焊接速度过慢，会影响产品生产进程，焊接速度是决定焊接效率的重要指标。
焊接机器人的焊接速度需要根据企业生产线的速度和工件的参数来进行设置，在保证焊接质量稳定的情况下实现较快的焊接速度。
2、焊接电流、电压：焊接电流是自动焊接机器人重要的焊接参数，焊接电流通常是与焊接电压一起来设置的，设置焊接电流和电压的大小，和焊缝熔深和熔宽有关，所以操作人员需要了解好焊缝来进行调节，焊接中厚板的时候，焊接电压选择30-34V为宜，电流设定在300-32OA为宜。
3、臂展：反映了自动焊接机器人的焊接半径，臂展越长，焊接半径也就越大，焊件的规格也可以大一些，用户选择自动焊接机器人的臂展可以根据自身焊接空间、焊件规格以及焊接需求来选择。
焊接机器人主要技术指标
焊接机器人主要技术指标-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII焊接机器人主要技术指标选择和购买焊接机器人时，全面和确切地了解其性能指标十分重要。
使用机器人时，掌握其主要技术指标更是正确使用的前提。
各厂家在其机器人产品说明书上所列的技术指标往往比较简单，有些性能指标要根据实用的需要在谈判和考察中深入了解。
焊接机器人的主要技术指标可分为两大部分，机器人的通用指标和焊接机器人的专门指标。
(1) 机器人通用技术指标1) 自由度数这是反映机器人灵活性的重要指标。
一般来说，有 3 个自由度数就可以达到机器人工作空间任何一点，但焊接不仅要达到空间某位置，而且要保证焊枪 ( 割具或焊钳 ) 的空间姿态。
因此，对弧焊和切割机器人至少需要 5 个自由度，点焊机器人需要 6 个自由度。
2) 负载指机器人末端能承受的额定载荷，焊枪及其电缆、割具及气管、焊钳及电缆、冷却水管等都属负载。
因此，弧焊和切割机器人的负载能力为 6 ～ 10kg，点焊机器人如使用一体式变压器和焊钳一体式焊钳，其负载能力应为 60 ～ 90kg ，如用分离式焊钳，其负载能力应为 40 ～ 50kg。
3) 工作空间厂家所给出的工作空间是机器人未装任何末端操作器情况下的最大可达空间，用图形来表示。
应特别注意的是，在装上焊枪 ( 或焊钳 ) 等后，又需要保证焊枪姿态。
实际的可焊接空间，会比厂家给出的小一层，需要认真地用比例作图法或模型法核算一下，以判断是否满足实际需要。
4) 最大速度这在生产中是影响生产效率的重要指标。
产品说明书给出的是在各轴联动情况下，机器人手腕末端所能达到的最大线速度。
由于焊接要求的速度较低，最大速度只影响焊枪 ( 或焊钳 ) 的到位、空行程和结束返回时间。
一般情况下，焊接机器人割机器人要视不同的切割方法而定。
5) 点到点重复精度这是机器人性能的最重要指标之一。
对点焊机器人，从工艺要求出发，其精度应达到焊钳电极直径的 1／2 以下，即+ 1 ～ 2mm 。
机器人焊接工艺 -第七章-弧焊机器人焊接工艺的优化
分析焊件下料、装配、焊接难点
2.侧板、盖板的装配难点 立角接头、角接头间隙的装配过程易产生偏差。试件装配过程中需要手工划线、 组对、定位焊、校正等,容易产生装配间隙偏差而影响焊接质量。
分析焊件下料、装配、焊接难点
3.焊接难点 1)T形角接头、角接头的90°转角焊接易产生焊缝脱节、未熔合等缺陷。 2)立角接头底层、盖面层的引弧/收弧焊接易产生未熔合、气孔等缺陷。 3)立角接头底层、盖面层设置起焊点时,若选用引弧焊接参数不当,则易产生未熔合、 气孔等缺陷;收弧时需采用添加埋弧坑功能,容易产生未熔合等缺陷。 4)角接头盖面层编程时采用直线摆动插补,如果在摆幅上、下点设定的焊接停留时 间及焊枪角度不当,则易产生咬边、焊缝下塌等缺陷。
拟订机器人焊接工艺方案及编程
2.焊件装配 (1)选用装配工夹具 焊件数量少,可选用磁性定位器进行装配,如图7-8所示。 (2)装配工艺要求 3.选用焊材、焊接机器人及焊接电源 (1)确定焊丝牌号、直径、气体成分 焊件材料为Q235钢,选用的焊丝牌号为AWS ER70-6,直径为1.2mm;保护气体为80%Ar+20%CO2。 (2)确定弧焊机器人及焊接电源 1)机器人选用Panasonic TA-1400,控制系统选用Panasonic GⅢ1400。 2)焊接电源选用Panasonic YD-500GR3。
汽车车桥焊接
3.焊接顺序和轨迹点优化前后对比 优化前后焊接轨迹点的设置如图7-3和图7-4所示。
汽车车桥焊接工艺优化结果
(一)从焊接质量方面考虑焊接工艺和设置焊接轨迹点 焊接质量是指焊接产品符合设计技术要求的程度,获得良好的焊接质量是整个焊接 过程的最终目的。焊接质量不仅影响焊接产品的使用性能和寿命,更重要的是会影响 人身和财产安全。
弧焊机器人焊接工艺参数与焊缝质量的关系
弧焊机器人焊接工艺参数与焊缝质量的关系弧焊机器人是一种通过操控焊枪进行自动焊接的设备，其工艺参数对焊缝质量有着直接影响。
下面将介绍几个常见的焊接工艺参数，并讨论它们与焊缝质量之间的关系。
1. 电流电压参数：电流和电压是影响焊缝质量的重要参数。
电流的大小决定了焊接时所提供的热量，而电压则影响焊弧的稳定性和渗透性。
通常情况下，较高的电流和电压可造成较深的焊透和更好的焊缝形态。
然而，过高的电流和电压也容易引起焊瘤和开裂等缺陷问题。
2. 焊接速度参数：焊接速度指焊接过程中焊枪在工件上的移动速度。
焊接速度的选择直接影响到焊接焦点的停留时间和焊缝的形状。
过快的焊接速度会导致焊接不充分，焊透不深，从而影响焊缝质量；而过慢的焊接速度则可能造成过大的热输入，导致焊缝过宽、形状变形以及熔渣残留。
3. 气体保护参数：气体保护在弧焊过程中起到防止氧气和其他杂质对焊接区域的污染作用。
常用的气体保护剂包括惰性气体（如氩气、氦气）和活性气体（如二氧化碳）。
选择合适的气体保护参数可以有效地防止气孔、焊渣夹杂等缺陷问题的发生。
4. 电极间距参数：电极间距是指焊枪电极（焊条）的露出长度。
电极间距的选择直接影响到焊接焦点的大小和热输入。
通常情况下，较小的电极间距可以提供较集中的热量，适用于焊接较细小的焊缝；而较大的电极间距则适用于焊接较大的焊缝。
需要注意的是，以上工艺参数的选择应根据具体的焊接材料、焊接位置和焊接要求来进行调整，以求得最佳的焊缝质量。
同时，焊接工艺参数的稳定性和一致性也是保证焊缝质量的关键。
因此，在实际操作中，需要确保焊机设备的可靠性和精确性，并严格控制焊接过程中的温度、环境和材料等因素，以确保焊缝质量的稳定性和一致性。
弧焊机器人是一种自动化焊接设备，它具备高效、精确、稳定的焊接能力，在工业生产中被广泛应用。
焊接工艺参数是控制焊接过程的关键因素，直接影响着焊缝质量。
首先，电流电压参数是弧焊机器人的基本工艺参数，它们是控制焊接过程中电弧的能力和热量输入的主要因素。
六自由度焊接机器人的技术参数
六自由度焊接机器人的技术参数六自由度焊接机器人是一种具有高度智能化的焊接设备，它具备六个自由度的灵活运动能力，可以在三维空间内实现多角度、高精度的焊接操作。
这种机器人的技术参数包括工作半径、负载能力、重复定位精度、速度范围、控制系统等关键指标。
工作半径是指机器人从基准点到达能够进行焊接操作的最远距离。
六自由度焊接机器人通常具有较大的工作半径，可以满足不同尺寸的焊接工件需求。
负载能力是指机器人能够承载的最大负荷重量。
这个参数决定了机器人能否完成重型焊接任务。
六自由度焊接机器人通常具有较高的负载能力，能够承载数十千克的焊接工件。
重复定位精度是衡量机器人运动精度的重要指标。
它描述了机器人在多次运动后回到同一位置的精确程度。
六自由度焊接机器人的重复定位精度通常在毫米级别，能够满足高精度焊接的要求。
速度范围是指机器人在运动过程中可达到的最大速度和最小速度。
六自由度焊接机器人通常具有较快的速度，能够提高焊接效率。
控制系统是六自由度焊接机器人的核心部分，它通过复杂的算法和传感器实现对机器人动作的控制。
控制系统需要具备实时性、稳定性和可靠性，以确保机器人的运动精度和安全性。
除了以上技术参数外，六自由度焊接机器人还具备其他一些重要特点。
例如，它可以通过编程实现自动化的焊接操作，减少了人工操作的需求；它还可以通过与其他设备的联动，实现更高效的生产流程；另外，它还具备灵活的工作空间布局能力，可以适应不同焊接环境的需求。
总体而言，六自由度焊接机器人通过高度智能化的设计和先进的技术参数，为焊接工艺提供了更高效、更精确、更安全的解决方案。
它的出现不仅提升了焊接工业的生产效率，同时也减少了人力资源的投入，为企业带来了更大的经济效益。

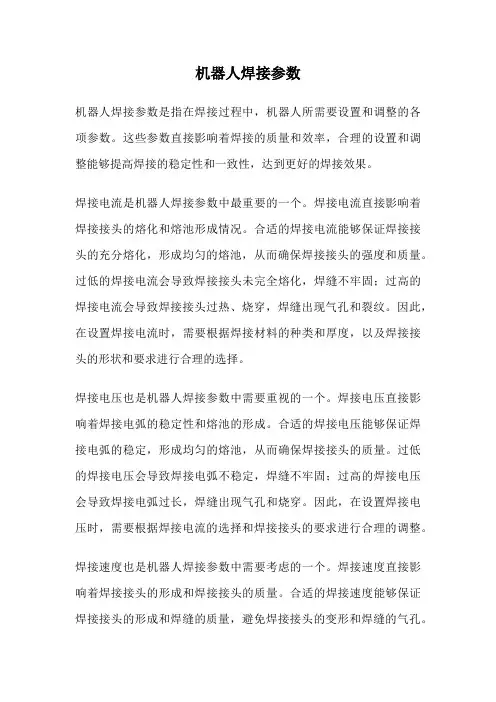

机器人焊接参数
机器人焊接参数机器人焊接参数是指在焊接过程中，机器人所需要设置和调整的各项参数。
这些参数直接影响着焊接的质量和效率，合理的设置和调整能够提高焊接的稳定性和一致性，达到更好的焊接效果。
焊接电流是机器人焊接参数中最重要的一个。
焊接电流直接影响着焊接接头的熔化和熔池形成情况。
合适的焊接电流能够保证焊接接头的充分熔化，形成均匀的熔池，从而确保焊接接头的强度和质量。
过低的焊接电流会导致焊接接头未完全熔化，焊缝不牢固；过高的焊接电流会导致焊接接头过热、烧穿，焊缝出现气孔和裂纹。
因此，在设置焊接电流时，需要根据焊接材料的种类和厚度，以及焊接接头的形状和要求进行合理的选择。
焊接电压也是机器人焊接参数中需要重视的一个。
焊接电压直接影响着焊接电弧的稳定性和熔池的形成。
合适的焊接电压能够保证焊接电弧的稳定，形成均匀的熔池，从而确保焊接接头的质量。
过低的焊接电压会导致焊接电弧不稳定，焊缝不牢固；过高的焊接电压会导致焊接电弧过长，焊缝出现气孔和烧穿。
因此，在设置焊接电压时，需要根据焊接电流的选择和焊接接头的要求进行合理的调整。
焊接速度也是机器人焊接参数中需要考虑的一个。
焊接速度直接影响着焊接接头的形成和焊接接头的质量。
合适的焊接速度能够保证焊接接头的形成和焊缝的质量，避免焊接接头的变形和焊缝的气孔。
过低的焊接速度会导致焊接接头的变形和焊缝的凹陷；过高的焊接速度会导致焊缝的质量下降和焊接接头的变形。
因此，在设置焊接速度时，需要根据焊接电流和焊接电压的选择以及焊接接头的要求进行合理的调整。
焊接时间也是机器人焊接参数中需要注意的一个。
焊接时间直接影响着焊接接头的熔化和焊缝的形成。
合适的焊接时间能够保证焊接接头的充分熔化和焊缝的形成，确保焊接接头的质量和强度。
过短的焊接时间会导致焊接接头未完全熔化，焊缝不牢固；过长的焊接时间会导致焊接接头过热、烧穿，焊缝出现气孔和裂纹。
因此，在设置焊接时间时，需要根据焊接电流、焊接电压和焊接速度的选择以及焊接接头的要求进行合理的调整。
机器人焊接工艺参数
机器人焊接工艺参数
摘要：
1.机器人焊接工艺参数的定义与作用
2.机器人焊接工艺参数的分类
3.影响机器人焊接工艺参数的因素
4.机器人焊接工艺参数的优化与调整
5.总结
正文：
随着科技的不断发展，机器人焊接技术被广泛应用于各种领域，如汽车制造、船舶制造、钢铁建筑等。
机器人焊接工艺参数是影响焊接质量的重要因素，对焊接效果和生产效率有着直接的影响。
本文将详细介绍机器人焊接工艺参数的相关内容。
首先，我们需要了解什么是机器人焊接工艺参数。
机器人焊接工艺参数是指在焊接过程中，为保证焊接质量而选定的诸多物理量，包括焊接电流、焊接电压、焊接速度、电源种类极性等。
这些参数的合理选择和调整，对于获得优质的焊接效果至关重要。
其次，机器人焊接工艺参数可以分为以下几类：
1.电流参数：包括焊接电流、焊接电流密度等，影响焊接过程中的热量输入和焊缝形成。
2.电压参数：包括焊接电压、焊接电压稳定性等，影响电弧燃烧的稳定性。
3.速度参数：包括焊接速度、焊接速度的稳定性等，影响焊接效率和焊缝质量。
4.电源参数：包括电源种类、极性等，影响电弧燃烧的稳定性。
影响机器人焊接工艺参数的因素有很多，包括焊接材料、焊接方法、工件形状和尺寸、生产批量等。
因此，在实际应用中，需要根据具体情况来选择和调整焊接工艺参数。
最后，针对不同的焊接过程和材料，通过实验和模拟分析，对机器人焊接工艺参数进行优化和调整，以达到最佳的焊接效果和生产效率。
总之，机器人焊接工艺参数在焊接过程中起着至关重要的作用。
了解和掌握焊接工艺参数的分类、影响因素和优化方法，对于提高焊接质量和效率具有重要意义。
焊接机器人工艺参数有哪些-如何解决焊接机器人焊接缺陷-
焊接机器人工艺参数有哪些?如何解决焊接机器人焊接缺陷?一、焊接机器人工艺参数1、本体重量：自动焊接机器人的规格不同，其本体重量也是不同的。
2、重复定位精度：反映了自动焊接机器人在进行重复动作中保持的焊接精度，质量过关的自动焊接机器人能够保持焊接精度不会发生偏差。
重复定位精度对于弧焊机器人和切割机器人更为重要。
对于弧焊和切割机器人，轨道重复精度应小于焊丝直径或切割工具孔直径的1/2，通常需要达到±0.1mm或更小。
金红鹰系列焊接机器人重复精度可达到±0.08mm。
3、关节数量：指的是自动焊接机器人的轴数，轴数不同，其灵活性也是不同的，关节数量多的自动焊接机器人灵活性相应的较好，所焊工件的规格也就越多，焊接应用广。
一般来说，机器人工作空间可以达到三个自由度，但焊接不仅需要达到空间中的某个位置，还需要确保焊枪的空间姿态，焊接机器人一般采用六轴设计，弧焊和切割机器人一般五轴起。
4、内存容量：内容容量是计算机的存储内存容量，是指机器人控制器中主计算机的存储容量，这反映了机器人可存储的示教程序的长度，并与可加工工件的复杂性有关。
它通常由可以存储机器人指令的系数、存储的字节总数以及示教点表示。
自动焊接机器人的示教程序都会存储在内存中，如果内存容量较大，可以设置更多的示教程序，所焊工件的复杂程度以及焊点数量也就越多。
二、如何解决焊接机器人焊接缺陷通过上面的介绍，想必大家对焊接机器人工艺参数已经具备了初步的认识。
在这部分，我们主要来了解一下如何解决焊接机器人焊接缺陷。
焊接机器人会出现焊接缺陷吗?能解决吗?焊接行业抓住时代发展的潮流，结合计算机技术、人工智能、通信技术等，在各领域得到了迅速发展，传统焊接在焊接过程中会受工人主观意识的影响，容易出现焊接缺陷，焊接机器人在操作过程中会随着使用时间的增加以及人工的误操作出现焊接缺陷，小编带您了解会出现的焊接缺陷以及解决措施。
焊接机器人容易出现的焊接缺陷：焊接缺陷的产生原因分为机器人本体因素和人为因素，机器人本体因素主要是使用年限过长、机器人轴松动现象、安装位置不正确等因素，人为因素包括操作人员失误以及编程错误等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弧焊焊接机器人技术指标
一、概述
随着现代制造业的发展，焊接技术在工业生产中起着重要的作用。
为了提高焊接效率和质量，人们开始采用焊接机器人来完成焊接任务。
弧焊焊接机器人作为一种常用的焊接机器人，其技术指标对于确保焊接质量和提高生产效率至关重要。
二、速度
弧焊焊接机器人的速度是指其在焊接过程中的运动速度。
速度的快慢直接影响到焊接效率和生产能力。
一般来说，弧焊焊接机器人的速度应能够满足工件的焊接要求，同时保证焊缝的质量和一致性。
速度过快可能导致焊缝质量下降，速度过慢则会降低焊接效率。
三、精度
弧焊焊接机器人的精度是指其在焊接过程中的定位精度和重复定位精度。
定位精度是指机器人在焊接过程中准确到达焊接位置的能力，重复定位精度是指机器人在多次焊接中能否保持相同的焊接位置。
精度的高低直接影响焊接质量和焊缝的准确度。
高精度的弧焊焊接机器人能够保证焊缝的质量和一致性。
四、稳定性
弧焊焊接机器人的稳定性是指其在工作过程中的稳定性和可靠性。
稳定性的好坏直接影响到焊接质量和工作效率。
稳定性差的机器人
可能会造成焊接偏差或焊缝质量下降，从而影响产品质量。
因此，弧焊焊接机器人的稳定性至关重要，需要具备良好的控制系统和稳定的机械结构。
五、适应性
弧焊焊接机器人的适应性是指其适用于不同焊接任务的能力。
不同的焊接任务可能需要不同的工艺参数和焊接设备。
弧焊焊接机器人应能够根据不同的焊接要求进行调整和适应，以确保焊接质量和效率。
六、人机交互
弧焊焊接机器人的人机交互是指人与机器人之间的交互界面和方式。
人机交互的好坏直接影响到机器人的操作和控制。
弧焊焊接机器人应具备友好的人机界面，方便操作人员进行参数设置、监控和故障排除等操作。
七、安全性
弧焊焊接机器人的安全性是指其在工作过程中的安全性能。
焊接过程中可能产生高温、火花和有害气体等危险因素，机器人应具备相应的安全保护措施，确保操作人员和设备的安全。
同时，机器人还应具备自动识别和处理故障的能力，以避免事故的发生。
八、节能环保
弧焊焊接机器人的节能环保是指其在工作过程中的能源消耗和对环
境的影响。
节能环保的机器人能够减少能源的浪费和对环境的污染，提高可持续发展能力。
九、维护保养
弧焊焊接机器人的维护保养是指其正常运行所需的维护和保养工作。
维护保养的好坏直接影响到机器人的工作寿命和稳定性。
弧焊焊接机器人应具备良好的维护保养性能，方便操作人员进行日常维护和故障排除。
总结：
弧焊焊接机器人技术指标的好坏直接影响到焊接质量和生产效率。
速度、精度、稳定性、适应性、人机交互、安全性、节能环保和维护保养等方面的指标应得到充分关注和考虑。
只有在这些指标的基础上，弧焊焊接机器人才能发挥其优势，提高焊接质量和生产效率。
