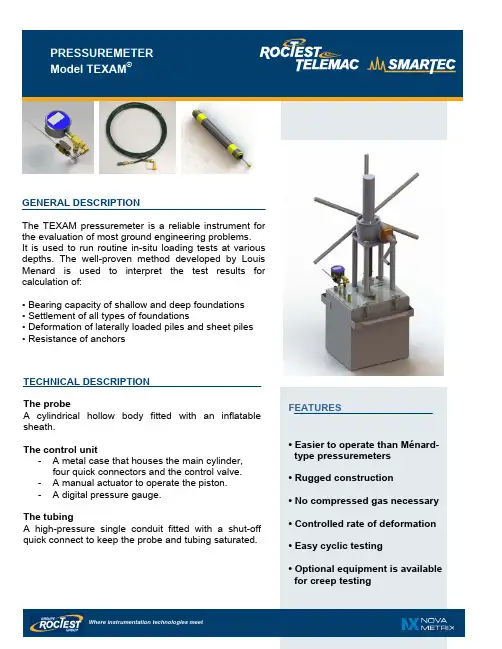

TEXAM压力计说明书
· 665 Pine Avenue, Saint-Lambert, QC, J4P 2P4 CANADA · Phone 1-450-465-1113 · Fax 1-450-465-1938 ·****************· · 10, avenue Eiffel, 77220 Gretz-Armainvilliers, FRANCE · Phone +33-1-64-06-40-80 · Fax +33-1-64-06-40-26 ·***************· www.telemac.fr · Via Pobiette 11, CH-6928 Manno, SWITZERLAND · Phone+41 91 610 1800 · Fax +41 91 610 1801 ·******************· www.smartec.chTEST PROCEDURE The probe is placed at the test depth in a pre-drilled borehole obtained by a method adapted to the soilconditions: augering, rotation with drag bit andbentonite, shelby tube driving, etc. In granular soils below the water table, the probe can be drivendirectly within a slotted casing.The test is run either with a constant rate ofdeformation,by using a uniform rate of rotation of the actuator, or with equal increments of pressure as forthe Menard pressuremeter test .TEST RESULTS An in-situ stress-strain curve is obtained by plottingthe injected volume against pressure.The limit pressure PL is the pressure at which failure occurs, and it reflects directly the bearing capacity:Qa = (C/F) × PLWhere: Qa = Allowable bearing capacityC = Shape factorF = Safety factor • The modulus of deformation E is used to calculate settlements and is given by: E = (1 + ν) 2V(∆P/∆V) Where:ν = Poisson’s ratio V = Cavity volume at the middle of the elastic zone∆P/∆V = Pressure variation dependent on volume variationExample of pressuremeter test resultsACCESSORIES • Slotted casing assembly for direct driving of the AX-sizeprobe in granular soils below the water table • Creep test kit for long term testing at constant pressureSPECIFICATIONSCONTROL UNITWorking pressure (max.) 10 000 kPa (1500 psi) Gauge precision 0.05% FS Gauge resolution 1 kPa Actuator capacity 10 tons Dimensions L = 40 cm W = 46 cm (including handles) H = 45 cm Metal case weight 30 kg Actuator weight 28 kg PROBES Diameter 74 mm (NX Long) 44 mm (AX)* Length 72 cm 59 cm Weight 6.4 kg 4.5 kg *For use with slotted casing E5001A-110330。
SIKA Type L 压力参考仪用户手册说明书
Pressure ReferenceType LUSER MANUAL ArrayREF TYPE L has two operating keys.The left key (SELECT) serves to select the functions andthe pressure units.The right key (ENTER) activates the selected function orpressure unit. The right key is also used toswitch between the Max.- and Min.-value.Turn-on:Pressing the SELECT key turns the instrument on. The instrument first displays the software version (year/week) and the fullscale pressure range. The instrument is then ready for use and indicates the actual pressure (top display) and the last measured Max.-value (bottom display).The instrument has the following functions:RESET: Max.-/Min.-value are set to the actual pressureOFF: Turns off the instrumentMANO: Releases the following functions:ZERO SEt: Sets a new Zero referenceZERO rES: Sets the Zero to factory settingCONT on: Deactivates the automatic turn-off functionCONT off: Activates the automatic turn-off function (the instrumentturns off 15 minutes after the last key function)followed by the unit selection: bar, mbar, hPa, kPa, MPa, PSI,kp/cm2, cmH2O, mH2O, inH2O, ftH2O, mmHg, inHgExample: Setting a new pressure unit (mbar):--> Turn on the instrument by shortly pressing the SELECT-key.--> Wait for the instrument’s measuring mode (approx. 3 seconds).--> Press the SELECT-key 3 times: MANO appears.--> Press ENTER: ZERO SEt appears.--> Press SELECT: ZERO rES appears.--> Press SELECT: CONT on or CONT off appears.--> Press SELECT: bar appears.--> Press SELECT: mbar appears.--> Press ENTER: The new pressure unit (mbar) is set.The instrument returns to the measuring mode.Display of the minimum pressure value:When in the measuring mode (Display: Actual Pressure and Max.- value), you may display the Min.-value for 5 seconds by shortly pressing the ENTER-key.Notes:• The functions and units can also be called up by keeping the SELECT-key depressed. Releasing the key enables the displayed function or unit to be activated with the ENTER-key.• If the selected function or unit is not activated within 5 seconds with the ENTER-key,REF TYPE L returns to the measuring mode without changing any settings.• Turning REF TYPE L on and off does not influence any of the previous settings.• If the CONT on function is activated, it is indicated with a flashing sign (cont) on the display.• If a pressure can not be represented on the display, OFL (overflow) or UFL (underflow) appears on the display.• If the actual pressure goes beyond the measuring range, the last valid pressure value starts flashing on the display.Installation:Screw the G1/4 male port of REF TYPE L into the female pressure port and tighten using the lower hexagon of the transducer. Loosen the upper hexagon and rotate the REF TYPE L to the desired position.Restraighten:The face of REF TYPE L can be rotated through 355°. This feature allows the REF TYPE L to be mounted in all possible positions; vertical, horizontal or upside down.Battery Change / Battery Life:When the battery starts weakening, a low battery warning will appear (BAT LOW). Battery change (turn off the instrument before changing the battery!):Open the battery compartment and change the battery (type CR 2430). Make sure that the O-ring remains embedded in the cover. The battery life is 2000 hours in normal measuring mode. Ranges / Calibration:The factory setting of the Zero for the ranges ≤61 bar is at 0 bar absolute. For sealed gauge pressure measurements, activate “ZERO SEt” at ambient pressure.Instruments with ranges >61 bar are calibrated in a sealed gauge mode at ambient pressure.Interface (RS485):The interface converter K103A (RS232) or K104A (USB) can be connected at the back of the manometer, allowing the data transfer to the PC.。
数显表说明书(1).
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
数显表使用说明书
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
SP-801-2型通用压力变送器说明书
SP-801/802型压力变送器选用进口、高精度敏感元件，产品可在多种环境下使用，内部传感器及放大电路进行高低温补偿，使压力变送器的整体性能得到了很大的提升.该变送器整体结构紧凑,电子外壳采用合金铝,连接基座不锈钢组成,便于安装,使用方便,易于维护.两线制4～20mA输出，抗干扰能力强，适于远距离传输.另有国际通用的标准信号0～10mA, 0～20mA, 1～5V,0～5V, 0～10V输出,可供用户多种选择.本产品广泛用于石油、化工、电力、海洋、给排水、科研等领域的压力测量和控制。
１零点,量程可调,迁移范围宽.２可配置线性100%指针表,3 1/2LCD或3 /12LED数字显示表。
３防爆类型：本安型符合GB3836·4-83 要求；隔爆型符合GB3836·2-83要求。
注:具体参数可根据客户要求定制或见本产品出厂说明书.SP-801选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低SP-802选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低接线方式电路IC24VZS SP-801结构尺寸:·电子外壳：合金铝 ·主体结构：不锈钢 ·重 量：约1.0kg ·涂 层：塑料喷涂现场连线:Z---调零电位器 S---调量程电位器SP-802简易型结构尺寸主体结构：不锈钢重 量：约1.0kg电气连接注意：如无计量设备，请勿调节量程（S）电位器。
智能数字显示报警仪使用说明书(1)
智能数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪通过ISO9001:2000国际质量体系认证中华人民共和国计量器具生产制造许可证通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目 录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概 述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
1一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
SP-801-2型通用压力变送器说明书
SP-801/802型压力变送器选用进口、高精度敏感元件，产品可在多种环境下使用，内部传感器及放大电路进行高低温补偿，使压力变送器的整体性能得到了很大的提升.该变送器整体结构紧凑,电子外壳采用合金铝,连接基座不锈钢组成,便于安装,使用方便,易于维护.两线制4～20mA输出，抗干扰能力强，适于远距离传输.另有国际通用的标准信号0～10mA, 0～20mA, 1～5V,0～5V, 0～10V输出,可供用户多种选择.本产品广泛用于石油、化工、电力、海洋、给排水、科研等领域的压力测量和控制。
１零点,量程可调,迁移范围宽.２可配置线性100%指针表,3 1/2LCD或3 /12LED数字显示表。
３防爆类型：本安型符合GB3836·4-83 要求；隔爆型符合GB3836·2-83要求。
注:具体参数可根据客户要求定制或见本产品出厂说明书.SP-801选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低SP-802选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低接线方式电路IC24VZS SP-801结构尺寸:·电子外壳：合金铝 ·主体结构：不锈钢 ·重 量：约1.0kg ·涂 层：塑料喷涂现场连线:Z---调零电位器 S---调量程电位器SP-802简易型结构尺寸主体结构：不锈钢重 量：约1.0kg电气连接注意：如无计量设备，请勿调节量程（S）电位器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海思派压力数显表说明书
1. 产品概述
上海思派压力数显表是一种用于测量液体或气体压力的仪器。
它采用先进的数字显示技术，能够准确地显示压力数值，并具备多种功能和特性，广泛应用于工业生产、实验室研究等领域。
2. 主要特点
•数字显示：上海思派压力数显表采用大屏幕数字显示屏，能够直观地显示当前的压力数值，并且具备高亮度和广视角的特点，即使在光线较暗或者角度
不正的情况下也能清晰可见。
•高精度测量：该数显表采用先进的传感器技术，能够实现高精度的压力测量，常见的测量范围为0-100MPa。
并且具备较低的测量误差和稳定性，保证了
测量结果的可靠性。
•多种单位切换：上海思派压力数显表支持多种单位切换功能，例如兆帕（MPa）、千帕（kPa）、巴（bar）、磅力/平方英寸（psi）等，用户可以
根据实际需求选择合适的单位进行显示。
•超载保护：该数显表具备超载保护功能，当压力超过设定范围时，会自动报警或者显示错误信息，避免了因过高压力而对仪器造成损坏的情况。
•数据存储和导出：上海思派压力数显表内置数据存储功能，可以记录和保存测量结果，并支持通过USB接口将数据导出到计算机进行进一步分析和处理。
3. 使用方法
1.连接电源：将数显表的电源线插入交流电源插座，并确保电源稳定。
2.连接被测介质：使用合适的接头将数显表与被测介质连接，并确保连接牢固，
避免泄漏。
3.打开电源开关：按下数显表上的电源开关按钮，待仪器启动完成后即可进行
测量操作。
4.选择测量单位：根据需要，在数显表上选择合适的单位切换按钮，使其显示
所需单位。
5.进行压力测量：当仪器处于工作状态时，在被测介质中施加压力，并观察数
显表上显示的压力数值。
6.数据存储和导出：如需记录测量结果，可按下数显表上的存储按钮，将数据
保存在内置存储器中，并通过USB接口将数据导出到计算机。
4. 注意事项
•在使用上海思派压力数显表时，请务必遵循操作手册中的安全规范和注意事项，以确保使用过程中的安全性。
•在连接被测介质时，请确保接头牢固密封，避免泄漏或者松脱导致不准确的测量结果。
•在超载保护功能触发时，请及时停止施加压力，并检查被测介质是否正常。
•请定期对数显表进行校准和维护，以保证其测量精度和稳定性。
5. 常见问题解答
Q: 数显表无法正常启动怎么办？ A: 首先确认电源是否连接正常，并检查电源开
关是否打开。
如果问题仍然存在，请联系售后服务人员进行检修。
Q: 数显表显示异常或不稳定怎么办？ A: 可能是由于被测介质存在干扰或者传感
器故障引起的。
建议重新连接被测介质，并检查传感器是否正常。
如问题仍未解决，请联系售后服务人员进行维修。
6. 维护与保养
•定期清洁数显表的表面，避免灰尘和污垢积累。
•避免数显表受到撞击或者摔落，以免造成损坏。
•如需更换电池，请按照操作手册中的指引进行操作。
以上就是对上海思派压力数显表的详细说明，希望能够帮助用户正确、安全地使用该产品。
如有更多问题或需要进一步了解，请联系我们的售后服务部门。
