2022年物理中考考点真题汇编之杠杆的分类及应用
1
2022年物理中考考点真题汇编之杠杆的分类及应用
1．（2022•济南）小强开启饮料时，瓶起子可视为一个杠杆，如图所示。下列各图能正确表示其工作原理的是（ ）
2．（2022•烟台）如图所示的杠杆在使用过程中，属于费力杠杆的是（ ）
3. （2022•淮安）如图所示，用力打开夹子过程中，标注的夹子支点、动力、阻力正确的是（ ）
4. （2022•西藏）杠杆在生活中无处不在，如图所示工具在使用过程中属于费力杠杆的是（ ）
5．（2022•鞍山）在如图所示的简单机械中，属于费力杠杆的是（ ）
6．（2022•聊城）下列工具，在如图使用的过程中，属于费力杠杆的是（ ） 2
7．（2022•荆州）某学校劳动教育课堂上，四位同学利用杠杆原理使用劳动工具的场景如图所示。其中属于使用费力杠杆的是（ ）
8．（2022•毕节市）如图是常用的一些工具，它给我们带来了很多便利。其中属于费力杠杆的是（ ）
9．（2022•贺州）如图所示的四种工具中，属于省力杠杆的是（ ）
10．（2022•十堰）下列工具正常使用时，能省力的是（ ）
11．（2022•晋中）如图所示，下列各种工具，使用中属于费力杠杆的是（ ） 3
12．（2022•连云港）下图是生活中几种常见的杠杆，其中属于省力杠杆的是（ ）
13.（多选）（2022•营口）细心的小明帮妈妈做家务时，发现许多厨房用具的工作原理涉及物理知识。下列说法正确的是（ ）
A．高压锅是利用气压增大，沸点降低的原理工作的 B．吸盘式挂钩利用了大气压强
C．排油烟机是利用流体压强与流速关系的原理工作的 D．瓶起子是一种费力杠杆
14.（多选）（2022•齐齐哈尔）下列几种生活中常用的工具都是杠杆，正常使用时属于省力杠杆的是（ ）
15．（2022•邵阳）某天，“生物”和“物理”两位大师在一起进行体育锻炼。“生物”大师伸出健硕的手臂对“物理”大师说：“看，我能提起很重的物体哦（如图）！”“物理”大师竖起大拇指说：“真厉害！其实，你的前臂就是物理学中的一根杠杆。”以下对于这根杠杆在提起重物的过程中，分析合理的是（ ）
A．前臂杠杆的支点O在肘关节处 B．肱二头肌给桡骨的力F1是阻力
C．重物给前臂的力F2是动力 D．前臂是一根省力杠杆 4
16．（2022•衡阳）初中各学科之间有着密切的联系，化学、生物学中也有物理知识的广泛运用，下列描述或说法中错误的是（ ）
A．甲图中，蒸馏水的制备是利用水的汽化及水蒸气的液化
B．乙图中，向下排空气阀收集氢气是利用氢气的密度比空气的密度大的性质
C．丙图中，桡骨在肱二头肌的牵引下绕着肘关节转动，可视为一种杠杆模型
D．丁图中，鱼主要是利用了尾部和躯干部的摆动与水的相互作用在水中游泳
17．（2022•宁夏）生活中有很多小妙招，如图甲所示，用钢勺很轻松就可以打开饮料瓶盖，模型如图乙，它是以 B 为支点（选填“A”或“B”）的省力杠杆，手在 D （选填“C”或“D”）点向下压时会更省力。
18．（2022•泰州）建设中的常泰大桥为斜拉索公路、铁路两用大桥，如图为小华制作的斜拉索大桥模型，她用长30cm、重5N的质地均匀分布的木条OA做桥面，立柱GH做桥塔。OA可绕O点转动，A端用细线与GH上的B点相连，桥面OA实质是一种 （填简单机械名称）。保持桥面水平，细线对OA的拉力F＝ N；将细线一端的固定点由B点改至C点，拉力F的大小变化情况是
，由此小华初步了解到大桥建造很高桥塔的好处。 5
19．（2022•衡阳）晚饭后，妈妈带着小涛和他两岁的妹妹到文化活动中心玩跷跷板，如图所示，图中的转轴相当于杠杆的 ，妈妈和妹妹的总重力比小涛的重力大，跷跷板水平平衡时，小涛比妈妈离转轴
（选填“远”或“近”）；若妈妈放下怀抱中的妹妹（妈妈的位置不变），为了保持跷跷板水平平衡，小涛应适当 转轴（选填“远离”或“靠近”）。

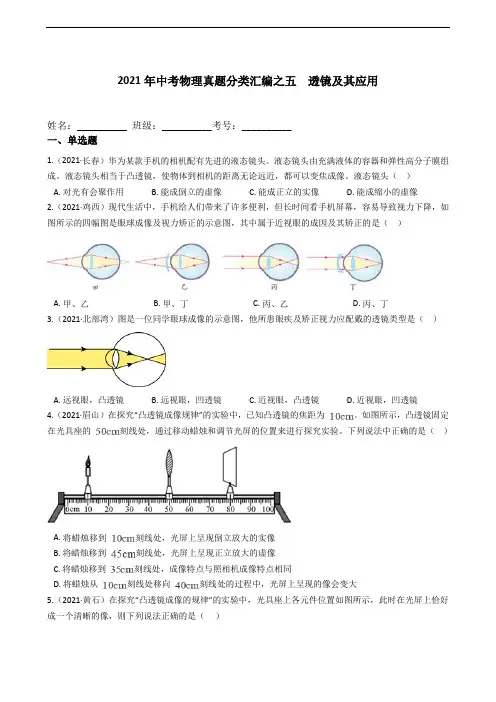

2021年中考物理真题分类汇编之五 透镜及其应用
2021年中考物理真题分类汇编之五 透镜及其应用
姓名：__________ 班级：__________考号：__________
一、单选题
1.（2021·长春）华为某款手机的相机配有先进的液态镜头。液态镜头由充满液体的容器和弹性高分子膜组成。液态镜头相当于凸透镜，使物体到相机的距离无论远近，都可以变焦成像。液态镜头（ ）
A. 对光有会聚作用 B. 能成倒立的虚像 C. 能成正立的实像 D. 能成缩小的虚像
2.（2021·鸡西）现代生活中，手机给人们带来了许多便利，但长时间看手机屏幕，容易导致视力下降，如图所示的四幅图是眼球成像及视力矫正的示意图，其中属于近视眼的成因及其矫正的是（ ）
A. 甲、乙 B. 甲、丁 C. 丙、乙 D. 丙、丁
3.（2021·北部湾）图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是（ ）
A. 远视眼，凸透镜 B. 远视眼，凹透镜 C. 近视眼，凸透镜 D. 近视眼，凹透镜
4.（2021·眉山）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为 。如图所示，凸透镜固定在光具座的 刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（ ）
A. 将蜡烛移到 刻线处，光屏上呈现倒立放大的实像
B. 将蜡烛移到 刻线处，光屏上呈现正立放大的虚像
C. 将蜡烛移到 刻线处，成像特点与照相机成像特点相同
D. 将蜡烛从 刻线处移向 刻线处的过程中，光屏上呈现的像会变大

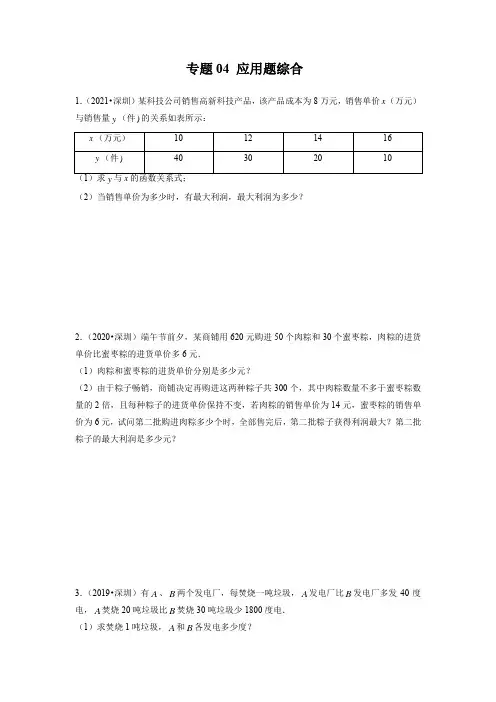

专题04 应用题综合-备战2022年中考数学满分真题模拟题分类之压轴题汇编(深圳专用)(原卷版)
专题04 应用题综合
1．（2021•深圳）某科技公司销售高新科技产品，该产品成本为8万元，销售单价x（万元）与销售量y（件)的关系如表所示：
x（万元） 10 12 14 16
y（件) 40 30 20 10 （1）求y与x的函数关系式；
（2）当销售单价为多少时，有最大利润，最大利润为多少？
2．（2020•深圳）端午节前夕，某商铺用620元购进50个肉粽和30个蜜枣粽，肉粽的进货单价比蜜枣粽的进货单价多6元．
（1）肉粽和蜜枣粽的进货单价分别是多少元？
（2）由于粽子畅销，商铺决定再购进这两种粽子共300个，其中肉粽数量不多于蜜枣粽数量的2倍，且每种粽子的进货单价保持不变，若肉粽的销售单价为14元，蜜枣粽的销售单价为6元，试问第二批购进肉粽多少个时，全部售完后，第二批粽子获得利润最大？第二批粽子的最大利润是多少元？
3．（2019•深圳）有A、B两个发电厂，每焚烧一吨垃圾，A发电厂比B发电厂多发40度电，A焚烧20吨垃圾比B焚烧30吨垃圾少1800度电．
（1）求焚烧1吨垃圾，A和B各发电多少度？ （2）A、B两个发电厂共焚烧90吨的垃圾，A焚烧的垃圾不多于B焚烧的垃圾两倍，求A厂和B厂总发电量的最大值．
4．（2018•深圳）某超市预测某饮料有发展前途，用1600元购进一批饮料，面市后果然供不应求，又用6000元购进这批饮料，第二批饮料的数量是第一批的3倍，但单价比第一批贵2元．
（1）第一批饮料进货单价多少元？
（2）若二次购进饮料按同一价格销售，两批全部售完后，获利不少于1200元，那么销售单价至少为多少元？
5．（2021•南山区一模）今年新型冠状病毒肺炎(19COVID，简称为新冠肺炎）疫情在全球蔓延，我们国家坚决打赢这场无硝烟的人民战争，我市各单位为同学们的返校复学采取了一系列前所未有的举措．复课返校后，为了拉大学生锻炼的间距，某学校决定增购适合独立训练的两种体育器材：跳绳和毽子，原来购进5根跳绳和6个毽子共需196元；购进2根跳绳和5个毽子共需120元．
初中物理经典题解析——杠杆考题归类点拨
杠杆考题归类点拨
题型一：会确认并画出杠杆的力臂
点拨:例1 如图1甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2 .
点拨:画力臂时必须注意力臂是“支点到力的作用线的距离”,而不是“支点到力的作用点的距离”.力的作用线是通过力的作用点并沿力的方向所画的直线.
答案:如图丙所示。
例2 如图2所示杠杆中，动力臂用L表示,图中所画力臂正确的是（ ）
点拨:动力臂是“支点到动力的作用线的距离"，画动力臂时应从支点向动力的作用线作垂线。四个图中只有D是正确的。
答案：D
题型二：判断是省力杠杆还是费力杠杆
例3 下列工具中，属于省力杠杆的是( ）
A．夹邮票用的镊子B．理发师修剪头发用的剪刀C．剪铁丝用的钢丝钳D．钓鱼用的鱼竿
点拨：根据杠杆平衡条件，我们把杠杆分为三类：省力杠杆、费力杠杆和等臂杠杆。如果动力臂比阻力臂长,就是省力杠杆;如果动力臂比阻力臂短,就是费力杠杆；如果动力臂和阻力臂相等，就是等臂杠杆。上面例子的实质都是考查的杠杆的分类。A、B、D三种杠杆均是阻力臂大于动力臂,所以它们都是费力杠杆.答案：C
例4 人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。如图3所示是手端起茶杯的情景,其前臂骨骼相当于杠杆，肱二头肌收缩提供动力.由图3可以看出,这是一个（ ）A．费力、省距离的杠杆B．省力、费距离的杠杆 C．既费力，也费距离的杠杆D．既省力，也省距离的杠杆 点拨：本题与生活实际相联系,由于人的前臂相当于杠杆，动力臂和阻力臂已经固定，且阻力臂大于动力臂，是一个费力杠杆。根据杠杆平衡条件可知:在动力臂和阻力臂确定的情况下，手托起的物体越重，肌肉提供的动力越大，感觉越累。答案：A
例5 杠杆在我国古代就有了许多巧妙的应用。护城河上安装使用的吊桥就是一个杠杆，由图4可知它的支点是______点（填“A”、B”或“C”),在匀速拉起时，它属于一个______杠杆（填“省力”或“费力”），并在图中画动力臂L1。

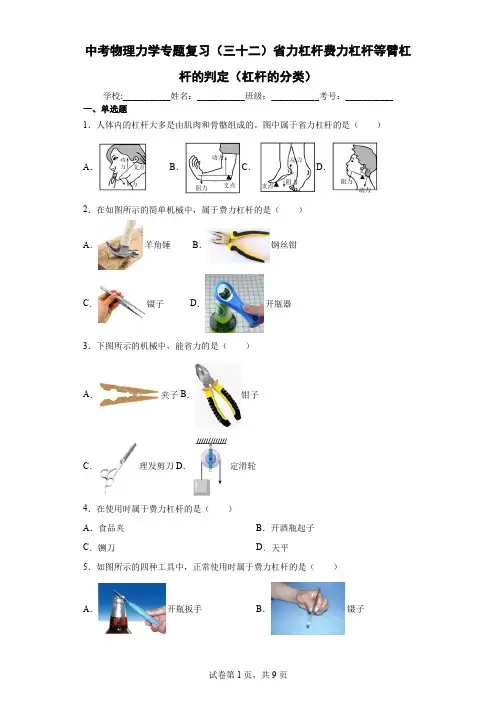

中考物理力学专题复习(三十二)简单机械省力杠杆费力杠杆等臂杠杆的判定(杠杆的分类)
试卷第1页，共9页 中考物理力学专题复习（三十二）省力杠杆费力杠杆等臂杠杆的判定（杠杆的分类）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．人体内的杠杆大多是由肌肉和骨骼组成的。图中属于省力杠杆的是（ ）
A． B．C．D．
2．在如图所示的简单机械中，属于费力杠杆的是（ ）
A．羊角锤 B．钢丝钳
C．镊子 D．开瓶器
3．下图所示的机械中，能省力的是（ ）
A．夹子B．钳子
C．理发剪刀D．定滑轮
4．在使用时属于费力杠杆的是（ ）
A．食品夹 B．开酒瓶起子
C．铡刀 D．天平
5．如图所示的四种工具中，正常使用时属于费力杠杆的是（ ）
A．开瓶扳手 B．镊子 试卷第2页，共9页 C．剪铁皮的剪刀 D．独轮车
6．在你学过的简单机械里，通常情况下省费力情况可以根据使用需要而选择的机械是（ ）
A．杠杆 B．定滑轮 C．动滑轮 D．滑轮组
7．后踢小腿，是一项很好的有氧运动（如图），能够锻炼大腿后侧肌肉群。后踢小腿运动的基本模型是杠杆，下列分析正确的是（ ）
A．脚尖是支点，是省力杠杆 B．脚尖是支点，是费力杠杆
C．膝关节是支点，是省力杠杆 D．膝关节是支点，是费力杠杆
8．下列工具中，使用时费力但省距离的是（ ）
A．动滑轮 B．订书机
C．羊角锤 D．镊子
9．如图所示的工具是人们在日常生活中常见的，其中属于费力杠杆是（ ）
A．撬瓶盖的起子 B．道钉撬
C．筷子 D．钢丝钳 试卷第3页，共9页 10．如下图所示的用具中，在使用时属于费力杠杆的是（ ）
A．筷子 B．开瓶器
C．门把手 D． 钳子
11．“垃圾分类，人人有责”，带盖的垃圾桶能有效防止易腐垃圾的异味散出，以下说法不正确的是（ ）
A．图甲中垃圾桶盖ABC为一个费力杠杆

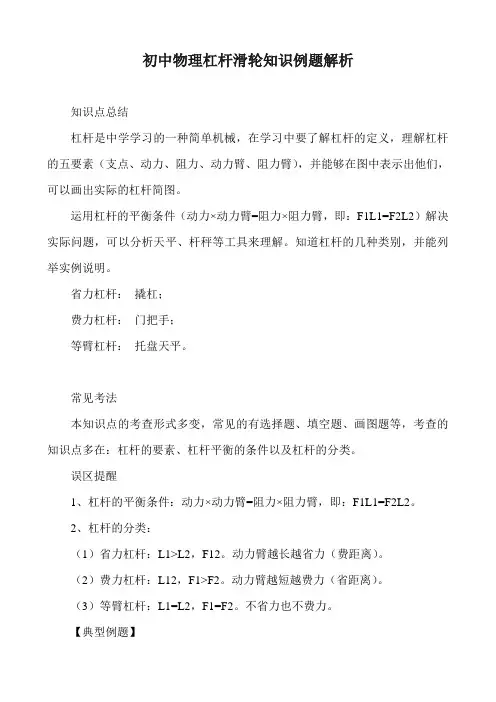

初中物理杠杆滑轮知识例题解析
初中物理杠杆滑轮知识例题解析
知识点总结
杠杆是中学学习的一种简单机械，在学习中要了解杠杆的定义，理解杠杆的五要素（支点、动力、阻力、动力臂、阻力臂），并能够在图中表示出他们，可以画出实际的杠杆简图。
运用杠杆的平衡条件（动力×动力臂=阻力×阻力臂，即：F1L1=F2L2）解决实际问题，可以分析天平、杆秤等工具来理解。知道杠杆的几种类别，并能列举实例说明。
省力杠杆： 撬杠；
费力杠杆： 门把手；
等臂杠杆： 托盘天平。
常见考法
本知识点的考查形式多变，常见的有选择题、填空题、画图题等，考查的知识点多在：杠杆的要素、杠杆平衡的条件以及杠杆的分类。
误区提醒
1、杠杆的平衡条件：动力×动力臂=阻力×阻力臂，即：F1L1=F2L2。
2、杠杆的分类：
（1）省力杠杆：L1>L2，F12。动力臂越长越省力（费距离）。
（2）费力杠杆：L12，F1>F2。动力臂越短越费力（省距离）。
（3）等臂杠杆：L1=L2，F1=F2。不省力也不费力。
【典型例题】 例析：
如图所示，杠杆OA在重物G和F1力的作用下，处于水平位置且保持平衡。如果用力F2代替F1，使杠杆仍然在图中所示位置保持平衡，下面各力关系正确的是（B为OA的中点）（ ）
A.F1>F2=G/2
B.F1=F2>G
C.F12=2G
D.F1>F2>G
解析：
当杠杆OA受两个作用力F1（或F2）和右端绳子拉力F而处于平衡状态时，只要比较F1、F2二力关于对支点的力臂的长短，即可找到二力的大小关系。
答案：正确选项为D。
提高记忆力的小技巧
01.
拒绝死记硬背
如果没有把知识内化，所做的一切不过是徒劳而已。 死记硬背可能短时间内有效，但不能达到长期记忆的效果。
只有真正理解了的东西才能记得牢固。
如果你能掌握知识的内涵，就可以轻而易举地记住它们，事半功倍。
02.
睡前复习
睡觉前把要背诵的东西过一遍，第二天早晨起来的时候再回想一下。
这时候你会惊奇地发现，昨晚背的东西基本上都记住了。

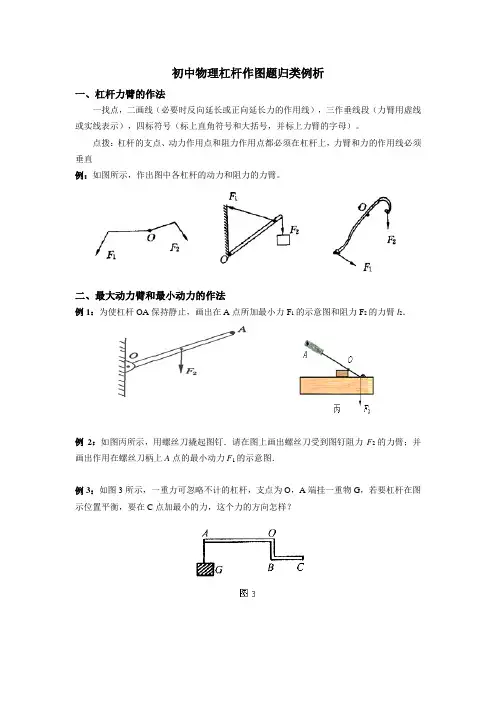

初中物理杠杆经典题型总结
初中物理杠杆作图题归类例析
一、杠杆力臂的作法
一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。
点拨：杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直
例：如图所示，作出图中各杠杆的动力和阻力的力臂。
二、最大动力臂和最小动力的作法
例1：为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2．
例2：如图丙所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图．
例3：如图3所示，一重力可忽略不计的杠杆，支点为O，A端挂一重物G，若要杠杆在图示位置平衡，要在C点加最小的力，这个力的方向怎样？
三、根据力臂画力的作法
例1：如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
例2：如图6所示，杠杆在力、作用下处于平衡状态，为的力臂。请在图中作出力。
四、情境设置题作图
例1：画出作用在压水泵摇柄上力的力臂。
例2：杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥（图3）就是一个杠杆，它的支点是C点，画出绳对吊桥的拉力及拉力的力臂。
例3：请你在图3—1中画出使用剪刀时，杠杆AOB所受动力的示意图。
例4：小华在动物园参观时，看到了如上图所示的场景，为使小熊猫不致与石头相撞而 受伤害，请你在杠杆AOB上作出使杠杆AOB在图所示位置静止时的最小力的示意图，图中O为旋转点。
例5：如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点。请作出拔钉子时所用最小动力的示意图。（注意：请在图上保留为确保作图准确所画的辅助线）
杠杆分类
（1） L1＞L2时，叫省力杠杆，其特点是省了力但费了距离。如开瓶盖的起子、铡刀、老虎钳、道钉撬等。
中考物理压轴题之杠杆平衡条件的应用问题(中考题型整理,突破提升)附答案解析
一、初中物理杠杆平衡条件的应用问题
1．如图，粗细均匀木棒AB长为1m，水平放置在O、O'两个支点上．已知AO、O'B长度均为0.25m。若把B端竖直向上稍微抬起一点距离，至少需要用力40N；则木棒的重力为（ ）
A．160N B．120N C．80N D．4ON
【答案】B
【解析】
【分析】
【详解】
设木棒AB的重心在C点，抬起B端时的支点为O，由于AO＝0.25m，则抬B端的力的力臂
OB＝AB−AO＝1m−0.25m＝0.75m
木棒AB的重心距离支点的距离，即重力的力臂
111m0.25m0.25m22OCOCABAO＝＝＝
木棒平衡，则有
F×OB＝G×OC
木棒的重力
40N0.75m=120N0.25mFOBGOC＝
故B正确。
故选B。
2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。下列叙述正确的是（ ）
A．此杠杆一定是省力杠杆 B．沿竖直向上方向用力最小
C．沿杆OA方向用力也可以使杠杆平衡 D．此杠杆可能是省力杠杆，也可能是费力杠杆
【答案】D
【解析】
【分析】
【详解】
A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；
B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；
C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．AC硬棒质量忽略不计，在棒的B、C两点施加力F1、F2，F2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）
A．F1
B．F1=221sFs
C．F1力臂等于s1
D．F2方向沿OO'线向上
【答案】D
【解析】
【详解】
AC．由图知，F2的方向沿OO′线，其力臂最长，为s2；而F1的方向竖直向下，所以其力臂L1是从A点到F1的垂线段，小于s1，更小于s2， 由F1L1=F2L2知，L1＜s2，所以F1一定大于F2，故AC不符合题意；
2022年初中物理《八下 第十二章 简单机械》杠杆(选择题)基础知识模拟考试题(带答案及解析)
试卷第 1 页共 11 页
2022年初中物理《八下 第十二章 简单机械》杠杆（选择题）基础知识模拟考试题（带答案及解析）
姓名:_____________ 年级:____________ 学号:______________
题型 选择题 填空题 解答题 判断题 计算题 附加题 总分
得分
1、踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（ ）
A．脚后跟是支点，是省力杠杆
B．脚后跟是支点，是费力杠杆
C．脚掌与地面接触的地方是支点，是省力杠杆
D．脚掌与地面接触的地方是支点，是费力杠杆
答案
C【考点】7T：杠杆的应用；7O：杠杆的分类．
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．
【解答】解：
如图所示，踮脚时，脚掌与地面接触的地方是支点，小腿肌肉对脚的拉力向上，从图中可知动力臂大于阻力臂，是省力杠杆．
故选C．
2、如图所示的四种用具中，正常使用时属于省力杠杆的是（ ） 评卷人 得分
试卷第 2 页共 11 页
A．天平 B．裁纸刀
C．筷子 D．钓鱼竿
答案
B【考点】7T：杠杆的应用；7O：杠杆的分类．
【分析】本题主要考查对杠杆分类方法的了解，动力臂大于阻力臂的杠杆为省力杠杆，动力臂小于阻力臂的杠杆为费力杠杆，动力臂等于阻力臂的杠杆为等臂杠杆．
【解答】解：A、天平在使用过程中，动力臂等于阻力臂，属于等臂杠杆，故A错误；
B、裁纸刀在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B正确；
C、筷子在使用时，动力臂小于阻力臂，属于费力杠杆，故C错误；
D、钓鱼竿在使用时，动力臂小于阻力臂，属于费力杠杆，故D错误．
2022年中考物理真题专题10 简单机械(1)(通用版)
专题10 简单机械
（第1期）
一、选择题
（2022·江苏连云港）
1. 下图是生活中几种常见的杠杆，其中属于省力杠杆的是（ ）
A. 钓鱼竿 B. 道钉撬
C. 筷子 D. 理发剪刀
【答案】B
【解析】
【详解】A．钓鱼竿在使用过程中，动力臂小于阻力臂，属于费力杠杆，故A不符合题意；
B．道钉撬在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B符合题意；
C．筷子在使用过程中，动力臂小于阻力臂，属于费力杠杆，故C不符合题意；
D．理发剪刀在使用过程中，动力臂小于阻力臂，属于费力杠杆，故D不符合题意。
故选B。
（2022·四川遂宁）
2. 码头上的工作人员，利用如图所示的杠杆将一桶淡水从地面转移到船上（杠杆始终保持水平）。挂在A端的的桶重100N，内部底面积为2600cm，桶内装有800N的水，水深1m。重600N的工作人员用绳子竖直拉住B端，工作人员的脚与地面的接触面积2300cm，:1:3OAOB。下列计算结果错误．．的是（ ）（331.010kgm水，g取10Nkg）
A. 水对桶底的压强为41.010Pa B. 水对桶底的压力为600N
C. 人对地面的压力为375N D. 人对地面的压强为41.010Pa
【答案】C
【解析】
【详解】A．水对桶底的压强为
3341.010kg/m10N/kg1m=1.010Papgh
故A正确，不符合题意；
B．水对桶底的压力为
4-421.010Pa60010m=600NFpS
故B正确，不符合题意；
C．根据杠杆平衡原理，可得人对绳子的拉力为
1=900N=300N3OAFGGOB拉水桶（）
所以人对地面的压力为
=600N-300N=300NFGF压人拉
故C错误，符合题意；
D．人对地面的压强为
4-42300N==1.010Pa30010mFpS压人人
故D正确，不符合题意。
2023中考杠杆作图专题训练
1 杠杆作图专题训练
1.(2022年辽宁丹东)《西游记》中的孙悟空形象深受人们喜爱。如图甲所示，孙悟空肩上的金箍棒可看做杠杆，其简图如图乙。图中，0为支点，0＇为金箍棒重心位置，Ａ为动力Ｆ的作用点。请在图中画出：
（１）金箍棒所受重力的示意图；
（２）作用在Ａ点的最小动力Ｆ的示意图及其力臂Ｌ。
2．(2022年辽宁铁岭)图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F2为作用在点B的阻力。请在图乙中画出：（1）在A点施加的最小动力F1及动力臂1l；（2）阻力臂2l。
3.（2022年四川成都）如图是小兰在练习“斜身引体”项目时的情景。把人体视为杠杆，0为支点，动力等效为F1。请画出F1的力臂L1
4.（2022年山西）如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行电网改造。亮亮发现他们挖的坑形很特别，如图乙所示。工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画出作用在杆上A点最小力的示意图。
5.(2022年贵州省黔西南州)用升降机将工人举高检修路灯，在图中画出横杆上另一力的示意图，并画出两力的力臂。
6．(2022年贵州省遵义)人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L。
7.图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆， 3 图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中
画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
8.图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。请在乙图中画出：
(1)阻力的力臂L2；
