消防弱电的知识教学内容
弱电消防相关知识培训课件
运行。
性能评估
02
对系统性能进行评估，包括响应时间、报警准确性等指标，确
保系统性能符合要求。
安全性检查
03
检查系统安全防护措施是否完善，如防雷接地、防电磁干扰等
，确保系统运行安全。
THANKS FOR WATCHING
感谢您的观看
03 灭火系统与控制
灭火系统分类及原理
水灭火系统
利用水源，通过管道、喷头等设 备将水喷洒到火源上进行灭火。 根据使用场合和方式不同，可分 为自动喷水灭火系统、水幕系统
等。
气体灭火系统
通过向防护区释放灭火剂，降低 防护区内的氧气浓度或抑制燃烧 反应进行灭火。常见的气体灭火 系统包括二氧化碳灭火系统、七
灭火剂选择与使用
灭火剂选择
根据火灾类型、保护对象和环境因素等选择合适的灭火剂。例如，对于电器火灾，应选用不导电的灭火剂，如二 氧化碳或干粉；对于固体物质火灾，可选用水或泡沫灭火剂。
灭火剂使用
在使用灭火剂时，应按照规定的浓度、压力和喷射方式进行操作。同时，要注意保护自身安全，避免被火势或灭 火剂伤害。
注意事项
确保联动控制器的可靠性，定期进行检查和维护；同时，加强对操作人 员的培训，提高其操作技能。
06 弱电消防系统维护与保养
设备日常检查与维护
每日巡查
检查设备运行状态，记录异常情况，及时上报处 理。
清洁保养
定期清理设备表面灰尘，保持设备干净整洁，防 止静电影响设备运行。
紧固检查
检查设备接线端子是否松动，及时紧固，确保设 备正常运行。
故障诊断与排除方法
观察法
通过观察设备指示灯、显示屏等，判断设备故障类型及原因。
测量法
使用万用表等测量工具，检测设备电压、电流等参数，进一步确定 故障原因。
消防公司弱电培训
消防报警、联动系统一、消防报警主要功能：1、音响报警：当探测器部件有火灾信号输出时，控制器在确认后即发出标准火灾变调音响。
当探测器部件发生故障或探测部件与控制器之间连接断开、或总线短路时，控制器即发出断续单调音响。
音响可以手动解除，并有消防指示。
当再有火灾或故障时，音响能再启动。
2、警铃报警：预警或火灾发生时，控制器上的红色预警或火警灯闪亮，直至值班人员按“复位”按钮为止，否则将始终保持。
当探测部件发生故障部件与控制器之间连接的总线发生故障（开路或短路）时，控制器上的黄色故障灯闪亮。
待故障排除后，按下“复位”健，故障灯即可熄灭。
3、火灾优化：当有火灾信号发生时，无论故障信号先于火灾信号或与火灾信号同时发生，故障音响报警都将让位于火灾报警（灯光报警不受影响）。
4、控制器可报出以下故障：（1）探头（包括手动报警按钮、中继器、楼层显示等）故障和传输断线、短路的故障以及它们所在的部分。
（2）主电源欠压。
（3）稳压电源故障。
（4）备电电池没接上或电压不足。
（5）与区域报警控制器信息传递不正常。
5、报警地址显示：当火灾或故障发生时，六位地址数码管循环显示发生火灾或故障的探测部件回路及部位号数或楼层或房间号数，（如显示“1027”报警，“1”表示1回路，“27”表示27号探测器）位置连续显示的时间和次数比产生火警位置多，并且在数码管显示的同时，首警与火警总数分别有指示灯与其对应指示。
6、报警时间显示：本机有时间装置，日计时误差小于30秒，当确认有火灾发生时，电子钟显示的时间数将停止变化，显示出确认发生火灾的时间数（时、分）直至火警消除，自动恢复实时显示。
7、报警记录：当有火灾或故障发生时，打印机打印出发生火警或故障的标识，发生的时间（月、日、时、分）和回路，部分号数，以备查考。
8、火警信号输出：当火警发生时，控制器有一副动合按点及动断按点供外接报警选用，作出报警信号输出。
但不得直接与灭火设备相连接。
9、开机系统打印：一开机能自动统计并显示，打印出系统中每个回路实际使用的部位总数、空位等。
消防弱电的知识
消防弱电的知识：弱电消防系统就是指火灾自动报警系统，由总控制室控制。
火宅自动报警系统由：火灾温感（或者烟感）探测器、楼层图形显示器、火灾声光报警器、控制模块、消防电话、水泵电梯防火卷帘门等联动线路、控制柜、电脑、功放等等内容组成。
设计一般包括：火灾报警主机柜及联动控制柜的摆放位置、各种线路进线方式（多少根电缆，线槽还是穿管）；报警主机电源容量需要确认、是否使用UPS不间断电源，如有要设计摆放位置、接线方式和电源容量等；是否设置了CRT系统（显示器），如有需要上位机一台，相应的电源接口、和消防主机的接线（一般一根电缆即可）；还有空调或排风系统电源是否设置也要考虑。
一、消防控制室主要用于安装消防控制设备，对系统送风排烟、消防水泵启停及运行状况显示、非消防电源的强制切换、消防电梯的运行、普通电梯的迫降、其他灭火系统的启停及运行状况、火灾报警及远程启泵按钮所在楼层、火警广播、防火卷帘的运行等。
（消防控制室宜设在高层建筑的首层或地下一层。
火灾自动报警系统，建筑消防设施指建（构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建（构）筑物火灾的设备设施的总称。
常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。
）二、控制线和信号线一般用屏蔽双绞线RVS2< 1.5,可以防止干扰。
电源线，低压比如24伏用BV线或者KVV< 1.5的线就可以。
烟感、手报的与主机连接通讯的线路要用控制线，供电的线要用电源线。
水泵看是如何控制，低压控制用24伏电源线，直拉线高压的要看具体设计，例如直流110伏可以用2.5非双绞的。
补充:控制系统的电压和控制专用的电压相差不多，但抗干扰能力要求高•电源线用控制线是没有问题的，但一般考虑成本和使用的频繁性会分别使用电缆•直接反馈到主机报警或驱动模块设备动作的通讯线路不论怎么称呼都属于控制线，声光和广播是通过模块动作后接通电源或音频信号，所以使用时打开模块动作的是控制线，模块动作后经过模块给到设备的是电源或音频线•三、1、信号线：一般为阻燃/耐火红蓝双绞软线（红正蓝负），感烟探测器、感温探测器手动报警按钮信号模块及等连在信号线上。
消防弱电知识点总结
消防弱电知识点总结一、概述消防弱电系统是指用于火灾报警、联动控制及自动灭火等功能的电子设备和系统。
它是现代建筑物建筑消防系统的重要组成部分，对于及时发现火灾、快速报警和有效灭火具有重要意义。
消防弱电系统一般包括火灾报警系统、自动喷水灭火系统、火灾联动控制系统等。
消防弱电知识是消防工程中非常重要的一部分，掌握好这些知识有助于提高消防设施的使用效率和火灾应急处理的能力。
二、消防弱电系统组成1. 火灾报警系统火灾报警系统是指利用感烟探测器、感温探测器等探测设备监测火灾，通过控制器发出报警信号，以及联动控制其他系统实施灭火措施的一种自动化系统。
其组成包括探测器、控制器、火灾报警设备、火灾报警控制室等。
火灾报警系统的主要工作是及时发现火灾，发出报警信号，并且进行联动控制，通知消防队及时到达现场。
2. 自动喷水灭火系统自动喷水灭火系统是指通过火灾控制器或自动控制设备监测火灾，自动开启喷水装置进行灭火的系统。
其组成包括水泵、喷头、探测设备、控制器等。
自动喷水灭火系统的主要作用是在火灾发生时迅速进行灭火，帮助扑灭火灾，减轻火灾造成的损失。
3. 火灾联动控制系统火灾联动控制系统是指在火灾发生时，各种弱电系统之间实现联动控制，协调联动，实施自动化的火灾控制工作。
其组成包括火灾控制器、控制设备、联动控制装置等。
火灾联动控制系统的主要功能是在火灾发生时，将各个弱电系统进行联动控制，实现自动化灭火和火灾控制的操作。
三、消防弱电知识点1. 火灾报警系统的工作原理火灾报警系统主要由探测器、控制器和火灾报警设备组成。
探测器通过监测烟雾、温度等参数，当发现火灾信号时，通过控制器发出报警信号，同时启动火灾联动控制系统进行自动化的火灾控制操作。
火灾报警系统的工作原理是利用探测器监测火灾信号，通过控制器进行报警和控制操作，及时发现火灾并采取相应的控制措施。
2. 自动喷水灭火系统的工作原理自动喷水灭火系统主要由水泵、喷头、探测设备、控制器等组成。
消防弱电工初学入门知识
消防弱电工初学入门知识
消防弱电工是一项专业的职业，需要具备一定的知识和技能。
以下是初学入门的一些知识：
1. 消防系统的基本原理：消防系统是保护人们生命财产安全的关键设施，包括火灾报警系统、消防供水系统、防烟排烟系统等。
它们的基本原理是通过检测火灾、警报、供水等，及时发出报警信号，使人们能够逃生，并帮助消防人员进行灭火救援。
2. 火灾报警系统的组成：火灾报警系统主要由控制面板、传感器、警报器、手动报警按钮等组成。
控制面板是系统的核心部件，负责管理和控制系统的运行。
3. 消防供水系统的组成：消防供水系统主要由水泵、储水罐、管道、喷头等组成。
水泵负责将水从储水罐抽出并送入管道，喷头负责喷水灭火。
4. 防烟排烟系统的组成：防烟排烟系统主要由通风机、烟雾探测器、排烟管道等组成。
当火灾发生时，烟雾探测器会发出信号，通风机会将烟雾排出建筑物。
5. 安全标志的意义：安全标志在消防系统中起到非常重要的作用，它能够告诉人们在火灾发生时应该怎么做，以及遇到危险时如何撤离。
初学入门的消防弱电工需要了解以上基础知识，并且需要不断学习、积累经验，不断提高自己的技能水平。
同时，还要严格遵守相关规定和标准，确保自己的工作安全可靠。

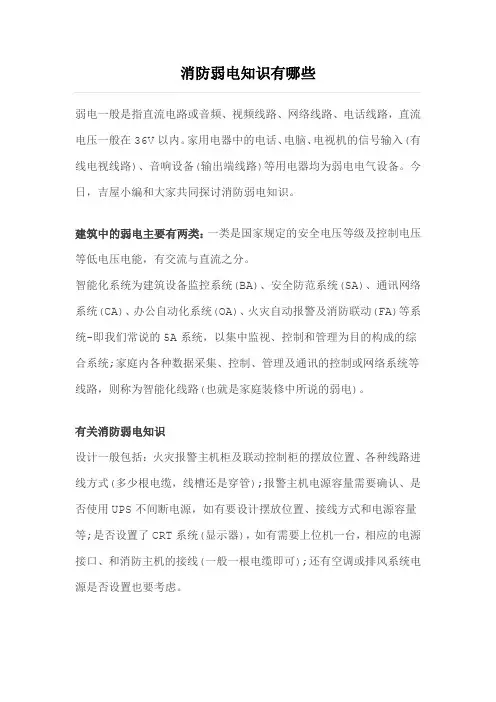

消防弱电知识
消防弱电知识有哪些弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在36V以内。
家用电器中的电话、电脑、电视机的信号输入(有线电视线路)、音响设备(输出端线路)等用电器均为弱电电气设备。
今日，吉屋小编和大家共同探讨消防弱电知识。
建筑中的弱电主要有两类：一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分。
智能化系统为建筑设备监控系统(BA)、安全防范系统(SA)、通讯网络系统(CA)、办公自动化系统(OA)、火灾自动报警及消防联动(FA)等系统-即我们常说的5A系统，以集中监视、控制和管理为目的构成的综合系统;家庭内各种数据采集、控制、管理及通讯的控制或网络系统等线路，则称为智能化线路(也就是家庭装修中所说的弱电)。
有关消防弱电知识设计一般包括：火灾报警主机柜及联动控制柜的摆放位置、各种线路进线方式(多少根电缆，线槽还是穿管);报警主机电源容量需要确认、是否使用UPS不间断电源，如有要设计摆放位置、接线方式和电源容量等;是否设置了CRT系统(显示器)，如有需要上位机一台，相应的电源接口、和消防主机的接线(一般一根电缆即可);还有空调或排风系统电源是否设置也要考虑。
一、消防控制室主要用于安装消防控制设备，对系统送风排烟、消防水泵启停及运行状况显示、非消防电源的强制切换、消防电梯的运行、普通电梯的迫降、其他灭火系统的启停及运行状况、火灾报警及远程启泵按钮所在楼层、火警广播、防火卷帘的运行等。
(消防控制室宜设在高层建筑的首层或地下一层。
火灾自动报警系统，建筑消防设施指建(构)筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建(构)筑物火灾的设备设施的总称。
常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。
)二、控制线和信号线一般用屏蔽双绞线RVS2×1.5，可以防止干扰。
消防弱电的基础与入门
消防弱电的基础与入门什么是消防弱电消防弱电是指在火灾自动报警系统、火灾自动喷水灭火系统、火灾气体自动灭火系统等消防设施中使用的低电压设备和系统。
它主要包括传输信息、控制信号和供电等功能，用于实现对火灾的监测、报警、控制和联动等操作。
消防弱电系统具有以下特点： - 低电压：一般工作电压为24V或48V，以确保安全可靠。
- 多功能：能够实现多种功能，如火灾报警、监控、通信等。
- 高可靠性：采用冗余设计，以确保系统的稳定性和可靠性。
- 灵活性：可以根据需要进行扩展和调整。
消防弱电的重要性消防弱电在现代建筑中扮演着重要的角色。
它能够及时发现火灾，并通过报警系统传递信号，触发相应的应急措施，从而减少人员伤亡和财产损失。
同时，消防弱电还可以与其他安全设备进行联动，如门禁系统、视频监控系统等，提高整体安全水平。
消防弱电的基础知识包括： 1. 火灾报警系统：包括感烟探测器、感温探测器、手动火灾报警按钮等，用于发现火灾并发出报警信号。
2. 火灾自动喷水灭火系统：包括水流指示器、压力开关、喷头等，用于自动检测火灾并启动喷水装置进行灭火。
3. 火灾气体自动灭火系统：包括气体探测器、气瓶组、喷头等，用于检测火灾并释放灭火气体以扑灭火源。
4. 电气设备配电系统：包括配电柜、稳压电源等，用于为消防弱电设备提供稳定的供电。
消防弱电的入门指南想要学习消防弱电，并成为一名合格的消防工程师或技术人员，以下是一些入门指南：1. 学习相关知识了解和学习消防弱电的相关知识是入门的第一步。
可以通过以下途径获取知识： - 在线教育平台：如Coursera、网易云课堂等，提供消防弱电相关的课程。
- 专业书籍：购买一些消防工程方面的教材或参考书，如《消防工程技术手册》等。
-参加培训班：有些培训机构会开设相关的消防弱电培训班，可以选择参加。
2. 实践操作理论学习之后，需要进行实践操作来巩固所学知识。
可以通过以下方式进行实践：- 参与项目实施：找到一些消防工程项目，并申请参与其中，学习实践中的操作和解决问题的方法。
弱电消防安全知识
弱电消防安全知识弱电消防安全知识第一部分：弱电消防基础知识1. 弱电系统简介弱电系统是指在建筑物或其他场所中，传输低电压、低电流信号的电气系统。
弱电系统通常包括电信系统、闭路电视（CCTV）系统、保安报警系统、消防报警系统、广播系统等。
2. 弱电系统与消防安全的关系弱电系统在现代建筑物中起到了至关重要的作用，不仅为人们提供了便利的通信和监控手段，还能够及时发现火灾等安全隐患，提高消防安全水平。
因此，了解弱电系统的消防安全知识对于防范火灾灾害具有重要意义。
第二部分：弱电系统消防安全措施1. 弱电系统布线安全（1）弱电系统布线应符合建筑消防法规和相关规范要求，避免与电力线路混淆或相交。
（2）弱电线缆应采用阻燃材料，减少火灾蔓延风险。
（3）弱电线缆应避免过度拉扯和损坏，定期检查维护，防止电线老化、短路等问题。
2. 弱电设备安全使用（1）弱电设备应选用符合国家标准的产品，并进行合理安装和调试。
（2）使用弱电设备时应按照说明书正确操作，避免超负荷使用导致设备损坏。
（3）定期进行弱电设备检查和维护，确保其正常运行。
3. 弱电系统火灾报警（1）安装与弱电系统配套的消防报警设备，如烟感、温感等。
（2）温度或烟雾超过预设阈值时，报警设备自动发送警报，并触发相应的消防应急措施。
（3）确保弱电系统的报警设备能够及时准确地传递信息，包括与建筑物其他部门的联动。
4. 弱电系统的备份电源（1）弱电系统应配置备份电源以应对停电等突发情况，保障其正常运行。
（2）备份电源应保持良好状态，定期维护和测试。
（3）弱电系统备份电源的供电时间应足够，以确保在紧急情况下的正常运行。
第三部分：弱电系统火灾应急预案1. 弱电系统火灾应急预案编制（1）确定弱电系统火灾应急预案编制的责任部门和负责人。
（2）分析弱电系统的风险和潜在火灾隐患，制定相应的应急预案。
（3）应急预案应包括火灾警报、火灾扑灭、人员疏散等方面的处理措施。
2. 弱电系统火灾应急演练（1）定期组织弱电系统火灾应急演练，以检验预案的可行性和有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

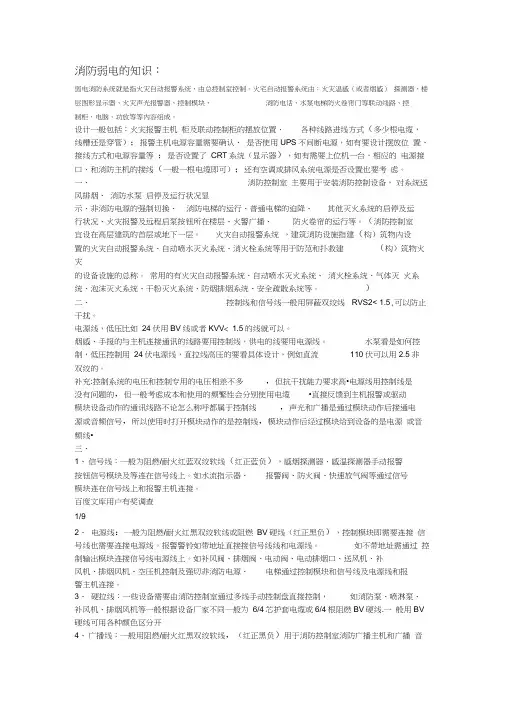

消防弱电的知识
消防弱电的知识：
弱电消防系统就是指火灾自动报警系统，由总控制室控制。
火宅自动报警系统由：火灾温感（或者烟感）探测器、楼层图形显示器、火灾声光报警器、控制模块、消防电话、水泵电梯防火卷帘门等联动线路、控制柜、电脑、功放等等内容组成。
设计一般包括：火灾报警主机柜及联动控制柜的摆放位置、各种线路进线方式(多少根电缆，线槽还是穿管);报警主机电源容量需要确认、是否使用UPS不间断电源，如有要设计摆放位置、接线方式和电源容量等;是否设置了CRT系统(显示器)，如有需要上位机一台，相应的电源接口、和消防主机的接线(一般一根电缆即可);还有空调或排风系统电源是否设置也要考虑。
一、消防控制室主要用于安装消防控制设备，对系统送风排烟、消防水泵启停及运行状况显示、非消防电源的强制切换、消防电梯的运行、普通电梯的迫降、其他灭火系统的启停及运行状况、火灾报警及远程启泵按钮所在楼层、火警广播、防火卷帘的运行等。
( 消防控制室宜设在高层建筑的首层或地下一层。
火灾自动报警系统，建筑消防设施指建(构)筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建(构)筑物火灾的设备设施的总称。
常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。
)
二、控制线和信号线一般用屏蔽双绞线RVS2×1.5，可以防止干扰。
电源线，低压比如24伏用BV线或者KVV2×1.5的线就可以。
烟感、手报的与主机连接通讯的线路要用控制线，供电的线要用电源线。
水泵看是如何控制，低压控制用24伏电源线，直拉线高压的要看具体设计，例如直流110伏可以用2.5非双绞的。
补充:控制系统的电压和控制专用的电压相差不多,但抗干扰能力要求高.电源线用控制线是没有问题的,但一般考虑成本和使用的频繁性会分别使用电缆. 直接
反馈到主机报警或驱动模块设备动作的通讯线路不论怎么称呼都属于控制线,声光和广播是通过模块动作后接通电源或音频信号,所以使用时打开模块动作的是控制线,模块动作后经过模块给到设备的是电源或音频线.
三、
1、信号线：一般为阻燃/耐火红蓝双绞软线(红正蓝负)，感烟探测器、感温探测器手动报警按钮信号模块及等连在信号线上。
如水流指示器、报警阀、防火阀、快速放气阀等通过信号模块连在信号线上和报警主机连接。
百度文库用户有奖调查
1/9
2、电源线:一般为阻燃/耐火红黑双绞软线或阻燃BV硬线(红正黑负)，控制模块即需要连接信号线也需要连接电源线。
报警警铃如带地址直接接信号线线和电源线。
如不带地址需通过控制输出模块连接信号线电源线上。
如补风阀、排烟阀、电动阀、电动排烟口、送风机、补风机、排烟风机、空压机控制及强切非消防电源、电梯通过控制模块和信号线及电源线和报警主机连接。
3、硬拉线：一些设备需要由消防控制室通过多线手动控制盘直接控制，如消防泵、喷淋泵、补风机、排烟风机等一般根据设备厂家不同一般为6/4芯护套电缆或6/4根阻燃BV硬线. 一般用BV硬线可用各种颜色区分开
4、广播线：一般用阻燃/耐火红黑双绞软线,(红正黑负)用于消防控制室消防广播主机和广播音箱的连接.
5、电话线：一般为白色阻燃平行软线，用于消防控制室电话主机和消防电话及电话插孔的连接
消防弱电点位一般包含：感烟探测器、感温探测器、可燃气体探测器、手动报警按钮、输入模块、输出模块、输入输出模块、消火栓按钮、编址型声光报警器、地址模块（接各类无编码探测器）。
消防弱电穿线及安装；是根据施工设计图及相关标准图集、消防报警厂家技术手册来进行施工安装。
报警种类有：温感、烟感、手动报警、燃气等。
联动控制有送（排）烟风机、防火阀、消防泵、防火卷帘门、电动防火门等
1、输入输出模块（也叫控制模块）
基本都是进线两组出线两组：
进线一组是信号线，一组是24V电源线，出线一组是信号反馈，一组是控制线，
2、输出模块（也叫广播模块或切换模块）
分区分层启动消防广播，进线是三组（即信号线、24V电源线、消防应急广播线）或四组（即信号线、24V电源线、消防应急广播线、背景音乐广播线）。
出线就只有一组广播线。
弱电里面软线用的多，走信号的一般都用软线，像RVS双绞线、RVV多股铜芯软线，以及带屏蔽的RVSP、RVVP都是常用的线。
另外弱电传输电源一般用BV或者KVV线硬导线。
平面图主要看管线走向，点位位置；系统图就是原理图啦，消防系统主要设备集中在风机房和泵房前端都是传感器，弱电系统也一样，主要设备在机房，前端无非是一些摄像机、门禁等。
系统图；比如主机出来多少个信号总线回路，广播总线回路，电话总线回路，电源总线，烟感温感只需要信号线，输入模块（水流指示器、防火阀等等）只需要信号线，控制模块（配电箱强切或防火阀等）需要信号线和电源线，手动报警按钮（一般需要信号线+电话支线），声光需要信号线+电源支线；看看有没有多线控制，这是直接从消防主机的多线盘引过来的，看看有没有现场的压力开关启泵，和其他系统（比如BA）的通讯；消火栓按钮的启泵线是从消防泵房来的，有的消火栓按钮需要信号线，有的不需要，具体看设计。
再看看你这小房子是否有楼层显示器，
消防弱电中应怎么入门?
1、消防弱电的规范－－－－消防自动报警系统设计规范应学好；
2、学习相关的消防自动报警系统的书与教材，这在百度文库中很多，有做成PPT的，很直观，特别要明白各控制元件如烟感、模块、编码、接线原理与方法；
3、了解相关专业如消防水系统、排烟通风系统等的控制要求；
4、自然需要电的基础知识；
5、各类报警系统产品也应熟悉与了解；
6、如刚入门，跟师傅也重要，要有实践经验。
7, 熟读火灾自动报警系统设计和施工规范GB50116/GB50166。
