制冷设备-冷水机组简介
蒸发冷却式冷水(热泵)一体化机组标准
蒸发冷却式冷水(热泵)一体化机组标准冷水(热泵)一体化机组是一种将水蒸发冷却和热泵技术结合在一起的设备，具有高能效、节能环保的特点。
下面是关于蒸发冷却式冷水(热泵)一体化机组的一些常见参考内容，供您参考：1. 工作原理：蒸发冷却式冷水(热泵)一体化机组利用蒸发冷却和热泵技术实现空气和水的热交换过程。
通过蒸发器和冷凝器之间的传热过程，将热量从水中吸收并释放到空气中，从而达到制冷或加热的效果。
2. 组件介绍：- 蒸发器：通过蒸发器与冷却水接触，将水中的热量吸收进入冷媒中，使冷媒发生蒸发，从而实现制冷效果。
- 压缩机：将蒸发后的冷媒进行压缩，提高其温度和压力。
- 冷凝器：冷凝器与外部空气接触，使冷媒释放出的热量被空气吸收，从而使冷媒发生冷凝，完成制冷回路。
- 膨胀阀：控制冷媒的流量，控制制冷剂从高压区域流向低压区域的速度。
3. 特点和优势：- 高能效节能：通过运用蒸发冷却和热泵技术，机组工作过程中不需要大量的电能，可以充分利用自然的冷热资源，大大提高了能源利用效率，实现节约能源的目的。
- 环保低碳：一体化机组不使用化学物质制冷剂，减少二氧化碳等温室气体的排放，对环境友好。
- 系统稳定可靠：机组采用成熟的设备制造工艺和自动化控制系统，能够保持高效稳定的运行。
- 适用范围广：可广泛应用于工业生产、商业建筑、医疗卫生、食品冷库等领域，为用户提供优质的制冷和供热服务。
4. 应用案例：- 工业制冷：可应用于化工、石油、电子、制药等行业的冷却系统，提供持续稳定的低温冷却效果，保证工业生产的顺利进行。
- 商业建筑：可应用于商业综合体、购物中心、办公楼等公共建筑的空调系统，提供舒适的室内环境。
- 医疗卫生：可应用于医院、实验室等场所的冷冻设备，确保医疗设备和药品的质量和安全。
- 食品冷库：可应用于食品加工、仓储物流等场合，为食品供应链提供低温冷藏和冷冻保鲜服务。
以上内容为蒸发冷却式冷水(热泵)一体化机组的一些常见内容，该设备在节能环保、稳定可靠、广泛应用等方面具备较高的优势，可满足不同领域的冷却和加热需求。
空调冷水机组工作原理
空调冷水机组工作原理
空调冷水机组使用制冷剂循环的原理来实现空调的制冷效果。
该系统由以下主要组件组成：压缩机、冷凝器、蒸发器和节流阀。
工作原理如下：首先，制冷剂以气体形式从蒸发器进入压缩机。
在压缩机内，制冷剂受到高压力和低温度的作用，使其变得更加稠密。
同时，压缩机将制冷剂压缩，使其温度和压力都升高。
接下来，高压的制冷剂通过冷凝器，与冷水交换热量。
冷凝器中的冷水吸收制冷剂释放的热量，使制冷剂变成高压液体。
然后，高压液体进入节流阀，该阀门使制冷剂的压力下降。
当压力下降时，制冷剂的温度也下降。
此时的制冷剂进入蒸发器，与空气或水接触，从而冷却空气或水的温度。
最后，冷却后的制冷剂重新进入蒸发器，循环再次开始。
通过不断循环制冷剂，空调冷水机组能够从室内空气中吸收热量，并通过冷水将热量排出室外，实现空调系统的制冷效果。

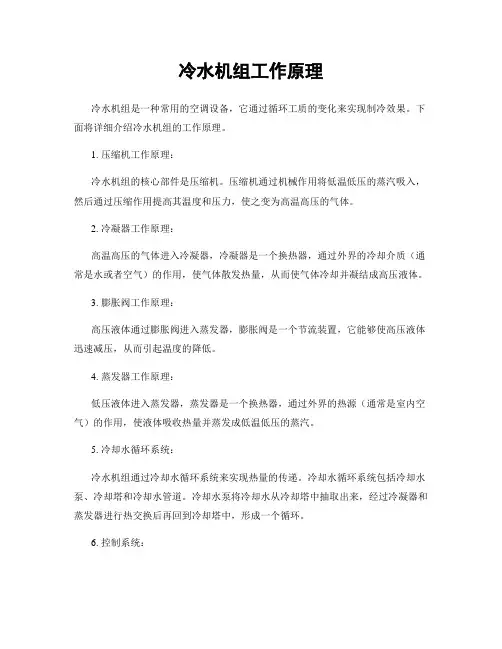

冷水机组工作原理
冷水机组工作原理
冷水机组是一种常用的空调设备，它通过循环工质的变化来实现制冷效果。
下面将详细介绍冷水机组的工作原理。
1. 压缩机工作原理：
冷水机组的核心部件是压缩机。
压缩机通过机械作用将低温低压的蒸汽吸入，然后通过压缩作用提高其温度和压力，使之变为高温高压的气体。
2. 冷凝器工作原理：
高温高压的气体进入冷凝器，冷凝器是一个换热器，通过外界的冷却介质（通常是水或者空气）的作用，使气体散发热量，从而使气体冷却并凝结成高压液体。
3. 膨胀阀工作原理：
高压液体通过膨胀阀进入蒸发器，膨胀阀是一个节流装置，它能够使高压液体迅速减压，从而引起温度的降低。
4. 蒸发器工作原理：
低压液体进入蒸发器，蒸发器是一个换热器，通过外界的热源（通常是室内空气）的作用，使液体吸收热量并蒸发成低温低压的蒸汽。
5. 冷却水循环系统：
冷水机组通过冷却水循环系统来实现热量的传递。
冷却水循环系统包括冷却水泵、冷却塔和冷却水管道。
冷却水泵将冷却水从冷却塔中抽取出来，经过冷凝器和蒸发器进行热交换后再回到冷却塔中，形成一个循环。
6. 控制系统：
冷水机组还配备了一个控制系统，用于监测和控制机组的运行状态。
控制系统
可以根据室内温度的变化来控制压缩机的启停，以实现室内温度的调节。
总结：
冷水机组通过压缩机、冷凝器、膨胀阀和蒸发器等组件的协调工作，实现了热
量的转移和温度的调节。
冷却水循环系统和控制系统的配合使得冷水机组能够稳定运行，并满足不同环境下的制冷需求。
这种工作原理使得冷水机组成为了一种高效、可靠的制冷设备，广泛应用于空调系统、工业冷却等领域。

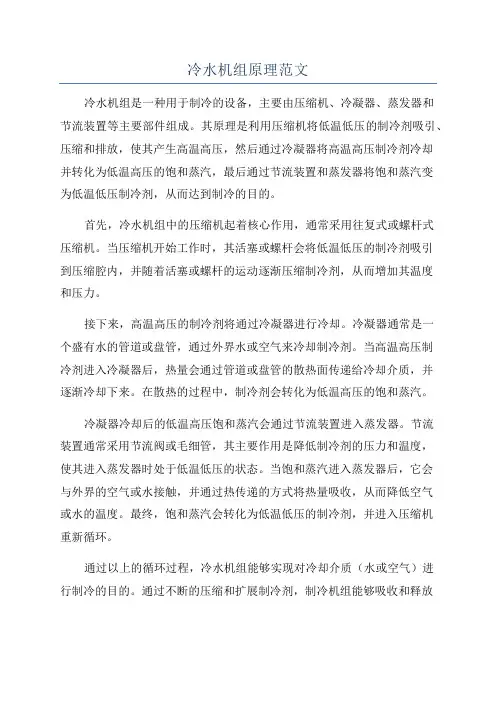

冷水机组原理范文
冷水机组原理范文冷水机组是一种用于制冷的设备，主要由压缩机、冷凝器、蒸发器和节流装置等主要部件组成。
其原理是利用压缩机将低温低压的制冷剂吸引、压缩和排放，使其产生高温高压，然后通过冷凝器将高温高压制冷剂冷却并转化为低温高压的饱和蒸汽，最后通过节流装置和蒸发器将饱和蒸汽变为低温低压制冷剂，从而达到制冷的目的。
首先，冷水机组中的压缩机起着核心作用，通常采用往复式或螺杆式压缩机。
当压缩机开始工作时，其活塞或螺杆会将低温低压的制冷剂吸引到压缩腔内，并随着活塞或螺杆的运动逐渐压缩制冷剂，从而增加其温度和压力。
接下来，高温高压的制冷剂将通过冷凝器进行冷却。
冷凝器通常是一个盛有水的管道或盘管，通过外界水或空气来冷却制冷剂。
当高温高压制冷剂进入冷凝器后，热量会通过管道或盘管的散热面传递给冷却介质，并逐渐冷却下来。
在散热的过程中，制冷剂会转化为低温高压的饱和蒸汽。
冷凝器冷却后的低温高压饱和蒸汽会通过节流装置进入蒸发器。
节流装置通常采用节流阀或毛细管，其主要作用是降低制冷剂的压力和温度，使其进入蒸发器时处于低温低压的状态。
当饱和蒸汽进入蒸发器后，它会与外界的空气或水接触，并通过热传递的方式将热量吸收，从而降低空气或水的温度。
最终，饱和蒸汽会转化为低温低压的制冷剂，并进入压缩机重新循环。
通过以上的循环过程，冷水机组能够实现对冷却介质（水或空气）进行制冷的目的。
通过不断的压缩和扩展制冷剂，制冷机组能够吸收和释放大量的热量，从而降低环境温度。
此外，冷水机组还可以通过恒温控制系统来自动调节冷却介质的温度，以满足不同的制冷需求。
总结起来，冷水机组通过压缩机、冷凝器、蒸发器和节流装置等主要部件构成的制冷循环系统，利用制冷剂的压缩和膨胀原理，将热量从冷却介质吸收并释放到外界，从而实现对冷却介质的制冷。
冷水机组在工业生产、空调系统和制冷设备等领域广泛应用，为人们提供了舒适和便利的工作和生活环境。

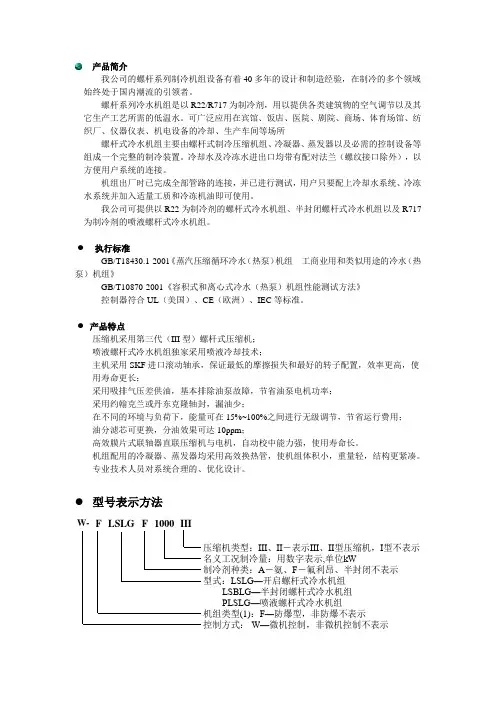

产品简介
产品简介我公司的螺杆系列制冷机组设备有着40多年的设计和制造经验，在制冷的多个领域始终处于国内潮流的引领者。
螺杆系列冷水机组是以R22/R717为制冷剂，用以提供各类建筑物的空气调节以及其它生产工艺所需的低温水。
可广泛应用在宾馆、饭店、医院、剧院、商场、体育场馆、纺织厂、仪器仪表、机电设备的冷却、生产车间等场所螺杆式冷水机组主要由螺杆式制冷压缩机组、冷凝器、蒸发器以及必需的控制设备等组成一个完整的制冷装置。
冷却水及冷冻水进出口均带有配对法兰（螺纹接口除外），以方便用户系统的连接。
机组出厂时已完成全部管路的连接，并已进行测试，用户只要配上冷却水系统、冷冻水系统并加入适量工质和冷冻机油即可使用。
我公司可提供以R22为制冷剂的螺杆式冷水机组、半封闭螺杆式冷水机组以及R717为制冷剂的喷液螺杆式冷水机组。
● 执行标准GB/T18430.1-2001《蒸汽压缩循环冷水（热泵）机组 工商业用和类似用途的冷水（热泵）机组》GB/T10870-2001《容积式和离心式冷水（热泵）机组性能测试方法》 控制器符合UL （美国）、CE （欧洲）、IEC 等标准。
● 产品特点压缩机采用第三代（III 型）螺杆式压缩机； 喷液螺杆式冷水机组独家采用喷液冷却技术；主机采用SKF 进口滚动轴承，保证最低的摩擦损失和最好的转子配置，效率更高，使用寿命更长；采用吸排气压差供油，基本排除油泵故障，节省油泵电机功率； 采用约翰克兰或丹东克隆轴封，漏油少；在不同的环境与负荷下，能量可在15%~100%之间进行无级调节，节省运行费用； 油分滤芯可更换，分油效果可达10ppm ；高效膜片式联轴器直联压缩机与电机，自动校中能力强，使用寿命长。
机组配用的冷凝器、蒸发器均采用高效换热管，使机组体积小，重量轻，结构更紧凑。
专业技术人员对系统合理的、优化设计。
● 型号表示方法1000IIILSBLG—半封闭螺杆式冷水机组压缩机类型：III 、II －表示III 、II 型压缩机，I 型不表示W-F F LSLG 名义工况制冷量：用数字表示,单位kW控制方式： W—微机控制，非微机控制不表示型式：LSLG—开启螺杆式冷水机组机组类型(1)：F—防爆型，非防爆不表示PLSLG—喷液螺杆式冷水机组制冷剂种类：A －氨、F －氟利昂、半封闭不表示螺杆冷水机组的名义工况：指冷却水进水温度为30℃、出水温度为34℃；冷冻水进水温度为12℃、出水温度为7℃。

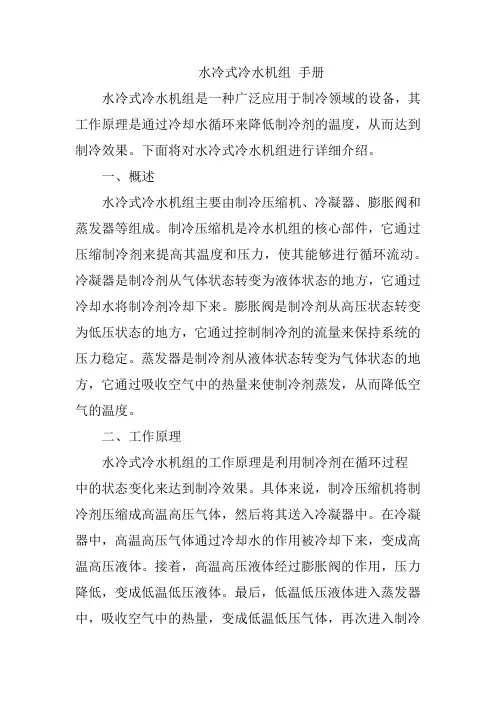

水冷式冷水机组 手册
水冷式冷水机组手册水冷式冷水机组是一种广泛应用于制冷领域的设备，其工作原理是通过冷却水循环来降低制冷剂的温度，从而达到制冷效果。
下面将对水冷式冷水机组进行详细介绍。
一、概述水冷式冷水机组主要由制冷压缩机、冷凝器、膨胀阀和蒸发器等组成。
制冷压缩机是冷水机组的核心部件，它通过压缩制冷剂来提高其温度和压力，使其能够进行循环流动。
冷凝器是制冷剂从气体状态转变为液体状态的地方，它通过冷却水将制冷剂冷却下来。
膨胀阀是制冷剂从高压状态转变为低压状态的地方，它通过控制制冷剂的流量来保持系统的压力稳定。
蒸发器是制冷剂从液体状态转变为气体状态的地方，它通过吸收空气中的热量来使制冷剂蒸发，从而降低空气的温度。
二、工作原理水冷式冷水机组的工作原理是利用制冷剂在循环过程中的状态变化来达到制冷效果。
具体来说，制冷压缩机将制冷剂压缩成高温高压气体，然后将其送入冷凝器中。
在冷凝器中，高温高压气体通过冷却水的作用被冷却下来，变成高温高压液体。
接着，高温高压液体经过膨胀阀的作用，压力降低，变成低温低压液体。
最后，低温低压液体进入蒸发器中，吸收空气中的热量，变成低温低压气体，再次进入制冷压缩机进行循环。
三、特点1.冷却效果好：水冷式冷水机组采用水作为冷却剂，因此其冷却效果非常好。
2.可靠性高：由于水冷式冷水机组采用机械制冷方式，因此其可靠性较高。
3.适用范围广：水冷式冷水机组可以适用于各种不同环境下的制冷需求。
4.节能环保：水冷式冷水机组采用高效节能技术，能够降低能源消耗和减少环境污染。
四、应用领域水冷式冷水机组广泛应用于各个领域，如工业制冷、商业制冷、家用空调等。
在工业领域中，水冷式冷水机组可以用于冷却各种设备和机器；在商业领域中，水冷式冷水机组可以用于调节室内温度和湿度；在家用领域中，水冷式冷水机组可以用于空调和冰箱等家用电器。
总之，水冷式冷水机组是一种高效、可靠、节能环保的制冷设备，广泛应用于各个领域。
随着科技的不断进步和创新，水冷式冷水机组将会更加高效、节能、环保。
数据中心(IDC机房)暖通设备-冷水机组介绍
数据中心(IDC机房)暖通设备-冷水机组介绍随着互联网行业的高速发展，数据中心的规模和能耗也在迅速增加。
为了解决这一问题，越来越多的数据中心开始采用冷冻水系统作为制冷系统，其中核心设备之一就是冷水机组。
冷水机组的主要作用是为数据中心提供低温冷冻水。
根据结构和工作原理的不同，冷水机组可以分为活塞式、螺杆式和离心式等几种形式。
其中，离心式冷水机组是中大型数据中心中常用的一种，由冷凝器、蒸发器、电动机、膨胀阀、齿轮、叶轮和预旋转导叶等组成。
冷水机组的制冷原理是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在蒸发器内吸收高温冷冻水中的热量，使水降温产生低温冷冻水后，通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与低温冷却水进行热交换，使冷却水吸收热量后通过水管将热量带出到外部的冷却塔散热。
离心式压缩的原理是电动机带动压缩机主轴叶轮转动，在离心力作用下，气体被甩到工作轮后面的扩压器中去。
气体因离心作用增加了压力，还可以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能，进一步增加了压力。
最后，需要注意的是冷水机组的油路冷却循环，其中开式电机和闭式电机的油路冷却方式也有所不同。
闭式电机采用低温制冷剂进行分流至电机冷却和油冷却系统。
制冷剂通过限流孔流进电机，电机冷却管路的支路上还设有一只限流孔和一只电磁阀。
当电机需要冷却时，电磁阀会开启，制冷剂流经限流孔，喷淋整个电机，并集中到电机室的底部排放回到蒸发器。
另一路制冷剂则流经油冷却系统，量由热力膨胀阀调节，通过限流孔始终保持一个最小流量。
膨胀阀上的温包感应冷却后流进压缩机到轴承的油温，由膨胀阀调节进油/制冷剂板式油冷却器的制冷量，制冷剂气化离开油冷却器后返回到蒸发器。
开式电机只存在油冷却系统的循环。
备用油槽在主机启动之前、运行期间和逐渐停转阶段，由变频驱动式油泵压入各轴承、齿轮和旋转面。
在压缩机顶部有一个重力供油式贮油槽，当电源发生故障机器逐渐停转时，由它提供润滑。
日立冷水机组技术资料
日立冷水机组技术资料日立冷水机组技术资料1. 引言日立冷水机组作为一种重要的制冷设备，广泛应用于工业、商业和住宅等领域。
它通过吸收热量，冷却空气或流体，从而为我们创造一个舒适和适宜的环境。
本文将深入探讨日立冷水机组的技术资料，包括其工作原理、技术参数和应用领域等。
2. 工作原理日立冷水机组是基于制冷循环原理运行的。
它由压缩机、冷凝器、蒸发器和节流装置等组成。
工作过程如下：2.1 压缩机压缩机是冷水机组的核心部件，它通过运作一个循环过程，将低温低压的制冷剂吸入，增加其温度和压力，然后将高温高压的制冷剂排出。
这个过程需要消耗电能。
2.2 冷凝器冷凝器是冷水机组中负责排热的设备。
它将高温高压的制冷剂引入，并通过冷却介质（通常是空气或水）的流动，使制冷剂的温度降低，从而释放热量。
2.3 蒸发器蒸发器是冷水机组中负责吸热的设备。
它通过降低制冷剂的压力，使其变成低温低压的态势。
在这个过程中，制冷剂吸收蒸发器外界的热量，将冷却介质的温度降低。
2.4 节流装置节流装置位于蒸发器和冷凝器之间，它的作用是控制制冷剂的压力和流动速度，以保持制冷系统的正常运行。
日立冷水机组的工作原理简单明了，通过这个循环过程，热量可以从一个区域转移到另一个区域，从而实现制冷效果。
3. 技术参数了解冷水机组的技术参数和性能指标对于购买和使用者来说非常重要。
以下是一些常见的日立冷水机组技术参数：3.1 制冷量制冷量是冷水机组的制冷能力，在某个特定条件下，制冷剂在单位时间内被蒸发或凝结释放的热量。
它通常以千瓦（kW）为单位。
3.2 COPCOP（Coefficient of Performance）是衡量冷水机组能源利用效率的指标。
它定义为制冷量与耗电量之比，数值越高则说明机组的能源利用效率越高。
3.3 噪音噪音是冷水机组在运行过程中产生的声音。
机组设备的噪音水平对于一些特定应用场景（如住宅）来说是非常重要的考量因素。
3.4 轴功率冷水机组的轴功率是指在运行过程中压缩机所消耗的电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）叶轮作旋转运动，运转平稳，振动小，噪声较低；
（4）制冷剂中不混有润滑油，蒸发器和冷凝器的传热性能好； （5）调节方便，在15～100％的范围内能较经济地实现无级调节；
（6）对材料强度、加工精度和制造质量要求严格；
（7）设备造价较高，但运行费用较低，维护费用低。
四、离心式冷水机组
4、结构
四、离心式冷水机组
二、活塞式冷水机组
3、结构——风冷式冷水机组：
二、活塞式冷水机组
4、工作过程——以风冷式冷水机组为例：
二、活塞式冷水机组
5、设计选型——水冷式冷水机组：
二、活塞式冷水机组
5、设计选型——风冷式冷水机组：
二、活塞式冷水机组
6、水路接管——以水冷式冷水机组为例：
三、螺杆式冷水机组
1、组成：螺杆制冷压缩机及其它制冷、控制设备 2、类型： 3、特点：
制 冷 技 术
制冷机组
冷水机组
制冷机组
空调机组
一、冷水机组概述
1、冷水机组：制冷系统机组化是现代制冷装置的发展方
向。冷水机组就是将制冷系统中的全部或 部分设备在工厂组装成一个整体，以水为 载体为用户提供所ቤተ መጻሕፍቲ ባይዱ要的冷量。
2、特点：1）结构紧凑、使用灵活、管理方便、质量可靠；
2）安装简便，能缩短施工周期，加快施工进度。 活塞式冷水机组
6、选型
1）水冷机组 2）风冷机组
三、螺杆式冷水机组
7、水路连接
水冷式冷水机组
风冷式冷水机组
四、离心式冷水机组
1、组成：离心制冷压缩机及其它制冷、控制设备
2、制冷剂要求： 过去使用 3、特点：
（1）结构紧凑，无气阀易损件，工作可靠，操作方便； （2）单机制冷量大、容量大，但工况范围比较狭窄； R11 R22 目前 被R123机组替代 被R134a机组替代
3、类型：螺杆式冷水机组
离心式冷水机组 涡旋式冷水机组
一、冷水机组概述
4、适应范围：
冷水机组 活塞式 制冷剂 单机制冷量 KW 52~580 性能系数 3.57~4.16
R22 R134a R22
R123
螺杆式
352~3870
250~10500 250~28150 1060~35200 <210
4.5~5.56
5.00~6.00 4.76~5.90
离心式
R134a R22
涡旋式
R22
4.00~4.35
二、活塞式冷水机组
活塞式压缩机 半封闭式 冷凝器 蒸发器 1、组成： 膨胀阀 连接管路 电控柜及其他附件 空调用冷水机组
水冷式冷水机组 风冷式冷水机组 全封闭式
2、类型：
低温用盐水机组
二、活塞式冷水机组
3、结构——水冷式冷水机组：
（1）结构简单，运动部件少，安装调试方便, 运行可靠，费用较低； （2）单机制冷量较大，容积效率高；
水冷式冷水机组
风冷式冷水机组
双螺杆冷水机组 单螺杆冷水机组
（3）制冷量可无级调节；
（4）润滑油系统复杂，耗油量较大； （5）加工精度和装配精度要求高。
三、螺杆式冷水机组
4、结构——水冷机组
三、螺杆式冷水机组
四、涡旋式冷水机组
4、风冷式涡旋冷水机组——1）结构
四、涡旋式冷水机组
4、风冷式涡旋冷水机组——2）型号
5、工作流程
四、离心式冷水机组
6、选型
四、涡旋式冷水机组
1、组成：涡旋式制冷压缩机及制冷和控制设备 2、类型：
水冷式涡旋冷水机组
风冷式涡旋冷水机组
四、涡旋式冷水机组
3、水冷式涡旋冷水机组——1）结构
四、涡旋式冷水机组
3、水冷式涡旋冷水机组——2）型号
四、涡旋式冷水机组
3、水冷式涡旋冷水机组——3）管路连接
4、结构——风冷机组
三、螺杆式冷水机组
5、工作过程：
螺杆式冷水机组典型流程 1－螺杆式制冷压缩 2－吸气过滤器 3－蒸发器 4－冷凝器 5－氟利昂干燥过滤器
6－油分离器 7－安全旁通阀 8－油冷却器 9－油粗滤器 10－油泵 11－油精滤器 12－油压调节阀 13－油分配器 14－四通阀
三、螺杆式冷水机组
