弱电系统安装流程
强弱电安装工程施工流程
强弱电安装工程施工流程1. 建设前准备在进行强弱电安装工程施工之前，需要进行一系列的准备工作，包括但不限于：- 对施工区域进行勘测和测量，确保施工计划与实际场地情况相符。
- 制定详细的工程施工方案，包括施工流程、工期计划、材料准备等。
- 确定施工所需的技术人员和施工队伍，对其进行培训和安全教育。
- 联系供应商，并在合理的时间范围内采购所需材料和设备。
2. 强弱电安装工程施工步骤2.1. 强电安装工程施工步骤- 安装电缆管道：根据设计方案和施工图纸，在墙壁和地面上开设合适的电缆穿墙孔和沟槽，铺设电缆管道。
- 安装接线盒和开关插座：根据设计方案，在合适的位置安装接线盒和开关插座，并进行电线连接。
- 安装电源箱或配电箱：根据设计方案，在适当的位置安装电源箱或配电箱，并连接电线和设备。
- 进行接地和绝缘检测：对所安装的电缆、接线盒等进行接地和绝缘检测，确保工程符合相关安全标准。
2.2. 弱电安装工程施工步骤- 安装网络线缆和电话线缆：根据设计方案，在合适的位置安装网络线缆和电话线缆，并进行连线。
- 安装监控设备和报警设备：根据设计方案，在适当的位置安装监控设备和报警设备，并进行连线和调试。
- 安装音视频设备：根据设计方案，在合适的位置安装音视频设备，并进行连线和调试。
- 进行系统测试和调试：对所安装的弱电设备进行系统测试和调试，确保其正常运行和联通。
3. 施工过程中的注意事项在强弱电安装工程施工过程中，需要注意以下事项：- 确保施工区域的安全：在施工期间，应设置明显的警示标识，确保工作区域的安全，防止事故发生。
- 遵守相关法律法规：在施工过程中，必须遵守国家和地方的相关法律法规，确保施工合法合规。
- 注意电气安全：在进行强弱电设备的安装和调试时，必须注意电气安全，避免触电事故的发生。
- 进行验收和记录：在工程施工完成后，应进行验收，并详细记录强弱电设备的安装情况和调试结果。
以上为强弱电安装工程施工流程的简要介绍，具体的施工步骤和注意事项应根据工程实际情况进行调整和补充。
弱电系统工程安装调试方案
弱电系统工程安装调试方案一、前言弱电系统工程安装调试是对建筑物内部弱电系统进行检测和调试的过程，包括电信、广播、监控、安防等系统。
良好的弱电系统工程安装调试方案对于确保系统设备正常运行，保障建筑物内部通信、传输、监控等网络的畅通和安全具有重要意义。
本文将详细介绍弱电系统工程安装调试方案的具体步骤和注意事项，以便工程师能够在实际工程中正确完成弱电系统的安装和调试工作。
二、准备工作1. 设备材料准备在进行弱电系统工程安装调试之前，需要对所需的设备和材料进行准备。
包括各类通信设备、电缆线路、连线工具等。
确保所选用的设备和材料符合工程设计标准和要求。
2. 工作人员配备安排专业的工程师和技术人员参与弱电系统工程的安装和调试工作。
工程师需具备相关的技术知识和经验，能够独立完成工程实施及调试工作。
3. 安全措施对于工程现场进行全面的安全检查和评估，确保施工过程中的安全。
配备相应的防护设备，并严格按照现场安全规范执行。
4. 建立工程档案在工程开始之前，需要建立工程实施的档案资料，包括工程设计文件、设备清单、验收标准等。
为工程后续的验收和维护提供参考依据。
三、安装工作1. 布线在进行弱电系统安装之前，首先需要进行电缆的布线工作。
根据设计要求和实际布线情况，对电缆进行合理的布局和连接。
2. 设备安装将各类通信设备、广播设备、监控设备等按照设计要求进行安装。
注意设备的固定和接线等工作，确保设备安装的牢靠和正确。
3. 调试接线在设备安装完成后，进行设备之间的连线和调试。
保证每一个设备的接线正确无误，可以正常连接，能够进行数据的传输和通信。
4. 综合布线测试完成设备安装后，需要对整个弱电系统进行综合布线测试。
包括信号的传输、通信质量、网络的连接等方面的检测。
确保每一个节点能够正常通信，数据传输正常稳定。
四、调试工作1. 设备调试完成设备安装和接线后，对每一台设备进行调试。
确认设备能够正常开机、运行，并能够按照设计要求进行工作。

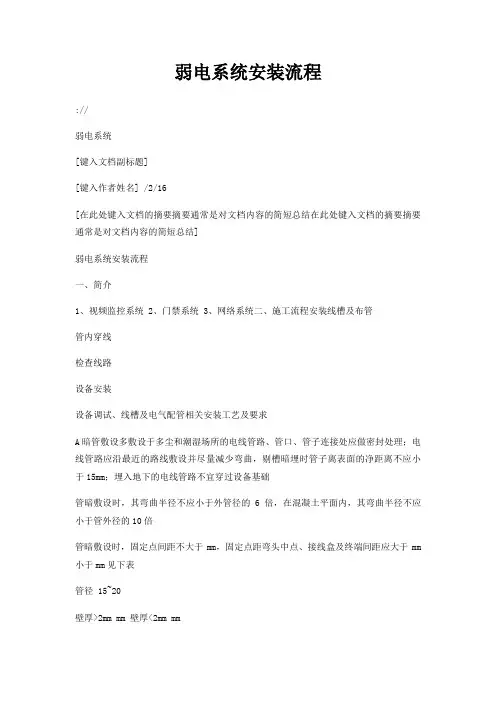

弱电系统安装流程
弱电系统安装流程://弱电系统[键入文档副标题][键入作者姓名] /2/16[在此处键入文档的摘要摘要通常是对文档内容的简短总结在此处键入文档的摘要摘要通常是对文档内容的简短总结]弱电系统安装流程一、简介1、视频监控系统2、门禁系统3、网络系统二、施工流程安装线槽及布管管内穿线检查线路设备安装设备调试、线槽及电气配管相关安装工艺及要求A暗管敷设多敷设于多尘和潮湿场所的电线管路、管口、管子连接处应做密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，剔槽暗埋时管子离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础管暗敷设时，其弯曲半径不应小于外管径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍管暗敷设时，固定点间距不大于mm，固定点距弯头中点、接线盒及终端间距应大于mm 小于mm见下表管径 15~20壁厚>2mm mm 壁厚<2mm mm25~32 mm mm32~40 mm mm50~65 mm /65以上 mm /D．管明敷设时其弯曲半径不应小于管外径的6倍当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍E预制加工时，例切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢:直径6mm；扁钢：30mm*3mm；角铁：25mm*25mm*3mm的规定2）支、吊架的固定方法：主要胀管法即在混凝土顶板打孔，用膨胀螺栓固定，和抱箍法即在钢结构梁柱时，用抱箍将支吊架固定G管路太长时必须加拉线盒，否则穿线会较困难，加拉线盒如下超过30米无弯时超过20米有一个弯时超过15米有两个弯时超过8米有两个弯时注：拉线盒用白面板封盖，其安装位置需排列美观整齐一致 H管入箱应一管一孔，管径与箱敲落孔应吻合，严禁开长孔管入箱时排列应整齐，间距均匀，箱与墙平齐 2、线槽安装A根据图纸要求沿标定线槽走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板等弹线或画线，并均匀等距画出支吊架位置B固定支点间距一般不应大于~2m，在进出接线盒、柜、转角、转弯和变形缝及丁字接头的三端mm以内应设固定支持点注：严禁使用木砖固定支架与吊架C电缆桥架水平敷设时，支撑跨距一般为~3m，电缆桥架垂直敷设时固定点间距不宜大于2m桥架弯通弯曲半径不大于mm时，应在弯通中部增设一个支、吊架D线槽、桥架的连接，一般使用连接片方颈螺栓固定，方颈螺栓的螺帽应在线槽、桥架的外侧，保证线槽、桥架内壁光滑线槽、桥架的接头处不应设于支架、墙或楼台板内E．桥架的接地，当设计允许利用桥架系统构成接地干线回路时，应符合下列要求：1、金属桥架及其支架引入或引出的金属电缆导管必须接地或接零可靠，且必须符合下列规范金属电缆桥架及其支架全长，与接地或接零干线相连接不小于2处，使整个桥架为一个电气通路非镀锌电缆桥架间连接的两端跨接铜芯接地线，接地线最小允许截面积不小于4平方毫米镀锌电缆桥架间连接板的两端可不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓、管内穿线的施工工艺及相关规定A放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮用力，以防损坏绝缘层或拉断线芯B断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒、及灯头盒内导线的预留长度为15CM；配电箱内的导线的预留长度为配电箱箱体周长的1/2；干线在分支处，可不剪断导线而直接做分支接头，光缆在设备端预留长度一般为5~10m C导线与带线的绑扎，当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固D在穿线前，应检查钢管各个管口的户口是否齐全，如有遗漏盒破损，均应补齐和更换，穿线时应注意以下几点、同一回路的导线必须穿在同一管内、不同回路，不同电压和交流与直流的导线，不得穿入同一管内、导线在变形缝，补偿装置应活动自如，导线应留有一定的余量E、缆线的弯曲半径应符合下列规定：非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍主干双绞线缆的弯曲半径应至少为电缆外径的10倍光缆的弯曲半径应至少为光缆外径的倍，在施工过程中应至少为20倍F、对绞线在信息插座相连时，必须按色标和线对顺序进行卡接插座类型，色标和编号应符TA、TB的规定如下图所示、线路检查及绝缘遥测A、接、焊、包全部完成后，应进行自检和互检B、绝缘遥测：导线线路的绝缘遥测一般选用V，摇动速度应保持在r/左右，读数应采用一分钟后的读数为宜、设备安装1机柜安放位置的选择规范A 安全性隐蔽，通风，最好有专用间，进出有限制B．可靠性有合适的电源接入点，有足够的电力保障，维护方便 C．可用性到各终端的线距在规范要求的范围以内 D．经济性到终端线距总量最小 2网络设备的安装规范A．网络设备应安装在固定的托架上；B．固定的托架一般应距地面mm以上；C．插入网络设备的电缆线要固定在托架或墙上，防止意外脱落 3终端设备安装步骤A．首先阅读设备手册和设备安装说明书B．设备开箱要按装箱单进行清点，对设备外观进行检查，认真详细地做好记录 C．设备就位D．逐台设备分别进行加电，做好自检E．逐台设备分别联到服务器上，进行联机检查，出现问题应逐一解决有故障的设备留在最后解决 F．安装系统软件，进行主系统的联调工作 G．安装各工作站软件，各工作站可正常上网工作 H．逐个解决遗留的所有问题I．用户按操作规程可任意上机检查，熟悉网络系统的各种功能 J．试运行开始视频监控系统一、分类主要分为：模拟型和网络型 1、模拟型视频监控系统、前端摄像系统、视频传输系统、视频控制系统、视频显示和记录系统前端摄像部分：为监控系统的前沿部分是整个系统的“眼睛”将监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及产生的图像信号质量将影响整个系统的质量传输部分：是系统的图像信号通道控制部分：是整个系统的“心脏”和“大脑”是实现整个系统功能的指挥中心显示部分：将传输过来的图像一一显示出来，并记录存盘 2、组织架构图3、拓补图1、摄像部分：由摄像机、镜头、防护罩、支架和云台组成注：摄像机选型2、传输部分：通常采用单模光纤和-75-5屏蔽视频同轴电缆结合方式传输，电源供电两种方式：V交流电源到各个监控点之后经适配器变为直流12V输出，第二种采用现场竖井内采用直流12V集中供电注：视频同轴电缆最远输出距离m 3、控制部分：通常控制线设计采用2*电缆4、显示部分：采用视频监控专用液晶监视器，记录系统设计采用16路数码硬盘录像机，设计整个硬盘录像系统可以连续保存录像资料15*24小时二、网络式监控系统同模拟型监控系统分为：前端摄像系统，视频传输系统，视频控制系统，视频显示和记录系统摄像系统：同模拟摄像部分 1、系统原理图3、传输部分：在不超出标准超五类屏蔽双绞线使用距离情况下从前端摄像系统到中间以太网交换机上通过超五类屏蔽双绞线连接至监控中心管理服务器，实现一线多用注：超五类线使用距离为：m电源传输：同模拟型视频监控4、视频显示及记录部分：在主控中心用嵌入式视频硬盘录像机进行录像通过连接投放到电视墙的监视器上，通过以太网交换机将硬盘录像机综合，再通过超五类双绞线连接到服务器上，使用相关厂家视频软件进行调试及管理门禁系统一、系统图二、系统组成1、门禁控制器2、读卡器3、电控锁4、管理主机2、门禁系统的系统接线方式结合系统图、电控锁与门禁控制器之间连线应为2*，但使用超五类双绞线也可以代替、读卡器与门禁控制器之间连接应为6*或4*使用超五类双绞线也可以代替、门禁控制器之间用RJ并联方式，引至中控室经RJ转RS转换器可以与中控电脑主机连接，完成系统的运行；第二种方法，门禁控制器用网线经以太网交换机连接至中控电脑，完成系统的运行管理3、门禁控制器与各种设备接线图我公司常用读卡器接线端子表注：声光控制线可以不接我公司常用门禁控制器对电控锁的接线端子表线定义标识公共端常开常闭 NC4、系统调试阶段。
弱电系统工程的施工工艺(最新)
弱电系统工程的施工工艺(最新)弱电系统工程的施工工艺1. 弱电系统工程的施工准备1.1 确定施工方案1.1.1 分析设计方案1.1.2 确定施工目标和要求1.2 确定施工队伍和人员1.2.1 配备专业技术人员1.2.2 分工协作1.3 准备施工所需材料和设备1.3.1 采购材料和设备1.3.2 编制材料清单2. 弱电系统工程的施工流程2.1 施工前期准备2.1.1 现场勘测和测量2.1.2 施工图纸确认2.2 布线施工2.2.1 安装走线架和线槽2.2.2 布置弱电线缆2.3 设备安装2.3.1 安装弱电设备2.3.2 进行接线和调试2.4 系统联调2.4.1 进行系统联调和测试2.4.2 修复和调整系统故障3. 弱电系统工程的施工质量控制3.1 施工现场管理3.1.1 建立施工现场管理制度 3.1.2 定期巡视和检查3.2 施工过程监控3.2.1 设立施工质量监控点 3.2.2 进行施工质量检测3.3 施工记录和整理3.3.1 记录施工过程和关键节点3.3.2 整理施工资料和成果4. 弱电系统工程的施工验收4.1 施工验收标准4.1.1 制定验收标准和要求4.1.2 确定验收指标和检测方法 4.2 施工质量检测4.2.1 进行施工质量检测4.2.2 处理施工质量问题4.3 施工资料整理和档案归档4.3.1 整理验收资料和报告4.3.2 档案归档和保存本文档涉及附件：附件1：施工图纸附件2：施工现场管理制度附件3：施工质量检测报告本文所涉及的法律名词及注释：1. 弱电系统：指低电压、低电流的电气系统，包括通信系统、安防监控系统、智能化控制系统等。
2. 施工工艺：指弱电系统工程施工的具体步骤和方法。
3. 施工准备：指施工前的各项准备工作，包括确定施工方案、配备人员和材料等。
4. 施工流程：指弱电系统工程从施工前期准备到施工完成的各个阶段和步骤。
5. 施工质量控制：指通过监控和检测，确保弱电系统工程施工质量符合要求。
弱电施工流程
弱电施工流程弱电施工流程弱电施工是指在建筑物内进行通讯、监控、安防等方面的设备安装和布线工作。
本文将详细介绍弱电施工的流程。
一、前期准备1.项目调研：了解客户需求，确定项目规模和施工标准。
2.设计方案：根据客户需求和实际情况，制定合理的设计方案。
3.材料采购：根据设计方案，采购所需的材料和设备。
4.人员配置：确定施工人员的数量和分工，确保施工进度和质量。
二、现场勘测1.现场勘测：对建筑物进行全面勘测，包括墙体结构、管道布局等情况。
2.制定施工图纸：根据勘测结果，制定详细的施工图纸，并与客户确认。
三、预埋管道及桥架安装1.预埋管道安装：根据设计方案，在墙体内预留出相应位置，埋入管道并固定好位置。
2.桥架安装：在天花板或地面上安装桥架，并将预埋管道引入桥架内。
确保桥架牢固、平整。
四、线缆敷设1.线缆敷设：根据设计方案，将线缆从桥架内引出，并沿着墙面或地面敷设。
2.保护措施：在敷设过程中，要注意保护好线缆，避免损坏或受潮。
五、接头处理1.接头处理：在需要连接的地方进行接头处理，确保连接牢固可靠。
2.标识标注：对每个接头进行标识和标注，方便后期检修和维护。
六、测试验收1.测试验收：对安装的设备进行测试和验收，确保功能正常。
2.调试优化：根据测试结果进行调试和优化，确保系统稳定可靠。
七、竣工交付1.竣工报告：编写详细的竣工报告，记录施工过程和成果。
2.交付客户：将项目交付客户，并进行培训和指导操作。
同时提供售后服务和技术支持。
以上就是弱电施工的全面详细流程。
在实际施工过程中，还需注意安全问题，加强现场管理，并与客户保持良好沟通。
只有做好每个环节的工作，才能确保弱电系统的质量和稳定性。
弱电系统工程施工工序
弱电系统工程施工工序第一步：施工前期准备1.1 确定施工方案在施工前期，需要根据设计图纸和施工要求，确定弱电系统工程的施工方案。
包括施工队伍组织、工程进度计划、材料设备准备等。
确保施工工作按照预定计划进行。
1.2 安全措施在施工现场进行安全定位，确保施工过程中的安全。
提前规划安全措施，做好安全技术交底，确保施工人员的安全。
1.3 现场勘测在施工现场进行勘测，对弱电系统工程的施工条件进行评估，包括管线敷设条件、设备安放位置、施工工艺等。
调整施工方案，确保施工顺利进行。
第二步：施工准备工作2.1 设备材料准备根据施工方案和设计要求，准备所需的设备和材料。
包括电缆线路、通信设备、安防设备等。
确保材料质量符合要求，数量齐全。
2.2 施工人员配备根据施工进度计划，配备足够的施工人员。
包括工程师、技术员、电工等。
确保施工人员具备相关的资质和经验，能够胜任施工任务。
2.3 施工设备准备准备所需的施工设备，包括施工工具、起重设备等。
确保施工设备齐全，符合安全要求，能够保障施工的顺利进行。
第三步：施工实施3.1 弱电线路敷设按照设计要求进行电缆线路的敷设。
根据室内布局，确定线路走向和敷设方法。
保证线路的安全可靠，避免干扰和受损。
3.2 设备安装调试安装弱电系统设备，包括通信设备、安防设备、监控设备等。
按照设备说明书进行调试，确保设备正常运行。
测试设备的连接和功能，保证系统稳定性和可靠性。
3.3 系统联调对完成的弱电系统进行联调测试。
对各设备进行相互连接，测试系统的整体功能。
并进行操作人员的技术培训，确保用户能够正确操作系统。
第四步：验收工作4.1 系统检查对已完成的弱电系统进行全面检查。
检查线路连接是否正确，设备运行是否正常，系统功能是否完整。
确保系统符合设计要求和施工标准。
4.2 安全评估对弱电系统的安全性进行评估。
检查系统的安全保护措施是否完善，是否存在安全隐患。
确保系统在运行过程中能够保障建筑物的安全。
4.3 验收交付完成系统的检查和评估后，进行验收工作。
智能化弱电系统安装施工工艺及方法
智能化弱电系统安装施工工艺及方法1，工艺流程：设备线缆检验→线管、桥架敷设→设备安装→线缆敷设→线缆终端安装→系统检测→竣工验收2，设备及材料检验：施工前应对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备、以及室专万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、使用功能及有关特殊要求，应符合设计规定。
A，电缆电气性能抽样测试，应符合产品出厂检验要求及相关规范规定。
B，网线、光纤特性测试应符合产品出厂检验要求及相关规范规定。
3，金属管安装：A，操作间的N个信息点，N个二+三孔插座，它们所用的六类屏蔽线与电源线，需要JDG金属Ф25管安抚与抗静电地板下。
其它N个应急灯使用的二+三孔插座需要安装到墙面彩钢板上，其高度为2.3M（应急灯安装高度为2.3m），专网、数据网机房各四个，操作间、UPS设备间各两个。
B，暗配管的转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。
在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
C，暗配管转弯的弯曲半径不应小于该管外径的6倍。
D，金属管施工工艺，按照《综合布线综系统设计与施工》GB50311-2007有关章节进行施工。
4、金属桥架安装：A，机房强电下布线，弱电以及配电柜电源线为上走线。
B，机房强电采用200*100mm桥架暗敷于抗静电地板下，弱电采用400*100mm（中间大隔层的其中50mm用于配电柜到各个数据网服务器机柜或专网屏蔽机柜的电源线连接PDU。
隔板间距为150mm,剩余200mm空间用于弱电布线使用）不锈钢网格桥架安装在吊顶下，其距抗静电地板高度为2.3M(上走线桥架不低于2.2M)，屏蔽机柜与服务器机柜高为2米，不锈钢网格桥架距机柜顶高度为30mm。
C，强电桥架一根从主楼如电口到两台UPS主机、再分别到两台配电柜与两台空调。
弱电安装流程及规范
弱电安装流程及规范弱电安装是指低电压电气设备的安装工作，包括通信、广播、监控、防盗系统等设备的安装和调试。
弱电安装流程及规范主要包括前期准备、设备安装、布线接线和调试等环节。
一、前期准备：1.工程规划：根据工程需要确定安装弱电设备的类型和数量，并设计合理的布局方案。
2.设备选型：根据工程需求选择适合的弱电设备，并确保设备的质量和性能符合标准要求。
3.材料采购：根据设备选型和工程规划确定所需材料，并按照合同要求采购。
二、设备安装：1.安装位置选择：根据工程规划确定设备的安装位置，确保设备不受外部干扰，并便于维护和检修。
2.固定安装：将设备固定在安装位置上，确保设备稳定可靠。
3.电源接入：根据设备的电源需求进行电源线的引入和连接，确保设备有稳定的电源供应。
4.接地保护：对设备进行接地，确保设备安全可靠。
5.整体接线：根据设备的接线要求进行接线工作，确保设备能够正常工作。
三、布线接线：1.布线规划：根据工程规划确定布线路径和布线方式，确保布线美观、整洁。
2.线管安装：根据布线规划，将线管安装在墙壁、天花板或地面上，保护布线。
3.线缆敷设：将线缆沿着线管敷设，确保线缆整齐、安全。
4.插座安装：根据设备的需求和布线规划，安装合适的插座，确保设备的电源供应。
5.接插件连接：根据设备的接口类型进行接插件的连接，确保信号传输通畅。
6.标识标注：对每个线缆和插座进行标识标注，便于识别和维护。
四、调试：1.设备调试：对设备进行初步调试，确保设备能够正常启动和工作。
2.系统联调：对各个设备进行联调，确保系统各部分之间能够正常通信和协同工作。
3.故障排除：对于发现的问题进行分析和排除，确保系统运行的稳定性和可靠性。
弱电安装规范：1.安全规范：必须符合国家和行业的安全规范，确保安装过程中不发生事故和事故的蔓延。
2.美观规范：布线应整齐、美观，线管和线缆应隐藏在墙壁或天花板内，尽量减少对室内装饰的影响。
3.可维护规范：设备的安装和接线应方便维修和检修，设备的布局应合理，方便人员进入和操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LNNSLNNSLNNSLNNS2016/2/16[在此处键入文档的摘要。
摘要通常是对文档内容的简短总结。
在此处键入文档的摘要。
摘要通常是对文档内容的简短总结。
]弱电系统安装流程一、简介1、视频监控系统2、门禁系统3、网络系统二、施工流程安装线槽及布管管内穿线检查线路设备安装设备调试（一）、线槽及电气配管相关安装工艺及要求A.暗管敷设多敷设于多尘和潮湿场所的电线管路、管口、管子连接处应做密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，剔槽暗埋时管子离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。
B.JDG管暗敷设时，其弯曲半径不应小于外管径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍C.JDG管暗敷设时，固定点间距不大于1000mm，固定点距弯头中点、接线盒及终端间距应大于150mm小于300mm。
见下表D．JDG管明敷设时其弯曲半径不应小于管外径的6倍。
当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍E.预制加工时，例（JDG电气配管）切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。
F.JDG钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢:直径6mm；扁钢：30mm*3mm；角铁：25mm*25mm*3mm的规定2）支、吊架的固定方法：主要胀管法即在混凝土顶板打孔，用膨胀螺栓固定，和抱箍法即在钢结构梁柱时，用抱箍将支吊架固定。
G.管路太长时必须加拉线盒，否则穿线会较困难，加拉线盒如下●超过30米无弯时●超过20米有一个弯时●超过15米有两个弯时●超过8米有两个弯时注：拉线盒用白面板封盖，其安装位置需排列美观整齐一致。
H.管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。
管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。
2、线槽安装A.根据图纸要求沿标定线槽走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板等弹线或画线，并均匀等距画出支吊架位置。
B.固定支点间距一般不应大于1.5~2m，在进出接线盒、柜、转角、转弯和变形缝及丁字接头的三端500mm以内应设固定支持点。
注：严禁使用木砖固定支架与吊架C.电缆桥架水平敷设时，支撑跨距一般为1.5~3m，电缆桥架垂直敷设时固定点间距不宜大于2m。
桥架弯通弯曲半径不大于300mm 时，应在弯通中部增设一个支、吊架。
D.线槽、桥架的连接，一般使用连接片方颈螺栓固定，方颈螺栓的螺帽应在线槽、桥架的外侧，保证线槽、桥架内壁光滑。
线槽、桥架的接头处不应设于支架、墙或楼台板内。
E．桥架的接地，当设计允许利用桥架系统构成接地干线回路时，应符合下列要求：1、金属桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规范1.1 金属电缆桥架及其支架全长，与接地或接零干线相连接不小于2处，使整个桥架为一个电气通路。
1.2 非镀锌电缆桥架间连接的两端跨接铜芯接地线，接地线最小允许截面积不小于4平方毫米。
1.3镀锌电缆桥架间连接板的两端可不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。
（二）、管内穿线的施工工艺及相关规定A.放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮用力，以防损坏绝缘层或拉断线芯。
B.断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒、及灯头盒内导线的预留长度为15CM；配电箱内的导线的预留长度为配电箱箱体周长的1/2；干线在分支处，可不剪断导线而直接做分支接头，光缆在设备端预留长度一般为5~10m。
C.导线与带线的绑扎，当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。
D.在穿线前，应检查钢管各个管口的户口是否齐全，如有遗漏盒破损，均应补齐和更换，穿线时应注意以下几点1.1、同一回路的导线必须穿在同一管内1.2、不同回路，不同电压和交流与直流的导线，不得穿入同一管内1.3、导线在变形缝，补偿装置应活动自如，导线应留有一定的余量。
E、缆线的弯曲半径应符合下列规定：1.1 非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。
1.2 屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍。
1.3 主干双绞线缆的弯曲半径应至少为电缆外径的10倍。
1.4 光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。
F、对绞线在信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接。
插座类型，色标和编号应符T568A、T568B的规定。
如下图所示。
（三）、线路检查及绝缘遥测A、接、焊、包全部完成后，应进行自检和互检。
B、绝缘遥测：导线线路的绝缘遥测一般选用500V，摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。
（四）、设备安装1.机柜安放位置的选择规范A 安全性。
隐蔽，通风，最好有专用间，进出有限制。
B．可靠性。
有合适的电源接入点，有足够的电力保障，维护方便。
C．可用性。
到各终端的线距在规范要求的范围以内。
D．经济性。
到终端线距总量最小。
2.网络设备的安装规范A．网络设备（路由器、交换机等）应安装在固定的托架上；B．固定的托架一般应距地面500mm以上；C．插入网络设备的电缆线要固定在托架或墙上，防止意外脱落。
3.终端设备安装步骤A．首先阅读设备手册和设备安装说明书。
B．设备开箱要按装箱单进行清点，对设备外观进行检查，认真详细地做好记录。
C．设备就位。
D．逐台设备分别进行加电，做好自检。
E．逐台设备分别联到服务器上，进行联机检查，出现问题应逐一解决。
有故障的设备留在最后解决。
F．安装系统软件，进行主系统的联调工作。
G．安装各工作站软件，各工作站可正常上网工作。
H．逐个解决遗留的所有问题。
I．用户按操作规程可任意上机检查，熟悉网络系统的各种功能。
J．试运行开始。
视频监控系统一、分类主要分为：模拟型和网络型1、模拟型视频监控系统1.1、前端摄像系统1.2、视频传输系统1.3、视频控制系统1.4、视频显示和记录系统前端摄像部分：为监控系统的前沿部分是整个系统的“眼睛”将监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及产生的图像信号质量将影响整个系统的质量。
传输部分：是系统的图像信号通道。
控制部分：是整个系统的“心脏”和“大脑”是实现整个系统功能的指挥中心显示部分：将传输过来的图像一一显示出来，并记录存盘。
2、组织架构图3、拓补图1、摄像部分：由摄像机、镜头、防护罩、支架和云台组成注：摄像机选型2、传输部分：通常采用单模光纤和SYV-75-5屏蔽视频同轴电缆结合方式传输，电源供电两种方式：220V交流电源到各个监控点之后经适配器变为直流12V输出，第二种采用现场竖井内采用直流12V集中供电。
注：视频同轴电缆最远输出距离300m.3、控制部分：通常控制线设计采用RVVP2*1.0电缆。
4、显示部分：采用视频监控专用液晶监视器，记录系统设计采用16路数码硬盘录像机，设计整个硬盘录像系统可以连续保存录像资料15*24小时。
二、网络式监控系统同模拟型监控系统分为：前端摄像系统，视频传输系统，视频控制系统，视频显示和记录系统。
摄像系统：同模拟摄像部分1、系统原理图3、传输部分：在不超出标准超五类屏蔽双绞线使用距离情况下从前端摄像系统到中间以太网交换机上通过超五类屏蔽双绞线连接至监控中心管理服务器，实现一线多用。
注：超五类线使用距离为：100m。
电源传输：同模拟型视频监控4、视频显示及记录部分：在主控中心用嵌入式视频硬盘录像机进行录像通过VGA连接投放到电视墙的监视器上，通过以太网交换机将硬盘录像机综合，再通过超五类双绞线连接到服务器上，使用相关厂家视频软件进行调试及管理。
门禁系统一、系统图二、系统组成1、门禁控制器2、读卡器3、电控锁4、管理主机2、门禁系统的系统接线方式结合系统图2.1、电控锁与门禁控制器之间连线应为RVV2*0.75，但使用超五类双绞线也可以代替。
2.2、读卡器与门禁控制器之间连接应为RVV6*0.75或RVV4*0.75,使用超五类双绞线也可以代替2.3、门禁控制器之间用RJ485并联方式，引至中控室经RJ485转RS232转换器可以与中控电脑主机连接，完成系统的运行；第二种方法，门禁控制器用网线经以太网交换机连接至中控电脑，完成系统的运行管理。
3、门禁控制器与各种设备接线图我公司常用读卡器接线端子表注：声光控制线可以不接。
我公司常用门禁控制器对电控锁的接线端子表4、系统调试阶段4.1、门禁控制器都有自己的“SN”码安装完成后需记下每个控制箱的位置，在安装完门禁管理软件后，需对现场每个箱子进行注册，注册成功后管理软件会显示设备在线，最终实现门禁系统的运行。
网络及电话系统1、网络拓补图2、根据网络拓补图可以看出网络系统主要分为：前端网络发送设备即路由器，中间传输设备即以太网交换机，末端接口即信息插座组成。
3、网络系统的传输主要通过超五类双绞线以及光纤。
具体的布线方式已在前面给出说明。
