简单电压比较器共61页
模电课件电压比较器
减小失调电压与失调电流
失调电压与失调电流是电压比较器的重要参数，减小失调电压与失调电 流可以提高比较器的性能。
通过优化工艺和版图设计，可以减小失调电压与失调电流。例如，采用 对称的结构设计、优化器件尺寸和比例等措施，都可以减小失调电压与 失调电流。
在实际应用中，可以通过校准和补偿技术，对失调电压与失调电流进行 补偿，提高比较器的性能。
在传感器信号处理中的应用
模拟-数字转换
01
电压比较器在传感器信号处理中用于模拟-数字转换，将模拟信
号转换为数字信号，便于计算机处理和传输。
阈值感器的输出信号是否超过预设阈值，从
而触发相应的动作或报警。
数据采集与处理
03
电压比较器在传感器数据采集系统中用于比较和筛选数据，确
未来电压比较器的研究和发展需要关 注环保和可持续发展，推广绿色电子 技术，减少对环境的影响。
THANKS
感谢观看
较大的失调电压和失调电流会影响电压比较器的精度和性能。
响应时间与带宽
响应时间
带宽与响应时间的关系
电压比较器对输入信号的响应速度， 即输出电压从一种状态跳变到另一种 状态所需的时间。
带宽越宽，响应时间越短；带宽越窄， 响应时间越长。
带宽
描述了电压比较器的频率响应特性， 即电压比较器能够处理的最高频率信 号。
03
电压比较器的电路实现
差分输入的电压比较器
差分输入电压比较器是一种常见的电压比较器，其特点是输入信号为差分信号， 可以有效地抑制共模干扰。
差分输入电压比较器通常由运算放大器组成，其工作原理是将差分信号输入到运 放的反相输入端和同相输入端，通过运放的放大作用，将差分信号转换为单端信 号，并进行比较。
《电压比较器 》课件
电压比较器通常由运算放大器（OpAmp）或差分放大器构成，其工作原 理基于运算放大器的非线性特性。
电压比较器的应用场景
电压比较器在各种电子设备和系 统中广泛应用，如模拟-数字转 换器、自动控制系统、传感器接
口等。
在电源管理中，电压比较器用于 检测电源电压是否正常，从而保 护电路免受过压或欠压的损害。
电压比较器的电源电路设计
电源电压范围
电源电路应能够提供稳定的电源 电压，以满足电压比较器的正常
工作需求。
电源噪声抑制
为了减小电源噪声对比较器性能的 影响，电源电路应具有噪声抑制功 能。
电源效率
为了降低能耗和提高系统稳定性， 电源电路应具有较高的电源效率。
04
电压比较器的应用实例
电压比较器在信号处理中的应用
电压比较器的线性工作范围问题
总结词
线性工作范围是电压比较器的重要性能指标，如果超出其线性范围，电压比较器的输出可 能失真或不稳定。
详细描述
电压比较器的线性工作范围受到其内部电路设计和制造工艺的限制。当输入信号的幅度超 过一定范围时，电压比较器的输出可能不再是理想的阶跃信号，而是出现失真或振荡现象 。
未来电压比较器的发展方向
研究新型的电压比较器结构和设计方 法，以提高性能和降低成本。
加强电压比较器的智能化和自适应控 制研究，以提高其适应性和应用范围 。
探索电压比较器与其他电子器件的集 成和优化，以实现更小尺寸和更高可 靠性的系统。
拓展电压比较器的应用领域，如物联 网、人工智能、新能源等新兴领域， 以满足不断增长的市场需求。
阈值检测
在自动控制系统中，电压比较器用于检测系统参数是否超过预设 阈值，从而触发相应的控制动作。
调节系统
电压比较器课件
电压比较器是一种电子器件，用于比较两个电压信号的大小。它常用于自动 控制系统、电源管理和传感器接口等领域，具有高精度性能、快速响应时间 和低功耗小尺寸的优势。
什么是电压比较器
电压比较器是一种电子器件，用于比较两个电压信号的大小。它可以判断哪 个电压较大或较小，并产生相应的输出信号。
电压比较器的特点和优势
1 高精度性能
2 快速响应时间
电压比较器具有较高的 精度和稳定性，能够准 确判断电压信号的大小。
电压比较器能够快速响 应输入信号的变化，实 时进行比较并输出相应 的结果。
3 低功耗和小尺寸
电压比较器通常采用低 功耗设计，适用于需要 长时间工作和有限空间 的应用场景。
电压比较器的设计和选型考虑因素
1 输入电压
考虑需要比较的电压范围和电压级别，选择适合的电压比较器。
根据输入电压与参考电压 的关系，具有不同的输出 方向。
窗口型电压比较器
可以设定上下门限，判断 输入电域
1 自动控制系统
电压比较器广泛应用于自动控制系统中，如温度控制、电机控制等。
2 电源管理
可以用于电源电压监测和电池电压保护等电源管理任务。
3 传感器接口
电压比较器常用于传感器接口电路，用于判断传感器信号的强度或触发阈值。
电压比较器的原理和结构
1 原理
电压比较器基于比较输入电压与参考电压的大小关系，利用放大器、比较器和反馈网络 等组成。
2 结构
一般包括输入端、输出端、电源端和参考电压输入端等组成部分。不同的类型有不同的 内部结构。
常见的电压比较器类型
开关型电压比较器
具有两个输出状态，输出 完全接通或接断。
定向型电压比较器
电压比较器解读课件
总结词
电压比较器在传感器接口中起到信号调 理的作用。
VS
详细描述
传感器输出的信号通常比较微弱，电压比 较器可以将这些微弱的信号进行放大或缩 小，使其满足后续电路的需求，实现传感 器与后续电路的接口匹配。
BIG DATA EMPOWERS TO CREATE A NEW ERA
THANKS
感谢观看
现，以减小外界干扰对电路的影响。
选择合适的电压比较器型号
要点一
总结词
要点二
详细描述
不同的应用场景需要选择不同类型的电压比较器，需要根 据实际需求选择合适的型号。
选择电压比较器型号时需要考虑其输入输出范围、精度、 功耗、工作频率、噪声性能等参数，以及电路的接口方式 和封装形式等因素，以确保电路的正常运行和性能要求。
在自动控制系统中，电压比较器 用于比较设定值与实际值，根据 比较结果输出相应的控制信号， 以调节系统的运行状态。
在信号处理中的应用
总结词
电压比较器在信号处理中用于信号的阈值检测和滤波。
详细描述
电压比较器在信号处理中，可以将信号进行阈值检测，提取出高于或低于某一阈值的信号，从而实现信号的筛选 和滤波。
需求。
抗干扰设计
抗干扰设计是电压比较器电路设计中非常重要的一环，它能够提高电压比较器的稳 定性。
常见的抗干扰设计包括加装滤波器、使用屏蔽线等措施，以减小外界噪声对电压比 较器的影响。
抗干扰设计还需要考虑电源噪声的影响，可以通过加装去耦电容等方式来减小电源 噪声对电压比较器的影响。
电源设计
电源设计是电压比较器电路设计 中不可或缺的一环，它能够为电 压比较器提供稳定的电源电压。
模电课件8.4电压比较器-文档资料
比较器是将一个模拟电 压信号与一个基准电压相比较 的电路。 常用的幅度比较电路有电 压幅度比较器、窗口比较器和 具有滞回特性的比较器。这些 比较器的阈值是固定的，有的 只有一个阈值，有的具有两个 阈值。
8.4.1 固定幅度比较器 8.4.2 滞回比较器 8.4.3 窗口比较器 8.4.4 比较器的应用
v O 始终等于 V om 当 v I 逐渐减小，且 vI V'T以前， ， 因此出现如图8.33(b)所示的特性曲线。
回差电压 V ：
V V T V'T R2 V V om om R 1 R 2
图8.33(b)滞回比较电路 的传输特性
8.4.3 窗口比较器
窗口比较器的电路如图8.34所示。电路由两个幅 度比较器和一些二极管与电阻构成。
8.4.1 固定幅度比较器
(1) 过零比较器和电压幅度比较器
过零电压 比较器是典型 的幅度比较电 路，它的电路 图和传输特性 曲线如图8.31 所示。
(a) (b) (a)电路图 (b)传输特性曲线
图8.31 过零电压比较器
将过零电压比较器的一个输入端从接地改接到 一个电压值VREF 上 , 就得到电压幅度比较器，它的 电路图和传输特性曲线如图8.32所示。
图8.34 窗口比较器
8.4.4 比较器的应用
比较器主要用来对输入波形进行整形，可以将不规
则的输入波形整形为方波输出,其原理图如图8.36所示。
(a) 正弦波变换为矩形波 (b) 有干扰正弦波变换为方波 图8.36 用比较器实现波形变换
R V R 1 REF 2 V V T om R R R R 1 2 1 2
当输入电压 vI ≥VT
电压比较器原理
电压比较器原理

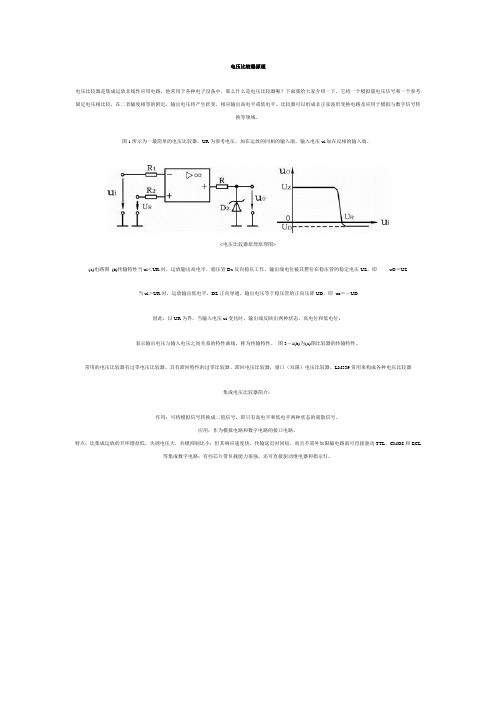

电压比较器是集成运放非线性应用电路，他常用于各种电子设备中，那么什么是电压比较器呢？下面我给大家介绍一下，它将一个模拟量电压信号和一个参考固定电压相比较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。
比较器可以组成非正弦波形变换电路及应用于模拟与数字信号转
换等领域。
图1所示为一最简单的电压比较器，UR为参考电压，加在运放的同相的输入端，输入电压ui加在反相的输入端。
<电压比较器原理原理图>
(a)电路图(b)传输特性当ui＜UR时，运放输出高电平，稳压管Dz反向稳压工作。
输出端电位被其箝位在稳压管的稳定电压UZ，即uO＝UZ
当ui＞UR时，运放输出低电平，DZ正向导通，输出电压等于稳压管的正向压降UD，即uo＝－UD
因此，以UR为界，当输入电压ui变化时，输出端反映出两种状态，高电位和低电位。
表示输出电压与输入电压之间关系的特性曲线，称为传输特性。
图3－1(b)为(a)图比较器的传输特性。
常用的电压比较器有过零电压比较器、具有滞回特性的过零比较器、滞回电压比较器，窗口（双限）电压比较器。
LM339常用来构成各种电压比较器
集成电压比较器简介：
作用：可将模拟信号转换成二值信号，即只有高电平和低电平两种状态的离散信号。
应用：作为模拟电路和数字电路的接口电路。
特点：比集成运放的开环增益低，失调电压大，共模抑制比小；但其响应速度快，传输延迟时间短，而且不需外加限幅电路就可直接驱动TTL、CMOS和ECL
等集成数字电路；有些芯片带负载能力很强，还可直接驱动继电器和指示灯。
电压比较器讲义
电压比较器讲义幻灯片1尊敬的各位专家评委，上午好！我试讲的内容为模拟电子技术中的电压比较器一节。
下面我可以我的本次试讲幻灯片2在上一节课中我们分析了一阶、二阶有源滤波器的工作原理、幅频特性以及有源滤波器在实际中的应用，那么在本次课中，我们学习模拟电子技术中另一类比较重要而且应用很广泛的电路-电压比较器。
我们将从三个方面阐述本次课的内容：1、简单的电压比较器；2、滞回电压比较器；3、集成电压比较器。
幻灯片3在讲述本节课内容之前，我们来思考这样的一个问题？在实际工业应用中，某些大功率器件如晶闸管、功率MOS、GTO等器件，它们在工作时都要产生大量的热量，如果不及时散发出去将会导致功率器件损坏，通常，我们采用散热片和散热风扇来保证它们的正常工作，那么这就涉及到一个问题，如何设计简单可行的散热风扇自动控制电路呢？通过本节课的学习我相信大家会有对此设计有一个更深入的认识和理解。
幻灯片4首先我们了解一下电压比较器的几个基本理论电压比较器的作用时用来比较两个输入电压的大小关系，它是通过输出电压的高电平或低电平；来表示两个输入电压的大小关系。
电压比较器的输入电压通常是模拟信号，一般有两路，一路为参考电压信号，一路为要比较的输入电压信号，它的输出只有两种可能的状态：高电平或低电平。
我们看电压比较器的输入时模拟信号而输出时表示高低电平的数字信号，那么它就可以用来作为模拟信号与数字信号转换的基本电路，作为模拟电路和数字电路的接口，广泛应用于模拟信号/数字信号变换、数字仪表、自动控制和检测技术领域，另外也是波形产生和变换的基本单元电路。
电压比较器可以由集成运放及其附加电路组成，在实际上也可以采用专用的集成电压芯片。
下面我们看一下组成电压比较器的集成运放具有哪些特性?幻灯片5组成电压比较器的集成运放假定它工作在理想状态，它一般工作在非线性区，满足以下的三个关系：当集成运放的同相端的电压大于反相端的电压的时候，集成运放输出为高电平，集成运放趋向于正向饱和，当集成运放的同相端的电压等于反相端的电压的时候，这时集成运放的输出状态是不定的，它要发生状态上的跳转，或者从低电平跳变到高电平，或者从高电平跳变到低电平，那么，同相端电压等于反相端电压比较器状态发生跳转，此时，是我们分析电压比较器的状态变化的重要依据。
《电压比较器的应用》课件
在绘制完版图后，检查版图是否符合设计规则， 确保版图的正确性和可制造性。
电压比较器的仿真与测试
建立仿真模型
根据电路设计和版图布局，建立电压比较器的仿真模 型。
进行仿真测试
使用仿真软件对电压比较器进行仿真测试，观察电路 的性能指标是否满足设计要求。
进行实际测试
在实际环境中，搭建测试平台对电压比较器进行实际 测试，验证其性能和可靠性。
研究方向二
研究电压比较器的数字化控制技术，实现智能化 和自适应调节。通过引入数字信号处理技术，对 电压比较器的输出信号进行数字化处理，提高其 抗干扰能力和稳定性。
研究方向四
研究电压比较器的可靠性技术，以提高其在复杂 环境下的稳定性和可靠性。通过加强器件可靠性 设计、优化电路布局和布线等措施，提高电压比 较器的抗干扰能力和稳定性。
选择合适的比较器芯片
根据输入信号范围、精度要求和功耗等因素，选择合适的比较器芯 片。
设计比较器电路
根据比较器芯片的规格书，设计比较器电路，包括输入级、放大器 和输出级等部分。
电压比较器的版图设计
设计版图布局
根据电路设计，合理规划版图布局，确保电路元 件之间的连接关系正确、紧凑。
绘制版图
使用EDA工具，按照电路元件的连接关系，逐一 绘制每个元件的版图。
详细描述
功耗是指电压比较器在工作过程中所消耗 的能源量，通常以功率或能量消耗来表示 。功耗的大小直接影响到比较器的发热、 效率以及电源的负载能力。在节能减排和 绿色环保的背景下，功耗已经成为评价电 子设备性能的重要指标之一。
04
电压比较器的设计与实现
电压比较器的电路设计
确定输入信号范围
根据应用需求，确定电压比较器的输入信号范围，以便选择合适 的比较器芯片或自行设计电路。
电压比较器
uI R1 _ + UB R2 R3 (a) 电路图 图9.32 具有滞回特性的比较器 ±UZ DZ R4 uO
[例2] 例 • 电路及参数如图 电路及参数如图9.33(a)所示。设UZ=±5V，输 所示。 所示 ± ， 入电压是振幅为5V的正弦波 如图9.33(b)所示。 的正弦波， 所示。 入电压是振幅为 的正弦波，如图 所示 试画出输出电压的波形。 试画出输出电压的波形。
+UOm O -UOm UR
理想
UI
实际
(b)传输特性 传输特性 图9.30 简单电压比较器
• 例 如 ， 若 AOd=l03 ， UOm=l0V ， 则 UI 要 比 UR 低 l0mV 时 ， 输 出 才 能 达 到 +UOm ； UI 要 比 UR 高 l0mV时，UO才能达到 Om。这意味 I与UR相差 才能达到-U 这意味U 时 以内， ±l0mV以内 ， 该比较器不能很好地判断 I 大小 。 以内 该比较器不能很好地判断U 大小。
uI R1 15kΩ + UB 10kΩ UR=2V R2 R3 10kΩ (a) 电路图 图9.33例2图 例 图 1kΩ ±UZ DZ _ R4 uO 5 0 -5 (b) 输入波形 uI(V)
ωt
解： • 当uI由负向正变化时，门限电压 由负向正变化时，
R2 10 UB1 = (UZ −UR ) +UR = (5 − 2) + 2 = 3.5(V) R2 + R3 10 +10
9.4.1简单电压比较器 简单电压比较器
常用的电压比较器
常用的电压比较器1. 介绍电压比较器是一种常用的电子元件，用于比较两个电压的大小。
它可以将输入电压与参考电压进行比较，并输出一个高电平或低电平的信号，以表示两个电压的大小关系。
电压比较器广泛应用于模拟电路和数字电路中，常见的应用包括电压检测、电压判断、电压比较等。
2. 常见类型2.1 简单比较器简单比较器是最基本的电压比较器之一，通常由一个运算放大器和一些电阻、电容等元件构成。
它的输入端连接输入电压，输出端连接一个开关或其他负载。
当输入电压大于参考电压时，输出为高电平；反之，输出为低电平。
2.2 差分比较器差分比较器是另一种常见的电压比较器类型，它利用差分放大器的特性进行比较。
差分比较器具有高增益和高速度的特点，适用于需要高精度和高速度的应用场合。
差分比较器常用于模拟信号处理、模拟信号采样等领域。
2.3 窗口比较器窗口比较器是一种特殊的电压比较器，它可以同时比较两个参考电压之间的电压范围。
窗口比较器常用于电压监测、电压保护等应用中，可以判断输入电压是否在指定的范围内，并输出相应的信号。
3. 常用芯片3.1 LM324LM324是一种常用的运算放大器芯片，可以用作简单比较器。
它具有低功耗、高增益、宽工作电压范围等特点，适用于多种应用场合。
3.2 LM311LM311是一种高速差分比较器芯片，具有高速度、高增益、宽工作电压范围等特点。
它常用于需要高精度和高速度的应用，如模拟信号处理、模拟信号采样等。
3.3 LM393LM393是一种窗口比较器芯片，可以同时比较两个电压范围。
它具有低功耗、高精度、宽工作电压范围等特点，适用于电压监测、电压保护等应用。
4. 使用注意事项在使用电压比较器时，需要注意以下几点：1.输入电压范围：确保输入电压在比较器的工作范围内，避免超过最大工作电压或低于最小工作电压。
2.输入偏置电流：比较器的输入端通常有一个微小的偏置电流，需要根据具体应用进行补偿或考虑对电路性能的影响。
3.输出电流能力：根据需要选择适当的输出电流能力，以确保能够驱动所连接的负载。
