三元乙丙防水卷材施工工艺标准
“三元乙丙橡胶自粘防水卷材聚合物水泥湿铺工法
“三元乙丙橡胶自粘防水卷材聚合物水泥湿铺工法三元乙丙橡胶自粘防水卷材聚合物水泥湿铺工法一、简介三元乙丙橡胶自粘防水卷材聚合物水泥湿铺工法是一种新型的建筑防水材料应用工艺。
该工法以三元乙丙橡胶自粘防水卷材为主体，采用聚合物水泥湿铺工法将其粘结在基底上，形成一层均匀、致密且具有优异防水性能的防水层。
二、工法步骤1. 基底处理：首先对基底进行清洁处理，将杂物、灰尘等清除干净。
然后修补基底上的不平整处，并确保基底平整、干燥且无显著裂缝。
2. 甲乙两胶涂布：将聚合物水泥密封涂胶均匀地涂布在基底上，建议涂布两遍，使其与基底完全粘结。
待第一遍涂布干燥后，进行第二遍涂布。
3. 聚合物水泥湿铺：在甲乙两胶涂布完全湿润的状态下，将三元乙丙橡胶自粘防水卷材平铺在涂布的胶液表面，并用轧压器械将其均匀压实。
要确保卷材的平整和紧密粘结。
4. 密封处理：卷材的铺贴完成后，进行密封处理，封住卷材的接缝，避免水的渗透。
可以使用聚合物水泥密封胶进行涂布封住。
确保接缝处无空洞或破损。
5. 表面处理：防水层固化后，进行表面处理。
可以采用刮涂、磨光或喷涂等方式，使其表面平整、光滑。
三、工艺特点1. 优异的防水性能：该工法采用了三元乙丙橡胶自粘防水卷材作为主体材料, 具有出色的防水性能，能够有效地隔离地表水和地下水的渗透，提供可靠的防水保护。
2. 灵活多样的施工方式：该工法适用于多种基底材料，如混凝土、砖石、铁板等，且可根据具体情况选择湿铺或干铺方式施工，具有较大的施工灵活性。
3. 快速施工，效率高：相比传统的防水材料施工工艺，该工法施工速度快，操作简便，大大提高了施工效率。
4. 可持续发展：该工法采用了聚合物水泥湿铺工法，减少了对资源的消耗，减少了对环境的污染，符合可持续发展的理念。
四、应用领域该工法适用于各类建筑物的防水工程，包括商业建筑、居民楼宇、地下室、地下车库等。
它可以应用于建筑物的地下防水，屋面防水，墙体防水等多个防水领域。
五、工法的优缺点优点：1. 防水性能优异，可靠性高；2. 施工效率高，节约时间；3. 施工方式灵活，适用范围广；4.符合可持续发展理念。
三元乙丙卷材施工方法
三元乙丙卷材施工方法一、施工前准备1. 施工现场应保持干净、平整、无杂物，为卷材铺设提供良好的施工环境。
2. 检查三元乙丙卷材是否完好无损，无气泡、无折痕、无破损等现象。
3. 确保施工工具齐全，如刮板、压辊、美工刀等，以便于施工操作。
4. 在底涂处理前，应对基层进行检查和处理，确保基层干燥、平整、干净。
二、底涂处理1. 使用专用的底涂材料进行底涂处理，按照说明书调配底涂比例，搅拌均匀。
2. 用刮板将底涂材料均匀地刮涂在基层上，使其与基层充分粘结。
3. 等待底涂干燥，一般需要等待2-3小时。
三、卷材铺设1. 将三元乙丙卷材放置在施工现场，检查卷材是否有破损或缺陷。
2. 将卷材展开，并将其与基层粘结在一起。
注意卷材的平整度和粘贴牢固。
3. 用刮板和压辊将卷材压实，确保卷材与基层充分粘结。
4. 在卷材搭接处留出2-3cm的空隙，并使用专用胶进行粘结。
5. 按照设计要求进行卷材的铺设，确保卷材铺设平整、顺直、无起泡现象。
6. 在卷材铺设过程中，应随时检查卷材的铺设质量，如有问题及时进行处理。
7. 在完成铺设后，应进行一次全面的检查，确保卷材铺设质量和防水效果。
四、中涂处理1. 在三元乙丙卷材铺设完成后，进行中涂材料的处理。
2. 根据中涂材料的说明书调配比例，搅拌均匀。
3. 用刮板将中涂材料均匀地刮涂在已铺设好的卷材上，使其与卷材充分粘结。
4. 等待中涂干燥，一般需要等待2-3小时。
5. 在中涂干燥后，进行表面处理，使表面光滑、平整、易于粘结。
6. 在表面处理过程中，应注意保护已完成的防水层，避免损坏或污染。
7. 在完成表面处理后，应进行一次全面的检查，确保防水层的质量和效果。
8. 在防水层检查和验收合格后，可以进行后续的施工操作。
9%左右。

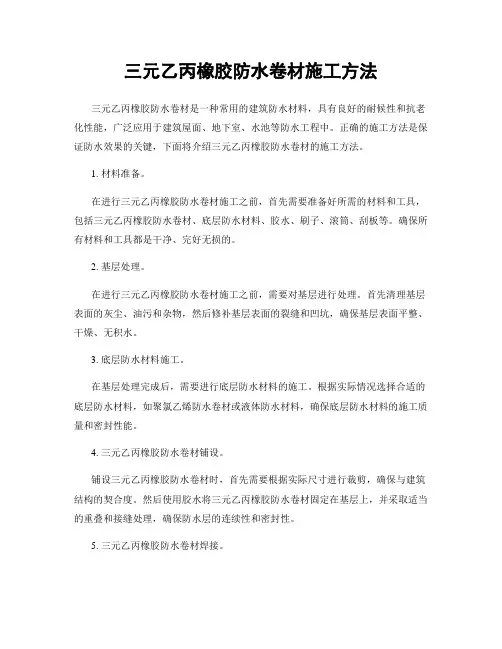

三元乙丙橡胶防水卷材施工方法
三元乙丙橡胶防水卷材施工方法三元乙丙橡胶防水卷材是一种常用的建筑防水材料，具有良好的耐候性和抗老化性能，广泛应用于建筑屋面、地下室、水池等防水工程中。
正确的施工方法是保证防水效果的关键，下面将介绍三元乙丙橡胶防水卷材的施工方法。
1. 材料准备。
在进行三元乙丙橡胶防水卷材施工之前，首先需要准备好所需的材料和工具，包括三元乙丙橡胶防水卷材、底层防水材料、胶水、刷子、滚筒、刮板等。
确保所有材料和工具都是干净、完好无损的。
2. 基层处理。
在进行三元乙丙橡胶防水卷材施工之前，需要对基层进行处理。
首先清理基层表面的灰尘、油污和杂物，然后修补基层表面的裂缝和凹坑，确保基层表面平整、干燥、无积水。
3. 底层防水材料施工。
在基层处理完成后，需要进行底层防水材料的施工。
根据实际情况选择合适的底层防水材料，如聚氯乙烯防水卷材或液体防水材料，确保底层防水材料的施工质量和密封性能。
4. 三元乙丙橡胶防水卷材铺设。
铺设三元乙丙橡胶防水卷材时，首先需要根据实际尺寸进行裁剪，确保与建筑结构的契合度。
然后使用胶水将三元乙丙橡胶防水卷材固定在基层上，并采取适当的重叠和接缝处理，确保防水层的连续性和密封性。
5. 三元乙丙橡胶防水卷材焊接。
在需要进行三元乙丙橡胶防水卷材的焊接时，首先需要使用热风枪对接缝处进行加热，软化材料表面。
然后将两块三元乙丙橡胶防水卷材重叠在一起，利用压力滚轮将其压实，形成牢固的焊接接头。
6. 防水层保护层施工。
在三元乙丙橡胶防水卷材施工完成后，需要进行防水层保护层的施工。
通常采用砂浆、水泥砂浆、混凝土或防水涂料等材料进行保护层的施工，以保护防水层不受外部环境的损害。
7. 检验和验收。
最后，对施工完成的三元乙丙橡胶防水卷材进行检验和验收。
检查防水层的平整度、密封性和焊接接头的牢固性，确保施工质量符合相关标准和要求。
总结。
三元乙丙橡胶防水卷材的施工方法是保证防水工程质量的关键，正确的施工方法能够有效提高防水层的密封性和耐久性，延长建筑物的使用寿命。

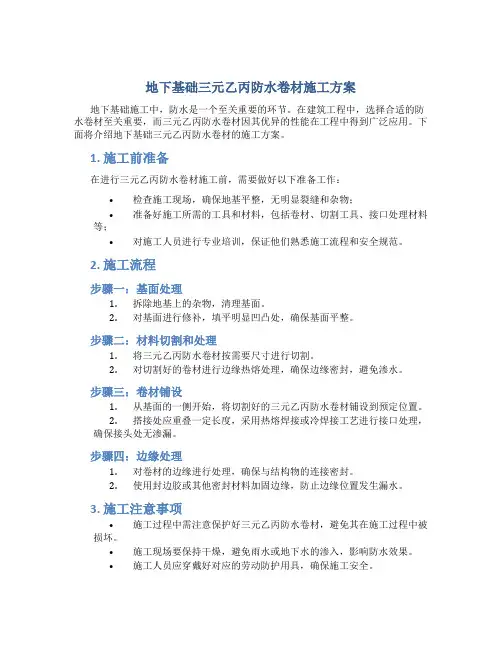

地下基础三元乙丙防水卷材施工方案
地下基础三元乙丙防水卷材施工方案
地下基础施工中，防水是一个至关重要的环节。
在建筑工程中，选择合适的防水卷材至关重要，而三元乙丙防水卷材因其优异的性能在工程中得到广泛应用。
下面将介绍地下基础三元乙丙防水卷材的施工方案。
1. 施工前准备
在进行三元乙丙防水卷材施工前，需要做好以下准备工作：
•检查施工现场，确保地基平整，无明显裂缝和杂物；
•准备好施工所需的工具和材料，包括卷材、切割工具、接口处理材料等；
•对施工人员进行专业培训，保证他们熟悉施工流程和安全规范。
2. 施工流程
步骤一：基面处理
1.拆除地基上的杂物，清理基面。
2.对基面进行修补，填平明显凹凸处，确保基面平整。
步骤二：材料切割和处理
1.将三元乙丙防水卷材按需要尺寸进行切割。
2.对切割好的卷材进行边缘热熔处理，确保边缘密封，避免渗水。
步骤三：卷材铺设
1.从基面的一侧开始，将切割好的三元乙丙防水卷材铺设到预定位置。
2.搭接处应重叠一定长度，采用热熔焊接或冷焊接工艺进行接口处理，
确保接头处无渗漏。
步骤四：边缘处理
1.对卷材的边缘进行处理，确保与结构物的连接密封。
2.使用封边胶或其他密封材料加固边缘，防止边缘位置发生漏水。
3. 施工注意事项
•施工过程中需注意保护好三元乙丙防水卷材，避免其在施工过程中被损坏。
•施工现场要保持干燥，避免雨水或地下水的渗入，影响防水效果。
•施工人员应穿戴好对应的劳动防护用具，确保施工安全。
通过以上施工方案，地下基础的防水工程能够得到有效的保障，保证建筑物的长期使用安全和稳定。

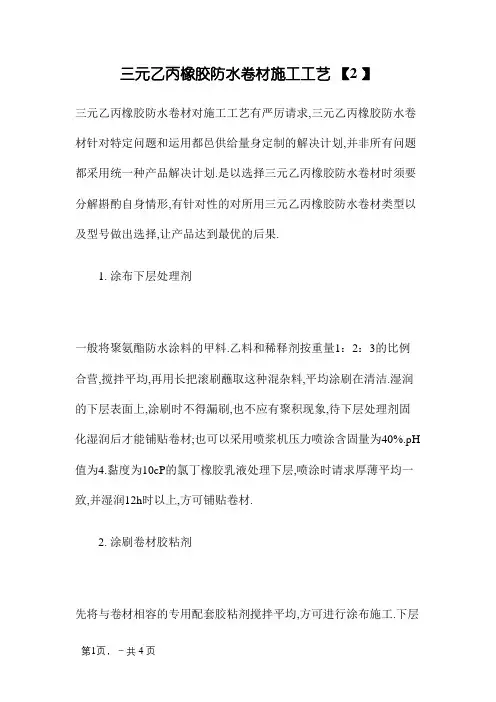

三元乙丙橡胶防水卷材施工工艺
三元乙丙橡胶防水卷材施工工艺【2 】三元乙丙橡胶防水卷材对施工工艺有严厉请求,三元乙丙橡胶防水卷材针对特定问题和运用都邑供给量身定制的解决计划,并非所有问题都采用统一种产品解决计划.是以选择三元乙丙橡胶防水卷材时须要分解斟酌自身情形,有针对性的对所用三元乙丙橡胶防水卷材类型以及型号做出选择,让产品达到最优的后果.1. 涂布下层处理剂一般将聚氨酯防水涂料的甲料.乙料和稀释剂按重量1：2：3的比例合营,搅拌平均,再用长把滚刷蘸取这种混杂料,平均涂刷在清洁.湿润的下层表面上,涂刷时不得漏刷,也不应有聚积现象,待下层处理剂固化湿润后才能铺贴卷材;也可以采用喷浆机压力喷涂含固量为40%.pH 值为4.黏度为10cP的氯丁橡胶乳液处理下层,喷涂时请求厚薄平均一致,并湿润12h时以上,方可铺贴卷材.2. 涂刷卷材胶粘剂先将与卷材相容的专用配套胶粘剂搅拌平均,方可进行涂布施工.下层胶粘剂可涂刷在下层或涂刷在下层和卷材底面.涂刷平均,不露底,不聚积.采用空铺法.条粘法.点粘法时,应按划定的地位和面积涂刷.(1)在卷材表面涂刷胶粘剂：将卷材睁开摊铺在平整清洁的下层上,用长把辊刷蘸取专用胶粘剂,平均涂刷在卷材表面上,涂刷时不得漏涂,也不得聚积,且不能往返多次涂刷.(2)在下层表面涂刷胶粘剂：在卷材表面涂刷胶粘剂的同时,用长把辊刷蘸取胶粘剂,平均涂刷在下层处理剂已经湿润和清洁的下层表面上,涂胶后静置20-40min阁下,待指干根本粘时,即可进行卷材铺贴施工.(3) 铺贴卷材：铺贴卷材时,可依据卷材的设置装备摆设计划,先用彩粉弹出基准线.第一种办法是将卷材沿长边偏向半数成二分之一幅宽卷材,涂胶面相背;然后将待铺卷材首瞄准已铺卷材短边搭接基准线,待铺卷材长边瞄准已铺卷材长边搭接基准线;贴压完毕后,将另一半展铺并用压辊将卷材滚压粘牢.第二种办法是将已涂胶粘剂的卷材卷成圆筒形,然后在圆筒形卷材的中间插入一根ø3 0mm×1500mm的铁管,由两人分离手持铁管的两头,并使卷材的一端固定在预定部位,再沿基准线展铺卷材,使卷材松懈地铺贴在下层表面上.在铺贴卷材的进程中,不许可拉伸卷材,也不得有皱折现象消失.3. 卷材搭接粘结处理因为已粘贴的卷材长.短边均留出80mm空白的卷材搭接边,是以还要用卷材搭接胶粘剂对搭接边作粘结处理.而涂布于卷材的搭接胶粘剂不具有可立刻粘结凝固的机能,需静置20-40min待根本湿润,用手指试压无粘感时方可进行贴压粘结.如许,必须先将搭接卷材的笼罩边作暂时固定,即在搭接陌头部位每隔1m阁下涂刷少许下层胶粘剂,待指触根本不粘时,再将接头部位的卷材掀开暂时粘结固定用油漆刷平均涂刷在掀开的卷材接头的两个粘结面上,涂胶量一般以0.5kg/㎡阁下为宜.涂胶20-40min,指触根本不粘时,即可一边粘合一边驱除接缝中的空气,粘合后再用手持压辊滚压一遍.凡碰到三层卷材重叠的接头处,必须嵌填密封膏后再进行粘合施工,在接缝的边缘用密封材料封严.4. 破坏层的施工破坏层的施工用30mm厚的水泥砂浆或40mm厚混凝土笼罩.注：杜拉普鲁夫三元乙丙橡胶防水卷材可以或许对屋顶进行永远靠得住密封,运用年限长远,但对施工请求严厉,三元乙丙橡胶防水卷材有特定的施工工艺,假如本身对这方面不太懂得,可追求正规施工队的关心.。
三元乙丙防水卷材标准
三元乙丙防水卷材标准三元乙丙防水卷材是一种常用于建筑工程中的防水材料，具有优异的防水性能和耐候性，被广泛应用于地下室、屋顶、隧道等工程中。
为了确保三元乙丙防水卷材的质量和使用效果，制定了一系列的标准，以规范其生产、施工和质量检验。
本文将对三元乙丙防水卷材的标准进行详细介绍。
首先，三元乙丙防水卷材的生产标准是保证其质量的基础。
生产标准主要包括原材料的选择和生产工艺的要求。
在原材料的选择上，应选用优质的三元乙丙共聚物树脂，橡胶改性沥青等，确保产品具有良好的抗老化、耐腐蚀和柔韧性能。
生产工艺要求包括挤出、涂布、成型、热熔粘接等环节，要求生产过程稳定，产品质量可控。
其次，三元乙丙防水卷材的施工标准是保证其使用效果的关键。
施工标准主要包括基层处理、卷材铺贴、焊接接头等环节。
在基层处理上，要求基层平整、无松动物、无尘土和无油污，确保卷材与基层牢固粘结。
卷材铺贴要求垂直、水平，边缘重叠部位要求严密，接头要求焊接牢固，确保卷材的整体性和防水性能。
最后，三元乙丙防水卷材的质量检验标准是保证其合格率和产品质量的重要手段。
质量检验标准主要包括外观质量、物理性能、化学性能等指标。
外观质量包括表面平整度、色泽一致性等；物理性能包括抗拉强度、断裂伸长率、撕裂强度等；化学性能包括耐老化性能、耐根穿刺性能等。
各项指标都有相应的测试方法和标准数值要求，确保产品质量稳定可靠。
综上所述，三元乙丙防水卷材的标准涉及生产、施工和质量检验三个方面，对于保证产品质量和使用效果至关重要。
只有严格按照标准要求进行生产、施工和质量检验，才能确保三元乙丙防水卷材的质量稳定可靠，为建筑工程提供持久的防水保护。
三元乙丙防水卷材施工工艺标准
三元乙丙防水卷材施工工艺标准1、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《地下工程防水技术规范》GB50108-2001《地下防水工程施工质量验收规范》GB50208-20022、材料要求2.1 三元乙丙橡胶防水卷材2.1.1 规格：厚度1.2mm，1.5mm；宽度1.0mm，长度20.0m。
2.1.2 主要技术性能：抗拉断裂强度≥7Mpa；断裂伸长率＞450%；低温冷脆温度-40℃以下；不透水性（Mpaxmin）＞0.3×30。
2.2 聚氨酯底胶：用来做基层处理剂（相当于涂刷冷底子油），材料分甲、乙两组份，甲料为黄褐色胶体，乙料为黑色胶体。
2.3 CX.404 胶：用于卷材与基层粘贴为黄色混浊胶体。
2.4 丁基胶粘剂：用于卷材接缝，分A、B 两组份，A 组为黄浊胶体，B 组为黑色胶体，使用时按1：1 的比例混合搅拌均匀使用。
2.5 聚氨酯涂膜材料：用于处理接缝增补密封，材料分甲、乙两组份，甲组份为褐色胶体，乙组份为黑色胶体。
2.6 聚氨酯嵌缝膏：用于卷材收头处密封。
2.7 其他材料2.7.1 二甲苯：用于浸洗刷工具。
2.7.2 乙酸乙酯：用于擦洗手。
3、作业条件3.1 在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm 以下，并保持到防水层施工完。
3.2 铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。
3.3 基层应保持干燥，含水率应不大于9%，阴阳角处应做成圆弧形。
3.4 防水层所用材料多属易燃品，存放和操作应隔绝火源，做好防火工作。
4、施工准备4.1 工具准备橡胶刮板4 把，腻刀2 把，4 寸毛刷2 把，滚刷2 把,清扫工具，秤10kg 一台，手提搅拌器一台，1 吨卷场机一台，专用吊架一台，卷尺1 把，弹线合1 支。
三元乙丙防水施工工艺
三元乙丙防水施工工艺材料要求1、三元乙丙防水卷材规格质量及技术性能应符合设计要求及有关现行国家标准的规定并有出厂合格证2、胶粘剂包括接触处理剂、基层胶粘剂、卷材接缝胶粘剂、局部增强处理材料、收头部位密封处理材料及表面保护用着色剂等。
选用不同的胶粘剂，其性能及配比见表3、水泥用不低于325号普通硅酸盐水泥，配制聚合砂浆，做卷材边压缝处理。
4、107胶配制聚合砂浆用5、砂子用中砂，含泥量不大于3%6、二甲苯或乙酸乙酯工业醇，用于稀释或清洗工具等二、主要机具设备1、机械设备手提电动搅拌齐、高压吸风机、井架带卷扬机等2、主要工具小平铲、笤帚、钢丝刷、滚刷（60300mm）、铁桶、小油桶、手持压辊（5050mm）、油漆刷（50mm100mm）、剪刀、皮卷尺（50m）、钢卷尺（2m）、开刀、开罐刀、铁管（301500mm）、铁抹子、木抹子、橡皮刮板、台秤等。
三、作业条件与改性沥青屋面防水相同。
四、施工操作工艺1、基层处理应用水泥砂浆找平，并按设计要求找好坡度，做到平整、坚实、清洁，无凹凸形、尖锐颗粒，用2m直尺检查，最大空隙不应超过mm，表面处理成细麻面。
2、涂刷基层处理剂在基层上用喷枪（或长柄棕刷）喷涂（或刷涂）基层处理剂，要求厚薄均匀，不允许露底见白，喷后干燥4~12h，视温度、湿度确定。
3、局部增强处理对阴阳角、水落管、管子根部等形状复杂的局部，按设计要求预先进行增强处理。
4、刷涂胶粘剂先在基层上弹线，排出铺贴顺序，然后在基层上及卷材的底面，均匀涂布基层胶粘剂，要求厚薄均匀，不允许有露底和凝胶堆积现象，但卷材接头部位100mm不能涂布胶粘剂。
如做排气屋面，也可采取空铺法、条粘法、点粘法涂刷胶粘剂。
5、铺贴卷材（1）待基层胶粘剂胶膜手感基本干燥，即可铺贴卷材。
（2）为减少阴阳角和大面接头，卷材应顺长方向配置，转角处尽量减少接缝。
（3）铺贴从流水坡度的下坡开始，从两边檐口向屋脊按弹出的标准线铺贴，顺流水接槎，最后用一条卷材封脊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三元乙丙防水卷材施工工艺标准
1、编制依据
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑地基基础工程施工质量验收规范》GB50202-2002
《地下工程防水技术规范》GB50108-2001
《地下防水工程施工质量验收规范》GB50208-2002
2、材料要求
2.1 三元乙丙橡胶防水卷材
2.1.1 规格：厚度1.2mm，1.5mm；宽度1.0mm，长度20.0m。
2.1.2 主要技术性能：抗拉断裂强度≥7Mpa；断裂伸长率＞450%；低温冷脆温度-40℃以下；不透水性（Mpaxmin）＞0.3×30。
2.2 聚氨酯底胶：用来做基层处理剂（相当于涂刷冷底子油），材料分甲、乙两组份，甲料为黄褐色胶体，乙料为黑色胶体。
2.3 CX.404 胶：用于卷材与基层粘贴为黄色混浊胶体。
2.4 丁基胶粘剂：用于卷材接缝，分A、B 两组份，A 组为黄浊胶体，B 组为黑色胶体，使用时按1：1 的比例混合搅拌均匀使用。
2.5 聚氨酯涂膜材料：用于处理接缝增补密封，材料分甲、乙两组份，甲组份为褐色胶体，乙组份为黑色胶体。
2.6 聚氨酯嵌缝膏：用于卷材收头处密封。
2.7 其他材料
2.7.1 二甲苯：用于浸洗刷工具。
2.7.2 乙酸乙酯：用于擦洗手。
3、作业条件
3.1 在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm 以下，并保持到防水层施工完。
3.2 铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。
3.3 基层应保持干燥，含水率应不大于9%，阴阳角处应做成圆弧形。
3.4 防水层所用材料多属易燃品，存放和操作应隔绝火源，做好防火工作。
4、施工准备
4.1 工具准备
橡胶刮板4 把，腻刀2 把，4 寸毛刷2 把，滚刷2 把,清扫工具，秤10kg 一台，手提搅拌器一台，1 吨卷场机一台，专用吊架一台，卷尺1 把，弹线合1 支。
4.2 基层清理施工前将验收合格的基层上杂物、尘土清理干净。
5、操作工艺标准
5.1 工艺流程基层清理--聚氨酯底胶配制--涂刷聚氨酯底胶--特殊部位进行增补处理（附加层）--卷材粘贴面涂胶--卷材晾胶--基层表面涂胶--晾胶--铺贴防水卷材--排气、压实、接收头处理--做保护层。
5.2 基层清理：施工前将验收合格的基层上杂物、尘土清理干净。
5.3 聚氨酯底胶配制：聚氨酯材料按甲：乙=1：3（重量比）的比例配合，搅拌均匀即可进行涂刷施工。
5.4 涂刷聚氨酯底胶：在大面积涂刷施工前，先在阴角、管根等复杂部位均匀涂刷一遍，然后用长把滚刷大面积顺序涂刷，涂刷底胶厚度要均匀一致，不得有露底现象。
涂刷的底胶经4h 干燥，手摸不粘时，即可进行下道工序。
5.5 特殊部位增补处理
5.5.1 增补剂涂膜：聚氨酯涂膜防水材料分甲、乙两组份，按甲：乙=1：1.5 的重量比配合搅拌均匀，即可在地面、墙体的管根、伸缩缝、阴阳角部位，均匀涂刷一层聚氨酯涂膜，做为特殊防水薄弱部位的附加层，涂膜固化后即可进行下一工序。
5.5.2 附加层施工：设计要求特殊部位，如阴阳角、管根，可用三元乙丙卷材铺贴一层处理。
5.6 铺贴三元乙丙卷材防水层
5.6.1 铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。
5.6.2 卷材粘贴面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸胶涂匀，应留出搭接部位不涂胶。
晾胶至胶基本干燥不粘手。
5.6.3 基层表面涂胶：底胶干燥后，在清理干净的基层面上，用长把滚刷蘸胶均匀涂刷，涂刷面不宜过大，然后晾胶。
5.6.4 卷材粘贴：在基层面及卷材粘贴面已涂刷好胶的前提下，将卷材用Φ30mm、长1.5m 的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴，操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。
卷材不得在阴阳角处接头，接头处应间隔错开。
操作中排气：每铺完一张卷材，应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍，以便将空气排出。
滚压：排除空气后，为使卷材粘结牢固，应用外包橡皮的铁辊滚压一遍。
接头处理：卷材搭接的长边与端头的短边100mm 范围，用丁基胶粘剂粘结，将甲、乙组份料，按1：1 重量比配合搅拌均匀，用毛刷蘸丁基胶粘剂，涂于搭接卷材的两个面，待其干燥15-30min 即可进行压合，挤出空气，不许
有皱折，然后用铁辊滚压一遍。
凡遇有卷材重叠三层的部位，必须用聚氯酯嵌缝膏填密封严。
收头处理：防水层周边用聚氨嵌缝，并在其上涂刷一层聚氨酯涂膜。
5.7 保护层：防水层做完后，应按设计要求做好保护层，一般平面为水泥砂浆或细石混凝土保护层；立面为砌筑保护墙或抹水泥砂浆保护层，外做防水层的也可贴有一定厚度的板块保护层。
抹砂浆的保护层应在卷材铺贴时，表面涂刷聚氨酯涂膜稀撒石碴，以利保护砂浆层粘结。
5.8 关键节点做法
5.8.1 底板后浇带防水做法，见下图：
5.8.2 防水保护墙节点做法，见下图：
5.8.3 集水坑：集水坑转角部位较多，所有折角应设置500mm 宽附加卷材，见下图：结构层细石混凝土保护层三元乙丙防水卷材基层处理剂混凝土垫层500mm宽防水卷材增强层底板下坑防水构造
5.8.4 阴阳角（此处的阴阳角专指三维交叉部位）在防水层施工中，数量诸多，也是防水层薄弱的部位之一，该处的通常做法是由施工作业人员按照下图方式现场裁剪和安装：
5.8.5 穿墙管道：由于其他各专业的需要，在地下室墙上有穿墙的管道，且数量较多，分布密集。
在管道处防水的做法：增贴附加层，按加固处的形状，仔细粘贴紧密，见下图：
环形附加层防水保护层三元乙丙防水卷材基层处理剂结构侧墙500mm宽防水卷材增强层套管油膏镶嵌与墙面交接线500mm宽防水卷材增强层专业管道穿墙管道处防水构造。
5.8.6 高低跨处防水构造节点，见下图：
500mm宽防水卷材增强层
结构层50厚细石混凝土保护层三元乙丙防水卷材基层处理剂混凝土垫层100厚
高低跨处防水构造
6、质量检验标准要求符合《地下防水工程质量验收规范》GB50208-2002 规定，
6.1 三元乙丙防水卷材适用于受侵蚀性介质或受振动作用的地下工程主体迎水面铺贴的卷材防水层。
6.2所选用的基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。
6.3 铺贴防水卷材前，应将找平层清扫干净，在基面上涂刷基层处理剂，当基面较潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔离剂。
6.4 防水卷材厚度选用应符合表6.1 的规定。
表6.1 防水等级1级2级设防道数三道或三道以上设防二道设防一道设防3级复合设防不应小于1.2mm 合成高分子防水卷材厚度
防水卷材厚度
高聚物改性沥青防水卷材厚度
单层：不应小于1.5mm 单层：不应小于1.4mm 双层：每层不应小于1.2mm 双层：每层不应小于3mm 不应小于1.5mm 不应小于4mm 不应小于3mm
6.5 卷材防水层的基层应牢固。
平整，阴阳角处呈圆弧形或钝角，表面洁净；底胶涂刷均匀，无漏涂、透底。
6.6 卷材与胶结材料必须符合设计和施工及验收规范的规定。
检查产品出
厂合格证、试验资料的技术性能指标，现场取样试验。
6.7 卷材防水层的铺贴构造和搭接、收头粘贴牢固严密，无损伤、空鼓等缺陷。
6.8 卷材防水层及变形缝、预埋管根等细部特殊部位做法，必须经工程验收，使其符合设计要求和施工及验收规范的规定。
7、成品保护
7.1 施工人员应认真保护已做好的防水层，严防施工机具等把防水层戳破、施工人员不允许穿带钉子的鞋在卷材防水层上走动。
7.2 施工时必须严格避免基层处理剂、各种粘结剂和着色剂等材料污染已做好饰面的墙壁、檐口等部位。
7.3 水落口处不准堵塞杂物。
7.4 穿过墙体的管根，施工中不得碰撞变位。
7.5 防水层施工不得在雨、风天气进行，施工的环境温度不得低于5℃。
8、应注意事项
8.1 接头处卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实、空鼓、接槎损坏；操作应按程序、弹标准线，使与卷材规格相符，施工中齐线铺贴，使卷材搭接长边不小于100mm，短边不小于150mm。
8.2 空鼓：铺贴卷材的基层潮湿，不平整、不洁净，易产生基层与卷材间空鼓；卷材铺设空气排除不彻底，也可使卷材间空鼓。
注意施工时基层应充分干燥，卷材铺设层间不能窝住空气。
刮大风时不宜施工，因在凉胶时易粘上砂尘而造成空鼓。
8.3 管根处防水层粘贴不良：在这种部位施工应仔细操作、清理应干净，铺
贴卷材不得有张嘴、翘边、折皱等问题。
8.4 转角处渗漏水：转角处不易操作，面积较大。
施工时注意留槎位置，保护好留槎卷材，使搭接满足规定的宽度。
9、主要安全措施
9.1 施工用材料和辅助材料多属易燃品，在存放材料的仓库以及施工现场内严禁烟火。
9.2 每次用完的施工机具要及时用二甲苯或汽油等有机溶剂清洗干净，清洗后溶剂要注意保存或处理掉。
9.3 下雨或雨后基层尚未干燥时，不得进行卷材的铺设施工，避免卷材粘结不牢或产生起鼓。
开裂现象。
雪天，五级风以上严禁施工。
9.4 在大坡度以及挑檐等危险部位进行施工作业时，操作人员必须配带安全带。
