电气设备的金属外壳接地，不是随便处理就行的，它是将接地体或称接地装置，按一定要求埋入地中。
接地装置包括接地极与接地线两部分。
接地极一般多用钢管、钢筋、角铁之类金属制成；接地线为接地极与电气设备外壳的连接线。
1.接地极：如用钢管，其直径一般为20～50mm；钢筋的直径为10～12mm；角铁为20
×20×3或者50×50×5mm规格。
长度约2.5～3m左右。
垂直埋入地下。
2.接地线：裸铜线、铝线、钢线都可作为接地线，铝线易断最好不用。
铜线截面不应小于4 mm2,铝线截面不小于6mm2。
接地线与接地极最好采用焊接方法连接。
与设备相接时需用螺栓拧紧固牢。
为了使接地装置发挥作用，关键是接地电阻Rd要小，一般要求保证接地电阻Rd不大于1 0欧。
有时遇到土壤地下水位等因数的影响，往往接地电阻太大保证不了要求的数值。
因
此可适当增加地极根数（地极间距离不小于2.5m），土壤可埋些粘土，适当加食盐和木炭等混合物
接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限大远处的大地电阻。
正确计算和测量接地电阻，是路灯设施接地保护的首要环节。
理论上，接地电阻越小，接触电压和跨步电压就越低，对人身越安全。
但要求接地电阻越小，则人工接地装置的投资也就越大，而且在土壤电阻率较高的地区不易做到。
在实践中，可利用埋设在地下的各种金属管道(易燃体管道除外)和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体。
由于人工接地装置与自然接地体是并联关系，从而可减小人工接地装置的接地电阻，减少工程投资。
一、接地电阻值的规定
在1000v以下中性点直接接地系统中，接地电阻Rd小于或等于4欧，重复接地电阻小于或等于10欧。
而电压1000V以下的中性点不接地系统中，一般规定接地电阻Rd 为4欧。
因此，根据实际安装经验，在路灯照明系统接地电阻Rd应小于或等于4欧。
二、人工接地装置接地电阻的计算
人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等。
此外，接地电阻大小还与接地体形状有关，在路灯施工应用中，通常使用垂直、水平接地体。
这两种接地电阻的计算是：
1.垂直埋设接地体的散流电阻
垂直埋设的接地体多用直径50mm、长2～2.5m的铁管或园钢，其每根接地电阻可按下式求得：
Rgo=[2Ln(4L/d)]/2*3.14L
注，式中P—土壤电阻率(?cm)
L—接地体长度(cm)
d—接地铁管或园钢的直径(cm)
为防止气候对接地电阻值的影响，一般将铁管顶端埋设在地下0.5-0.8m深处。
若垂直接地体采用角钢或扁钢(见图1)，其等效直径为：
等地角钢d=0.84b 扁钢d=0.5b
为达到所要求的接地电阻值，往往需要埋设多根垂直接地体,排列成行或成环形，而且相邻接地体之间距离一般取接地体长度的1-3倍，以便平坦分布接地体的电位和有利施工。
这样，电流流入每根接地体时，由于相邻接地体之间的磁场作用而电流扩散，即等效增加了每根接地体的电阻值，因而接地体的合成电阻值并不等于各个单根接地体流散电阻的并联值，而相差一个利用系数，于是接地体合成电阻为Rg=Rgo/ηL*n
式中Rgo—单根垂直接地体的接地电阻(Ω)
ηL—接地体的利用系数；
n—垂直接地体的并联根数。
接地体的利用系数与相邻接地体之间的距离a和接地体的长度L的比值有关，a/L值越小，利用系数就越小，则散流电阻就越大。
在实际施工中，接地体数量不超过10根，取a/L=3,那么接地体排列成行时，nL在0.9-0.95之间；接地体排列成行时ηL约0.8。
2、水平埋设接地体的散流电阻
一般水平埋设接地体采用扁钢、角钢或圆钢等制成，其人工接地体电阻按下式求得：Rsp= (Ln +A)
式中L—水平接地体总长度(cm);
h—接地体埋设深度(cm);
A—水平接地体结构形式的修正系数,见下表:
水平接地体结构型式修正系数
- 0
L 0.378
╋2.3
0.867
* 2.94
□ 1.71
O 0.239
三、接地电阻的测定
接地电阻的测定有多种方法，如利用接地电阻测量仪，电流—电压表法等，其基本方法是测出被接地体至“地”电位之间的电压和流过被测接地体的电流，而后标出电阻值。
图2为电流—电压表法的原理图。
其中A、B为长约1m、直径为?0mm的临时检测用的辅助钢管，打入地中位置必须距被测接地装置在20m以上，A、B间距也应保持在20m以上。
一般采用一根钢管作为辅助极即可达到准确测量的目的。
将电压表和电流表的读数分别记下，并列出下式
RdA=Ra+Rn=U1/I1
RdB=Rd+RB=U2/I2
RAB=RA+RB=U3/I3
所以Rd=(RdA+RdB-RAB)/2Ω用该方法测电阻不受测量范围的限制，但需要有独立的交流电源，在没有电源的地方可利用电阻测量仪进行实测。
值得一提的是，在测量接地电阻时，应考虑季节性的影响，即在最不利的条件下所测得的结果更符合检测要求。
接地体的安装方法与要求
接地体的安装方法与要求接地体是为了保护电气设备和使用者的安全而必须安装的重要设备之一。
它的作用是将电气设备与地面之间建立良好的连接，以便在发生故障或雷击等情况下将电流引入地下。
这样可以有效地消除电气设备中的电压潜在、减少触电风险、防止电磁辐射、减轻静电积累等。
接地体的安装方法和要求需要遵守一系列国家和地区的电气安全标准和规范，具体要求视具体安装环境、电压等级和设备类型而定。
以下是一些常见的接地体安装方法和要求的概述。
1. 接地体的选择：在安装接地体之前，首先要根据设备类型、电压等级和地质条件等因素选择合适的接地体。
常见的接地体材料包括铜、铜镍合金、铸铁等，其中铜导电性好，耐腐蚀性强，一般使用铜作为接地体材料。
2. 接地点的选择：接地体需要选择在地面渗透性好、不易腐蚀、导电性好的地方，一般选择在土壤中较潮湿的地方。
如果地面土壤电阻率较高，也可以采用埋地高阻深壳式接地体，以减小接地电阻。
3. 接地体的安装：接地体的安装一般采用埋地式，具体步骤如下：(1) 准备工作：清除埋地区域内的杂草、沙石等杂物，确保土壤表面平整。
(2) 锁定位置：根据施工图纸，确定接地体的位置，并在地面上进行标示。
(3) 开挖坑槽：根据接地体的尺寸和要求，开挖合适大小的坑槽。
一般要求深度在1.5-2米之间，宽度略大于接地体的直径。
(4) 安装接地体：将接地体垂直放入坑槽中，确保接地体与地面平齐。
然后用土壤或砂浆填充坑槽，将接地体固定住。
(5) 连接导线：将接地体与电气设备之间的导线连接好，确保导线的接触良好。
建议采用铜芯低阻接地导线。
4. 接地体的测试：安装完成后，需要对接地体进行测试，以保证接地体的质量符合要求。
常见的测试方法包括接地体电阻测试、电位测试和连续性测试等。
测试结果需要记录，并根据检测数据进行必要的调整和改进。
5. 其他注意事项：(1) 安装接地体时，应确保安全，避免触电风险。
使用合适的个人防护装备，遵守相关安全操作规程。

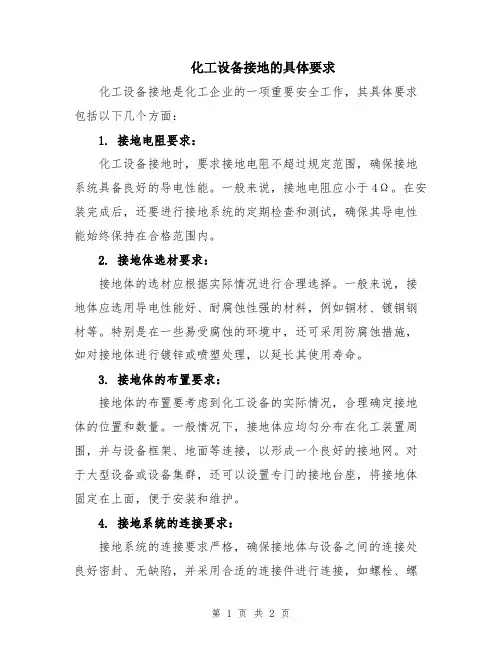

化工设备接地的具体要求
化工设备接地的具体要求化工设备接地是化工企业的一项重要安全工作，其具体要求包括以下几个方面：1. 接地电阻要求：化工设备接地时，要求接地电阻不超过规定范围，确保接地系统具备良好的导电性能。
一般来说，接地电阻应小于4Ω。
在安装完成后，还要进行接地系统的定期检查和测试，确保其导电性能始终保持在合格范围内。
2. 接地体选材要求：接地体的选材应根据实际情况进行合理选择。
一般来说，接地体应选用导电性能好、耐腐蚀性强的材料，例如铜材、镀铜钢材等。
特别是在一些易受腐蚀的环境中，还可采用防腐蚀措施，如对接地体进行镀锌或喷塑处理，以延长其使用寿命。
3. 接地体的布置要求：接地体的布置要考虑到化工设备的实际情况，合理确定接地体的位置和数量。
一般情况下，接地体应均匀分布在化工装置周围，并与设备框架、地面等连接，以形成一个良好的接地网。
对于大型设备或设备集群，还可以设置专门的接地台座，将接地体固定在上面，便于安装和维护。
4. 接地系统的连接要求：接地系统的连接要求严格，确保接地体与设备之间的连接处良好密封、无缺陷，并采用合适的连接件进行连接，如螺栓、螺母、焊接等。
连接件的选择要考虑到导电性能和耐腐蚀性能，以确保接地系统的稳固性和可靠性。
5. 接地系统的保护要求：为了保护接地系统不受外界干扰和损坏，需要采取一些预防措施。
首先，接地体应设置在比设备基础深的地下，以防止意外损坏。
其次，可以采用防雷装置和避雷针等设施，降低雷电对接地系统的影响。
同时，还可以加装各种保护装置，如过流保护器、漏电保护器等，以提高接地系统的安全可靠性。
6. 接地系统的维护要求：化工设备接地系统的维护工作要做到定期检查和保养，确保系统的正常运行。
维护工作主要包括接地电阻的测试和清洁、接地体的修复和更换、接地系统连接部位的检查等。
另外，还需注意对设备周围的工作区域进行清理，防止垃圾和杂物堆积，影响接地系统的正常工作。
总之，化工设备接地的具体要求包括接地电阻要求、接地体选材要求、接地体的布置要求、接地系统的连接要求、接地系统的保护要求和接地系统的维护要求等。
接地极的安装要求及技巧
接地极的安装要求及技巧一、接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。
二、接地体顶面埋没深度不应小于0.6米，角钢及钢管接地体应垂直配置。
除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。
三、为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定,不宜小于5米。
四、接地体与建筑物的距离不宜小于1.5m。
五、接地线应防止发生机械损伤和化学腐蚀，接地线在穿过墙壁时应通过明孔，穿钢管或其他牢固的保护套。
六、接地干线至少应在不同的两点与接地网相连接。
七、电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。
八、敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。
九、明敷接地线的安装应符合以下要求：（一）便于检查；（二）敷设位置不应阻碍设备的拆卸与检修；（三）支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。
（四）接地线应按水平或垂直敷设，但亦可与建筑物倾斜构造平行，在直线段上不应有高低起伏及弯等情况。
（五）接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。
十、明敷的接地线表面应涂黑漆。
如因建筑物的设计要求，需涂其他颜色，则应在连接处及分支处涂以各宽为15毫米的两条黑带，其间距为150毫米。
中性点接于接地网的明设接地导线，应涂以紫色带黑色条纹。
十一、在接地线引向建筑物内的入口处，一般应标以黑色记号在检修用临时接地点处，应刷白色底漆后标以黑色记号十二、在开展检修工作时，需临时接地的地方（如配电间隔、母线分段处、引出线室等）均应引入接地干线，并设有专供连接临时接地线使用的接地板和螺栓。
十三、接地线的连接应采用焊接，焊接必须牢固无虚焊。
接至电气设备的接地线应用螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。
施工现场临时用电接地与防雷的安全要求（三篇）
施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。
以下是施工现场临时用电接地与防雷的安全要求的详细说明。
一、施工现场临时用电接地要求：1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。
2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。
3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。
4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。
5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。
二、施工现场临时用电防雷安全要求：1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。
2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。
3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。
4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。
5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。
三、施工现场临时用电接地与防雷维护管理要求：1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。
2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。
3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。
4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。
电气人工接地体的安装要求
电气人工接地体的安装要求电气人工接地体的安装要求人工接地体人工接地体分钢材制品和铜板制品。
在钢材制品中又分垂直安装接地体和水平安装接地体两种。
现分类介绍如下：一、接地体的安装：在接地极沟内放在沟的中心线上，垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和（即不小于5M），当受地方限制时，可适当削减一些距离，但不小于接地体的本身长度。
接地体与地面保持垂直，防止接地体与土壤间产生缝隙，加添接触电阻影响散流效果。
【电气人工接地体的安装要求】附设在腐蚀性较强的场所或土壤电阻率大于100W.m潮湿土壤中的接地装置，应适当加大截面或热镀锌。
二、水平接地体：水平接地体多用于环绕建筑物四周的联合接地，常用40mm4mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。
当接地体沟挖好后应垂直敷设在地沟内（不应平放），垂直放置时，散流电阻较小。
顶部埋设深度距地面不应小于0.6m，水平接地体多根平行附设时水平间距不小于5m。
沿建筑物外面四周附设成闭合环状的水平接地体，可埋设在建筑物散水及灰土基础以外的基础槽边。
不要把水平地体直接埋在建筑物基础坑的土壤里，由于接地体受土壤的腐蚀早晚会损坏的，被建筑物压在下边，日后也无法维护和修理。
三、铜板接地体：铜板接地体一般使用900mm900mm1.5mm的铜板，铜板与接地线的连接有四种形式：1.在接地铜板上打孔，用单股1.32.5铜线将铜接地线（绞线）绑扎在铜板上，在铜绞线的两侧用气焊焊接。
2.在接地铜板上打孔，将铜接地绞线分开拉直、搪锡后分四处用单股？1.32.5铜线绑扎在铜板上，用锡逐根与铜板焊好。
3.在接线端部，铜端子与铜接地板的接触面处搪锡，用？56的铜铆钉将端子与铜板铆紧，在接线端子四周进行锡焊。
铜端子规格为301.5L=750mm。
4.使用251.5的扁钢板进行铜焊固定连接。
过去讨论接地的时候，总是把讨论的焦点放在要求接地电阻小于多少欧姆上。
接地体的标准做法
接地体的标准做法
接地体的标准做法包括以下几个方面：
1. 选择合适的接地点：接地点应该选择在较好的导电性能的地方，如大型金属构件、地下水埋深合适的位置等。
2. 清理接地点周围的杂物：确保接地点周围没有杂物积累，以免影响导电性能。
3. 接地体的埋深：接地体的埋深应符合规定，通常要求埋入地下1-2米深处，以确保与地下水体密切接触，提高导电性能。
4. 接地体的尺寸：接地体的尺寸应根据系统的需求进行设计，一般要求足够长和宽，以增大接地电阻。
5. 接地体的材料：接地体材料应选择导电性能好、耐腐蚀的材料，如铜、镀锌钢等。
6. 接地体的连接：接地体与设备之间的连接应牢固可靠，可以采用焊接、螺栓等方式进行连接。
7. 接地体的保护：为了防止接地体被损坏，可以设置保护措施，如接地体周围铺设石板或设置围栏等。
注意：具体的接地设计方案应根据特定的项目要求和地区标准来确定，以上仅为一般性的标准做法。
防雷保护接地通用要求
防雷保护接地通用要求
防雷保护接地通用要求主要包括以下几点：
1.接地装置应优先利用建筑物钢筋作为防雷接地体。
2.防雷接地体应满足接地电阻的要求，一般要求不大于
4欧姆。
3.接地线应采取防止机械损伤和化学腐蚀的措施，并应
满足导电性、热稳定性、机械强度和防腐性能要求。
4.接地装置应进行定期维护和检测，确保其有效性。
5.建筑物金属构件，如消防梯、水塔、冷却塔、电梯导
轨、屋顶金属等，应与防雷接地体连接。
6.防雷接地线应选择铜芯导线，且截面积应满足要求。
7.防雷接地系统应采取等电位联结措施，以提高防雷效
果。
8.防雷接地系统应与建筑物内的其他电气系统共用接地
体，但不得共用接地线。
9.在有爆炸危险的环境中，防雷接地体应采取防爆措
施。
10.在潮湿环境中，防雷接地线应采取防水措施。
以上是防雷保护接地的一些通用要求，具体要求可能因地区、建筑物类型等因素而有所不同。
在进行防雷保护接地时，应遵循当地气象部门和建筑规范的要求，并请专业人员进行设计和施工。
接地完好五条标准
接地完好五条标准接地是电气工程中非常重要的一项工作，它可以保证电气设备的安全运行，防止电气事故的发生。
接地完好是指接地系统的各个部分都处于良好的状态，能够有效地将电气设备的电荷释放到地面上，从而保证电气设备的安全运行。
接地完好的标准有很多，其中比较重要的有以下五条：一、接地电阻小于4欧姆接地电阻是指接地系统中电流通过地面时所遇到的电阻。
接地电阻越小，说明接地系统的导电性能越好，能够更好地将电荷释放到地面上。
根据国家标准，接地电阻应小于4欧姆。
如果接地电阻过大，会导致接地系统无法有效地将电荷释放到地面上，从而增加电气设备发生事故的风险。
二、接地系统与建筑物的结构连接良好接地系统与建筑物的结构连接良好是指接地系统的各个部分与建筑物的结构紧密连接，能够有效地将电荷释放到地面上。
如果接地系统与建筑物的结构连接不良，会导致接地系统无法有效地将电荷释放到地面上，从而增加电气设备发生事故的风险。
三、接地系统的接地体埋深符合要求接地体埋深是指接地系统的接地体埋在地下的深度。
根据国家标准，接地体的埋深应不少于0.8米。
如果接地体的埋深不符合要求，会导致接地系统无法有效地将电荷释放到地面上，从而增加电气设备发生事故的风险。
四、接地系统的接地体数量符合要求接地系统的接地体数量是指接地系统中接地体的数量。
根据国家标准，接地系统中的接地体数量应根据电气设备的功率和用途来确定。
如果接地系统的接地体数量不符合要求，会导致接地系统无法有效地将电荷释放到地面上，从而增加电气设备发生事故的风险。
五、接地系统的接地体材料符合要求接地系统的接地体材料是指接地系统中接地体的材料。
根据国家标准，接地系统中的接地体应采用优质的铜材料。
如果接地系统的接地体材料不符合要求，会导致接地系统无法有效地将电荷释放到地面上，从而增加电气设备发生事故的风险。
接地完好是电气工程中非常重要的一项工作，它可以保证电气设备的安全运行，防止电气事故的发生。
接地完好的标准有很多，其中比较重要的有接地电阻小于4欧姆、接地系统与建筑物的结构连接良好、接地系统的接地体埋深符合要求、接地系统的接地体数量符合要求、接地系统的接地体材料符合要求。
接地标准国家规范
接地标准国家规范作为电气工程中的重要安全措施，接地是一个必不可少的环节。
在国内，接地的标准和规范由国家质量监督检验检疫总局、国家标准化管理委员会以及其他相关部门共同制定。
以下是我对接地标准国家规范的基本介绍。
一、接地的分类1. 保护接地：主要用于保护人身安全以及电气设备的安全使用。
如带电设备的防雪、降雷、接地等等。
2. 功能接地：主要用于保证电气设备的正常运行，如电源接地、信号接地等等。
二、接地的方法1. 直接接地：将设备或设施接地导线直接埋入土壤内，使其能够将电荷直接流到地面中去。
2. 间接接地：在电气设备周围放置金属网格、金属板等共用接地体，既可耗散电荷，也能更好地防止雷击。
三、接地电阻接地电阻是衡量接地效果的一个重要指标，其大小应符合国家规范要求。
具体来说，保护接地电阻应该小于4Ω；而功能接地电阻可以稍大，一般不超过10Ω。
四、接地系统设计1. 接地系统的设计应该根据具体工程的特点来合理配置，充分考虑其土地类型、地下水位、通风条件以及地形等因素。
2. 接地体的数量、布局和配置应该符合国家和行业的相关规范，以保证其稳定性和可靠性。
3. 接地体的选材应该符合国家标准，比如常用的铜、镀锌铁、铝合金等等。
五、接地系统维护接地系统的维护对于保证其长期稳定运行至关重要，包括：1. 定期检查接地系统，并对存在问题进行修复。
2. 清理接地体周围的杂草、垃圾等，以保证其通风良好。
3. 接地体铜排、接线等的牢固性，应经常检查，必要时及时更换。
总之，接地在电气工程中扮演着重要的角色，其标准和规范也是工程安全和电气设备正常运行的基石。
在实际工作中，我们应该遵守相关规定，合理设计和维护接地系统，以确保其有效性和稳定性。
人工接地体(极)安装要求
人工接地体（极）安装要求
1. 人工接地体（极）所有钢材的最小尺寸不得小于下表中所列数值
2. 接地体（极）的埋设
1）接地体（极）的埋设深度不应小于0.6m，但必须在大地冻土层以下。
2）垂直接地体（极）的长度不应小于2.5m。
3）垂直接地体（极）的间距一般不小于5m。
4）埋入后的接地体（极）周围要用新土夯实。
5）接地体与建筑物的距离一般应小于 1.5m；接地体与独立避雷针的接地体之间的地下距离应不小于3m；接地体装置上面部分与独立避雷针的接地线之间的空间距离应不小于3-5m。
3. 接地体的连接
1）采用搭接焊时，其焊接长度如下：
a. 镀锌扁钢不小于其宽度的2倍，且至少三个棱边焊接；
b. 镀锌圆钢焊接长度为其直径的6倍，并应两面焊接；
c. 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍；
d. 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触
部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
