全国压力管道设计审批人员培训北京艾思弗计算机软件技术有限公司管道应力1. 管道应力分析基础知识2. 管道的柔性设计3. 管道支吊架的设计4. 往复式机泵管道的防振设计5. 管道的抗震设计第一节管道应力分析基础知识压力、重力、风、地震、压力脉动、冲击等外力载荷和热膨胀的存在，是管道产生应力问题的主要原因。
其中，热膨胀问题是管道应力分析所要解决的最常见和最主要的问题。
通俗来讲管道应力分析的任务，实际上是指对管道进行包括应力计算在内的力学分析，并使分析结果满足标准规范的要求，从而保证管道自身和与其相连的机器、设备以及土建结构的安全。
一般来讲，管道应力分析可以分为静力分析和动力分析两部分。
静力分析是指在静力载荷的作用下对管道进行力学分析①压力、重力等荷载作用下的管道一次应力计算防止塑性变形破坏；压力、重力等荷载作用下的管道一次应力计算防止塑性变形破坏防止塑性变形破坏；热胀冷缩以及端点附加位移等位移荷载作用下的管道二次应力计算--②热胀冷缩以及端点附加位移等位移荷载作用下的管道二次应力计算--防止疲劳破坏；防止疲劳破坏；管道对机器、设备作用力的计算防止作用力过大保证机器、防止作用力过大，③管道对机器、设备作用力的计算防止作用力过大，保证机器、设备正常运行；正常运行；管道支吊架的受力计算未支吊架设计提供依据未支吊架设计提供依据；④管道支吊架的受力计算未支吊架设计提供依据；管道上法兰的受力计算防止法兰泄漏防止法兰泄漏；⑤管道上法兰的受力计算防止法兰泄漏；⑥管系位移计算防止管道碰撞和支吊点位移过大。
管系位移计算防止管道碰撞和支吊点位移过大。
压力管道作业人员培训-基础知识
1.1 压力管道安全形势
2007年8月2日20时30分，重庆市沙坪坝区青木关 镇石碾桥，重庆市沙坪坝宇冠生物液体燃料有限公 司公司发生一起压力管道严重事故，造成2人死亡， 1人重伤。 2007年8月10日20时43分，安徽省蚌埠市八一化工 集团电化厂发生一起压力管道严重事故，造成2人 死亡。 2006年1月20日,中国石油西南油气田分公司位于四 川省仁寿县的富加输气站发生一起压力管道爆炸特 大事故，造成10人死亡，50人受伤。
24
压力管道的分类、分级
GC1 输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道； 输送GB50160《石油化工企业设计防火规范》及GBJl6《建筑设计防火规范》中规定的 火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道； 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道； 输送流体介质且设计压力P≥10.0MPa的管道。 GC2 输送GB50160《石油化工企业设计防火规范》及GBJl6《建筑设计防火规范》中规定的 火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道； 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa且设计温度≥400℃管道； 输送非可燃流体介质、无毒流体介质，设计压力P<10MPa且设计温度≥400℃的管道； 输送流体介质，设计压力P<10MPa且设计温度<400℃的管道。 GC3 输送可燃流体介质、有毒流体介质，设计压力P<1.0MPa且设计温度<400℃的管道； 输送非可燃流体介质、无毒流体介质，设计压力P<4.0MPa且设计温度<400℃的管道。
压力管道设计审批人员培训

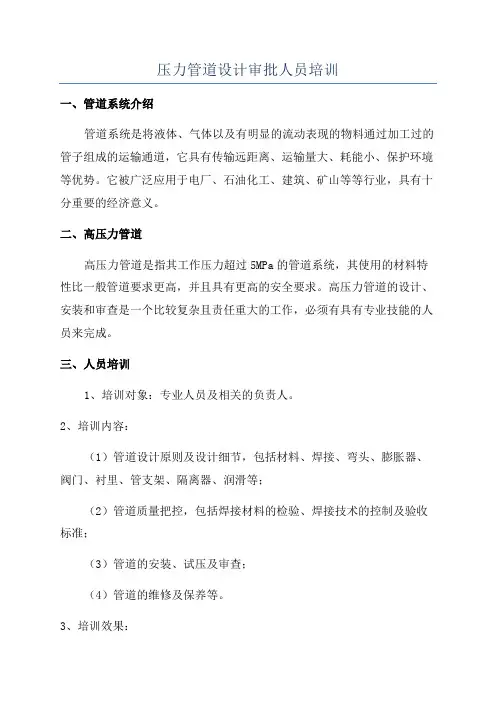

压力管道设计审批人员培训
一、管道系统介绍
管道系统是将液体、气体以及有明显的流动表现的物料通过加工过的管子组成的运输通道，它具有传输远距离、运输量大、耗能小、保护环境等优势。
它被广泛应用于电厂、石油化工、建筑、矿山等等行业，具有十分重要的经济意义。
二、高压力管道
高压力管道是指其工作压力超过5MPa的管道系统，其使用的材料特性比一般管道要求更高，并且具有更高的安全要求。
高压力管道的设计、安装和审查是一个比较复杂且责任重大的工作，必须有具有专业技能的人员来完成。
三、人员培训
1、培训对象：专业人员及相关的负责人。
2、培训内容：
（1）管道设计原则及设计细节，包括材料、焊接、弯头、膨胀器、阀门、衬里、管支架、隔离器、润滑等；
（2）管道质量把控，包括焊接材料的检验、焊接技术的控制及验收标准；
（3）管道的安装、试压及审查；
（4）管道的维修及保养等。
3、培训效果：
（1）培训完成后，学员需具备以上知识及能力，以达到熟练的技能水平；
（2）培训完成后，学员有能力独立完成管道设计和审查工作，保证管道系统的安全可靠。
四、考核方法。

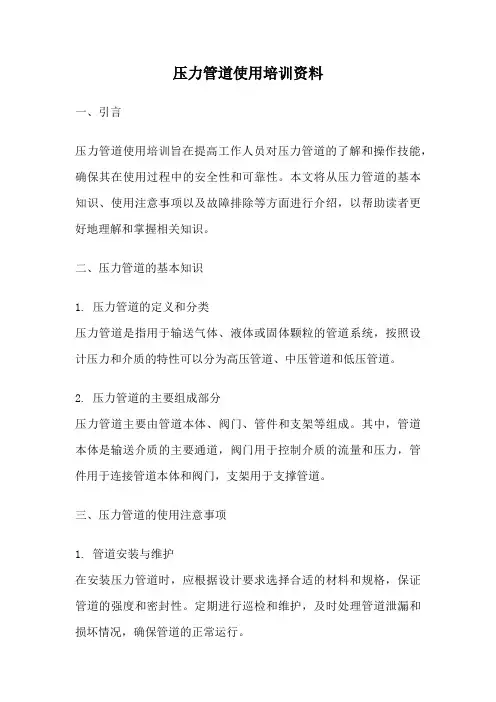

压力管道使用培训资料
压力管道使用培训资料一、引言压力管道使用培训旨在提高工作人员对压力管道的了解和操作技能，确保其在使用过程中的安全性和可靠性。
本文将从压力管道的基本知识、使用注意事项以及故障排除等方面进行介绍，以帮助读者更好地理解和掌握相关知识。
二、压力管道的基本知识1. 压力管道的定义和分类压力管道是指用于输送气体、液体或固体颗粒的管道系统，按照设计压力和介质的特性可以分为高压管道、中压管道和低压管道。
2. 压力管道的主要组成部分压力管道主要由管道本体、阀门、管件和支架等组成。
其中，管道本体是输送介质的主要通道，阀门用于控制介质的流量和压力，管件用于连接管道本体和阀门，支架用于支撑管道。
三、压力管道的使用注意事项1. 管道安装与维护在安装压力管道时，应根据设计要求选择合适的材料和规格，保证管道的强度和密封性。
定期进行巡检和维护，及时处理管道泄漏和损坏情况，确保管道的正常运行。
2. 压力管道的操作规程在操作压力管道时，应严格按照操作规程进行操作，确保操作的安全性和可靠性。
包括检查管道的压力和温度、开启和关闭阀门、清洗管道等操作。
3. 压力管道的安全防护在使用压力管道时，应加强安全防护，包括戴好防护眼镜、穿戴防护服等，避免发生意外事故。
同时，对于高压管道，要设置安全阀和爆破片，以防止压力过高造成的意外。
四、压力管道的故障排除1. 常见故障及原因常见的压力管道故障包括泄漏、堵塞和破裂等，其主要原因包括材料老化、操作不当和外力破坏等。
在排除故障时，应根据具体情况采取相应的措施。
2. 故障排除的方法对于压力管道的故障排除，可以采取检修、更换或加固等方法。
在进行故障排除时，应注意安全，避免二次事故的发生。
五、结语通过对压力管道使用培训资料的介绍，我们了解了压力管道的基本知识、使用注意事项以及故障排除等方面的内容。
希望读者能够通过培训，提高对压力管道的认识和操作能力，确保其在工作中的安全性和可靠性。
同时，也希望读者能够将所学知识应用到实际工作中，为企业的发展做出贡献。
压力管道设计审批人员培训资料
压力管道设计审批人员培训资料第一部分：压力管道审批概述一、压力管道的定义压力管道是指工作压力大于0.1兆帕（MPa）的管道系统，包括主要管道、配管、阀门、安全阀、管件、法兰、支架等。
二、压力管道审批的目的压力管道审批的目的是确保管道系统的设计、安装和使用满足安全性、可靠性和规范性要求，杜绝事故发生。
三、压力管道审批的法律法规依据第二部分：压力管道审批工作流程一、申请阶段1.申请人提交压力管道设计资料包括原始设计图纸、工艺参数、设计计算书、管道材料等。
二、初审阶段1.初审人员对申请资料进行初步审核，包括资料完整性、设计计算合理性等。
三、技术评审阶段1.技术评审人员对申请资料进行细致评审，包括设计参数、材料选型、设计计算等。
2.评审人员可以对设计资料提出修改意见，并要求申请人进行相应调整。
四、现场审核阶段1.审核人员对申请人现场进行审核，包括材料验收、施工现场条件等。
2.审核人员可以要求申请人提供必要的补充材料和信息。
五、终审阶段1.终审人员对申请资料、现场审核结果进行综合评估，决定是否批准。
第三部分：压力管道审批标准一、管道设计标准1.根据不同种类的管道，参考相关的国家和行业标准，如《压力管道设计规范》、《钢制管道设计规范》等。
二、安全性要求1.管道设计应具备足够的安全裕度，能够承受额外的负荷和突发情况。
三、可靠性要求1.管道设计应考虑到长期使用的可靠性，包括抗腐蚀、耐压、耐磨等特性。
四、规范性要求1.管道设计应符合相关的法律法规和标准要求，包括设计计算方法、安装规范等。
第四部分：常见问题解答一、管道材料选择1.管道材料的选择要考虑介质的性质、工作压力、工作温度等因素。
二、设计计算书的编制要求1.设计计算书应包括压力计算、强度计算、稳定性计算等内容，具备规范性和可靠性。
三、管道施工相关要求1.管道施工应符合相关的施工规范和监理要求，包括焊接工艺、节点处理等。
结束语：作为一名压力管道设计审批人员，应具备扎实的专业知识和丰富的实践经验，能够准确判断管道设计的安全性、可靠性和规范性，并能提出合理的修改建议。
EQ情商-XXXX年第一期压力管道设计审批人员培训讲义GB公用管道 精品
2.GB1 城镇燃气管道
2.1城镇燃气管道设计常用标准、规范
(1)GB 50494—2009，城镇燃气技术规范 (2)GB 50028—2006，城镇燃气设计规范 (3)GB 50016—2006，建筑设计防火规范 (4)CJJ 63—2008，聚乙烯燃气管道工程技术规程 (5)GB 15558.1—2003，燃气用埋地聚乙烯（PE）管道系统 第1部分：管
材 (6)GB 15558.2—2005，燃气用埋地聚乙烯（PE）管道系统 第2部分：管
件 (7)GB 15558.3—2008，燃气用埋地聚乙烯（PE）管道系统 第3部分：阀
门 (8) CJJ 33—2005，城镇燃气输配工程施工及验收规范
2.GB1 城镇燃气管道
2.1城镇燃气管道设计常用标准、规范(续)
2）城镇燃气中有毒成分 天然气中主要是硫化物，特别是以硫化氢形态存在，属高度危害介 质。 人工燃气中含有一氧化碳、硫化氢，氨、萘、焦油。 液化石油气中主要是硫化物。重碳氢化合物对人体也是有害的。
2.GB1 城镇燃气管道
2.3.3城镇燃气质量要求
1）主要质量指标： 1）热值：人工煤气：低热值3500kcal/Nm3 （14.65MJ/Nm3） 天然气： 低热值7500kcal/Nm3 （31.4MJ/Nm3） 2）波动范围：华白数及燃烧势 3）有毒有害物质的限量：燃气中硫化氢的含量要求在20mg/m3以下
GB公用管道设计
主讲：姜林庆
主办：中国石油和化工勘察设计协会 2013-03 黄山
1.前言
1.1 压力管道定义
指利用一定的压力，用于输送气体或液体的管状设备，其范围规定 为最高工作压力大于或等于0.1MPa(表压)的气体、液化气体、蒸汽介 质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于 标准沸点的液体介质，且公称直径大于25mm的管道。 （压力管道系指《特种设备安全监察条例》限定范围内的管道，为一 安全范畴，而不是一般意义上的承压管道。） (管道与设备的划分界限：管道与设备焊接连接的第一个环向焊缝、 螺纹连接的第一个接头、法兰连接的第一个法兰密封面、专用连接 件的第一个密封面。)
压力管道设计审批人员考核培训教材(PPT 50张)
3.
工业管道是工矿企、事业单位为生产制作各种产品过程所 需工艺管道及其辅助管道。工业管道是压力管道中工艺流 程种类最多、生产制作环境状态变化最为复杂、输送的介 质品种较多与条件均较苛刻的压力管道，此外，还具有输 送压力、温度高的特点，工业管道一般设置于工厂与各种 站、场等工业基地中，尽管操作条件复杂、环境条件苛刻， 但管理比较集中，易于控制与管理。
6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送 商品介质管道的长度）大于或者等于200km的长输管道。
7
符合下列条件的长输管道为GA2级
GA1级以外的长输（油气）管道为GA2级。 2、公用管道分级
《压力容器压力管道设计许可规则》对公用管道GB类级别划分为
① 城镇燃气管道GB1级。 ② 城镇热力管道GB2级。
1. 《特种设备安全监察条例》2003年3月11日中华人民共和国国务院令第
373号公布，自2003年6月1日实施。2009年1月24日中华人民共和国国 务院令第549号公布《国务院关于修改（特种设备安全监察条例）的决
定》， 《特种设备安全监察条例》根据该决定作相应的修订，重新公
布。新修改的《特种设备安全监察条例》于2009年5月1日实施。
拥有与其审查范围相适应的有关技术标准、规范和文件； 具有压力容器或压力管道设计审查或培训考核业绩。
26
六. 压力管道常用标准规范 压力管道常用标准规范参见表1.4.1、表1.4.2、表1.4.3。
(有变化，应以最新版本为准）
27
第二章 压力管道输送介质特性
第一节 压力管道输送介质一般性质
1.
长输管道GA 产地、储存库、使用单位间用于输送商品介 质的压力管道；
公用管道GB 城市或乡镇范围内的用于公用事业或民用的 燃气管道和热力管道； 工业管道GC 企业、事业单位所属的用于输送工艺介质的 工艺管道、公用工程管道及其他辅助管道。 动力管道GD 管道。 火力发电厂用于输送蒸汽、汽水两相介质的
压力管道设计审批人员培训-基础和特性
一次危险和次生危险
一次危险是设备或系统内潜在着发生火 灾或爆炸的危险，但在正常操作状况下， 不会危险人身安全或设备完好。 次生危险是指由于一次危险而引起的危 险，它会直接危害到人身安全、设备毁 坏和建筑物的倒塌等。
可燃气体的火灾危险性如何分类
《石油化工企业设计防火规范》GB50160规定
类 甲 乙
介质的腐蚀性
材料与周围环境反应而引起材料的破坏 或变质，称为腐蚀 。 压力管道பைடு நூலகம்工业管道输送介质品种繁多， 其中很多介质中含有酸、碱、盐类介质， 对管道材料具有腐蚀性。 由于压力管道大部分是金属管道，为了 做好压力管道的防腐，应重点研究输送 介质对金属管道的腐蚀与防腐措施。
介质的压力与温度
压力管道输送介质的压力大小直接影响到输送 安全。输送压力越高，管道泄漏与爆裂损坏的 可能性越大，采取防漏防爆的措施也应要求越 高。 压力管道输送介质的温度的高低与输送压力一 样，也直接影响到介质输送的安全。高温管道 除在泄漏后易造成烫伤事故外，输送介质温度 的变化还将对管道材料产生较大影响，过高的 介质温度会使管道材料强度降低，屈服极限下 降并可能产生蠕变。
液体的饱和蒸气压力
密闭容器中的液体在一定温度下，当气 液两相处于平衡状态（单位时间内由液 体变为蒸气的分子数目与由蒸气变为液 体的分子数目相等）时的压力，称为该 温度下的饱和蒸气压力（亦称蒸气压 力）。 液体的饱和蒸气压力随温度而变化，温 度升高则饱和蒸气压力增大。
露点和沸点
露点是指饱和蒸气经冷却或加压后，遇到接触 面或凝结核便液化成露。这时在该压力下的温 度称为露点。烃类混合气体的露点与其组分、 压力有关。当压力升高时，露点将随之升高。 沸点是指液体的饱和蒸气压与外界压力相等时 的温度称为液体在该压力下的沸点。沸点与外 界压力有关。压力增高，沸点上升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
3.1 《特种设备安全监察条例》 由总则、特种设备生产、特种 设备的使用、检验检测、监督 检查、法律责任及附则共七章 九十一条。
8/21/2019
8
3.2《特种设备安全监察条例》所指的
特种设备包括的设备、设施
特种设备是指涉及生命安全、危险性较 大的锅炉、压力容器、压力管道、电梯、 起重机械、客运索道、大型游乐设施， 同时也包括其附属的安全附件、安全保 护装置和安全保护装置相关的设施。
13. 《锅炉压力容器压力管道及特种设备无损检测单位监督管理办法》
14. 《锅炉压力容器无损检测人员资格考核规则》
15. 《特种设备行政许可鉴定评审管理与监督规则》
16. 《特种设备作业人员管理办法》
17. 《关于加强压力管道安全监察工作的意见》
8/21/2019
6
3 《特种设备安全监察条例》
8/21/2019
6. 《压力管道设计形式试验机构资格认可与管理办法》
7. 《压力管道安装单位资格认可设施细则》
8. 《压力管道安装安全质量监督检验规则》
9. 《压力管道使用登记管理规则》
10. 《在用工业管道检验规程》
11. 《锅炉压力容器压力管道及特种设备检验人员资格考核规则》
12. 《锅炉压力容器压力管道焊工考核规则》
(2)输送有毒、可燃、易爆液体介质，最高工作压力大 于或者等于6.4MPa，并且输送距离（指产地、储存地、 用户间的用于输送商品介质管道的长度）大于或者等于 200km的长输(油气)管道。
GA2级
GA1级以外的长输(油气)管道为GA2级。
8/21/2019
18
4.4.2 GB类(公用管道)
8/21/2019
16
4.4 压力管道设计类别级别划分
8/21/2019
17
附件B
4.4.1 GA类（长输管道）
长输(油气)管道是指产地、储存库、使用单位之间的用于 输送商品介质的管道，划分为GA1级和GA2级。
GA1级
符合下列条件之一的长输管道为GA1级：
(1)输送有毒、可燃、易爆气体介质，最高工作压力大 于4.0MPa 的长输(油气)管道；
10
3.4 特种设备的生产单位
特种设备的生产单位是指特种 设备设计、制造、安装、维修、改 造五个环节
8/21/2019
11
3.5 特种设备的生产、使用单位的
责任和义务
（1）特种设备的生产、使用单位应当建立健全特种设备安全管 理制度和岗位安全责任制度。 （2）特种设备的生产、使用单位的主要负责人应当对本单位 特种设备的安全全面负责。 （3）特种设备的生产、使用单位和特种设备检验检测机构， 应当接受特种设备管理部门依法进行的特种设备安全 监察。 （4）特种设备的生产单位对其生产的特种设备安全性能负责。
GC1级 符合下列条件之一的工业管道为GC1级：
(1)输送GB5044－85《职业接触毒物危害程度分级》中规 定的毒性程度为极度危害介质、高度危害气体介质和工作
温度高于标准沸点的高度危害液体介质的管道；
(2)输送GB50160－1999《石油化工企业设计防火规范》及 GB50016－2006《建筑设计防火规范》中规定的火灾危险性 为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并 且设计压力大于或者等于4.0MPa的管道；
压力管道设计审批人员培训
压力管道法规部分
8/21/2019
1
主要内容
压力管道相关法规介绍 压力管道的现状和特点 压力管道设计中较普遍存在的问题
8/21/2019
2
一 压力管道相关法规介绍
8/21/2019
3
1 压力管道的法律依据
《压力管道安全管理与监察规定》 《安全生产法》 《特种设备安全监察条例》 《国务院对确需保留的行政审批的
附件：国务院决定对确需保留Fra bibliotek行政审批 项目设定行政许可的目录
249 项目名称 压力管道的设计、安装、 使用、检验单位和人员资格认定 实施机关 质检总局 县级以上地方人民 政府质量技术监督部门
8/21/2019
15
4.3 本规则适用范围
第二条 本规则适用于《特种 设备安全监察条例》所规定范 围的压力容器、压力管道设计。
8/21/2019
9
3.3 压力管道的定义
压力管道是指利用一定的压力用
于输送气体或者液体的管状设备，其
范围规定为最高工作压力大于或者等 于0.1MPa（表压）的气体、液化气体、 蒸汽介质或者可燃、易爆、有毒、有
腐蚀性、最高工作温度高于或者等于
标准沸点的液体介质，且公称直径大 于25mm的管道。
8/21/2019
公用管道是指城市或乡镇范围内的 用于公用事业或民用的燃气管道和 热力管道，划分为GB1级和GB2级。
B2.1 GB1级 城镇燃气管道。
B2.2 GB2级 城镇热力管道。
8/21/2019
19
4.4.3 GC类（工业管道）
工业管道是指企业、事业单位所属的用于输送工艺介质的 工艺管道、公用工程管道及其他辅助管道，划分为GC1级、 GC2级、GC3级。
(3)输送流体介质并且设计压力大于或者等于10.0MPa，或 者设计压力大于或者等于4.0MPa，并且设计温度大于或者 等于400℃的管道
8/21/2019
20
GC2级 除本规定B3.3规定的GC3 级管道外，介质毒性危害程度、火 灾危险性（可燃性）、设计压力和 设计温度低于B3.1规定GC1级的管道。
项目设定行政审批的决定》
8/21/2019
4
2 国家质量技术监督检疫总局 的相关行政规章和规范性文件
8/21/2019
5
1. 《锅炉压力容器压力管道特种设备安全监察行政处罚规定》
2. 《压力容器压力管道设计许可规则》
3. 《压力管道元件制造许可规则》
4. 《压力管道元件型式试验规则》
5. 《安全阀安全技术监察规程》
8/21/2019
12
4 《压力容器压力管道设计 许可规则》 TSG R1001-2008
8/21/2019
13
4.1 七个章节、五个附件
总 则 设计单位条件 设计许可程序 增项和变更 换 证 监督管理 附 则
8/21/2019
14
4.2 压力管道设计许可的依据
[国务院令第412号《国务院对确需保留的 行政审批项目设定行政许可的决定》自 2004年7月1日起施行]
