D类压力容器设计人员考试题库_部分答案

合集下载

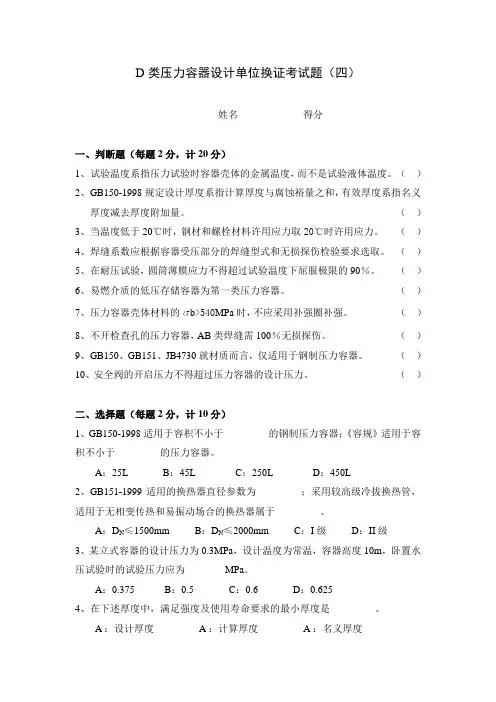

D类压力容器设计资格换证考核试题(四)

D类压力容器设计单位换证考试题（四）姓名____________ 得分____________一、判断题（每题2分，计20分）1、试验温度系指压力试验时容器壳体的金属温度，而不是试验液体温度。

（）2、GB150-1998规定设计厚度系指计算厚度与腐蚀裕量之和，有效厚度系指名义厚度减去厚度附加量。

（）3、当温度低于20℃时，钢材和螺栓材料许用应力取20℃时许用应力。

（）4、焊缝系数应根据容器受压部分的焊缝型式和无损探伤检验要求选取。

（）5、在耐压试验，圆筒薄膜应力不得超过试验温度下屈服极限的90％。

（）6、易燃介质的低压存储容器为第一类压力容器。

（）7、压力容器壳体材料的s b>540MPa时，不应采用补强圈补强。

（）8、不开检查孔的压力容器，AB类焊缝需100％无损探伤。

（）9、GB150、GB151、JB4730就材质而言，仅适用于钢制压力容器。

（）10、安全阀的开启压力不得超过压力容器的设计压力。

（）二、选择题（每题2分，计10分）1、GB150-1998适用于容积不小于_________的钢制压力容器；《容规》适用于容积不小于_________的压力容器。

A：25L B：45L C：250L D：450L2、GB151-1999适用的换热器直径参数为_________；采用较高级冷拔换热管，适用于无相变传热和易振动场合的换热器属于_________。

A：D N≤1500mm B：D N≤2000mm C：I级D：II级3、某立式容器的设计压力为0.3MPa，设计温度为常温，容器高度10m，卧置水压试验时的试验压力应为________MPa。

A：0.375 B：0.5 C：0.6 D：0.6254、在下述厚度中，满足强度及使用寿命要求的最小厚度是_________。

A ：设计厚度 A ：计算厚度 A ：名义厚度5、压力容器凸行封头成型后，其对接焊缝应进行射线探伤检查，探伤长度为_______，合格级别是_________。

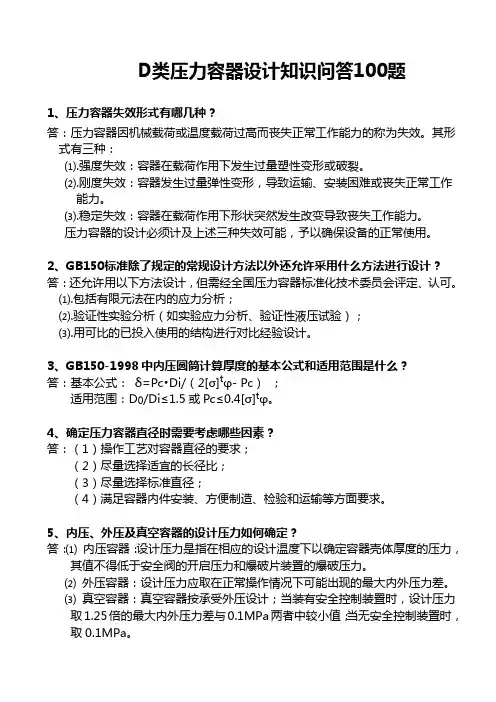

D类压力容器设计知识问答100题

D类压力容器设计知识问答100题1、压力容器失效形式有哪几种？答：压力容器因机械载荷或温度载荷过高而丧失正常工作能力的称为失效。

其形式有三种：⑴.强度失效：容器在载荷作用下发生过量塑性变形或破裂。

⑵.刚度失效：容器发生过量弹性变形，导致运输、安装困难或丧失正常工作能力。

⑶.稳定失效：容器在载荷作用下形状突然发生改变导致丧失工作能力。

压力容器的设计必须计及上述三种失效可能，予以确保设备的正常使用。

2、GB150标准除了规定的常规设计方法以外还允许采用什么方法进行设计？答：还允许用以下方法设计，但需经全国压力容器标准化技术委员会评定、认可。

⑴.包括有限元法在内的应力分析；⑵.验证性实验分析（如实验应力分析、验证性液压试验）；⑶.用可比的已投入使用的结构进行对比经验设计。

3、GB150-1998中内压圆筒计算厚度的基本公式和适用范围是什么？答：基本公式：δ=Pc•Di/（2[σ]tφ- Pc）；适用范围：D0/Di≤1.5或Pc≤0.4[σ]tφ。

4、确定压力容器直径时需要考虑哪些因素？答：（1）操作工艺对容器直径的要求；（2）尽量选择适宜的长径比；（3）尽量选择标准直径；（4）满足容器内件安装、方便制造、检验和运输等方面要求。

5、内压、外压及真空容器的设计压力如何确定？答：⑴内压容器：设计压力是指在相应的设计温度下以确定容器壳体厚度的压力，其值不得低于安全阀的开启压力和爆破片装臵的爆破压力。

⑵外压容器：设计压力应取在正常操作情况下可能出现的最大内外压力差。

⑶真空容器：真空容器按承受外压设计；当装有安全控制装臵时，设计压力取1.25倍的最大内外压力差与0.1MPa两者中较小值；当无安全控制装臵时，取0.1MPa。

6、设计压力与计算压力有何不同，如何确定？答：设计压力是对容器的各个腔体而言的，是容器选择材料、划分类别、提出制造和检验要求、确定试验压力等的依据，也是确定容器各个受压元件计算压力的依据。

容器各个腔体的设计压力是根据其工作压力、安全阀的开启压力或爆破片的爆破压力等确定的。

压力容器设计人员题库及答案(全)第四部分.问答题doc

第四部分问答题4.1 《锅炉压力容器安全监察暂行条例》的适用范围？哪些单位必须执行《锅炉压力容器安全监察暂行条例》？答：适用于所有承压锅炉和压力为一个表压以上的各种压力容器，这些设备的设计、制造、安装、使用、检验、修理、改造的单位，都必须执行《锅炉压力容器安全监察暂行条例》。

4.2 简答《〈锅炉压力容器安全监察暂行条例〉实施细则》的“压力容器部分”主要有哪些内容？答：⑴压力容器设计单位和设计的审批；⑵压力容器制造单位的审批；⑶压力容器产品制造质量的监督；⑷压力容器检验单位的审定和检验员资格考核；⑸压力容器使用登记。

4.3 《压力容器安全技术监察规程》适用于同时具备哪些条件的压力容器(不答仅第三章、第四章、第五章适用的压力容器？答：《压力容器安全技术监察规程》适用于同时具备下列条件的压力容器；⑴最高工作压力(P W)大于等于0.1MPa(不含液体静压力)。

⑵内直径(非圆形截面指其最大尺寸)大于等于0.15m，且容积(V)大于等于0.025m3。

⑶盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。

4.4 《压力容器安全技术监察规程》管辖的压力容器，其受管辖的范围如何划定？答：⑴本体，与外部连接时其界线划定到压力容器与外部管道或装置焊接连接的第一道环向焊缝的焊接坡口、螺纹连接的第一个螺纹接头、法兰连接的第一个法兰密封面、专用连接件或管件连接的第一个密封面；⑵压力容器开孔部分的承压盖及其紧固件；⑶非受压元件与压力容器本体连接的焊接接头；⑷压力容器上所用的安全附件。

4.5 压力容器的哪些环节须严格执行《压力容器安全技术监察规程》的规定？答：压力容器的设计、制造(组焊)、安装、使用、检验、修理和改造等七个环节。

4.6 按《压力容器安全技术监察规程》的规定，哪些压力容器划分为第二类压力容器？答：⑴中压容器；⑵低压容器(仅限毒性程度为极度和高度危害介质)⑶低压反应容器和低压储存容器(仅限易燃介质或毒性程度为中度危害介质)⑷低压管壳式余热锅炉；⑸低压搪玻璃压力容器。

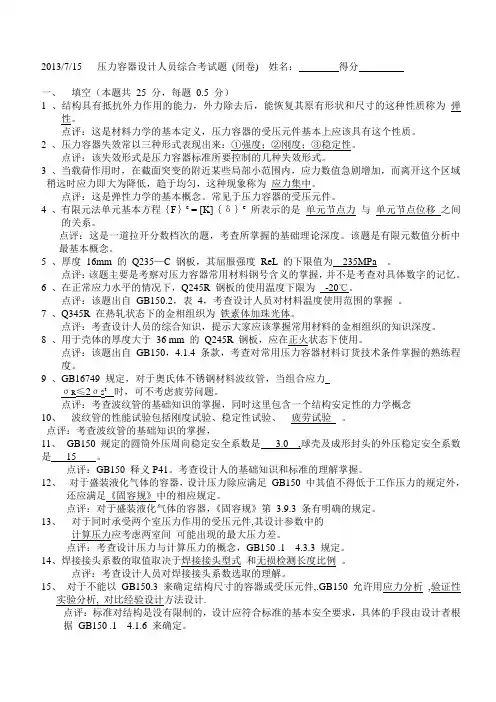

压力容器设计人员综合考试题及答案(一)

2013/7/15 压力容器设计人员综合考试题(闭卷) 姓名：得分一、填空（本题共25 分，每题0.5 分）1 、结构具有抵抗外力作用的能力，外力除去后，能恢复其原有形状和尺寸的这种性质称为弹性。

点评：这是材料力学的基本定义，压力容器的受压元件基本上应该具有这个性质。

2 、压力容器失效常以三种形式表现出来：①强度；②刚度；③稳定性。

点评：该失效形式是压力容器标准所要控制的几种失效形式。

3 、当载荷作用时，在截面突变的附近某些局部小范围内，应力数值急剧增加，而离开这个区域稍远时应力即大为降低，趋于均匀，这种现象称为_应力集中。

点评：这是弹性力学的基本概念。

常见于压力容器的受压元件。

4 、有限元法单元基本方程｛F｝e = [K]｛δ｝e所表示的是单元节点力与单元节点位移之间的关系。

点评：这是一道拉开分数档次的题，考查所掌握的基础理论深度。

该题是有限元数值分析中最基本概念。

5 、厚度16mm 的Q235—C 钢板，其屈服强度ReL 的下限值为235MPa 。

点评：该题主要是考察对压力容器常用材料钢号含义的掌握，并不是考查对具体数字的记忆。

6 、在正常应力水平的情况下，Q245R 钢板的使用温度下限为-20℃。

点评：该题出自GB150.2，表4，考查设计人员对材料温度使用范围的掌握。

7 、Q345R 在热轧状态下的金相组织为铁素体加珠光体。

点评：考查设计人员的综合知识，提示大家应该掌握常用材料的金相组织的知识深度。

8 、用于壳体的厚度大于36 mm 的Q245R 钢板，应在正火状态下使用。

点评：该题出自GB150，4.1.4 条款，考查对常用压力容器材料订货技术条件掌握的熟练程度。

9 、GB16749 规定，对于奥氏体不锈钢材料波纹管，当组合应力_σR≤2σS t _时，可不考虑疲劳问题。

点评：考查波纹管的基础知识的掌握，同时这里包含一个结构安定性的力学概念10、波纹管的性能试验包括刚度试验、稳定性试验、__疲劳试验__。

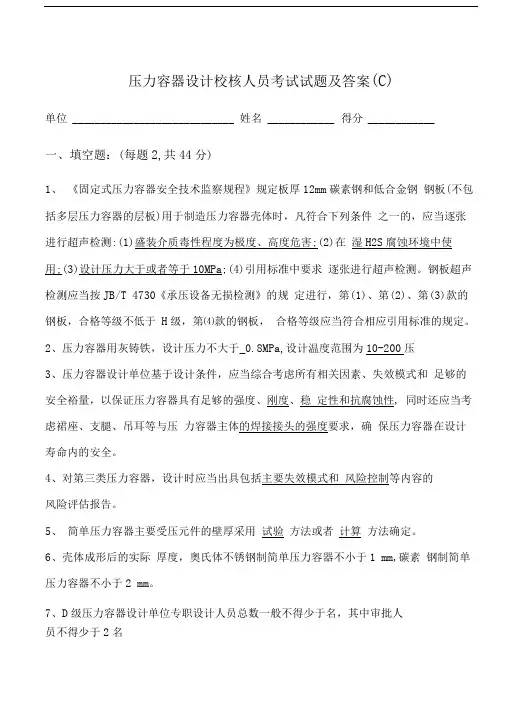

压力容器设计校核人员考试试题及答案

压力容器设计校核人员考试试题及答案(C)单位 _____________________________ 姓名 ____________ 得分 ____________一、填空题：(每题2,共44分)1、《固定式压力容器安全技术监察规程》规定板厚12mm碳素钢和低合金钢钢板(不包括多层压力容器的层板)用于制造压力容器壳体时，凡符合下列条件之一的，应当逐张进行超声检测:(1)盛装介质毒性程度为极度、高度危害;(2)在湿H2S腐蚀环境中使用;(3)设计压力大于或者等于10MPa;(4)引用标准中要求逐张进行超声检测。

钢板超声检测应当按JB/T 4730《承压设备无损检测》的规定进行，第(1)、第(2)、第(3)款的钢板，合格等级不低于H级，第⑷款的钢板，合格等级应当符合相应引用标准的规定。

2、压力容器用灰铸铁，设计压力不大于_0.8MPa,设计温度范围为10-200压3、压力容器设计单位基于设计条件，应当综合考虑所有相关因素、失效模式和足够的安全裕量，以保证压力容器具有足够的强度、刚度、稳定性和抗腐蚀性, 同时还应当考虑裙座、支腿、吊耳等与压力容器主体的焊接接头的强度要求，确保压力容器在设计寿命内的安全。

4、对第三类压力容器，设计时应当出具包括主要失效模式和风险控制等内容的风险评估报告。

5、简单压力容器主要受压元件的壁厚采用试验方法或者计算方法确定。

6、壳体成形后的实际厚度，奥氏体不锈钢制简单压力容器不小于1 mm,碳素钢制简单压力容器不小于2 mm。

7、D级压力容器设计单位专职设计人员总数一般不得少于名，其中审批人员不得少于2名8、设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。

9、在采用钢板制造带颈法兰时，圆环的对接接头应采用全焊透结构型式,焊后进行热处理及100% 射线或超声波检测。

10、压力容器锥体设计时，其大端折边锥壳的过渡段转角半径r应不小于封头大端内直径D i的10%、且不小于该过渡段厚度的3倍。

D类压力容器设计单位取证考核试题(第二部分)

D类压力容器设计单位取证考核试题（二）单位____________ 姓名____________ 得分____________一、填空题（30分）1、为了有利于_________和_________，《容规》根据_________、_________、_________及_________将使用范围内的压力容器分为I、II、III类容器。

2、压力容器设计________图上必须盖有___________印章，并应有_________、_________、_________人员的签字，设计证有效期为_______年。

3、压力容器设计单位应对_____________和_____________负责，设计文件至少应包括_____________和_________________。

4、内压容器的失效形式是____________，其强度条件是____________；外压容器的失效形式是____________，其稳定条件是____________。

5、按《容规》压力容器的压力试验是指________和________；液压试验的强度条件是____________；气压试验的强度条件是____________。

6、按GB150-1998，根据刚度要求，碳钢和低合金钢制的压力容器，最小壁厚为______mm；不锈钢制压力容器最小壁厚为________mm。

7、GB151-1999将钢制管壳式换热器划分为______级；其中______级要求高；重沸器属于______级；不锈钢换热器属于______级。

8、奥氏体不锈钢受压元件用于有晶间腐蚀介质场合时，必须满足__________的要求，并应进行_________、_________处理。

水压试验时应_________________试验合格后应_________________。

9、根据压力高低依次排列设计压力、试验压力、安全阀泄放压力、工作压力、安全阀开启压力、最高工作压力、容器爆破压力。

D类压力容器设计知识填空题

D类压力容器设计知识填空题D类压力容器设计知识填空题一、设计总论1、按无力矩理论求得的应力为薄膜应力，薄膜应力是沿壁厚均匀分布的。

2、容器计算中所用的弹性名义应力是指材料进入塑性后，假定应力与应变关系仍服从虎克定律。

3、内压筒体壁厚计算公式适用于单层、多层、热套筒体的计算。

4、在GB150中，是以Do/δe≥20 为界线区分薄壁圆筒和厚壁圆筒的。

5、压力容器的常见破坏型式有：塑性破坏、脆性破坏、疲劳破坏、蠕变破坏、腐蚀破坏等。

6、压力容器的失效形式有三种：强度失效、刚度失效和稳定性失效。

7、压力容器的失效准则有三种：弹性失效、塑性失效和爆破失效。

8、GB150采用的是弹性失效准则，以壳体的基本薄膜应力不超过材料的许用应力值，而由于总体结构不连续的附加应力，则以应力增强系数引入壁厚计算。

9、GB150在总体上采用的是常规设计方法，但在某些局部处也体现了应力分析的设计方法。

10、内压圆筒计算方法虽有所不同，但大体都是以中径公式为基础导出的。

11、内压圆筒壁厚计算公式的理论依据是第一强度理论;公式的适用范围是计算压力P c≤0.4［σ］tφ，这也是GB150适用于厚壁圆筒的限制条件。

12、任何情况下，容器壳体的名义厚度不得小于最小厚度与腐蚀裕量之和。

13、容器筒体的最小壁厚是由强度、刚度、稳定性确定的。

壳体加工成形后的最小厚度是为满足制造、运输、安装过程中刚度要求而规定的。

14、计算压力是指在相应设计温度下，用以确定容器各个受压元件厚度的压力，它包括液柱静压力。

15、对于同时承受两个室压力作用的受压元件，其设计参数中的计算压力应考虑两室间可能出现的最大压力差。

16、压力容器的设计压力用来确定容器的试验压力和类别；设计温度是容器选材和确定材料许用应力的基本设计参数。

17、最大允许工作压力是根据容器壳体的有效厚度计算所得，且取各受压元件的最小值。

18、压力容器的设计寿命是从腐蚀欲量中体现出来的。

19、内压锥壳的壁厚计算是将锥壳作为当量圆筒处理，其中圆筒内径D i以D c COSα代替，D c为锥壳大端直径。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

D类压力容器设计人员考试题库——上海市2016年
01GB150受压椭圆形封头计算厚度的公式是什么？对椭圆形封头的有效厚度有何限制？
02对于夹套容器，在确定夹套耐压试验压力时，是否应对内筒进行稳定性校核？如内筒稳定性不清楚，如何处理？
答：①需要进行稳定性校核。

②一般要求夹套水压时，内筒保压，使整个水压试验过程（升压、保压和卸压）中任一时间内，各压力舱的压差不超过允许压差，并在图样上说明这一要求和允许压差值。

03压力试验的目的是什么？为什么要尽可能采用液压试验？
答：压力容器耐压试验的目的是通过观察承压部件有无明显变形和破裂，检验承压部件的强度，来验证压力容器是否具有设计压力下安全运行必须的承压能力。

同时通过观察焊缝、法兰等连接处有无泄漏，来检验锅炉压力容器的严密性或发现容器潜在的局部缺陷。

压力容器的耐压试验时，在一般情况下加压介质只能用水或其他适宜的液体，要求介质具有挥发性小、易流动、不燃和无毒等特性。

而不用气体。

因为耐压试验主要是检验强度，试验时应考虑容器在试验时有破裂的可能性，由于气体爆破时的能量比液体大数百倍甚至上万倍，故较少采用。

04设计压力0.3MPa，设计温度50摄氏度，容积5.5m3，充装系数0.9，介质为水的储罐。

该设备如何分类？为什么？
答：按介质，水属于第二类介质。

按照《固容规》图A-2划分方法，属于I类压力容器。

05什么叫计算厚度、设计厚度、名义厚度、有效厚度？
答：计算厚度指按有关公式计算得到的厚度。

需要时，尚应计入其他载荷所需厚度。

对于外压元件，系指满足稳定性要求的最小厚度。

设计厚度指计算厚度与腐蚀裕量之和。

名义厚度指设计厚度加上钢材厚度负偏差后向上圆整至材料标准规格的厚度。

有效厚度指名义厚度减去腐蚀裕量和钢材厚度负偏差。

06什么情况需下需要制备产品焊接试件？
答：GB150.4-2011第9.1.1.1条，凡符合以下条件之一的、有A类纵向焊接接头的容器，应逐台制备产品焊接试件：
a)盛装毒性为极度或高度危害介质的容器；
b)材料标准抗拉强度Rm>=540MPa的低合金钢制容器；
c)低温容器；
d)制造过程中，通过热处理改善或者恢复材料性能的钢制容器；
e)设计文件要求制备产品焊接试件的容器。

07压力容器设计时对焊接接头系数是如何规定的？
答：按GB150.1-2011第4.5.2条规定，如下：
4.5.2.1焊接接头系数Ф应根据对接接头的焊缝形式及无损检测的长度比例确定。

4.5.2.2钢制压力容器的焊接接头系数规定如下：
a)双面焊对接接头和相当于双面焊的全焊透对接接头
1)全部无损检测，取Ф=1.0；
2)局部无损检测，取Ф=0.85。

b）单面焊对接接头（沿焊缝根部全长有紧贴基本金属的垫板）
1)全部无损检测，取Ф=0.9；
2)局部无损检测，取Ф=0.8。

4.5.2.3其他金属材料的焊接接头系数按相应引用标准的规定。

08压力容器在哪些特殊环境下对材料有特殊要求？
答：如：高温，高腐蚀（如介质是强酸，强碱），对氯离子有要求的（如奥氏体不锈钢），和铁基体不锈钢易发生化学反应的等，都对压力容器的材质有特殊要求。

09一台容器的设计压力p=0.21MPa，工作压力Pw=0.16MPa，介质为乙苯，设计温度高于乙苯的标准沸点，容积V=10m3，该容器应划为几类？
答：乙苯属于易爆介质，常压沸点136摄氏度，属于第一类介质，按《固容规》表A-1，属II 类压力容器。

10一台容器的设计压力为2.0MPa，工作压力为1.8MPa，容器上装有超压泄放装置，该容器需要进行气密性试验。

(a)气密性试验压力应取什么值？(b)设计压力、最高允许工作压力和超压泄放装置的动作压力三者关系如何排序？
答：(a)气密性试验压力等于设计压力2.0MPa
(b)最高允许工作压力<超压泄放装置的动作压力<=设计压力
11有一低压容器，C2=1.5mm，其筒体上有一唯一的Φ32X3.5的接管，该开孔是否可不另行补强？为什么？
答：不可不另行补强。

按GB150.3-2011第6.1.3条规定，该接管的腐蚀裕量1.5mm超出了表6-1规定的1mm，3.5mm 的接管壁厚应该增加，才可以不补强。

12有一工作时充满热水的容器，最高工作压力为1.60MPa，最高工作温度为95摄氏度，内径1000mm，容积2.5m3。

该容器应划为几类？为什么？
答：热水为二类介质，按照《固容规》表A-2划分，应为II类。

13有一卧式储存容器，设计压力1.80MPa，设计温度50摄氏度，内径1200mm，容积5m3，壳体材料Q345R，介质为混合液化石油气，该容器应划为第几类压力容器？其A、B类焊接接头无损检测比例为多少？是否必须进行焊后热处理？
答：第一类介质，按《固容规》表A-1划分为第II类。

Q345R为普通低合金钢，根据《固容规》，A、B类焊接接头无损检测比例应当大于或等于50%。

不必须进行焊后热处理。

14在符合什么条件时，压力容器开孔须采用整体补强？
答：一般符合下列条件之一，应考虑采用整体补强：设计压力≥4.0MPa；设计温度大于350℃；盛装极度、高度危害介质的压力容器；疲劳压力容器；补强圈结构不能满足要求的补强。

15在设计压力为0.3MPa、设计温度为50摄氏度的氯气缓冲罐上有一厚度为30mm的容器法兰，是否可用Q235-B钢板制作？为什么？
答：Q235-b为碳素钢，
16多腔压力容器类别是如何划分？
答：多腔压力容器（如换热器的管程和壳程、夹套容器等）按照种别高的压力腔作为该容器的种别并且按照该种别进行使用管理。

但是应当按照每个压力腔各自的种别分别提出设计、制造技术要求。

对各压力腔进行种别规定时，设计压力取本压力腔的设计压力，容积取本压力腔的几何容积。

17厚度大于或等于12mm的碳素钢和低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，什么情况应当逐张进行超声检测？
答：压力容器主要受压元件用钢板、盛装介质的毒性为极度、高度危害或者用于湿硫化氢腐蚀环境且厚度大于或等于20mm的铁素体钢钢板，应按《承压设备无损检测》JB/T4730.3逐张进行超声检测。

HG/T20581
18压力容器设计条件至少包含哪些内容？
19压力容器A、B类对焊接接头符合什么情况要进行全部无损检测？
20目前，压力容器异地组装由哪个监察机构监察？是否还要安全告知？
答：压力容器异地组装必须安装告知
压力容器应当由使用地(或组焊地点)的检验机构进行监督检验，并出具现场组装监督检验证书(与制造监督检验证书一起，作为该容器的监督检验证书)；如经协商同意，也可以由制造单位所在地的检验机构监督检验，此时，也可以合并出具一份监督检验证书(含现场组装)。

21请简述我国特种设备的结构层次，并各举一例说明
答：
22压力容器产品档案保存年限如何规定？
23在什么情况下压力容器的接管法兰应采用HG/T20592～HG/T20635系列标准？且说明应如何取用？。
