建筑机电安装管线排布图文解析
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
综合协调，利用可用的空间。
2.避让原则：有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。
3.管道间距：考虑到水管外壁，空调水管、空调风管保温层的厚度。
电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90°拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。
不同专业管线间距离，尽量满足现场施工规范要求。
4.考虑机电末端空间整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头等的安装，合理地布置吊顶区域机电各末端在吊顶上的分布,以及电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。
5.垂直面排列管道布置：注：上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
2机电管线布置工作的程序1.机电管线图纸综合布置将各专业的管线设计图纸集中表示在一张图中，可直观地反映建筑内部所有机电设备管道的走向布置。
特别是在大型项目里，便于各专业统一安排组织各部位的施工作业，对潜在的问题，提前反映协调解决，具有较强的可操作性和预见性。
（1）施工前汇集各专业系统图纸，合成综合管线布置图。
（2）施工前，投入足够专业技术的技术人员，绘制各楼层的机电管线综合布置图及相关的控制工作，包括内容：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置。
2.机电管线图纸综合的具体做法（1）保证必要的人员：项目部应安排2个人在一个阶段内专职做机电管线图纸综合。
同时，为了加强机电管线图纸综合的力量，也为了及时把图纸综合的成果应用到施工现场，主管现场的机电管理人员也直接参与到了机电管线图纸综合的工作当中。
（2）配备各专业图纸：不仅配备了通风空调、给排水、强弱电图纸，同时还配备了建筑施工图纸和结构施工图纸。
参与综合图纸工作的人员都有深刻的体会：不看懂结构施工图纸，便不知道梁的高矮及墙、板的厚度，因而就不可能把结构洞预留好。
不看懂建筑图纸，便不知道墙壁装修做法的厚度、吊顶的位置、高度，同样搞不好机电管线的预留预埋及安装。
（3）收集相关设备尺寸：如空调机组、新风机组尺寸（用于机房、走道布置的核验）、电气箱柜尺寸（用于强弱电井、机房等的布置）、消防声光报警器的安装要求（用于决定是否预留模块接线盒）、卷帘门各部尺寸（用于电气预埋和土建预埋铁的施工）、风幕各部尺寸（用于电气预埋）等。
（4）具体步骤：a.配备并读懂各专业图纸。
b.把给排水、消防及喷淋水、空调水、强电、弱电、消防电气管线用不同的色线叠加绘制在通风空调图纸上。
之所以这样做，是因为通风空调图纸图形复杂，不宜往其他专业图纸上复制。
c.找出管线密集的地方和风水电的干线路由，有代表性地做出相应的剖面图、立面图(尤其读懂土建专业图纸)，如布置有困难，则设法予以调整。
（5）遵循一个原则：做机电管线图纸综合的人员在读图、进行管线设备空间布置、对原设计进行调整时，思考问题的深度必须“达到干活的深度”——就是既要考虑施工工艺问题，还要考虑到工人的安装操作空间和将来的维修空间。
（6）各管线布置密集的部位截取关键点，绘制初步机电管线剖面布置图在机电管线综合布置图的基础上能够一目了然的呈现管线及设备密集的部位，在以往的经验中通常的位置包括：走廊通道，设备机房、机电管线竖井等关键位置。
局部综合布线图及初步机电管线剖面布置图的绘制，能针对性地反映建筑内部（处）机电设备管线的平面布置和空间布置。
在提出综合图要求后，结合各专业管线的布置、走向，在平面综合布置的基础上进行空间管线的布置，其中必须考虑到设备安装和管道连接的各方面要求，在尽可能保证吊顶天花高度和便于维修保养的前提下，完成接下来的管线的综合布置调整。
（7）进行机电管线调整定位，确定剖面设计在初步机电管线剖面布置图的基础上进行综合布置的调整定位，各机电系统管线布置总体统筹顺序为：1）各系统管线避让布置原则：①小管让大管；②有压管让无压管；③无保温管让保温管；④电气管线位上方，风管位下方；⑤电气、水管分井布置；⑥强电、弱电分槽、井布置；2）提高观感布置，为了给业主创造较高的建筑空间，还应尽量把管线尽量提高，以留下尽可能高的净高，提高建筑的观感；如在协和医院干保基地配建工程中，机电安装工程按下列要求进行管线综合布置：①雨水、污水、排水、冷凝水系统的管道等有排水坡度要求的管道，严格按设计图纸的要求的安装尺寸、标高和流体走向进行布置；通风（包括防排烟）与空调风管紧贴消防喷淋管道安装（需要预留保温层空间），当风管与消防喷淋头位置重叠时，按消防规范要求设置喷淋头与风管的间距或将消防喷淋头引至风管底部安装，并避开风口位置；②考虑电气系统功能变化较频繁（如电缆、电缆的增减等）和系统检修维护的方便及安全性，将电气桥架、线槽设置于水管上位或主干风管上方，以便进行电缆的敷设和线路维护；③水管（包括给水、排水、冷冻水、冷却水、冷凝水管道等）与电气桥架、线槽平行安装，则安装间距应大于100mm，在水管与电气桥架、线槽安装位置的交叉处，电气桥架、线槽爬升至管道上方安装。
喷淋主管宜安装在风管的上方,与上下喷淋头支管连接根据现场实际情况进行处理。
④现场安装实际近照注：由于消防、水暖及排水管线布置不合理、不紧凑，从而造成吊顶上部空间的浪费，给管线装修，特别给是吊顶造型带来困难；如上图5：消防管、暖管与排水交叉处，管线布置失败，最后重新拆除二次安装，既浪费成本，又浪费工期，因此安装工程中一定要重视其它管线与排水管线交叉处管线的综合布置。
（8）电缆桥架、管线支架整合共用电缆桥架断面设计形式应灵活、方便，易于实施，在不同区段过渡时，应充分考虑土建空间特点和电缆弯曲半径要求。
对于共用电缆支架形状、尺寸及支架内部空间划分，须有严格规定，细节清楚。
采用共用管道和电缆支架方案。
该方案整合了强弱电的电缆桥架、各专业管道支架，将吊顶内所有的管线桥架全部纳入共用架范围，统一设计，统一选型，为设备施工、系统设备安装提供了极大的方便，提高了电气安装质量和效率。
采用联合支架可以减少支架的拆改工作量，最大限度地降低工程成本。
3机电管线图纸综合需注意的问题（1）机电管线图纸综合在管理上应更主动，时间上应尽量往前提。
以免跟着结构施工搞得很紧张，因而降低图纸综合的质量。
（2）机电管线图纸综合的成果，应组织好层层交底、答疑，尤其是有些细部工艺要求。
最好是一竿子插到底，以免中途截留、信息传递失真。
交底的人员范围既应包括施工人员，还应包括施工管理人员、质检人员。
本工程就发生过不按综合留洞图预留孔洞的。
（3）各级、各专业管理人员及施工人员应改变以往各自为政、你干你的、我干我的、互不通气的倾向。
提倡“照顾左邻右舍”、“与人方便、与己方便”的管理理念，提倡矩阵式管理方式，把机电管线图纸综合的工作贯穿于整个施工过程中。
以减少拆改，把机电安装工作做到尽善尽美。
3装修项目机电管道综合平衡及末端点位布置管线平衡的分类：1、整个剖面综合平衡2、局部区域管线平衡整个剖面平衡重点：1、结构尺寸复核及标注2、装饰标高、造型标注3、主要管线的标高及位置。
4、机电末端设备的安装空间。
5、机电管线支管的走向及标高。
6、主龙骨的安装空间及位置。
7、检修空间、管线敷设空间。
8、条件容许的前提下需深化配套管线平衡的管线平面布置图。
平衡时需注意的机电规范及需注意事项：1、强弱电桥架并行敷设时净距离150以上。
2、桥架宜敷设在水管上方。
3、严禁在桥架上方平行敷设水管。
4、走道及集中管线部位应考虑施工及检修空间。
5、平衡时管线下方应考虑机电末端设备安装空间。
6、装饰主龙骨排版时应避开机电末端设备位置。
7、桥架和水管宜离开300以上。
8、有出风口风管的应注意风管和风口的位置，原则上应在同一直线。
9、各系统（水、电、风）支架需独立设置，不能共用。
装饰综合吊顶平面布置图平衡：平衡原则：1、所有吊顶机电点位必须在平面布置图上体现。
2、机电点位布置必须符合规范要求。
3、同一差不多轴线位置的机电点位尽量做到一条线上。
4、走廊机电末端点位没什么特殊要求，居中一条直线布置。
5、各机电点位位置尽量等距离设置。
吊顶综合平衡布置图图例：综合吊顶布置图平衡规范：2、烟感的设置规范电机点位墙面点位平衡：1、机电末端点位安装高度及规范要求消防警铃安装高度为下口离地坪2.2米；两个警铃之间不大于25米；最后一个警铃距墙不大于12.5米；区域火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为1.3~1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m。
机电管线排布原则9.22ppt课件
.
12
第十一条：商铺内的电气桥架尽量不在商铺正中间位置敷设，贴边敷设，便 于后期精装修。
? 右图为小商铺内桥架 居中设置，不便于后 期商铺加隔层之后精 装修。
? 解决方案：桥架安装 尽量在非主入口贴边 安装，便于装修。
.
13
谢谢观看！
.
? 右图二为管线在水平 条件下排布不开时， 上下布置示意图。
.
5
第二条：车库内电缆桥架敷设时，布置在车位上方，避免布置在车道上方以 保证车道净空。
? 右图云线处车库内电 缆桥架敷设在车道上， 影响车道净空高度。
? 解决方案：将电缆桥 架调整到车位上方贴 墙或柱敷设，保证车 道净高。
? 注：如地下车库结构
? 解决方案：将风管贴 板底，同时将排烟口
换成单层百叶，净高
可提高约400mm。
.
8
四：排烟风管的高度控制在400mm高以内，排烟风速尽可能控制在19m/s左 右，风管宽高比可以控制在8:1，以保证风管尺寸经济合理。排烟风口的排烟 距离控制在25---30米，以便尽可能的缩短排烟风管的长度。
? 右图为车库内通风及 排烟风管与采暖干管 交叉布置图，影响车 库净高。
.
7
第三条：通风、排烟风管及消防给水管要贴梁底（梁柱结构）或板底（大板 结构）敷设。桥架遇梁贴梁底，过梁后上返与顶板预留桥架高度+50mm 距离。
第六条：排烟风口首选不占用层高空间的单层百叶，若消防强制要求选择常 闭多叶排烟口，要在风管侧面安装，禁止下装占用层高。
? 右图为通风及排烟风 管未贴板底安装，并 且使用的常闭型多叶 排烟口下装，严重影 响净高。
14
建筑机电安装管线综合布局解析
建筑机电安装管线综合布局解析摘要：机电设备管线如果没有经过科学合理的综合布局，将发生：或受安装空间限制，造成管线间的规范间距不能满足、交叉重叠、安装检修空间不足等质量问题，严重的留下安全隐患；或过多占用建筑空间，减少建筑有效净空高度，影响建筑品质；或造成装饰装修面的杂乱无序，影响装饰装修的观感品质。
因此，建筑机电设备管线的综合布局在工程施工中有着重要意义。
关键词：建筑；机电安装；管线；综合布局；解析随着我国经济的发展，建筑业日益壮大，建筑机电安装方面的质量极其重要。
由于建筑机电安装涉及面广，安装环节多，管线的布置复杂，自动化程度越来越高，所以更加提高人们对机电安装工程的要求和标准也越来越高。
1机电安装前期图纸会审机电安装前期图纸会审是确保管线综合布局的重要环节。
各专业施工图纸分别由不同专业的设计师设计，彼此独立，不易综合考虑，所以在施工前的最后一关――图纸交底、会审，根据设计师的技术交底，立足全局综合考虑，提前把问题发现。
必要时请原审图部门重新审核。
安装工程图纸会审时，有以下几个常见问题一定要注意。
与土建施工图不统一。
在图纸会审时，由于专业分工，监理工程师常常只是熟悉各自的专业施工图，忽略了水电安装与土建施工图的对比，从而给以后的施工过程留下隐患。
其中比较重要的问题有：给排水、消防、空调工程中立管的位置是否影响门、窗的安装和使用功能；水平管的坡度是否受到层高、门洞大梁的限制；消防喷淋头、烟感在公共部位的位置是否合理；生活水管与消防水管的标高是否合理，是否会发生管子打架的现象；电缆桥架的走向是否合理，平行；地下室出墙洞的预留位置是否合理等。
2建筑机电安装设计如果不对各专业的管道设施在施工前进行综合规划布置，在施工过程中就很可能会出现不同专业间管道和设备打交叠位，造成返工、增加工程作业量甚至出现施工现场无法安装或施工质量不符合验收规范要求等问题。
走向排位杂乱的机电管路设施也会增加日后运行管理维修的难度。

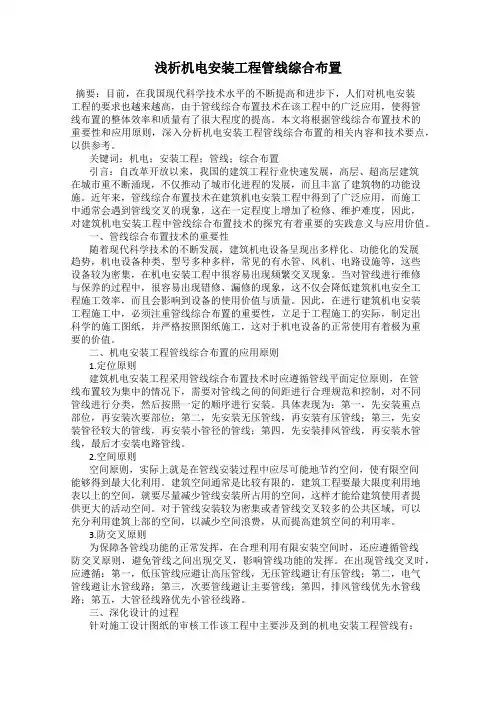

浅析机电安装工程管线综合布置
浅析机电安装工程管线综合布置摘要：目前，在我国现代科学技术水平的不断提高和进步下，人们对机电安装工程的要求也越来越高，由于管线综合布置技术在该工程中的广泛应用，使得管线布置的整体效率和质量有了很大程度的提高。
本文将根据管线综合布置技术的重要性和应用原则，深入分析机电安装工程管线综合布置的相关内容和技术要点，以供参考。
关键词：机电；安装工程；管线；综合布置引言：自改革开放以来，我国的建筑工程行业快速发展，高层、超高层建筑在城市重不断涌现，不仅推动了城市化进程的发展，而且丰富了建筑物的功能设施。
近年来，管线综合布置技术在建筑机电安装工程中得到了广泛应用，而施工中通常会遇到管线交叉的现象，这在一定程度上增加了检修、维护难度，因此，对建筑机电安装工程中管线综合布置技术的探究有着重要的实践意义与应用价值。
一、管线综合布置技术的重要性随着现代科学技术的不断发展，建筑机电设备呈现出多样化、功能化的发展趋势，机电设备种类、型号多种多样，常见的有水管、风机、电路设施等，这些设备较为密集，在机电安装工程中很容易出现频繁交叉现象。
当对管线进行维修与保养的过程中，很容易出现错修、漏修的现象，这不仅会降低建筑机电安全工程施工效率，而且会影响到设备的使用价值与质量。
因此，在进行建筑机电安装工程施工中，必须注重管线综合布置的重要性，立足于工程施工的实际，制定出科学的施工图纸，并严格按照图纸施工，这对于机电设备的正常使用有着极为重要的价值。
二、机电安装工程管线综合布置的应用原则1.定位原则建筑机电安装工程采用管线综合布置技术时应遵循管线平面定位原则，在管线布置较为集中的情况下，需要对管线之间的间距进行合理规范和控制，对不同管线进行分类，然后按照一定的顺序进行安装。
具体表现为：第一，先安装重点部位，再安装次要部位；第二，先安装无压管线，再安装有压管线；第三，先安装管径较大的管线，再安装小管径的管线；第四，先安装排风管线，再安装水管线，最后才安装电路管线。

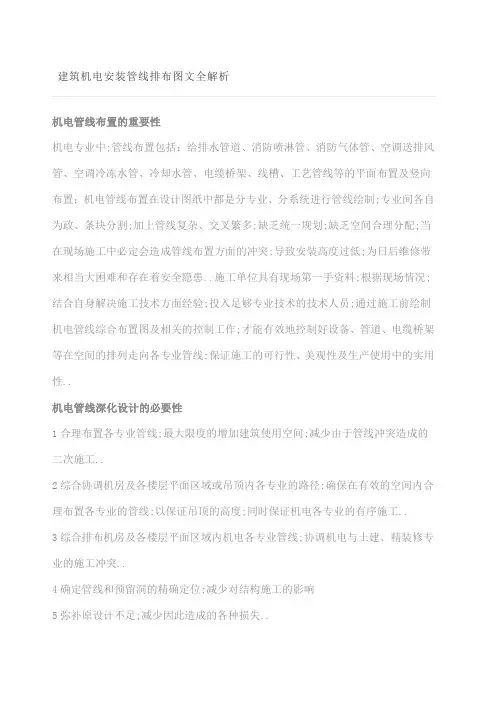

建筑机电安装管线排布图文全解析
机电管线布置的重要性机电专业中;管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制;专业间各自为政、条块分割;加上管线复杂、交叉繁多;缺乏统一规划;缺乏空间合理分配;当在现场施工中必定会造成管线布置方面的冲突;导致安装高度过低;为日后维修带来相当大困难和存在着安全隐患..施工单位具有现场第一手资料;根据现场情况;结合自身解决施工技术方面经验;投入足够专业技术的技术人员;通过施工前绘制机电管线综合布置图及相关的控制工作;才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线;保证施工的可行性、美观性及生产使用中的实用性..机电管线深化设计的必要性1合理布置各专业管线;最大限度的增加建筑使用空间;减少由于管线冲突造成的二次施工..2综合协调机房及各楼层平面区域或吊顶内各专业的路径;确保在有效的空间内合理布置各专业的管线;以保证吊顶的高度;同时保证机电各专业的有序施工..3综合排布机房及各楼层平面区域内机电各专业管线;协调机电与土建、精装修专业的施工冲突..4确定管线和预留洞的精确定位;减少对结构施工的影响5弥补原设计不足;减少因此造成的各种损失..6核对各种设备的性能参数;提出完善的设备清单;通过供货商或厂家核定各种设备的订货技术要求;尽快将数据传达给设计以检查设备基础、支架是否符合要;协助结构设计绘制大型设备基础图..7合理布置各专业机房的设备位置;保证设备的运行维修、安装等工作有足够的平面空间和垂直空间..8综合协调竖向管井的管线布置;使管线的安装工作顺利地完成;并能保证有足够多的空间完成各种管线的检修和更换工作..1.总体原则：风管布置在上方;桥架和水管在同一高度时候;水平分开布置;在同一垂直方向时;桥架在上;水管在下进行布置..综合协调;利用可用的空间..2.避让原则：有压管让无压管;小管线让大管线;施工简单的避让施工难度大的..3.管道间距：考虑到水管外壁;空调水管、空调风管保温层的厚度..电气桥架、水管;外壁距离墙壁的距离;最小有100mm的距离;直管段风管距墙距离最小150mm;沿结构墙需90°拐弯风管及有消声器、较大阀部件等区域;根据实际情况确定距墙柱距离;管线布置时考虑无压管道的坡度..不同专业管线间距离;尽量满足现场施工规范要求..4.考虑机电末端空间整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头等的安装;合理地布置吊顶区域机电各末端在吊顶上的分布;以及电气桥架安装后放线的操作空间及以后的维修空间;电缆布置的弯曲半径不小于电缆直径的15倍..5.垂直面排列管道布置：注：上述为管线布置基本原则;管线综合协调过程中根据实际情况综合布置;管间距离以便于安装、检修为原则..1.机电管线图纸综合布置将各专业的管线设计图纸集中表示在一张图中;可直观地反映建筑内部所有机电设备管道的走向布置..特别是在大型项目里;便于各专业统一安排组织各部位的施工作业;对潜在的问题;提前反映协调解决;具有较强的可操作性和预见性..1施工前汇集各专业系统图纸;合成综合管线布置图..2施工前;投入足够专业技术的技术人员;绘制各楼层的机电管线综合布置图及相关的控制工作;包括内容：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置..2.机电管线图纸综合的具体做法1保证必要的人员：项目部应安排2个人在一个阶段内专职做机电管线图纸综合..同时;为了加强机电管线图纸综合的力量;也为了及时把图纸综合的成果应用到施工现场;主管现场的机电管理人员也直接参与到了机电管线图纸综合的工作当中..2配备各专业图纸：不仅配备了通风空调、给排水、强弱电图纸;同时还配备了建筑施工图纸和结构施工图纸..参与综合图纸工作的人员都有深刻的体会：不看懂结构施工图纸;便不知道梁的高矮及墙、板的厚度;因而就不可能把结构洞预留好..不看懂建筑图纸;便不知道墙壁装修做法的厚度、吊顶的位置、高度;同样搞不好机电管线的预留预埋及安装..3收集相关设备尺寸：如空调机组、新风机组尺寸用于机房、走道布置的核验、电气箱柜尺寸用于强弱电井、机房等的布置、消防声光报警器的安装要求用于决定是否预留模块接线盒、卷帘门各部尺寸用于电气预埋和土建预埋铁的施工、风幕各部尺寸用于电气预埋等..4具体步骤：a.配备并读懂各专业图纸..b.把给排水、消防及喷淋水、空调水、强电、弱电、消防电气管线用不同的色线叠加绘制在通风空调图纸上..之所以这样做;是因为通风空调图纸图形复杂;不宜往其他专业图纸上复制..c.找出管线密集的地方和风水电的干线路由;有代表性地做出相应的剖面图、立面图尤其读懂土建专业图纸;如布置有困难;则设法予以调整..5遵循一个原则：做机电管线图纸综合的人员在读图、进行管线设备空间布置、对原设计进行调整时;思考问题的深度必须“达到干活的深度”——就是既要考虑施工工艺问题;还要考虑到工人的安装操作空间和将来的维修空间..6各管线布置密集的部位截取关键点;绘制初步机电管线剖面布置图在机电管线综合布置图的基础上能够一目了然的呈现管线及设备密集的部位;在以往的经验中通常的位置包括：走廊通道;设备机房、机电管线竖井等关键位置..局部综合布线图及初步机电管线剖面布置图的绘制;能针对性地反映建筑内部处机电设备管线的平面布置和空间布置..在提出综合图要求后;结合各专业管线的布置、走向;在平面综合布置的基础上进行空间管线的布置;其中必须考虑到设备安装和管道连接的各方面要求;在尽可能保证吊顶天花高度和便于维修保养的前提下;完成接下来的管线的综合布置调整..7进行机电管线调整定位;确定剖面设计在初步机电管线剖面布置图的基础上进行综合布置的调整定位;各机电系统管线布置总体统筹顺序为：1各系统管线避让布置原则：①小管让大管；②有压管让无压管；③无保温管让保温管；④电气管线位上方;风管位下方；⑤电气、水管分井布置；⑥强电、弱电分槽、井布置；2提高观感布置;为了给业主创造较高的建筑空间;还应尽量把管线尽量提高;以留下尽可能高的净高;提高建筑的观感；如在协和医院干保基地配建工程中;机电安装工程按下列要求进行管线综合布置：①雨水、污水、排水、冷凝水系统的管道等有排水坡度要求的管道;严格按设计图纸的要求的安装尺寸、标高和流体走向进行布置；通风包括防排烟与空调风管紧贴消防喷淋管道安装需要预留保温层空间;当风管与消防喷淋头位置重叠时;按消防规范要求设置喷淋头与风管的间距或将消防喷淋头引至风管底部安装;并避开风口位置；②考虑电气系统功能变化较频繁如电缆、电缆的增减等和系统检修维护的方便及安全性;将电气桥架、线槽设置于水管上位或主干风管上方;以便进行电缆的敷设和线路维护；③水管包括给水、排水、冷冻水、冷却水、冷凝水管道等与电气桥架、线槽平行安装;则安装间距应大于100mm;在水管与电气桥架、线槽安装位置的交叉处;电气桥架、线槽爬升至管道上方安装..喷淋主管宜安装在风管的上方;与上下喷淋头支管连接根据现场实际情况进行处理..④现场安装实际近照注：由于消防、水暖及排水管线布置不合理、不紧凑;从而造成吊顶上部空间的浪费;给管线装修;特别给是吊顶造型带来困难；如上图5：消防管、暖管与排水交叉处;管线布置失败;最后重新拆除二次安装;既浪费成本;又浪费工期;因此安装工程中一定要重视其它管线与排水管线交叉处管线的综合布置..8电缆桥架、管线支架整合共用电缆桥架断面设计形式应灵活、方便;易于实施;在不同区段过渡时;应充分考虑土建空间特点和电缆弯曲半径要求..对于共用电缆支架形状、尺寸及支架内部空间划分;须有严格规定;细节清楚..采用共用管道和电缆支架方案..该方案整合了强弱电的电缆桥架、各专业管道支架;将吊顶内所有的管线桥架全部纳入共用架范围;统一设计;统一选型;为设备施工、系统设备安装提供了极大的方便;提高了电气安装质量和效率..采用联合支架可以减少支架的拆改工作量;最大限度地降低工程成本..3机电管线图纸综合需注意的问题1机电管线图纸综合在管理上应更主动;时间上应尽量往前提..以免跟着结构施工搞得很紧张;因而降低图纸综合的质量..2机电管线图纸综合的成果;应组织好层层交底、答疑;尤其是有些细部工艺要求..最好是一竿子插到底;以免中途截留、信息传递失真..交底的人员范围既应包括施工人员;还应包括施工管理人员、质检人员..本工程就发生过不按综合留洞图预留孔洞的..3各级、各专业管理人员及施工人员应改变以往各自为政、你干你的、我干我的、互不通气的倾向..提倡“照顾左邻右舍”、“与人方便、与己方便”的管理理念;提倡矩阵式管理方式;把机电管线图纸综合的工作贯穿于整个施工过程中..以减少拆改;把机电安装工作做到尽善尽美..管线平衡的分类：1、整个剖面综合平衡2、局部区域管线平衡整个剖面平衡重点：1、结构尺寸复核及标注2、装饰标高、造型标注3、主要管线的标高及位置..4、机电末端设备的安装空间..5、机电管线支管的走向及标高..6、主龙骨的安装空间及位置..7、检修空间、管线敷设空间..8、条件容许的前提下需深化配套管线平衡的管线平面布置图..平衡时需注意的机电规范及需注意事项：1、强弱电桥架并行敷设时净距离150以上..2、桥架宜敷设在水管上方..3、严禁在桥架上方平行敷设水管..4、走道及集中管线部位应考虑施工及检修空间..5、平衡时管线下方应考虑机电末端设备安装空间..6、装饰主龙骨排版时应避开机电末端设备位置..7、桥架和水管宜离开300以上..8、有出风口风管的应注意风管和风口的位置;原则上应在同一直线..9、各系统水、电、风支架需独立设置;不能共用..装饰综合吊顶平面布置图平衡：平衡原则：1、所有吊顶机电点位必须在平面布置图上体现..2、机电点位布置必须符合规范要求..3、同一差不多轴线位置的机电点位尽量做到一条线上..4、走廊机电末端点位没什么特殊要求;居中一条直线布置..5、各机电点位位置尽量等距离设置..吊顶综合平衡布置图图例：综合吊顶布置图平衡规范：1、喷淋布置规范2、烟感的设置规范电机点位墙面点位平衡：1、机电末端点位安装高度及规范要求消防警铃安装高度为下口离地坪2.2米；两个警铃之间不大于25米；最后一个警铃距墙不大于12.5米；区域火灾报警控制器或火灾报警控制器安装在墙上时;其底边距地面高度宜为 1.3~1.5m;其靠近门轴的侧面距墙不应小于0.5m;正面操作距离不应小于1.2m..设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔..电话塞孔在墙上安装时;其底边距地面高度宜为1.3~1.5m一般插座安装高度为300;除图纸有特殊要求外；开关安装高度一般为1300.除图纸有特殊要求外；室内消火栓的布置间距应根据行走距离计算;并符合下列规定：1．2支水枪充实水柱同时到达任何部位时;消火栓的间距不应大于30m；2．1支水枪充实水柱同时到达任何部位时;消火栓的间距不应大于50m..2、墙面机电点位平衡重点具备条件：现场尺寸已复核、装饰图纸排版符合现场..所有墙面机电点位必须在图纸中统一合理布置及显示..原则上机电点位在块状类装饰材料中应居中设置;有特殊要求的机电点位除外..机电所有末端设备坐标、标高应在图纸中全部标注..3、墙面机电点位深化示例图报送相关方审批并实施1机电系统管线综合布置图..包括了：①各层机电综合管线图、各管线密集区域剖面图；②全面综合管线、机房的布置图、各区剖面图；③泵房立面图、剖面图、设备管道安装大样图；④各配电房桥架斜视图、准确的设备安装平面图、立面图；⑤冷冻机房的管线走向斜视图、设备安装大样图；⑥其他设备机房的管线布置图；⑦各配电箱/柜的立面布置图..2因为管线综合布置图涉及到管道偏移及局部修改;并对后期施工布置及施工流程影响较大;故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准;方可执行..机电管线的综合布置工作不仅解决了各系统管线之间布置距离不合理而造成的施工安装和设备调试的困难;检修维修空间;避免了发生管线故障时花费大量的时间和人工进行恢复；同时解决了在保证功能的前提下走廊吊顶内管道的标高和位置问题;避免交叉;又要配合装修的实用及美观的要求；在一些大型综合建筑的实际工程运用中取得了良好的效果..。
机电安装管线综合排布
绿地· 中央广场 南地块综合管线排布
中天建设集团第九建设公司
中天建设
• 机电安装工程内容
安装工程主要有智能建筑工程、电气工程、通风空调工程、给排
中天建设
中天建设
中天建设
中天建设
九层管线排布 方案一：九层综合排布A_A方案1.pdf 九层综合排布A_A方案二.pdf 九层综合图-Model.pdf 九层综合排布B-B.pdf
中天建设
图纸会审
图纸会审2013.5.25.xls
中天建设
中天建设
中天建设
八层综合管线布置 1、首先简单描述八层结构图，打开图纸，说明几个关键部位： 层高4.2m、梁高（核心筒区域外围、矩形柱部位）、架空地板、 结构板厚。以及梁上留洞定位及洞口尺寸450*200 ，距核心筒 3.56m。间距800mm,底标高 3.45 米。 留洞作用：为机电专业空调主管及喷淋主管敷设用。由于机电 施工过程中与装修结合点比较多的部位就是天花，所以先简单 介绍一下天花图： 2、走廊宽度，装饰完成面尺寸，轻质隔墙厚度150mm 2、喷淋 点位。灯具、风口及灯槽以及吊顶要求标高室内2.8 米，走廊 2.6 米，电梯前室 2.7 米。装修机电图纸 我们将原同济院 与康业设计院图纸进行了对比发现了一地方做了调整：
水工程、等。包含有风管、自喷管道、消火栓管道、桥架、空调水 管、压力排水管道等。商业综合体建筑作为民用建筑的一个重要组 成部分在人们的生活中起着非常重要而广泛的作用。其形式的多样 化、风格化对工程提出了更高的要求，大大增加了其施工难度。相
建筑机电安装 工程细部做法图文详解
建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。
设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。
支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。
挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。
人性化提示：小心碰头、请勿踩踏。
屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。
阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。
桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。
通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。
屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
屋面管道支架采用大理石干挂外包，与屋面材质一致。
电工必备—建筑机电安装图解大全
电工必备—建筑机电安装图解大全
当前的工程建设中，由于建筑安装工程发展较快，新材料、新工艺、新技术等层出不穷，这就给建设、施工、监理等有关工程建设的各方带来了许多新的课题。
如何根据当前的发展形势，做好建筑安装工程施工管理工作，是各级施工管理人员亟待解决定问题。
小编总结了电气施工中容易出的问题，速速阅读吧~
埋地等电位扁铁焊接处以及焊接钢管均需要使用沥青漆做防腐处理
镀锌钢管严禁使用电焊焊接
吊筋固定线管时间距不大于1.0米
成排导管在一起排布弯头处没有使用吊筋吊装
弱电专业做的接地联接
管通过轻质隔墙通贯龙骨时使用开孔器开孔的做法
轻质隔墙接线盒在龙骨上的固定使用横龙骨拉锚固定
配电箱安装时使用宽度一样的木龙骨卡箱子的边缘保证箱体安装好后与墙面平行
使用开孔器开进线孔
在安装时箱体必须固定牢固安装垂直度允许偏差为1.5%o下图为没有固定牢固导致安装好后配电箱倾斜
接线盒处的导线之间的缠绕匝数为4-6圈
导线接头处进行搪锡处理，接头需要使用两层胶布包扎，一层防水、一层绝缘胶布。
插座并线时进行搪锡处理。
建筑安装工程管线排布分析
建筑安装工程管线排布分析发表时间：2020-11-23T08:36:41.643Z 来源：《新型城镇化》2020年16期作者：侯利民杨利彬[导读] 随着人们对公用建筑、住宅、办公区域内实用性、美观度、舒适度、功能要求的增多，房屋建筑时需要引入的各类管线类型也变得复杂多样起来，如何统一安排、合理排列，避免不必要的重复施工浪费以及便于日后维修，已成为施工前期必不可少的准备工作。
河南邦昊建设工程有限公司河南安阳 456550摘要：随着人们对公用建筑、住宅、办公区域内实用性、美观度、舒适度、功能要求的增多，房屋建筑时需要引入的各类管线类型也变得复杂多样起来，如何统一安排、合理排列，避免不必要的重复施工浪费以及便于日后维修，已成为施工前期必不可少的准备工作。
如何在有限的空间和不同的高度内，对进入建筑物内的地下管线进行统一布置，合理排布，合理处置相关设备、管线、电缆等位置分配，确保实用、利于施工、便于后期维修，就变得极为重要。
关键词：建筑管线；排列布局引言随着人们对建筑的温度、湿度、洁净度、舒适度的要求提高。
系统越来越繁多，安装工程施工难度增大，施工难度的重点在于解决安装空间与管道施工的冲突。
如何在不影响使用功能和安装难度的前提下，如何优化管线综合排布与设计成为施工的重点。
一、工程管线统一布局的必要性和要求近来人们对于公用建筑物、居住、办公地区的舒适度、安全性和多功能性的要求越来越高。
对公用建筑的管线排列铺设完工后，对附近交通的影响和使用美观方面，也有颇多要求。
住宅办公建筑中，涉及的管道有电力、给排水管道、消防管道、空调管道等，公用建筑还可能有电缆桥架、线槽、各类大型输送管线等诸多项目。
各类管线从属不同系统，如果在施工时各自为政，不进行统一布局，那么，在室内可操作空间有限的情况下，必然造成挤占位置的冲突，或被迫修改预案涉及位置，不仅加大了施工费用，也给后期的维护留下麻烦。
统筹安排管线排列。
建筑管线设计工作以及排布工作，既是建筑机电工程安装当中的一个组成部分，也相互独立，有一定的复杂度。
建筑机电安装管线排布图文全解析
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
综合协调，利用可用的空间。
建筑机电设备安装工程管线综合布置技术分析
建筑机电设备安装工程管线综合布置技术分析摘要：随着社会和经济的发展，我国的建筑工程建设有了很大进展，对机电设备的应用也越来越广泛。
而管线综合布置技术又是机电安装工程的核心，所以为了让建筑机电安装工程能够更加出色，就必须加强管线综合布置技术。
管线综合布置技术涉及到的领域比较多，包括电气、通风、给排水等的线路，在具体的管线布置中还是存在很多的问题，本文将对建筑机电安装工程中的管线综合布置技术中存在的弊端进行简述，并对其在实际中的具体应用进行详细探究。
关键词：建筑；机电安装工程；管线；综合布置技术引言机电安装工程是建筑工程项目中的核心组成部分，其施工质量对建筑工程总体质量影响较大。
在建筑机电安装工程中，通过合理运用管线综合布置技术，可以提高建筑工程的总体质量，降低管线施工成本。
鉴于此，文章重点探讨管线综合布置技术在建筑机电安装工程项目中的应用要点。
1当前建筑机电设备安装中管线布置方面常见的问题当前，在机电安装中常见的管线布置方面的问题主要有以下几个方面：第一，机电设备不断增多，管线的施工难度不断增大。
随着科学技术的不断创新，在建筑中应用的机电设备数量越来越多，其发挥的功能也越来越重要，不同机电设备有不同的布线数量和布线方式，对施工人员的技术要求不断提升，需要施工人员以全局的观念来完成工作。
第二，在建筑建设中缺少对管线布置的规划，机电安装工程施工时缺少统一的规划。
在不少建筑建设中，没有考虑到机电安装的复杂性，没有为机电安装的管线施工预留出合理的空间，导致不同设备的线路重叠分布，不仅影响了美观，还增加了安全隐患，也增加了设备的检修和线路查找的工作难度。
第三，不同设备的安装施工缺少条理性。
众多的设备安装中，不同功能、不同用途的设备安装人员会根据自己的便利来进行线路布置，这样难免会出现设备安装中的线路冲突，增加了返工的概率。
2管线综合布置技术在建筑机电安装中的应用2.1合理进行施工规划要想有效提高管线综合布置技术，就要进行合理规划，通过先进的科学技术对管线布置现场进行图纸设计，建立管线布置模型，将管线融入到模型中，进而能够更直接地观看管线铺设的线路。
