地库机电安装综合管线优化排布指引
地库综合管线优化排布指引1 地库各区域净高要求:A区：回家通道非本区域使用管线不得进入，地上使用桥架、管道须从侧面高位进入；B区：车行道区域原则上不允许桥架、风管、DN100以上的管道，横穿管线除外，该区域控制净高不低于2.4米；C区：此区域不建议设置排布桥架、风管、DN100以上的管道，若无法避免，该区域控制净高不低于2.2米；D区：风管、桥架、水管优先设置于此处，该区域控制净高不低于2.2米；2 地库综合管线排布原则2.1 强制管控项2.1.1 回家通道不允许设置机电管线（不包含喷淋支管），该楼栋使用桥架、管道须从侧面高位进入，横穿该区域管线上翻不低于梁底标高；2.1.2 车道上不允许纵向设置桥架、风管及DN100以上的管道，横穿车道的风管需进行变径或翻弯避让；2.1.3 桥架、水管不允许穿越防火卷帘；2.1.4 桥架不允许平行设置在水管下方，管道与桥架交叉布置时，应保证“上电下水”；2.1.5 消防栓设置应避让车道和车位，不允许影响车辆通行及车位车门开启，间距不得大于30m；2.1.6 车道照明应沿车道中心线单排布置；2.1.7 综合支架大于2m时，应在中间增加吊杆或槽钢；2.2提升优化项2.2.1 性质相近的管线、热胀冷缩量较小的管线宜采用综合支架，建议由一家合作单位进行统一施工，尽可能利用已有的建筑构筑物的梁、柱作为综合支架的生根点；2.2.2 当水管、桥架采用综合支架时，为保证管线支架间距满足规范要求，桥架中间应增设一道或两道支架；2.2.3 消火栓优先布置在车道侧向位置，其次墙面位置，最后布置在柱跨正向位置（立管设于消火栓箱背后）；2.2.4 在局部风管净高不满足要求的情况下，风管下方喷头采用非标做法（下垂喷头安装风管两侧）；2.2.5 在地下室层高受限情况下，在保证防排烟管道设计截面积不变，通过调整风管宽高比，减小风管高度以满足提升净高的要求（矩形风管的宽高比宜为4：1以下，不应超过10：1）2.2.6 桥架上翻宜采用21.8°翻弯避让；。
机电管线综合排布原则
机电管线综合排布原则机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）肯定管线和预留洞的精肯定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管安置在上方，桥架和水管在同一高度时候，水平分开安置，在同一垂直方向时，桥架在上，水管在下举行安置。
(完整版)机电管线综合排布原则
机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。
施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。
管线综合排布规则
管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。
1.1.2 有压管让无压管。
1.1.3 低压管避让高压管。
1.1.4 常温管让高温、低温管。
1.1.5 可弯管线让不可弯管线，分支管线让主干管线。
1.1.6 附件少的管线避让附件多的管线。
1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
1.1.8 安装、维修空间应不小于500mm。
1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。
1.1.10 管廊内吊顶标高以上预留250mm的装修空间。
1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。
1.1.12 管廊内靠近中庭一侧预留卷帘门位置。
1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。
1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。
1.2.1.2 给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。
1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。
1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。
1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。
室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。
给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。
1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。
（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。
1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。
住宅地下车库机电管线综合排布原则
住宅地下车库机电管线综合排布原则1.安全可靠原则：住宅地下车库是一个密闭的空间，机电设备与管线布置必须符合安全可靠的原则。
机电设备应选择品牌可靠、具备完善的安全保护装置的产品，管线布置要避免与机械设备、高温设备等相互干扰和碰撞，确保车库使用过程中的安全性。
2.便捷性原则：住宅地下车库是一个便于停放车辆、进出车库的空间，机电管线布置应考虑到使用者的便捷。
主要交通道路、停车区域和重要的设备和管道的位置应合理布置，避免不必要的碰撞和阻碍。
3.空间利用原则：住宅地下车库的空间有限，机电设备及管线的布置应充分利用空间，避免空间浪费。
可采用嵌入式、壁挂式等方式，将机电设备尽可能安装在墙壁或隐蔽空间以节约空间。
4.系统合理性原则：住宅地下车库机电管线包括电气系统、给排水系统、通风系统等，各系统之间应协调合理的布置和连接方式。
不同系统之间的相关设备和管线应互不干扰，运行稳定、可靠。
例如，给排水与电气管线要分隔，通风与排气要区分布置。
5.维护保养原则：住宅地下车库机电管线的排布要考虑到设备的维护和保养方便。
设备和管线的位置要考虑到人员进入和操作的方便性，避免因为位置不当而导致设备无法维护和保养，或者需要拆除大量设备才能进行维修。
6.省能节能原则：住宅地下车库机电管线的设计应考虑到节能和环保的要求。
例如可以采用节能的照明设备和灯具，配备有定时、感应等智能控制功能，不仅能满足照明需求，还能节约能源。
7.美观性原则：住宅地下车库机电设备和管线布置的美观性也是需要考虑的因素。
设备和管线应尽量隐藏在墙体、地板或者天花板内，避免直接暴露出来，能让整个车库空间看起来整洁美观。
总之，住宅地下车库机电管线的综合排布原则需要考虑到安全、便捷、空间利用、系统合理、维护保养、省能节能和美观等方面的要求。
只有在综合考虑这些原则的基础上，才能得出合理的布局方案，提高住宅地下车库的使用效果和安全性。

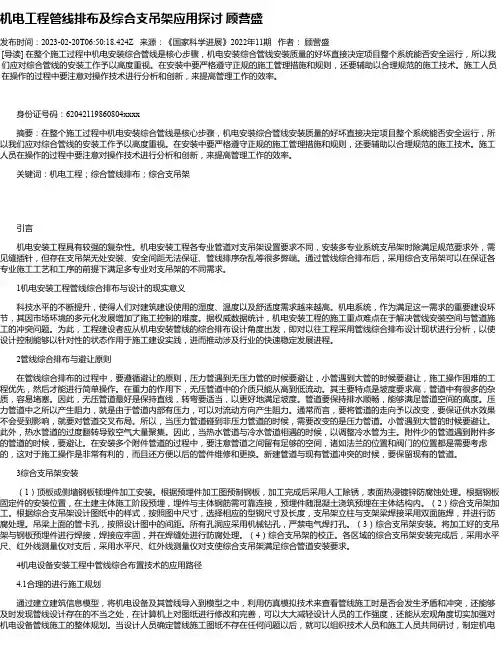

机电工程管线排布及综合支吊架应用探讨顾营盛
机电工程管线排布及综合支吊架应用探讨顾营盛发布时间：2023-02-20T06:50:18.424Z 来源：《国家科学进展》2022年11期作者：顾营盛[导读] 在整个施工过程中机电安装综合管线是核心步骤，机电安装综合管线安装质量的好坏直接决定项目整个系统能否安全运行，所以我们应对综合管线的安装工作予以高度重视。
在安装中要严格遵守正规的施工管理措施和规则，还要辅助以合理规范的施工技术。
施工人员在操作的过程中要注意对操作技术进行分析和创新，来提高管理工作的效率。
身份证号码：62042119860804xxxx摘要：在整个施工过程中机电安装综合管线是核心步骤，机电安装综合管线安装质量的好坏直接决定项目整个系统能否安全运行，所以我们应对综合管线的安装工作予以高度重视。
在安装中要严格遵守正规的施工管理措施和规则，还要辅助以合理规范的施工技术。
施工人员在操作的过程中要注意对操作技术进行分析和创新，来提高管理工作的效率。
关键词：机电工程；综合管线排布；综合支吊架引言机电安装工程具有较强的复杂性。
机电安装工程各专业管道对支吊架设置要求不同，安装多专业系统支吊架时除满足规范要求外，需见缝插针，但存在支吊架无处安装、安全间距无法保证、管线排序杂乱等很多弊端。
通过管线综合排布后，采用综合支吊架可以在保证各专业施工工艺和工序的前提下满足多专业对支吊架的不同需求。
1机电安装工程管线综合排布与设计的现实意义科技水平的不断提升，使得人们对建筑建设使用的湿度、温度以及舒适度需求越来越高。
机电系统，作为满足这一需求的重要建设环节，其因市场环境的多元化发展增加了施工控制的难度。
据权威数据统计，机电安装工程的施工重点难点在于解决管线安装空间与管道施工的冲突问题。
为此，工程建设者应从机电安装管线的综合排布设计角度出发，即对以往工程采用管线综合排布设计现状进行分析，以使设计控制能够以针对性的状态作用于施工建设实践，进而推动涉及行业的快速稳定发展进程。
建筑机电安装工程管线综合排布探讨刘君赵海霞唐茂华孟晓龙李鑫袁亚增
建筑机电安装工程管线综合排布探讨刘君赵海霞唐茂华孟晓龙李鑫袁亚增发布时间：2021-09-25T10:46:31.805Z 来源：《基层建设》2021年第15期作者：刘君赵海霞唐茂华孟晓龙李鑫袁亚增[导读] 近年来，现代工程建筑正在朝着大型化以及智能化方向发展，越来越多的先进施工技术被应用到工程建设中，而管线综合技术就是其中一种，大大促进了工程质量水平的提高。
在建筑机电安装施工工作开展过程中，利用管线综合布置技术，除了能够让施工质量有所提升之外，也可以有效缩短工期，降低了返问题出现的几率，对企业经济效益的提高有很大促进作用。
基于此，本文即对建筑机电安装工程管线综合排布展开了深入分析，以期相关人员的能够借鉴。
中建八局第四建设有限公司山东岛 266071摘要：近年来，现代工程建筑正在朝着大型化以及智能化方向发展，越来越多的先进施工技术被应用到工程建设中，而管线综合技术就是其中一种，大大促进了工程质量水平的提高。
在建筑机电安装施工工作开展过程中，利用管线综合布置技术，除了能够让施工质量有所提升之外，也可以有效缩短工期，降低了返问题出现的几率，对企业经济效益的提高有很大促进作用。
基于此，本文即对建筑机电安装工程管线综合排布展开了深入分析，以期相关人员的能够借鉴。
关键词：建筑机电安装工程；管线综合排布；探讨引言：现阶段，人们生活水平在高速提升的同时，对于建筑工程数量以及质量的要求也越来越高。
在建筑工程中，机电安装工程是极为重要的环节，在管线综合布置期间，需要从建筑功能以及外观等层面综合地进行考虑，合理地进行管线综合布置，确保其中较为复杂的系统工程能得到科学布置，促进机电工程系统运行效率的提高，让有限的资源被无限利用，增强建筑机电安装工程质量，进而为工程的可持续发展奠定坚实基础。
一、建筑机电安装工程管线综合排布原则分析在具体的建筑机电安装工程施工工作开展过程中，针对管线综合排布，一定要严格地依照原则进行，以保证施工工作的开展能够更加合理。
机电综合管线排布避让原则
机电综合管线排布避让原则
1.各类管线避让：在安装机电设备时，需要考虑到各类管线的避让。
例如，电缆、水管、燃气管道等需要避开重要的机电设备，以免影响设备
的安装和使用。
2.空间利用合理化：为了充分利用有限的空间，机电设备在排布时应
考虑合理布局，避免设备之间的交叉或重叠。
通过合理的排布，可以节约
空间，提高建筑物的整体效率。
3.安全距离和避震：安装机电设备时，需要考虑到设备之间的安全距
离和避震措施。
安全距离可以减少设备之间的相互干扰，避免意外事故的
发生。
同时，合理的避震措施可以减少设备受到地震等外力的影响，保证
设备的正常运行。
4.易于维修和检修：机电设备的排布需要充分考虑到日后的维修和检
修工作。
合理的排布可以使维修人员更容易进入设备区域，并且可以方便
地操作和维修设备。
这样可以节约维修时间，降低维修成本。
5.防火安全：机电设备安装过程中需要注意防火安全。
例如，在安装
电缆时，应将电缆与易燃物隔离，并保持一定的距离。
此外，机电设备本
身也需要有防火措施，如设置灭火器或消防水带等。
6.美观：机电设备的排布还需要考虑到建筑物的美观性。
合理的排布
可以使机电设备与周围环境协调一致，不仅保证了设备的正常运行，还增
加了建筑物的整体美感。
总之，机电综合管线排布避让原则需要综合考虑多个因素，包括安全性、空间利用、维修便捷性、防火安全和美观等。
通过合理的排布和布局，可以保证机电设备的正常运行和安全使用。
