农村电力网作业题——答案
农网配电营业工题库(附参考答案)
农网配电营业工题库（附参考答案）一、单选题（共60题，每题1分，共60分）1、急修值班在需完成的交接班记录中()项不需记录。
A、工器具B、配网故障C、备品备件D、值班具体过程正确答案：D2、()同时接触未接通的或已断开的导线两个断头，以防人体串入电路。
A、可以B、允许C、不宜D、严禁正确答案：D3、分裂绕组变压器是将普通的双绕组变压器的低压绕组在电磁参数上分裂成两个完全对称的绕组，这两个绕组之间()。
A、在电、磁上都有联系B、在电、磁上都无任何联系C、有电的联系，在磁上没有联系D、没有电的联系，只有磁的联系正确答案：D4、《电力设施保护条例实施细则》：任何单位和个人不得在距电力设备周围()范围内进行爆破作业。
A、300米B、620米C、500米D、550米正确答案：C5、避雷器是用来()雷电过电压的主要保护电器。
A、限制B、增大C、增强D、增加正确答案：A6、电力系统的电抗是因导线中通过()电流而使导线周围产生交变磁场所引起的。
A、雷击B、内过电压C、交流D、直流正确答案：C7、新装或变动过内外连接线的变压器，并列运行前必须核定()。
A、相位B、出厂编号C、使用说明D、温度正确答案：A8、地区供电局要根据工作需要，为各专业合理配置“三种人”，并每()对其资格进行审核。
A、三年B、半年C、二年D、一年正确答案：D9、工作票签发人在审核工作票时，应按照接线图，对应采取的()进行认真细致的审核，满足要求后方可签发工作票。
A、安全措施B、管理措施C、技术措施D、组织措施正确答案：A10、变压器按绕组形式可以分为双绕组变压器、三绕组变压器、()变压器等。
A、干式变压器B、自耦变压器C、整流变压器D、单相变压器正确答案：B11、10kV配电系统()中性点接地系统。
A、不采用B、原则上采用C、采用经电阻接地的D、采用正确答案：A12、电力线路无论是空载、负载还是故障时，线路断路器()。
A、均应可靠动作B、故障时不一定动作C、空载时无要求D、负载时无要求正确答案：A13、空压机()处不得有人工作，储气罐放置地点应通风，且禁止日光曝晒或高温烘烤。
农网配电营业工练习题+答案
农网配电营业工练习题+答案一、单选题（共51题，每题1分，共51分）1.配电室(箱)进出引线的截面积应按()的允许载流量选择，但应满足机械强度的要求。
A、电压B、电能C、电流D、电阻正确答案：C2.10kV电缆分接箱的顶盖倾斜度不应小于()度。
A、3B、1C、2D、4正确答案：A3.配电箱的安装高度，箱底对地面距离一般不小于()，进出引线应套保护管。
A、1.8米B、1.5米C、1米D、1.2米正确答案：D4.操作项目不得并项填写，一个操作项目栏内应该()动词。
A、可有多个B、可有三个C、仅有两个D、仅有一个正确答案：D5.线路绝缘子串中出现低值或零值绝缘子时及易诱发污闪，其原因是()。
A、该绝缘子串的爬电比距先下降后增大B、该绝缘子串的爬电比距下降C、该绝缘子串的爬电比距增大D、该绝缘子串的爬电比距先增大后下降正确答案：B6.架空配电线路耐张线夹的握着力不应小于导线计算拉断力的()%。
A、50B、90C、100D、30正确答案：B7.变电站的站用变压器二次侧为380/220V()三相四线制系统。
A、中性点经消弧线圈接地B、中性点直接接地C、中性点经小电阻接地D、中性点不接地系统正确答案：B8.第一种工作票应在工作批准期限前()小时，由工作负责人向调度值班员申请办理延期手续。
A、1B、2C、8D、4正确答案：B9.操作票部分执行，结束后在盖章处加盖()印章。
A、已执行B、此项未执行C、未执行D、作废正确答案：A10.通常，非晶合金变压器铁心结构为()。
A、三相壳式B、三相芯式C、三相五柱式D、三相四柱式正确答案：C11.气体绝缘变压器是在密封的箱壳内()气体代替绝缘油，利用()气体作为为变压器的绝缘介质和冷却介质。
A、氯气B、二氧化碳C、六氟化硫D、氮气正确答案：C12.下列哪个不可以降低配电变压器损耗：()。
A、停用空载配电变压器B、淘汰高损耗配电变压器C、合理配置配电变压器容量理论计算D、加装低压电抗器正确答案：D13.()是指将线路、变压器或断路器串构成的网络闭合运行的操作。
农网配电营业工专业(理论)练习题(含参考答案)
农网配电营业工专业（理论）练习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、母线应按下列规定涂漆相色：U相为黄色，V相为绿色，W相为红色，中性线为（）。
A、橘红色B、黄和绿双色C、淡蓝色D、深蓝色正确答案：C2、道路交通安全工作，应当遵循依法管理、方便群众的原则，保障道路交通（）。
A、畅通、有序、安全B、有序、安全、畅通C、安全、有序、畅通D、畅通、安全、有序正确答案：B3、在受地形和周围环境的限制而不能直接安装普通拉线的地方，可以安装( )。
A、水平拉线B、共用拉线C、V形拉线D、弓形拉线正确答案：D4、绝缘套管表面的空气发生放电，叫( )。
A、气体击穿B、瓷质击穿C、沿面放电D、气体放电正确答案：C5、在电能表组别代号中，D表示单相；S表示三相三线；（）表示三相四线；X表示无功；B表示标准。
A、JB、KC、MD、T正确答案：D6、拉线盘的埋深和方向，应符合设计要求。
拉线棒与拉线盘应垂直，其外露地面部分的长度为（）。
A、200～300mmB、500～700mmC、400～500mmD、300～400mm正确答案：B7、电杆起立到( )时，应暂停牵引，稳好四方临时拉线，起立到80°时停止牵引，调整拉线，使杆(塔)缓缓立直。
A、45°B、70°C、60°D、30°正确答案：B8、对未装计费（）的临时用电者，应按用电设备容量、使用时间、用电类别计收电费。
A、电压表B、电能表C、电流表D、功率表正确答案：B9、对成年人施行触电急救时，口对口(鼻)吹气速度每分钟（）次。
A、18B、5C、12D、20正确答案：C10、“S”级电流互感器，能够正确计量的电流范围是( )Ib。
A、1%～120%B、10%～120%C、2%～120%D、5%～120%正确答案：A11、框架式自动断路器有数量较多的（），便于实现连锁和对辅助电路的控制A、辅助触头B、辅助电路C、感觉元件D、主触头正确答案：A12、按《国家电网公司业扩供电方案编制导则》规定，负荷电流为( )以上时，宜采用经电流互感器接入式的接线方式。
农网配电营业工模拟考试题与答案
农网配电营业工模拟考试题与答案1、装设剩余电流动作保护器的低压电网必须是电源中性点直接接地的( )系统。
A、TTB、TN-CC、TN-C-SD、TN-S答案：A2、在动力和照明设备平面图上标注图形符号，用来表示设备的( )关系；在图形符号旁标注文字符号，用来说明其性能和特点。
A、相互位置B、位置C、相互连接D、连接答案：C3、当电气设备的绝缘老化变质后，即可能引起（）。
A、开路B、短路C、过载D、过压答案：B4、某村低压线路烧毁，需要检修处理，于是工作负责人就( )登杆检修。
A、填写第二种工作票后立即派人B、经验明确无电压后C、立即派人D、经验明确无电压后，挂好接地线派人答案：D5、配电线路上装设隔离开关时，动触头一般（）打开。
A、向右B、向下C、向上D、向左答案：B6、当负载持续率大于( )时，应选用连续定额的电动机。
A、60%C、55%D、70%答案：A7、柱上断路器安装前应进行分合试验操作时机构灵活，经分合操作3次以上，指示正常，方可认为合格。
A、4B、2C、5D、3答案：D8、当负载持续率小于( )时，应选用断续定额的电动机。
A、70%B、50%C、40%D、60%答案：D9、紧线操作时，有一定的过牵引长度，为了安全，一般规定导线过牵引长度应不大于( )，同时，导线的安全系数大于2。
A、200mmB、300mmC、100mmD、400mm答案：A10、异步电动机的( )保护，一般用于定子绕组的相间短路保护。
A、缺相B、过时负荷C、短路D、失压答案：C11、双杆台架式变压器台适于安装（）kVA的配电变压器。
A、≤30B、50～315C、≤315D、≥31512、钢铰线作拉线时，当采用绑扎固定安装时，应采用直径不大于（）mm 的镀锌铁线绑扎固定。
A、2.8B、3.2C、2.2D、3.6答案：B13、ZW--10代表的是（）。
A、柱上六氟化硫式B、柱上真空式C、柱上负荷闸刀D、柱上多油式答案：B14、TN-C系统中的保护中性线的重复接地电阻，当变压器容量不大于100kVA，且重复接地点不少于3处时，允许接地电阻不大于（）Ω。

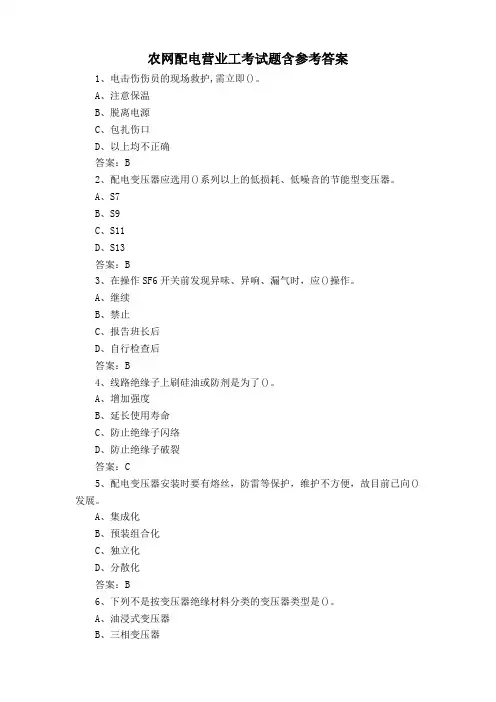

农网配电营业工考试题含参考答案
农网配电营业工考试题含参考答案1、电击伤伤员的现场救护,需立即()。
A、注意保温B、脱离电源C、包扎伤口D、以上均不正确答案：B2、配电变压器应选用()系列以上的低损耗、低噪音的节能型变压器。
A、S7B、S9C、S11D、S13答案：B3、在操作SF6开关前发现异味、异响、漏气时，应()操作。
A、继续B、禁止C、报告班长后D、自行检查后答案：B4、线路绝缘子上刷硅油或防剂是为了()。
A、增加强度B、延长使用寿命C、防止绝缘子闪络D、防止绝缘子破裂答案：C5、配电变压器安装时要有熔丝，防雷等保护，维护不方便，故目前已向()发展。
A、集成化B、预装组合化C、独立化D、分散化答案：B6、下列不是按变压器绝缘材料分类的变压器类型是()。
A、油浸式变压器B、三相变压器C、干式变压器D、SF6气体变压器答案：B7、在统计期间内，对用户有效供电时间总小时数与统计期间小时数的比值，称为()。
A、供电可靠率B、供电可靠性C、供电量D、受电量答案：A8、新研制的带电作业用绝缘工具要经过()，并全部符合其要求，就可投入使用。
A、电气性能试验B、机械性能试验C、型式试验D、领导检查答案：A9、电力系统的电抗是因导线中通过()电流而使导线周围产生交变磁场所引起的。
A、直流B、交流C、雷击D、内过电压答案：B10、开启式负荷隔离开关的电源进线应接在()上。
A、左侧接线柱B、右侧接线柱C、静触座D、动触头答案：C11、按《广东电网公司设备缺陷管理规定》，检查杆塔、拉线和基础有无下列缺陷和运行情况的变化，下列表述错误的是()。
A、塔倾斜、横担歪扭及杆塔部件锈蚀变形、缺损，杆塔部件固定螺栓松动、缺螺栓或螺帽，螺栓丝扣长度不够，铆焊处裂纹、开焊、绑线断裂或松动B、混凝土杆出现裂纹或裂纹扩展，混凝土脱落、钢筋外露，脚钉缺损C、拉线及部件锈蚀、松弛、断股抽筋、张力分配均匀.缺螺栓、螺帽等，部件丢失和被破坏等现象拉线及部件锈蚀、松弛、断股抽筋、张力分配均匀.缺螺栓、螺帽等，部件丢失和被破坏等现象杆塔及拉线的基础变异，周围土壤突起或沉陷，基础裂纹、损坏、下沉或上拔，护基沉塌或被冲刷D、拉线及部件锈蚀、松弛、断股抽筋、张力分配均匀.缺螺栓、螺帽等，部件丢失和被破坏等现象杆塔及拉线的基础变异，周围土壤突起或沉陷，基础裂纹、损坏、下沉或上拔，护基沉塌或被冲刷答案：D12、运行数据主要包括()、停电起始时间、停电终止时间、停电状态、停电设备、停电技术原因、停电责任原因、特殊分析、备注和停电范围(用户)。
国网农电工考试题库(带答案)
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.电压互感器的准确度等级是指在规定的一次电压和二次负荷变化范围内,负荷功率因数为额定值时,误差的( )。
A.最大限值B.最小限值C.数值答案:A2. 高压送电线路电压一般在( )及以上。
A.10kVB.35kVC.110kVD.220kV答案:C3. 把交流电和直流电分别通入阻值相等两个电阻，如果在相似时间内电阻产生热量相等，咱们把直流电大小定义为交流电()。
A.瞬时值B.最大值C.有效值D.峰值答案:C4. 单向半波可控整流电路，若变压器次级电压为u2，则输出平均电压的最大值为( )。
A.u2B.u2C.u2D.0.45u2答案:D5. 临时装设的电气设备必须( )A.用绝缘物把设备支撑起来B.把金属外壳接零C.把金属外壳接地D.屏蔽起来答案:C6. 下列( )不属于高压基本绝缘安全用具A.绝缘杆B.绝缘夹钳C.绝缘手套和绝缘靴D.高压验电器答案:C7. 由直接雷击或雷电感应而引起的过电压叫做( )。
A.大气过电压B.操作过电压C.谐振过电压答案:A8. 电动势的方向是( )。
A.从正极指向负极B.从负极指向正极C.与电压方向相同答案:B9. 自然冷却变压器在正常运行时，上层油温不宜经常超过( )。
A.95℃B.85℃C.105℃D.65℃答案:D10. 若某电容两端电压uC＝20sinωT容抗为10欧，则通过电容器的电流为( )。
A.i＝20sinωTB.i＝2sin(ωT＋90°)C.i＝10sin(ωT－90°)D.i＝10sinωT答案:B11. 线绕式电动机的定子作耐压试验时，转子绕组应( )。
A.开路B.短路C.接地D.严禁接地答案:C12. 完成工作许可手续后，( )应向工作班人员交代现场安全措施.带电部位和其他注意事项。
农网配电营业工模拟考试题+答案
农网配电营业工模拟考试题+答案一、单选题（共60题，每题1分，共60分）1、雷云对地放电时，在雷击点放电过程中，位于雷击点附近的导线上将产生()。
A、外部过电压B、内部过电压C、感应过电压D、操作过电压正确答案：C2、对三相变压器，额定电压指()。
A、一次电压B、线电压C、相电压D、二次电压正确答案：B3、同一档距内，每根导线只允许有()个接头。
A、三B、四C、一D、二正确答案：C4、急救成功的关键是()，操作正确。
A、送往医院B、动作快C、寻找医生D、以上均不正确正确答案：B5、《安全生产法》规定：国家鼓励和支持安全生产科学技术研究和安全生产先进技术的推广应用，提高()水平。
A、安全生产B、技术C、技能D、电力生产正确答案：A6、绝缘摇表使用前应做()试验，以检验表计的完好性。
A、开路B、不用做C、开路和短路D、短路正确答案：C7、配电装置及馈电线路的绝缘电阻值不应小于()MΩ。
A、0.5B、0.2C、1.5D、1正确答案：A8、10kV户外型跌落式熔断器，系统中性点接地方式不包括()。
A、经消弧线圈接地B、直接接地C、经小电阻接地D、不接地正确答案：B9、SCADA系统的优点不包括()。
A、加快决策B、模拟网络情况C、测量数据D、智能决策正确答案：D10、新安装的电气设备在投入运行前必须有()试验报告。
A、出厂B、针对性C、预防性D、交接正确答案：D11、下列情况不属违章操作的有()。
A、隔离开关切断大电流B、带电作业C、带电线路接地D、接通接地线母线正确答案：B12、柱上断路器和负荷开关，壳体应设置防内部电弧故障的()。
A、防漏电装置B、限压装置C、限流装置D、泄压装置正确答案：D13、导线震动造成的断股、断线故障主要发生在()线路上。
A、大档距B、交叉跨越档C、孤立档D、小档距正确答案：A14、同杆双回线路中的一回停电线路上的工作，必须办理()。
A、口头或电话命令B、第二种工作票C、第三种工作票D、第一种工作票正确答案：D15、柱上开关、隔离开关和熔断器的防雷装置，其接地装置的接地电阻，不应大于()。
农电工试题及答案
农电工试题及答案一、选择题1. 农电工是指从事农村电力工作的人员，包括（）。
A. 农村电工B. 农网管理员C. 农村供电人员D. 以上都是2. 农网操作人员的主要职责是（）。
A. 维护农村电网设备B. 安全运行农村电网C. 维护农村用电负荷平衡D. 以上都是3. 下列哪项是农电工的主要安全工作内容（）。
A. 防止触电事故B. 防止火灾事故C. 防止电网突发事故D. 以上都是4. 农村电气设备检修时，应先（）。
A. 检查电气设备完好性B. 切断电气设备电源C. 确认电气设备维修需求D. 以上都是5. 农村电网故障排除的正确步骤是（）。
A. 定位故障原因，检查相关设备B. 切断故障设备电源，修复设备C. 进行试验检测，确认设备正常D. 以上都是二、问答题1. 请简要介绍农电工的主要工作职责。
农电工主要工作职责包括农网操作和维护、农村电气设备检修、农村电力安全工作等。
他们负责维护农村电网设备的安全运行，确保农村用电负荷平衡及供电可靠，防止触电事故、火灾事故以及电网突发事故的发生。
2. 描述一下农村电气设备检修的基本步骤。
农村电气设备检修的基本步骤如下：(1) 检查电气设备的完好性，包括设备外观是否正常、设备接地是否完好、电缆是否损坏等。
(2) 切断电气设备的电源，确保操作过程的安全性。
(3) 确认电气设备的维修需求，如更换损坏的零部件、修复电路连接等。
(4) 完成维修后，进行设备的试验检测，确保设备正常工作。
3. 农村电网故障排除的正确步骤是什么？农村电网故障排除的正确步骤如下：(1) 定位故障原因，通过检查相关设备找出故障点所在。
(2) 切断故障设备的电源，确保维修过程的安全性。
(3) 修复故障设备，包括更换故障部件、调整电路连接等。
(4) 完成维修后，进行试验检测，确认设备正常运行。
三、综合分析题在农村电力工作中，安全是至关重要的。
请列举三项农村电力工作中需要注意的安全事项，并简要解释其重要性。
1. 防止触电事故：在电力工作中，存在高电压和大电流等潜在危险因素，必须时刻注意防止触电事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北农业大学网络教育学院 农村电力网作业题（一）一、回到下列问题（40分） １． 衡量电能质量的指标是什么？答：衡量电能质量的指标是电压、频率和波形。
２． 架空输电线路由哪些部分组成？答：架空输电线路包括导线、避雷线、杆塔、绝缘子和金具。
３． 三相导线的位置不对称时会产生什么后果？如何改善？答：三相导线布置的位置不对称，则各相的电感值就不会相等，当通过相同的电流时，各相的压将不相等，将引起三项电压的不平衡。
此外，还会对周围通讯线路造成干扰。
改善措施是进行导线换位。
４． 什么是电晕？它的后果是什么？避免电晕现象的有效措施施什么？答：电晕是一种气体放电现象，是当导线表面电场强度达到或超过某一数值时，导线周围的空气分子游离而产生的。
主要后果是消耗有功功率，而且产生噪声，干扰通讯线路。
避免电晕现象应设法降低导线表面的电场强度值，一般采用分裂导线或扩径导线。
５． 电力网的损耗由哪几部分组成？答：电力网的损耗主要体现在输电线路和变压器上。
６． 降低线损的措施由那些？答：降低发电机和变压器的损耗标准，改变电力网的功率分布，提高负荷的功率因数，提高电网电压运行水平，实现变压器的经济运行，实现整个系统的有功、无功经济分配。
７． 我国现行的电压等级有那些？试列出具体值？答：3kV 、6 kV 、10 kV 、35 kV 、60 kV 、110 kV 、220 kV 、330 kV 、500 kV 。
８． 电力系统的调压措施有那些？答：改变发电机端电压调压，改变变压器分接头调压，改变电力网无功功率分布调压，改变输电线路参数调压。
９． 什么是时电力系统的短路？有哪几种类型？答：电力系统短路是指相与相之间或相与地之间的不正常接触。
有三相短路、单相接地短路、两相短路、两相接地短路。
１０． 什么是标幺制？有何特点？ 答：标幺制就是把各种物理量用标幺值来表示的一种方法，标幺值为实际值和基准值之比。
采用标幺值时，可使计算简化。
二、 计算题（60分）1.试计算SFL1—20000/110型双绕组变压器归算到高压侧的参数，并画出它的等值电路。
变压器铭牌给出该变比为110/11、S N =20MV A 、P k =135kW 、P 0=22kW 、U k %=10.5、I 0%=0.8。
解 由短路损耗P k =135kW 可求得变压器电阻为)(08.42010001101351000222N 2N k T Ω=⨯⨯==S U P R 由短路电压百分值U k %可求得变压器电抗为 )(53.63201001105.10100%2N2Nk T Ω=⨯⨯==S U U X由空载损耗P 0=22kW 可求得变压器励磁支路的电导为 )S (1082.11101000221000622N 0T -⨯=⨯==U P G 由空载电流百分值I 0%可求得变压器励磁支路的电纳为 )S (10322.1110100208.0100%522N N 0T -⨯=⨯⨯==U S I B 于是等值电路如图2-2所示。
2．110KV 单回架空线路，其参数如图所示，线路始端电压为116KV ，末端负荷为15＋j10MVA ，求该电力线路末端电压及始端输出的功率。
解：3．网K点发生两相短路接地，求K点短路电流值。
解：农村电力网作业题（二）一、回到下列问题（60分）1．对电力系统运行的基本要求是什么？答：最大限度地满足用户用电的需要，保证供电的可靠性；保证良好的电能质量；保证电力系统运行的经济性。
2．架空线路有哪些部分组成？答：架空输电线路包括导线、避雷线、杆塔、绝缘子和金具。
3．导线类型有哪些？答：导线按材料有铜线、铝线、钢线，按结构形式有单股导线、多股导线、钢芯铝绞线，按机械强度有普通型、轻型、加强型。
4．杆塔分几种类型？答：杆塔分五种类型：直线杆、耐张杆、转角杆、终端杆、特种杆。
5．某一架空线路的绝缘子链个数为8，试估计该线路的电压等级？答：110kV。
6．在近似计算中，输电线路的电抗X1取多少？b1取多少？答：X1取0.4Ω/kM；b1取3×10-6S/kM。
7．我国电力系统所采用的中性点接地方式主要有那几种？答：中性点直接接地、中性点经消弧线圈接地、中性点不接地。
8．电力系统的调压措施有那些？农村电网调压主要采用什么方式？答：改变发电机端电压调压，改变变压器分接头调压，改变电力网无功功率分布调压，改变输电线路参数调压。
农村电网主要靠改变变压器分接头调压，改变电力网无功功率分布调压。
9．选择导线截面积时应考虑那些因素？答：选择导线时应考虑技术条件和经济条件，技术条件包括电晕、机械强度、热稳定及电压损耗。
经济条件包括成本和运行维护。
10．当突然短路时大约经过多长时间会出现冲击电流？冲击电流约为短路电流的多少倍？答：当突然短路时大约经过0.01秒会出现冲击电流，冲击电流约为短路电流的（2.55~2.7）倍。
11．电力系统的短路有哪几种类型？有何危害？答：电力系统短路是指相与相之间或相与地之间的不正常接触。
有三相短路、单相接地短路、两相短路、两相接地短路。
短路电流可能达到该回路电流的几倍、几十倍甚至几百倍，使导线严重发热，造成造成导体熔化和绝缘损坏，同时巨大的短路电流还将产生很大的电动力，可能使导体变形或损坏。
短路电流可能使电网电压降低，严重时可能造成电压崩溃，造成大面积停电。
短路时产生的高温电弧，可能损坏故障元件本身，也可能烧坏周围设备。
短路时可能使发电机的稳定性破坏，引起保护装置的误动作及大量甩负荷。
不对称短路会产生负序和零序分量。
不对称短路时会使非故障相电压升高。
12．什么样的电源可以认为是无限大功率电源？答：系统功率为无穷大，系统阻抗约为零，系统母线电压恒定。
二、一条长度为100km ，额定电压为110kV 的双回路架空输电线，导线型号为LGJ —185，水平排列，线间距离为4m ，求线路的参数并画出等值电路图。
（15分） 解 LGJ —185型号导线，查表得： 半径 cm 95.0mm 5.92192====d r 线路每千米的电阻（可由附录表2中查得）：km /17.01Ω==Sr ρ线路每千米的电抗 0157.0lg1445.0m1+=rD x)km /(409.00157.095.0504lg 1445.0)cm (504m 04.5424413m Ω=+===⨯⨯⨯=x D 线路每千米的电纳 )km /S (1079.295.0504lg 1058.710lg 58.7666m1---⨯=⨯=⨯=rD b双回线路的电阻、电抗和电纳为)S (105581001079.222)(45.202100409.02)(45.8210017.0266111--⨯=⨯⨯⨯==Ω=⨯==Ω=⨯==l b B l x X r R电晕临界电压 rD r m m U m21cr lg 3.49⋅=δ 取m 1=1、m 2=1（晴天），δ=1)kV (61.12795.0504lg95.01113.49cr =⨯⨯⨯⨯⨯=U 中间一相导线的临界电压为U cr =0.96⨯127.61=122.51kV ，因为U cr > U （工作电压），所以，线路在晴天不会发生电晕。
线路的等值电路如图2-1所示。
三、有一台降压变压器如图所示，其归算至高压侧的参数为4.93＋j63.525Ω，已知变压器母线在任何方式下均维持电压为107.5KV ，其低压侧母线要求顺调压，若采用静电电容器作为补偿设备，试选择变压器分接头和无功补偿设备容量。
解：农村电力网作业题（三）一、（25分）降压变压器及其等值电路如图所示。
归算至高压侧的阻抗为R T +jX T =2.44+j40Ω。
已知在最大和最小负荷时通过变压器的功率分别为S max =28+j14MV A 和S min =10+j6MV A ，高压侧的电压分别为U 1max =110kV 和U 1min =113kV 。
要求低压母线的电压变化不超过6.0~6.6kV 的范围，试选择分接头。
解：先计算最大负荷及最小负荷时变压器的电压损耗kV .kV .V max T 75110401444228=⨯+⨯=∆kV .kV .V min T 34211340644210=⨯+⨯=∆假定变压器在最大负荷和最小负荷运行时低侧的电压分别取为Ｖ2max =6kV 和Ｖ2min =6.6kV ，则可得()kV .kV ...V max t 41090636751101=⨯-=()kV .kV ...V min t 610566363421131=⨯-=取算术平均值()kV ./kV ..V av t 51072610541091=+=•选最接近的分接头Ｖ1t =107.25kV 。
接所选分接头校验低压母线的实际电压。
()kV kV `.kV ...V max 63162510736751102>=⨯=-()kV .kV .kV ...V min 665625107363421132<=⨯=-可见所选分接头是能满足调压要求的。
二、（25分）三个火电厂并联运行，各电厂的燃料特性及功率约束条件如下F 1=4+0.3P G1+0.0007P 2G1 t/h ，100MW ≤P G1≤200MWF 2=3+0.32P G2+0.0004P 2G2 t/h ，120MW ≤P G2≤250MWF 3=3.5+0.3P G3+0.00045P 2G3 t/h ，150MW ≤P G3≤300MW 当总负荷为400MW 时，问负荷如何分配最为经济? 解：1、按所给耗量特性可得各厂的微增耗量特性为11110014030G G P ..dP dF +==λ， 222200080320G G P ..dP dF +==λ33330009030G G P ..dP dF +==λ 令λ１＝λ２＝λ３，可解出321643057202914G G G P .P ..P =+=, 2388902222G G P ..P +=2、总负荷为400ＭＷ，即400321=++G G G P P P 。
将ＰＧ１和ＰＧ３都用ＰＧ２表示，可得4936346122.P .G =于是，MW .MW ...P ..P ,MW .P G G G 7798714757202914572029147147212=⨯+=+==由于ＰＧ１已低于下限，故应取ＰＧ１＝100ＭＷ．剩余的负荷功率300ＭＷ，应在电厂2和电厂3之间重新分配。
30032=+G G P P 将ＰＧ３用ＰＧ２表示，便得3008890222222=++G G P ..P由此可解出：MW .P G 051472=和MW .MW .P G 95152051473003=-=，都在限值内。
