地下连续墙接头分析及应用

摘要：随着地下连续墙的应用越来越广泛，其接头形式种类较多且在不断的发生变化，而各单元槽段之间的连接结构是其关键核心环节，接头的选择不但关系着墙体的整体性及使用效果，而且关系到工程的经济效益，本文对地下连续墙常用的工字钢接头和锁口管接头进行阐述与分析，供相关工程参考。

关键字：地下连续墙工字钢接头锁口管接头分析应用

中图分类号: TU476+.3 文献标识码：A

前言

随着我国城镇化的不断扩大，城市地面土地资源已经不能满足社会需求，已经进入开发地下空间的阶段，城市地铁建设是向地下空间发展的典型，而地铁线路和车站基本处于十米以下地下空间，在地铁车站基坑开挖施工前必须采取有效的止水和档土措施。地下连续墙具有施工时振动小，噪音低，墙体刚度大，防渗性能好，适用于多种地层，占地少，工效高、工期短、质量可靠、经济效益高等特点得到广泛应用。而地下连续墙各单元槽段之间的连接结构是地下连续墙体系关键核心环节，采取何种槽段接头形式直接影响地下连续墙质量及使用功能。本文介绍地下连续墙在地铁施工中常用的工字钢接头和锁口管接头的施工工艺分析及应用。

槽段接头功能及需要满足施工的要求

任何形式槽段接头都具有止水、挡砼、传递应力和抗剪切等功能。其中止水和传递应力是决定地下连续墙结构稳定的主要因素，它们都是由槽段接头形式决而定。

槽段接头作为地下连续墙体系关键核心环节需要满足以下几项要求：

不得妨碍下一单元槽段的开挖；

灌注混凝土不得从接头构造物和槽壁之间的空隙流向背面或从底部流向背面；

接头应能承受混凝土的侧压力，而不发生弯曲和变形；

能符合设计要求，结构合理，除止水效果外，尚能传递应力；

接头表面粘附沉渣或变质泥浆的胶结物，要能以简易方式清除或减至最低；

地下连续墙接头分析及应用

地下连续墙接头分析及应用摘要：随着地下连续墙的应用越来越广泛，其接头形式种类较多且在不断的发生变化，而各单元槽段之间的连接结构是其关键核心环节，接头的选择不但关系着墙体的整体性及使用效果，而且关系到工程的经济效益，本文对地下连续墙常用的工字钢接头和锁口管接头进行阐述与分析，供相关工程参考。关键字：地下连续墙工字钢接头锁口管接头分析应用中图分类号: TU476+.3 文献标识码：A 前言随着我国城镇化的不断扩大，城市地面土地资源已经不能满足社会需求，已经进入开发地下空间的阶段，城市地铁建设是向地下空间发展的典型，而地铁线路和车站基本处于十米以下地下空间，在地铁车站基坑开挖施工前必须采取有效的止水和档土措施。地下连续墙具有施工时振动小，噪音低，墙体刚度大，防渗性能好，适用于多种地层，占地少，工效高、工期短、质量可靠、经济效益高等特点得到广泛应用。而地下连续墙各单元槽段之间的连接结构是地下连续墙体系关键核心环节，采取何种槽段接头形式直接影响地下连续墙质量及使用功能。本文介绍地下连续墙在地铁施工中常用的工字钢接头和锁口管接头的施工工艺分析及应用。槽段接头功能及需要满足施工的要求任何形式槽段接头都具有止水、挡砼、传递应力和抗剪切等功能。其中止水和传递应力是决定地下连续墙结构稳定的主要因素，它们都是由槽段接头形式决而定。槽段接头作为地下连续墙体系关键核心环节需要满足以下几项要求：不得妨碍下一单元槽段的开挖；灌注混凝土不得从接头构造物和槽壁之间的空隙流向背面或从底部流向背面；接头应能承受混凝土的侧压力，而不发生弯曲和变形；能符合设计要求，结构合理，除止水效果外，尚能传递应力；接头表面粘附沉渣或变质泥浆的胶结物，要能以简易方式清除或减至最低；

地下连续墙施工要点

导墙施工导墙施工顺序:平整场地→测量定位→挖槽→浇筑垫层→绑扎钢筋→支模板→浇灌混凝土→拆模板并设置支撑→导墙外侧回填土。导墙施工设计要点: (1) 导墙厚20 cm 、高1. 5 m , 内净距85 cm , 比地下连续墙宽度大5 cm , 为液压抓斗机施工留工作面。导墙中心线施工允许偏差±10 mm 。 (2) 为保证连续墙转角处混凝土的施工质量,在转角的一边导墙向外延长40 cm , 导墙顶部比地面高出20 cm , 以防止地面水流入槽内。 (3) 在导墙顶做槽段划分和标高标志,以此控制钢筋的安装标高。 (4) 导墙内侧拆模时,应立即在墙间加设两道支撑,外层侧回填土应对称进行,并分层夯实。 (5) 在导墙混凝土达到设计强度90 % 之前,禁止任何重心型机械设备在旁边1 m 范围内行使、停置和作业,以防止导墙受压变形。 (6) 在导墙混凝土达到设计强度90 % 后,才可进行地下连续墙的施工作业。导墙是地下连续墙施工的第一步，它的作用是挡土墙，建造地下连续墙施工测量的基准、储存泥浆，它对挖槽起重大作用。根据我们使用的情况看来主要有以下几个问题。（1）导墙变形导致钢筋笼不能顺利下放出现这种情况的主要原因是导墙施工完毕后没有加纵向支撑，导墙侧向稳定不足发生导墙变形。解决这个问题的措施是导墙拆模后，沿导墙纵向每隔一米设二道木支撑，将二片导墙支撑起来，导墙砼没有达到设计强度以前，禁止重型机械在导墙侧面行驶，防止导墙受压变形。如导墙已变形，解决方法是用锁口管强行插入，撑开足够空间下放钢筋笼。（2）导墙的内墙面与地下连续墙的轴线不平行这个问题在我们的施工过程中曾经碰到过，超声波测试结果显示，由于导墙本身的不垂直，造成整幅墙的垂直度不理想。导墙的内墙面与地下连续墙的轴线不平行会造成建好的地下连续墙不符合设计要求。解决的措施主要是导墙中心线与地下连续墙轴应重合，内外导墙面的净距应等于地下连续墙的设计宽度加50mm，净距误差小于5mm，导墙内外墙面垂直。以此偏差进行控制，可以确保偏差符合设计要求。（3）导墙开挖深度范围内均为回填土，塌方后造成导墙背侧空洞，砼方量增多解决方法：首先是用小型挖机开挖导墙，使回填的土方量减少，其次是导墙背后填一些素土而不用杂填土。泥浆制备和处理施工时设置两个泥浆池,每个池尺寸20 m × 5 m ×3 m , 由370 厚加筋砖墙砌筑,内批水泥砂浆并抹光。泥浆池分4 格,其中2 格为沉淀,另2 格分别为储浆与造浆作用。施工用的泥浆采用优质粘土与膨润土,由泥浆搅拌机搅拌制备。泥浆成分的重量配合比为水1 , 膨润土10 % , 甲基纤维素0. 05 %～0. 1 % , 烧碱0～ 0. 3 % 。新制备的泥浆在泥浆池中存放24 h , 使粘土充分水化后,再使用。泥浆拌制与使用,每天检查不少于两次,其性能应满足施工要求。对于循环再生利用的泥浆,要适当掺加甲基纤维素和烧碱,并经过检验合格。施工期间为避免槽壁塌方,槽内泥浆面必须高于地下水位1 m 以上,在砂层施工时应适当提高泥浆比重与粘度,增加泥浆的储备量。泥浆处理采取机械与重力沉淀相结合的方法。从槽中置换出来的泥浆经过机械处理后流入沉淀池,

图文详解,地下连续墙各种接头形式的性能!

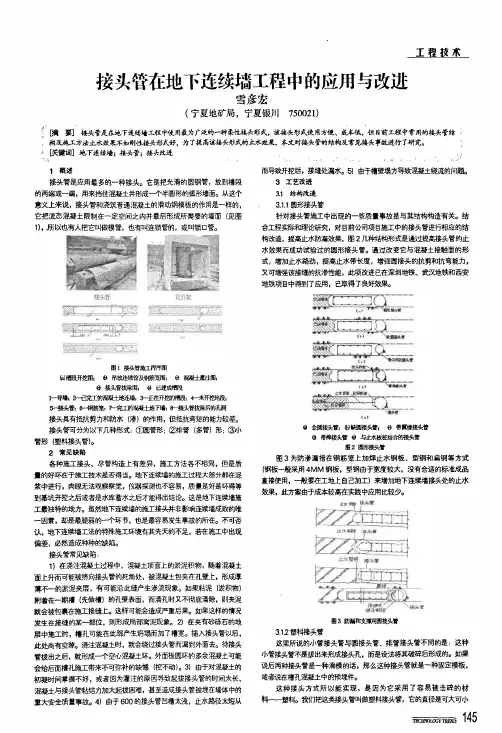

图文详解，地下连续墙各种接头形式的性能！受力和防渗要求，还要施工简单。按使用接头工具的不同可分为接头管（锁口管）、接头箱、隔板、工字钢、十字钢板以及改进接头-凹凸型预制钢筋混凝土楔形接头桩等几种常用型式。 1、接头管连接这是国内外迄今使用最多的一种非刚性接头形式。其优点是用钢量少、造价低，但一次性投入较多，对起吊设备及时间控制要求较高，且存在整体刚度和渗漏问题。三山街站使用的就是这种接头形式。 2、接头箱连接这种方法是在接头管旁再附一个敞口接头箱，可使两相邻槽段的水平钢筋搭接，变成刚性接头。 3、隔板隔板是用钢板作为单元槽段浇筑混凝土的堵头，这种接头既可以使钢筋在接头保持连续，也可以不连续（非刚性接头），可根据设计要求和施工条件而定。 4、工字钢接头工字钢既是承受垂直方向的力矩与水平剪力的主要构件，也是两槽段之间的结合构件，可当作由工字钢支承的简支梁来设计。这种接头在非常靠近大型建筑物而槽段长度较短的情况下是有效的。 5、十字钢板接头十字钢板可连接左右墙体而成为刚性接头。

6、凹凸型预制钢筋混凝土楔形桩接头凹凸型楔形接头的优点是： ①渗流途径长，折点多、抗渗性能好； ②凹凸型楔形接头使平面外抗剪能力得到较大的提高； ③施工难度小，操作方便，易保证质量。为保证接头清洗效果，设计制作了楔形接头刷。刷接头时间不少于30min 一次，上下往复洗刷不少于20次。对以上六种常用连续墙接头的各种性能分析比较如下： 1）传递力：刚性接头好，非刚性接头不能传递弯矩，仅能传递轴力和剪力； 2）接头造价（用钢量）：接头管（箱）低（但一次性投入大），工字钢、隔板、十字钢板和预制接头桩高； 3）施工工艺：凹凸型预制接头桩最易，异形工字钢和接头管（箱）较易，隔板和十字钢板接头最复杂； 4）安装接头工艺：凹凸型预制接头桩、隔板和异形工字钢接头最易，接头箱和十字钢板最复杂； 5）接头制作工艺：凹凸型预制接头桩和接头管最易，隔板最复杂；
