减速机安装常识
减速机与滚筒的安装方法
减速机与滚筒的安装方法一、减速机的安装方法减速机是一种常用的机械传动装置，用于减小输出轴的转速和增大输出轴的扭矩。
在进行减速机的安装时，需要注意以下几个步骤：1. 确定安装位置：首先需要确定减速机的安装位置，确保其与其他机械设备的配合良好，并且方便维护和修理。
2. 准备安装基础：在安装减速机之前，需要准备好安装基础。
安装基础应具备足够的强度和稳定性，以确保减速机的正常运行。
3. 安装法兰：根据减速机的型号和安装要求，在安装基础上焊接或螺栓固定法兰，以便将减速机与其他设备连接起来。
4. 安装减速机：将减速机安装在法兰上，并使用合适的工具和方法进行固定。
在安装过程中，需要确保减速机的输入轴与动力源的输出轴相连接，并且轴向间隙适当。
5. 调整减速机位置：在安装减速机后，需要进行位置调整，确保减速机的输入轴与输出轴的对中程度达到要求。
可以使用测量工具进行检测，并通过调整法兰固定螺栓来实现。
6. 安装附件：根据需要，安装减速机的附件，如传感器、冷却装置等。
在安装附件时，需要遵循附件的安装说明和要求。
7. 连接动力源：在减速机安装完成后，需要将减速机与动力源进行连接。
根据具体情况，可以采用皮带传动、联轴器等方式进行连接。
连接时需要确保连接牢固，并且传动效率高。
8. 检查和调试：在安装完成后，需要对减速机进行全面检查和调试。
检查内容包括法兰固定是否牢固、轴向间隙是否适当、传动装置是否正常等。
如果发现问题，需要及时进行调整和修理。
二、滚筒的安装方法滚筒是一种用于输送物料的装置，广泛应用于矿山、港口、化工等行业。
在进行滚筒的安装时，需要注意以下几个步骤：1. 确定安装位置：首先需要确定滚筒的安装位置，确保其与输送线的配合良好，并且方便维护和修理。
2. 准备安装基础：在安装滚筒之前，需要准备好安装基础。
安装基础应具备足够的强度和稳定性，以确保滚筒的正常运行。
3. 安装滚筒架：根据滚筒的型号和安装要求，在安装基础上安装滚筒架。
减速机的安装方法
减速机的安装方法减速机是一种非常重要的工业设备，广泛应用于各种各样的领域，如工厂、矿山、化工、建材等行业。
在这些领域中，减速机的作用非常关键，可以在工业生产过程中减少转速，提高转矩，并且可靠耐用。
为了确保减速机的正常运作，我们必须要正确地进行安装。
下面是关于减速机的安装方法的详细介绍。
1. 准备工作在安装减速机之前，需要进行准备工作：1.检查减速机是否有损伤：减速机在运输或储存过程中很可能受到损伤，因此需要对减速机进行彻底检查。
如有发现缺陷，立刻通知生产厂家或供应商。
2.检查减速机的安装位置：减速机需要安装在平稳的基础上，基础应该能够承受减速机的重量和运转时的惯性负载。
基础的高度、水平和水平度应满足设计要求。
3.检查减速机的传动部件：在安装减速机之前，需要检查减速机的传动部件是否适当，传动链是否牢固可靠，传动带是否正确。
4.检查减速机及其附件的完整性和一致性：减速机及其附件应是同一批次。
附件的品质应与减速机的品质相当。
2. 安装减速机减速机安装主要包括两个步骤：一是减速机本身的安装，二是安装减速机的附件。
具体安装步骤如下：步骤一：安装减速机本身1.首先，需要将减速机固定在基础上，根据厂家提供的安装方法，按照正确的顺序组合各个部件。
2.在将减速机安装到基础上时，需要预留出基础和减速机之间的间隙，以便附着物不会影响减速机定位。
3.最后，通过校准减速机的轴线来保证减速机的平衡性和精度。
步骤二：安装减速机的附件1.把减速机的附件安装到减速机上，按照附件的安装图进行安装。
2.检查附件的位置和方向是否正确，然后确认附件的紧固度是否足够，是否需要使用定位键、轴承座和活动连接器等特殊的配件。
3.确认传动轴的弯曲程度，以便在附件的安装和调整过程中考虑到接头和传动轴的定位。
3. 安装后的检查和测试1.确保减速机的固定螺栓和紧固件得到足够的紧固；不应出现松动情况。
2.确认传动链、皮带是否符合要求，并调整它们的张力。
3.在装好的减速机上检查各个附件的安装位置和方向是否正确。
减速机安装技术

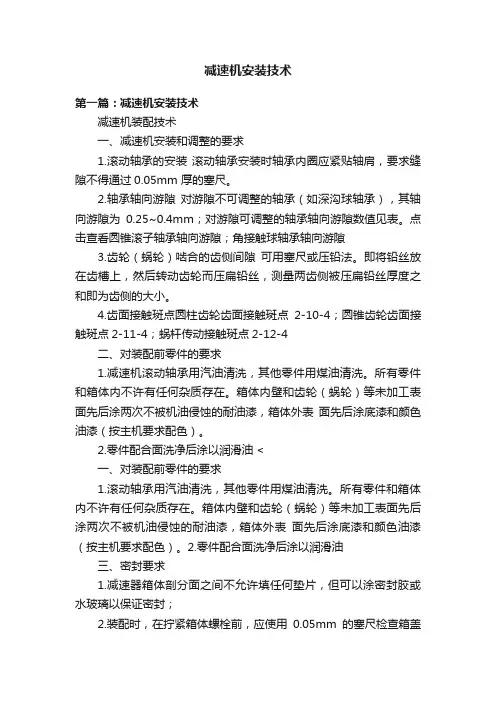

减速机安装技术第一篇：减速机安装技术减速机装配技术一、减速机安装和调整的要求1.滚动轴承的安装滚动轴承安装时轴承内圈应紧贴轴肩，要求缝隙不得通过0.05mm 厚的塞尺。
2.轴承轴向游隙对游隙不可调整的轴承（如深沟球轴承），其轴向游隙为0.25~0.4mm；对游隙可调整的轴承轴向游隙数值见表。
点击查看圆锥滚子轴承轴向游隙；角接触球轴承轴向游隙3.齿轮（蜗轮）啮合的齿侧间隙可用塞尺或压铅法。
即将铅丝放在齿槽上，然后转动齿轮而压扁铅丝，测量两齿侧被压扁铅丝厚度之和即为齿侧的大小。
4.齿面接触斑点圆柱齿轮齿面接触斑点2-10-4；圆锥齿轮齿面接触斑点2-11-4；蜗杆传动接触斑点2-12-4二、对装配前零件的要求1.减速机滚动轴承用汽油清洗，其他零件用煤油清洗。
所有零件和箱体内不许有任何杂质存在。
箱体内壁和齿轮（蜗轮）等未加工表面先后涂两次不被机油侵蚀的耐油漆，箱体外表面先后涂底漆和颜色油漆（按主机要求配色）。
2.零件配合面洗净后涂以润滑油 <一、对装配前零件的要求1.滚动轴承用汽油清洗，其他零件用煤油清洗。
所有零件和箱体内不许有任何杂质存在。
箱体内壁和齿轮（蜗轮）等未加工表面先后涂两次不被机油侵蚀的耐油漆，箱体外表面先后涂底漆和颜色油漆（按主机要求配色）。
2.零件配合面洗净后涂以润滑油三、密封要求1.减速器箱体剖分面之间不允许填任何垫片，但可以涂密封胶或水玻璃以保证密封；2.装配时，在拧紧箱体螺栓前，应使用0.05mm的塞尺检查箱盖和箱座结合面之间的密封性；3.轴伸密封处应涂以润滑脂。
各密封装置应严格按要求安装四、润滑要求1.合理确定润滑油和润滑脂类型和牌号2.轴承脂润滑时，润滑脂的填充量一般为可加脂空间的1/2~2/3。
3.润滑油应定期更换，新减速器第一次使用时，运转7~14天后换油，以后可以根据情况每隔3~6个月换一次油。
五、技术要求1.装配前，所有零件用煤油清洗，滚动轴承用汽油清洗，不许有任何杂物存在。
摆线针轮减速机安装要领
1、减速机安装的时候应固定在稳定水平的基础或底座上，排油槽的油要能顺畅排除，且冷却空气循环流畅。
当传动联接件有突出物或采用齿轮、链轮传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。
2、安装装置需按规定保证工作人员能方便地靠近油标，排油塞、通气塞。
安装准备工作完成后，应按次序全面检查安装位置的准确性，各紧固件压紧的可靠性，安装后各紧固件应能灵活转动。
减速机采用油池飞溅润滑，在运行前用户需将通气孔的螺塞取下，换上通气塞。
3、减速机安装时，应要保证传动中心轴线对中，其误差不得大于所用联轴器的使用补偿量，这个具体细节可以参考具体减速机型号及具体要求。
对中良好能延长使用寿命，并获得理想的传动效率。
4、减速机的输出轴在安装传动件时，是严禁使用锤子敲击的，正确的做法是利用装配夹具和轴端的内螺纹，用螺栓将传动件压入，否则有可能造成减速机内部零件的损坏。
最好不采用钢性固定式联轴器，因该类联轴器安装不当，会引起不必要的外加载荷，以致造成轴承的早期损坏，严重时甚至造成输出轴的断裂。
首先要检查这两片摆线轮是不是一对．摆线轮的制造是以对为单位的．也就是说摆线轮的两片在生产过程中是不分开的．安装时．一对的概念是两片摆线轮能完全重合．包扩轴承孔，十孔（轴销孔）和外齿型同时完全重合．正面看就是一片．如果能重合，证明是一对，不能重合．证明不是一对，不能用．注意．摆线轮是有反正的．摆线轮上都有标记，每对摆线轮的标记也不同．每个厂家打字号标记的位置不同．国内厂家标记位置一般是重合位置标记，（标志位置重合），不过也有安装位置标记．无论标记在什么地方，那只是帮助检验是不是一对轮的辅助手段．第二步要将摆线轮的其中一片旋转180度．即当中间轴承孔和十孔完全重合时，外齿型正好错位．上片的齿跟位置正好是下片的齿顶位置．注意．这两个轮的相对位置一定要记住．最好自己画上标记．或记住轮上原来的标记的位置．（这是单齿差的摆线轮．双齿差的则不用转180度）第三步是．将一片摆线轮放入针齿壳．先用手转动看是否流畅．是否摆动．第四步放入偏心轴承．因为摆线轮的轴承孔相当于偏心轴承的外套．所以偏心轴承的正确位置是下片摆线轮的轴承孔正好完全含住偏心轴承的圆柱滚珠．第五步放入间隔环．第六步再放入另一片摆线轮．放这个轮子时是关键．位置要完全根据自己最后画的标记来放．第七部，放上轴套，要用手转动，看能不能转动．检查安装是否正确．摆线减速机摆线轮的安装非常关键．首先要检查这两片摆线轮是不是一对．摆线轮的制造是以对为单位的．也就是说摆线轮的两片在生产过程中是不分开的．安装时．一对的概念是两片摆线轮能完全重合．包扩轴承孔，十孔（轴销孔）和外齿型同时完全重合．正面看就是一片．如果能重合，证明是一对，不能重合．证明不是一对，不能用．注意．摆线轮是有反正的．摆线轮上都有标记，每对摆线轮的标记也不同．每个厂家打字号标记的位置不同．国内厂家标记位置一般是重合位置标记，（标志位置重合），不过也有安装位置标记．无论标记在什么地方，那只是帮助检验是不是一对轮的辅助手段．第二步要将摆线轮的其中一片旋转180度．即当中间轴承孔和十孔完全重合时，外齿型正好错位．上片的齿跟位置正好是下片的齿顶位置．注意．这两个轮的相对位置一定要记住．最好自己画上标记．或记住轮上原来的标记的位置．（这是单齿差的摆线轮．双齿差的则不用转180度）第三步是．将一片摆线轮放入针齿壳．先用手转动看是否流畅．是否摆动．第四步放入偏心轴承．因为摆线轮的轴承孔相当于偏心轴承的外套．所以偏心轴承的正确位置是下片摆线轮的轴承孔正好完全含住偏心轴承的圆柱滚珠．第五步放入间隔环．第六步再放入另一片摆线轮．放这个轮子时是关键．位置要完全根据自己最后画的标记来放．第七部，放上轴套，要用手转动，看能不能转动．检查安装是否正确．记得给我加分呦！/question/195050266.html?qbl=relate_question_0摆线针轮减速机的偏心轴轴承型号是多少？河南国茂|五级要什么型号的：常用B1#502206 B2# 502307 B3# 502309 B4#502312B5# 502219 B6# 502222 B7# 502228摆线针轮减速XWDO.37-2-1/35代表什么意思？x系列W卧式减速机，速比35，配0.37KW的电机/p/河南国茂?from=zhidao摆线针轮减速机型号BW4转速比是多少?这个是减速机型号，B系列卧式减速机，机座号是4#，还缺少速比，和配备电机的功率，以及所配电机的安装方式。
减速电机安装维护常识
空心轴安装 –锁紧盘联接
空心轴收缩盘安装的注意事项 ➢ 收缩盘夹紧区一定保证无油脂 ➢ 收缩盘紧固的要求
收缩盘安装注意事项及要求
减速机安装位置的规定
标准安装位置：M1、M2、M3、M4、M5、M6 特殊安装位置：M_到 M_ 旋转多少度
“电机接线 盒角度”的确定
直交轴减速机 “出轴方向”的确定
Low
6
40 60
650
1200
Torque Range kNm
R系列
F系列
K系列
S系 列
W系列
减速机构造原理示意图-1
R系列—同轴斜齿轮减速电机
减速机构造原理示意图-2
F系列—平行轴斜齿轮减速电机
减速机构造原理示意图-3 K系列—垂直轴斜齿轮-伞齿轮减速电机
减速机构造原理示意图-4 S系列—垂直轴斜齿轮-蜗轮蜗杆减速电机
SEW减速机型号简介
R系列——同轴斜齿轮减速电机 F系列——平行轴斜齿轮减速电机
Geared Motors High
M Series Compact
Quatro
CN Series
Customization Need
K系列——垂直轴斜齿轮-伞齿轮减速电机
S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机
W系列——垂直轴螺旋平面减速电机
DR…/FF IEC法兰(孔连接)(B5)
DR…/FT IEC 法兰(螺纹孔连接)(B14)
DR…/FI IEC 地脚安装,特殊中心高需说明,举例如下: DRS100LC4/FI112M( IEC 4KW 电机)
SEW电机型号
DR…/FM 与7系列箱体连接, 带IEC地脚的配减电机(特殊中心高需说明)
减速机安装与使用注意事项（三篇）
减速机安装与使用注意事项减速机是一种机械传动装置，广泛应用于各种机械设备中，用于降低输出转速的同时增加输出扭矩。
在减速机的安装和使用过程中，需要注意以下事项：1. 安全注意事项- 在安装和操作减速机时，必须遵循相关的安全操作规程，确保工作人员的人身安全。
- 在操作减速机时，禁止随意触碰旋转部件，以免发生意外伤害。
- 严禁在减速机运行时进行维修和保养，必须停机后才能进行相关操作。
2. 安装位置选择- 减速机应安装在通风良好、无腐蚀性气体和剧烈振动的环境中。
- 安装位置应保证减速机与其他机械设备之间有足够的空间，以方便安装、维修和保养。
3. 减速机基础- 减速机安装时，必须选择坚固、稳定的基础，以确保减速机在运行时不会产生振动。
- 减速机基础应具有足够的承载能力，以满足减速机的工作要求。
4. 功率传递- 安装减速机时，必须正确匹配输入和输出轴的位置和尺寸，以确保减速机的功率传递效果良好。
- 如果减速机输出轴需要连接其他设备，必须选择合适的轴承和联接方式，以确保传递效果可靠。
5. 润滑和冷却- 减速机在运行过程中必须进行润滑，以减少摩擦和磨损。
- 在使用减速机之前，必须确认减速机中的润滑油是否充足，并定期更换和补充润滑油。
- 减速机在工作过程中会产生热量，需要进行冷却。
确保冷却系统正常运行，以保持减速机的工作温度在合理范围内。
6. 检查和维护- 定期对减速机进行检查和维护，包括清洁、紧固螺栓、润滑和更换磨损部件等。
- 发现问题时及时处理，避免问题扩大和影响减速机的正常工作。
- 在检查和维护减速机时，必须关闭电源，避免发生意外事故。
7. 使用环境- 减速机在工作过程中，应处于干燥、无腐蚀性介质和无爆炸性气体的环境中使用。
- 气候条件恶劣或者存在腐蚀性气体的场所，应选择防腐蚀型减速机。
8. 避免过载- 在使用减速机时，必须确保其工作在额定负载范围内。
避免长时间超载使用，以防止减速机过热和损坏。
9. 防止倒转- 在减速机停止运行之前，必须停止输入动力源，以防止反转运行，造成设备损坏。
减速机安装与使用注意事项
减速机安装与使用注意事项减速机是一种重要的机械传动装置，在各个领域广泛应用。
为了保证减速机的正常运行和延长使用寿命，下面将就减速机的安装与使用注意事项进行详细介绍。
一、减速机安装注意事项1. 安装环境：减速机应安装在无震动、无磁场干扰、无腐蚀性气体的室内环境中，避免阳光直射和雨淋。
2. 安装基础：安装减速机时，应确保基础平整、结实，且根据减速机类型和重量进行相应的处理。
3. 垂直度和水平度：减速机输出轴的垂直度和水平度应符合要求，减速机安装过程中可以使用水平仪进行调整。
4. 轴向位置：减速机输入轴和负载轴之间的轴向位置要保持一定的距离，通常为10-20mm。
5. 泄漏油管：为了方便泄漏油的排放，安装减速机时应预留合适的油管。
6. 箱体固定：减速机箱体应牢固地固定在基础上，采用螺栓固定，避免因振动而导致箱体脱落。
7. 周围温度：减速机在安装过程中要注意周围温度，避免温度过高或过低对减速机的影响。
8. 保持清洁：在安装过程中要保持减速机的清洁，避免灰尘和异物进入减速机内部。
二、减速机使用注意事项1. 负荷：减速机在使用过程中应按照额定负荷使用，避免超负荷运行，以免损坏减速机。
2. 温度：减速机在使用过程中要注意温度的变化，避免温度过高或过低对减速机的影响。
3. 润滑：减速机的润滑是保证其正常运转的重要条件，应定期检查润滑油的清洁度和润滑油位，及时添加润滑油或更换润滑油。
4. 检查：定期检查减速机的工作情况，包括轴承磨损、齿轮磨损、密封性能等，发现问题及时修理或更换。
5. 防止过载：减速机在使用过程中要避免过大的冲击和过载，以免损坏减速机。
6. 避免倒转：减速机在使用过程中要避免频繁的倒转，以免对减速机的正常工作造成影响。
7. 避免过速：减速机在使用过程中要避免超过额定转速运行，以免对减速机产生不良影响。
8. 定期保养：定期对减速机进行保养，包括清洁、润滑、紧固等工作，以确保减速机的正常运行。
以上是减速机安装与使用的注意事项，通过合理的安装和正确的使用方法，可以确保减速机的正常运行和延长使用寿命。
减速机安装方法
减速机安装方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March一．注意事项1．遵守使用说明书的规定是实现产品正常工作和履行产品质量保证要求的必要条件。
主伐在涉及减速器的任何工作之前认真阅读使用说明书，并切实执行其规定。
2．所有与运输、贮存、安装、调试、操作、维护和修理有关工作只能由合格的专业人员根据有关规定进行。
3．下列情况可能导致严重的人员伤害和财产损失：a．使用不正确b．安装和操作为不正确c．未安装或拆除防护盖和外罩4．减速电机、减速器是用于工业系统的，它们符合相应的使用标准和规程。
有关允许使用的技术数据和资料可在铭牌和文件中找到。
切不可超范围作用。
5．收到产品后应及时检查运输中有无损坏，机件缺失等，若有问题应立即通知运输部门。
6．机上吊环螺栓或起吊孔是根据产品的重量来设计的，不能承受其它的附加载荷。
吊装时应拧紧吊环螺栓。
7．若要改变安装位置，应当相应地修正润滑油的加注量。
8．废品处理请遵守有关规定。
涉及减速机、减速器的有如下内容：箱体、齿轮、轴和轴承等按废钢处理。
蜗轮的一部分是用有色金属制造的，按环保规定处理，正确地收集和处理废油。
9．如出现或怀疑减速是是非非运行不正常，应立即停机检查并确定原因。
二．安装1．a.安装前应认真检查机上铭牌（减速电机）上的要求与电源相符。
b.检查减速电机、减速器应完好无损。
c.工作环境应在无油、酸、碱、有害气体、蒸汽、放射性物质等。
环境温度为-40℃-+40℃。
应有防雨、防晒、防风沙设施或措施。
d.在潮湿地方使用时，应要求提供具有防腐蚀能力的产品。
对油漆可能出现的损坏要修复。
2．对蜗轮蜗杆减速器不能对减速器（自锁）施加逆向传动的较大负荷。
3．用溶剂彻底清除轴伸、法兰、键表面的防腐剂、污物等到，清除时注意不要让溶剂浸入到油封处，否则溶剂可能会损坏油封。
4．减速器的安装基础应为强度、刚度可靠，减振、抗扭的底座、台架等到支撑结构上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
