GST-HX-MN100C(Ex)火灾声光警报器安装使用说明书
安装、使用产品前，请阅读安装使用说明书GST-HX-MN100C（Ex）火灾声光警报器安装使用说明书(Ver.1.11,2021.11)一、注意事项1.本安侧和非本安侧接线应分开，并保持一定距离（至少50mm）。
2.经防爆检验合格的产品，不能随意更换或改动影响防爆性能的元器件和结构。
3.警报器在应用过程中如发生故障，请返厂维修。
4.1个总线隔离式安全栅可配接32个警报器，1个电源隔离式安全栅可配接2个警报器。
5.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。
产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于飞机、火车、机动车等交通工具）。
如有特殊需求，请联系本公司相应销售人员。
6.产品电源输入电压的最大值为DC28V，超压使用可能导致产品损坏或报警声压级降低；二、概述GST-HX-MN100C（Ex）火灾声光警报器（以下简称声光警报器），是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，由消防控制中心的火灾报警控制器启动警报器。
警报器启动时发出强烈的声光信号，以达到提醒现场人员注意的目的。
在用于石油、化工行业等有防爆要求的1区及2区时，需与海湾公司生产的安全栅配接使用。
三、特点1.红色透明塑料光罩，采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。
2.信号总线及24V电源线无极性，接线方便。
3.产品和接线底壳采用插接方式，接触可靠、便于施工。
4.电子编码，地址码可在安全区现场改写。
四、技术特性1.工作电压：信号总线电压：总线24V，无极性允许范围：16V～28V电源电压：DC24V，无极性允许范围：DC20V～DC28V2.工作电流：总线监视电流≤0.3mA 总线动作电流≤1.5mA电源监视电流≤1mA 电源动作电流≤15mA3.闪光频率：1.12Hz~1.68 Hz4.声压级：75dB～115dB（正前方3m水平处（A计权））5.防爆标志：Ex ib ⅡC T6 Gb6.防爆合格证号：CE21.00917.线制：四线制，与总线隔离安全栅采用无极性信号二总线连接，与电源隔离安全栅采用无极性二线制连接8.总线本安参数：Ui=28V Ii=115mA Ci=0 Li=0 P i=0.8W9.电源本安参数：Ui=28V Ii=115mA Ci=0 Li=0 P i=0.8W10.GST-HX-MN100C(Ex)声光警报器所配接安全栅参数：电源隔离式安全栅：型号：GST-LD-N8402(Ex)电源隔离式安全栅防爆标志：[Ex ib Gb]ⅡC防爆合格证号：CE16.2236工作电压：24V最高允许电压：U m=250V最高输出电压：U0=28V最大输出电流：I0=115mA最大外部电容：C0=0.083uF最大外部电感：L0=4mH最大输出功率：P0=0.8W 总线隔离式安全栅：型号：GST-LD-N8401(Ex)总线隔离式安全栅防爆标志：[Ex ib Gb]ⅡC防爆合格证号：CE16.2237工作电压：24V最高允许电压：U m=250V最高输出电压：U0=28V最大输出电流：I0=115mA最大外部电容：C0=0.083uF最大外部电感：L0=4mH最大输出功率：P0=0.8W11.使用环境：温度：-10℃～+55℃相对湿度≤95%，不凝露12.仓储条件：温度：-20℃~60℃湿度：0~95%，不凝露13.使用场所：室内14.外形尺寸：144mm×90mm×60.5mm（带底壳）15.外壳防护等级：IP4316.壳体材料和颜色：ABS/白色，正面镶有透明光罩/红色17.重量：331g（带底壳）18.安装孔距：65mm19.执行标准：GB26851-2011 GB3836.1-2010 GB3836.4-2010五、结构特征与工作原理1.声光警报器外形示意图如图1所示。
外观专利侵权诉讼成功案例

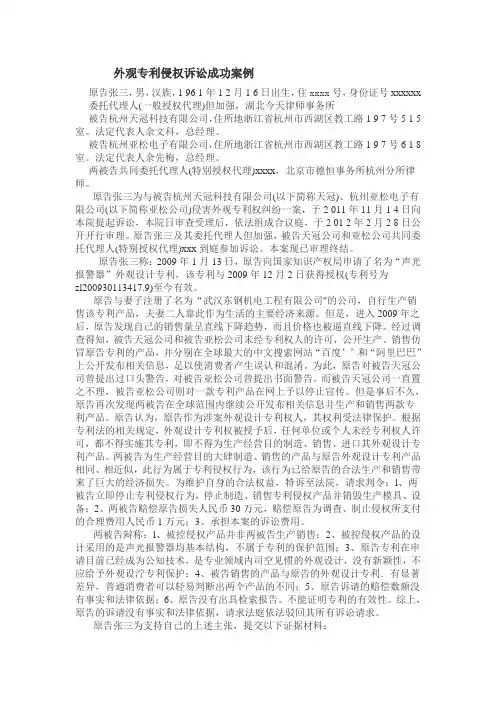

外观专利侵权诉讼成功案例原告张三，男，汉族，1 96 1年1 2月1 6日出生，住xxxx号，身份证号xxxxxx 委托代理人(一般授权代理)但加强，湖北今天律师事务所被告杭州天冠科技有限公司，住所地浙江省杭州市西湖区教工路1 9 7号5 1 5室。
法定代表人余文科，总经理。
被告杭州亚松电子有限公司，住所地浙江省杭州市西湖区教工路1 9 7号6 1 8室。
法定代表人余先梅，总经理。
两被告共同委托代理人(特别授权代理)xxxx，北京市德恒事务所杭州分所律师。
原告张三为与被告杭州天冠科技有限公司(以下简称天冠)、杭州亚松电子有限公司(以下简称亚松公司)侵害外观专利权纠纷一案，于2 011年11月1 4日向本院提起诉讼，本院日审查受理后，依法组成合议庭，于2 01 2年2月2 8日公开开行审理。
原告张三及其委托代理人但加强，被告天冠公司和亚松公司共同委托代理人(特别授权代理)xxx到庭参加诉讼。
本案现已审理终结。
原告张三称：2009年1月13日，原告向国家知识产权局申请了名为“声光报警器”外观设计专利，该专利与2009年12 月2日获得授权(专利号为zl200930113417.9)至今有效。
原告与妻子注册了名为“武汉东钢机电工程有限公司"的公司，自行生产销售该专利产品，夫妻二人靠此作为生活的主要经济来源。
但是，进入2009年之后，原告发现自己的销售量呈直线下降趋势，而且价格也被逼直线下降。
经过调查得知，被告天冠公司和被告亚松公司未经专利权人的许可，公开生产、销售仿冒原告专利的产品，并分别在全球最大的中文搜索网站“百度’’和“阿里巴巴”上公开发布相关信息，足以使消费者产生误认和混淆。
为此，原告对被告天冠公司曾提出过口头警告，对被告亚松公司曾提出书面警告，而被告天冠公司一直置之不理，被告亚松公司则对一款专利产品在网上予以停止宣传。
但是事后不久，原告再次发现两被告在全球范围内继续公开发布相关信息并生产和销售两款专利产品。
使用说明书_YL6060300170_001_01.pdf
CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CN CNCN使用说明书其他语种 防爆声光报警器 – 110 dB (A) / 5 焦耳YL60 系列总体信息2防爆声光报警器 – 110 dB (A) / 5 焦耳YL60 系列内容目录1总体信息 ..............................................................................................................21.1制造商 .................................................................................................................21.2本使用说明书信息 ...............................................................................................31.3其他文件 ..............................................................................................................31.4标准和规定的符合性声明 ....................................................................................32图标说明 ..............................................................................................................32.1操作指南中的图标 ...............................................................................................32.2警告提示 ..............................................................................................................42.3设备上的图标 ......................................................................................................53安全说明 ..............................................................................................................53.1操作指南的保管 ...................................................................................................53.2安全使用 ..............................................................................................................53.3改装和改动 ..........................................................................................................54功能与设备结构 ...................................................................................................64.1功能 .....................................................................................................................65技术数据 ..............................................................................................................76仓储和运输 ..........................................................................................................97装配和安装 ........................................................................................................107.1尺寸信息/固定尺寸 ..........................................................................................107.2安装/拆卸、使用位置 .......................................................................................117.3安装 ...................................................................................................................218调试 ...................................................................................................................219运行 ...................................................................................................................229.1故障排除 ............................................................................................................2210保养、维护、修理 .............................................................................................2210.1保养 ...................................................................................................................2310.2修理 ...................................................................................................................2310.3退回 ...................................................................................................................2411清洁 ...................................................................................................................2412弃置处理 (2413)配件和备件 (24)1总体信息1.1制造商R. STAHL Schaltgeräte GmbH 照明和信号业务部门Nordstr. 1099427 Weimar 德国R. STAHL Schaltgeräte GmbH Am Bahnhof 3074638 Waldenburg 德国电话：传真网站：电子邮箱：+49 3643 4324+49 3643 ****************电话：传真网站：电子邮箱：+49 7942 943-0+49 7942 ****************282525 / YL6060300170 2018-04-13·BA00·III·zh·01图标说明3CNCNCNCNCNCNCNCNCN防爆声光报警器 – 110 dB (A) / 5 焦耳YL60 系列1.2本使用说明书信息ID编号：282525 / YL6060300170出版代码：2018-04-13·BA00·III·zh·01原版操作指南是英文版。
SG-A92 型火灾声光警报器使用说明书
版本号：30125000210120SG-A92 型火灾声光警报器使用说明书------安装、使用产品前，请详细阅读产品使用说明书-----一、产品概述SG-A92 型火灾声光警报器（以下简称声光警报器，如无特殊说明均默认为智能型）是与我公司生产的总线型火灾报警控制器配套使用的产品。
声光警报器采用微处理器控制，能与控制器实时通讯，接收控制器给出的控制命令。
巡检工作状态时，声光警报器的红色状态指示灯闪烁；当事故发生时，声光警报器接收到控制器的启动命令后动作，发出耀眼的闪光信号和刺耳的声报警信号，提醒现场人员迅速了解现场发生火警，尽快采取措施进行疏散，避免产生重大事故。
按下控制器上的复位键，可使声光警报器恢复监视状态。
“”声光警报器用于事故现场的声音报警和闪光报警，可用于高层住宅、公共场所、酒店、娱乐场所、工厂、商场、医院、学校、写字楼、证券交易所等场所，尤其适用于能见度低或有烟雾产生的场所。
二、产品特点全电子编码，地址号码及工作模式均可通过编码器现场改写，通过编码器可设置为普通型声光警报器。
声光警报工作模式自由设置，可声与光同时报警，也可声或光独立报警，适应于不同的工作环境。
采用独立底座，安装、调试、维护简单方便。
光显示采用多只超高亮白色发光二极管作为光源，显示醒目、寿命长、功耗低。
可实现防拆功能。
三、产品技术参数1.执行标准：GB 26851-20112.工作方式：无极性二线制3.工作电流：静态电流＜1mA，报警电流＜8mA，相对湿度：95%（40℃±2℃ 无凝露）4.使用环境：温度：-10℃～+55℃≤5.变调周期：3.5s～5.0s6.闪光频率：1.0Hz～1.5Hz7.报警音量：80dB～100dB8.外型尺寸：111×111×50（mm）（带底座）9.重量：130g（带底座）10.使用场所：室内（非住宅）11.编码方式：电子编码12.配接主机：火灾报警控制器、消防联动控制器四、产品外观及尺寸（见图1）图1（单位：mm）五、产品使用与工程应用1.配套安装底座示意图，如图2 所示：图22.接线方式：声光警报器通过两线制总线接入相兼容的火灾报警控制系统，采用无极性连接，总线的L1、L2 与配套底座的1 端和3 端相连。
智能声光报警器a100 用户手册说明书

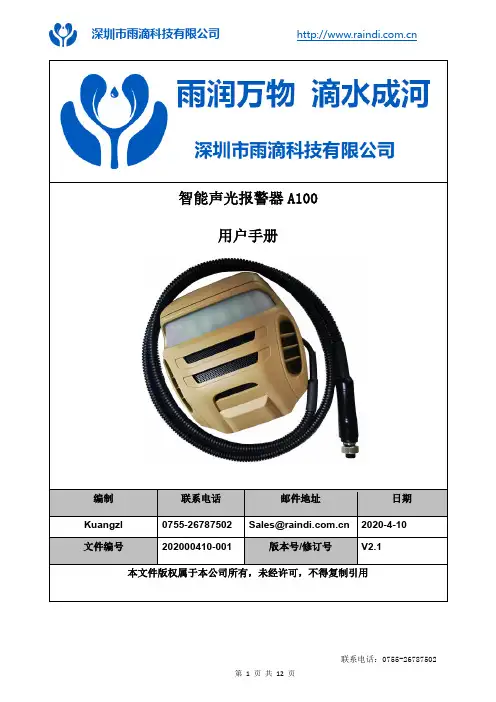

联系电话邮件地址*****************************.cn2020-4-10202000410-001 版本号/修订号V2.1本文件版权属于本公司所有，未经许可，不得复制引用版本变更记录目录第一章A100介绍 (5)1.1产品简介 (5)1.2产品特性 (5)1.3产品规格 (6)1.4外观尺寸及安装固定孔位置 (7)第二章接口定义及通讯协议 (8)2.1接口定义 (8)2.2通讯协议 (8)第三章功能检查 (10)3.1测试工具 (10)3.2功能测试 (10)3.3电器特性测试 (11)3.4防水测试 (11)3.5跌落测试 (11)第四章安装指导 (12)4.1安装前准备 (12)4.2安装注意事项 (12)第五章技术支持 (12)尊敬的客户：您好！感谢您选用深圳市雨滴科技有限公司的产品。
我们将竭诚地为您提供全面周到的服务和技术支持。
本手册提供了深圳市雨滴科技智能声光报警A100终端设备的配置、外观尺寸，通信协议，工作环境等相关说明。
在使用之前，请认真阅读本说明书，以便正确的使用本产品。
欢迎您在使用过程中向我们反馈您的疑问、看法和建议，我们将热忱为您处理和解答。
第一章A100介绍1.1产品简介A100是雨滴科技自主研发设计的一款应用于多领域的声光报警器，采用宽电压输入，内置高亮发光二极管和5W大功率喇叭输出，可以实现语音播报和模拟旋转灯光报警。
工业外观设置，一体化铸铝外壳，IP69K防护等级，可在非常恶劣环境中使用。
A100终端设备满足JT/T794-2011、JT/T808-2011、GB/T 19056-2012标准。
目前该设备已成功应用于特种车辆管控，智能仓库管理，停车场管理等。
1.2产品特性●∙支持LED亮度可调，功率调节范围3W-16W●∙暖光设计，雾霾穿透力强●∙解决光污染，节能环保●∙外壳防护等级达到IP69k●∙原装进口光源，有效降低光衰减●∙采用新型散热材料，产品寿命长●∙灯体设计新颖别致，安装操作简便●∙自主电气化结构与控制系统，性能稳定●∙低至零下30度，满足恶劣严寒环境下使用同一型号产品可能有多个版本，不同版本的产品会存在差异（包括功能参数、LOGO设计、外观细节、产品资料等），请以实物为准。
防爆火灾声光报警器BSGQ-1 说明书

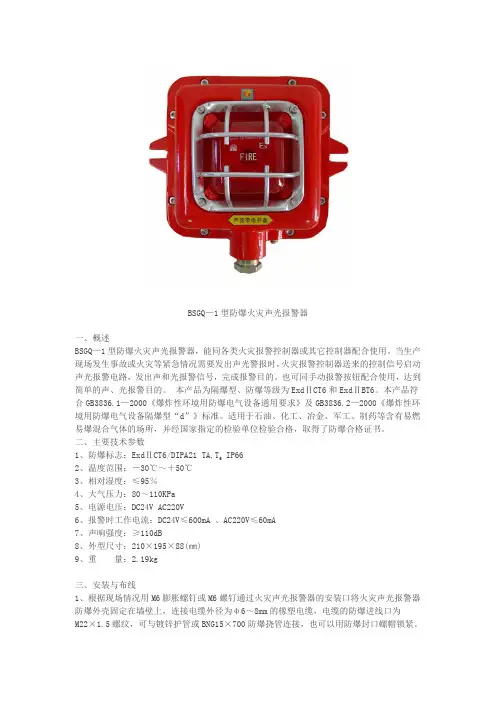

BSGQ—1型防爆火灾声光报警器一、概述BSGQ—1型防爆火灾声光报警器，能同各类火灾报警控制器或其它控制器配合使用。
