电力系统分析习题和答案解析

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。

习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围。

1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV 以上应该用悬式绝缘子，如采用X —4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章电力系统各元件的参数及等值网络2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

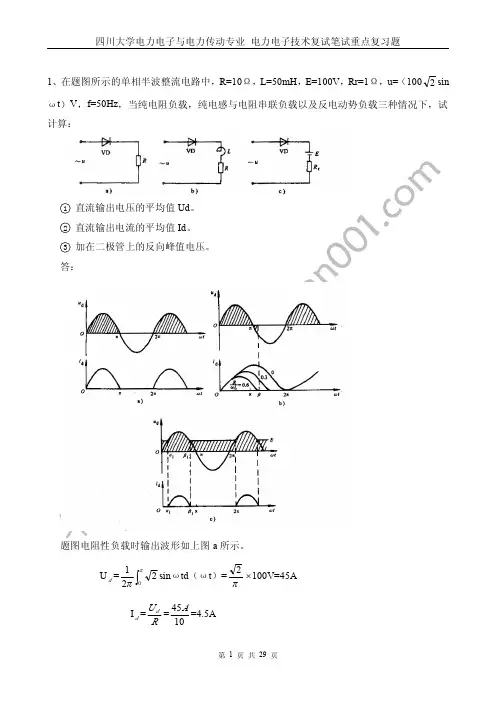

电力电子技术复试笔试重点复习题

id = I m sin (ωt − ϕ ) − I m sin (α − ϕ )e
其中
− R (ω t −α )
(ωL )
− R (ω t −ϕ )
+ Ioe
(ωL )
0 ≤ ωt ≤ π
Im =
2U
R 2 + (ωL )
2
⎛ ωL ⎞ ϕ = arctg⎜ ⎟ ⎝ R ⎠
如果 ωt = π 时所求出的二极管电流的初始值为 I 1 ，则
如图所示在大电感负载情况下，必须接续流二极管，，电路才能正常运行。如
第 7 页共 29 页
第二章相控整流电路
U d =90V
Id =
Ud =2A R
1 + cos α ⎞ ⎛ U d = ⎜ 0.45 × 220 ⎟V 2 ⎝ ⎠ α =35 o
θ T = 180 o − 35o = 145o
答：
题图电阻性负载时输出波形如上图 a 所示。 Ud = 1 2π
∫
π
0
2 sinωtd（ω t）=
2 × 100V=45A π
Id =
U d 45 A = =4.5A R 10
第 1 页共 29 页
第二章相控整流电路
U RV = 2 × 100V=141.4V 题图感性负载时输出波形如上图 b 所示。二极管一导通，下面电压方程式成立。 L
1 晶闸管内部短路，显然晶闸管两端电压为零，此时 uT 和 u d 波形如图 b 所示。 2 晶闸管内部断开， u T 和 u d 波形如图 c 所示。
9、某单相可控整流电路给电阻性负载供电和给反电动势负载蓄电池充电，在流过负载电流平均值相同的条件下，哪一种负载的晶闸管额定电流应选大一点？为什么？答：在流过负载电流平均值相同的条件下，反电动势负载时晶闸管额定电流应选大一些。因为反电动势负载时，晶闸管导通的条件除了门极需要触发外，还必须瞬时阳极电压 u a 大于发电动势 E 值，所以导通角θ比电阻负载小时。因此，在平均电流值相同时，反电动势负载的电流波形系数 K f 比电阻负载时大，所以晶闸管的额定电流应选大一些。

电力系统分析试题及答案全

自测题（一）一电力系统的基本知识一.单项选择题（下而每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2. 5 分，共50分） 1、对电力系统的基本要求是（）o A 、保证对用戸的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响：B 、保证对用户的供电可靠性和电能质虽:：C 、保证对用户的供电可靠性，提髙系统运行的经济性：D 、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）o A 、一级负荷；B 、二级负荷：C 、三级负荷:D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（）o A 、所有负荷都应当做到在任何情况下不中断供电； B 、一级和二级负荷应当在任何情况下不中断供电； C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电； D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（）o 频率偏移、网损率：频率偏移、电压畸变率: 燃料消耗率、网损率：网损率、电压畸变率 Ax 电压偏移、 B 、电压偏移、 C 、厂用电率、 D 、厂用电率、5、用于电能远距离输送的线路称为（ D 、输 A 、配电线路：B 、直配线路：C 、输电线路；配电线路。

6、关于变压器，下述说法中错误的是（） A 、对电压进行变化，升髙电压满足大容量远距离输电的需要•降低电压满足用电的需求： B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换； C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额立电压应与发电机额宦电压相同：D 、变压器的副边绕组额左电压一般应为用电设备额左电压的1・1倍。

7、衡量电力系统运行经济性的主要指标是（燃料消耗率、厂用电率、网损率：燃料消耗率、建设投资、网损率；网损率、建设投资、电压畸变率：网损率、占地面积、建设投资。

电气研究生复试题目大全,待答案

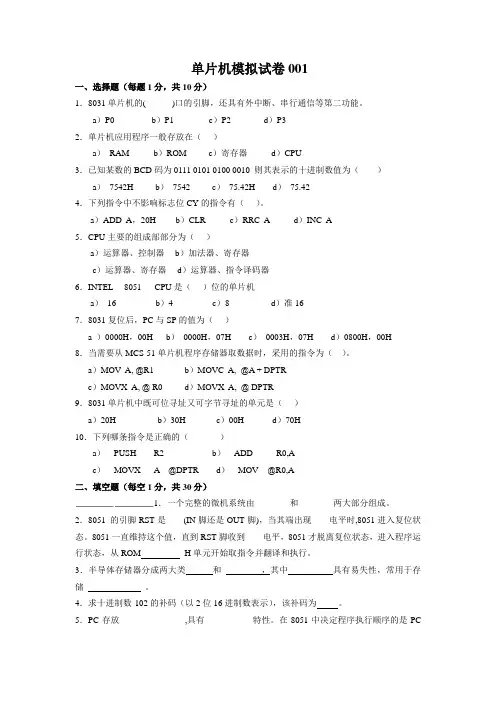

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a）RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.424．下列指令中不影响标志位CY的指令有（）。

a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU主要的组成部部分为（）a）运算器、控制器 b）加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是（）位的单片机a）16 b）4 c）8 d）准167．8031复位后，PC与SP的值为（）a ）0000H，00H b）0000H，07H c）0003H，07H d）0800H，00H 8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。

a）MOV A, @R1 b）MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（）a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（）a）PUSH R2 b）ADD R0,Ac）MOVX A @DPTR d）MOV @R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由和两大部分组成。

2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和，其中具有易失性，常用于存储。

2011年注册电气工程师考试《供配电》专业基础考试真题及答案

2011年电气工程师考试《供配电》专业基础考试真题及答案一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1.图示电路中，已知Ω=101R ，Ω=22R ，V U S 101=，V U S 62=。

电阻2R 两端的电压U 为：（）。

（高频考点，第13页）（A ）4V （B ）2V （C ）-4V （D ）-2V 答案：C2.图示电路中，测得V U S 101=，电流A I 10=。

流过电阻R 的电流1I 为：（）。

（高频考点，第13页）（A ）3A （B ）-3A （C ）6A （D ）-6A 答案：B3. 图示电路中，已知V U S 15=，Ω=151R ，Ω=302R ，Ω=203R ，Ω=84R ，Ω=125R 。

电流I 为：（）。

（高频考点，第21页）（A ）2A （B ）1.5A （C ）1A （D ）0.5A 答案：C4. 图示电路中，已知V U S 12=，A I S 21=，A I S 82=，Ω=121R ，Ω=62R ，Ω=83R ，Ω=44R 。

取结点③为参考结点，结点①的电压1n U 为：（）。

（高频考点，第22页）（A ）15A （B ）21A （C ）27A （D ）33A 答案：A5. 图示电路中，电流I 为：（）。

（高频考点，第13页）（A）-2A （B）2A （C）-1A （D）1A答案：D6. 图示电路中的电阻R阻值可变，R为下列哪项数值时可获得最大功率？（）（高频考点，第24页）（A）Ω610（D）Ω12（B）Ω15（C）Ω答案：D7. 图示电路中的R、L串联电路为日光灯的电路模型。

将此电路接于50Hz的正弦交流电压源上，测得端电压为220V，电流为0.4A，功率为40W。

电路吸收的无功功率Q为：（）。

（高频考点，第39页）（A ）76.5Var （B ）78.4Var （C ）82.4Var （D ）85.4Var 答案：B8. 如图所示电路中的R 、L 串联电路为荧光灯的电路模型。

四川大学电工电子期末考试题2010-2011卷

2010-2011上电工技术基础A 卷试题及答案一．（每小题2分，共20分）1. 用一只额定值为110V/100W 的白炽灯和一只额定值为110V/40W 的白炽灯串联后接到220V 的电源上，当将开关闭合时（ 3 ）。

（1）能正常工作（2）100W 的灯丝烧毁（3）40W 的灯丝烧毁 2. 在图示电路中，当电阻R 2增大时，则电流I 1（ 1 ）。

（1）增大（2）减小（3）不变3. 在图所示电路中，在开关S 闭合前电路已处于稳态。

当开关闭合后，（ 1 ）。

（1）i 1，i 2，i 3均不变（2）i 1不变，i 2增长为i 1，i 3衰减为零（3）i 1增长，i 2增长，i 3不变4．在RLC 串联电路中，阻抗模（ 2 ）。

（1）iv Z =（2）IVZ =（3）IVZ ~~=5．在图所示的三相电路中，有两组三相对称负载，均为电阻性。

若电压表读数为380V ，则电流表读数为（ 1 ）。

（1）76A （2）22A （3）44A6．50Hz 的变压器用于25Hz 时，则（ 3 ）。

（1）φm 近于不变（2）一次侧电压V 1降低（3）可能烧坏绕组7．三相异步电动机在额定状态下运行时，如果电源频率升高，则转速（ 1 ），电流（ 2 ）。

转速：（1）增高（2）降低（3）不变电流：（1）增大（2）减小（3）不变8．三相异步电动机在正常运行中如果有一根电源线断开，则（ 3 ）。

（1）电动机立即停转（2）电流立即减小（3）电流大大增大9．三相异步电动机的起动转矩T st与转子每相电阻R2有关，R2愈大时，则T st （ 3 ）。

（1）愈大（2）愈小（3）不一定10．三相异步电动机功率因数ϕcos的ϕ角是指在额定负载下（ 2 ）。

（1）定子线电压与线电流之间的相位差（2）定子相电压与相电流之间的相位差（3）转子相电压与相电流之间的相位差二．（10分）图示电路的三个节点电压分别为v1 = 10 V, v2 = 14 V and v3 = 12 V.(a) 求电流i b.(b) 求CCVS的系数r.解:三．（12分）要使电阻R L中的电流i b为-2 mA，电阻R L的值应为多大？（提示：用戴维宁定理求解）Answer: R L = 12 Ω解四．（10分）图示电路原已稳定，t = 0时将开关S 闭合，求：S 闭合瞬间(t = 0+ ) 各支路电流及储能元件上的电压。

《电力系统分析》三峡大学复试考试试卷试卷(A卷)答案

2009年春季学期《电力系统分析》课程考试试卷(A 卷)参考答案及评分标准命题教师李咸善审题教师一、简答题(每小题 5分，共40分)1、高压输电线路的电路参数有哪些？各描述什么物理现象？画出输电线路的集中参数表示的∏型等值电路。

答：电阻、电抗、电导、电纳1、电阻反映了通电导线的热效应。

2、电抗导线中流过交流电流，在导线周围产生的磁场效应。

3、电导反映线路的泄漏和电晕现象。

4、电纳反映导线间、导线与大地间的电容，即电场效应。

∏型等值电路：2、输电线路的电压降落、电压损耗、电压偏移是如何定义的？答：电压降落：指的是线路始末两端的电压相量差12()U U -或dU 。

电压损耗：指的是线路始末两端的电压数值差12()U U -。

电压偏移：指的是线路始端或末端电压与线路额定电压的数值差1()N U U -或2()N U U -，也常以百分值表示。

3、电力系统电压中枢节点的调压方式有哪些？并说明各调压方式的调压范围。

答：一般把中枢点的调压方式分为逆调压、顺调压和常调压三类。

<1> 逆调压：最大负荷保持中枢点电压比网络额定电压高5%，最小负荷保持为网络额定电压。

<2> 顺调压：最大负荷时中枢点电压不低于网络额定电压的102.5%，最小负荷时不高于网络额定电压的107.5%。

<3> 常调压（恒调压）：介于上述两种调压方式之间，即在任何负荷下，中枢点电压保持基本不变，一般比网络额定电压高2%~5%。

4、电力系统常见的调压措施有哪些？答：1、改变发电机端电压调压2、改变变压器变比调压3、补偿设备调压：如并联电容器、调相机、静止补偿器等。

5、P-Q 分解法修正方程对牛顿-拉夫逊法的修正方程做了哪些简化？P-Q 分解法潮流计算有哪些特点？答：第一个简化是：计及高压电力网络中各元件的电抗一般远大于电阻，以致各点电压相位角的改变主要影响各元件中的有功功率潮流从而各节点的注入有功功率；各节点电压大小的改变主要影响各元件中的无功功率潮流从而各节点的注入无功功率。
