中考物理电功率的综合计算问题综合练习题
中考物理电功率的综合计算问题综合题附答案解析
1．如图所示是一电动机通过动滑轮提升重物的装置示意图。假设电源电压380V保持不变，电动机线圈电阻为1Ω，不考虑电动机各处摩擦。当电动机将540kg重物匀速提升16m的过程中，电路中的电流为20A，动滑轮的机械效率为80%，则电动机提升重物所用的时间为
A．10sB．15s
C．由表格数据可知，煤油的密度为0.8×103kg/m3，煤油的比热容为2.1×103J/（kg·℃），我们已知水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg·℃），且煤油和水的体积之比为2：1，吸收热量之比为12︰5，由Q吸＝cm t和 可得，升高的温度之比
故C正确；
D．由表格数据可知，铁的密度为7.9×103kg/m3，铝的密度为2.7×103kg/m3，由m＝ρV＝ρLS可得，将质量相同的铁块和铝块，做成横截面积相同的铁丝和铝丝时的长度之比
A．闭合S2，断开S1、S3时，通过电阻R1电流为0.2A
B．断开S2，闭合S1、S3时，滑动变阻器R2连入阻值范围5Ω~10Ω
C．闭合开关S3，断开S1、S2时，电灯L消耗的功率范围为0.225W~0.9W
D．闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3：1
【来源】2018年山东省威海市文登区中考一模物理试题
则当闭合开关S、S2，滑动变阻器的滑片移至a端时，电路为R1与R2串联电路，由串联分压可求R1两端电压为
由于R1为纯电阻，则1.5min电流通过R1产生的热量为
故C符合题意；
D．由于电源电压不变，则由 可知，当电路阻值最大时，电路总功率最小，则闭合开关S、S3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W，则此时电路电流为

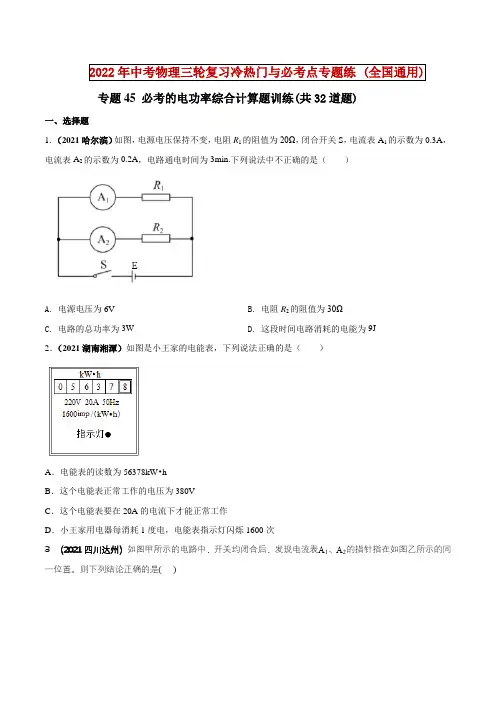

专题45必考的电功率综合计算题(原卷版)
专题45 必考的电功率综合计算题训练(共32道题)一、选择题1. （2021哈尔滨）如图，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，电路通电时间为3min.下列说法中不正确的是（）A. 电源电压为6VB. 电阻R2的阻值为30ΩC. 电路的总功率为3WD. 这段时间电路消耗的电能为9J2．（2021湖南湘潭）如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW•hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次3.（2021四川达州）如图甲所示的电路中，开关均闭合后，发现电流表A1、A2的指针指在如图乙所示的同一位置。
则下列结论正确的是()A. 通过灯L1的电流为1.0AB. 通过灯L2的电流为0.8AC. L1、L2电阻之比为R1：R2=1：4D. L1、L2消耗的功率之比为P1：P2=1：44.（2021四川达州）如图所示，电源电压恒定，R是0～20Ω的滑动变阻器，a、b是其两个端点。
当S1闭合，S2、S3断开，滑片P位于b端时，电压表示数为1.8V；当S2闭合，S1、S3断开，P在a端时，电压表示数为1V，R2和R3的功率之和为1.6W。
下列选项错误的是()A. 闭合S1、S2、S3，P在a端时，电压表示数为9VB. R1的阻值为5ΩC. R2和R3的阻值之和为40ΩD. 整个电路消耗的最小电功率为1.8W5.（2020四川成都）如图所示电路，电源电压U恒定。
当A、B间接入标有“3V、1.5W”字样的灯泡L(忽略灯丝电阻变化)，闭合S、S1、S2，断开S3，滑片P移到某一位置时电流表示数为I，再向上移动一段距离，R的阻值变化了5Ω，电流表示数变化了0.1A，L恰好正常发光；当A、B间换接为R3，闭合S、S3断开S1、S2，电压表示数为U2，R1的功率为P1，R2的功率为P2，P1≠P2，电路的总功率为5W。

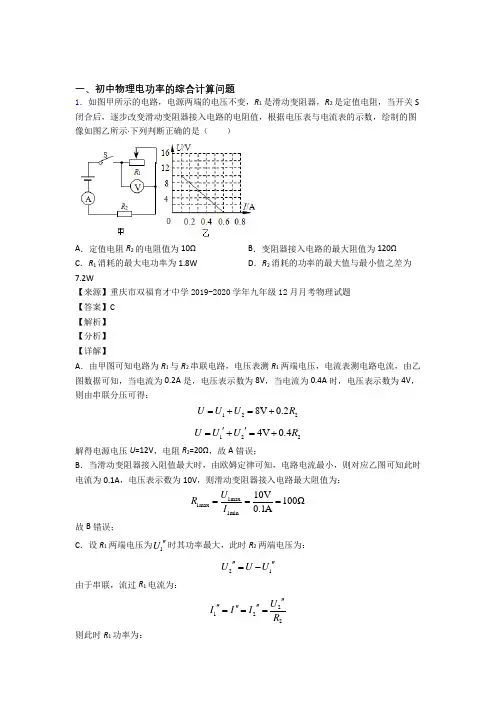

2020-2021全国中考物理电功率的综合计算问题的综合中考真题汇总附答案解析
一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。
中考物理电功率的综合计算问题综合题及答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U UR R =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。
中考物理电功率的综合计算问题综合题含答案
一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。
2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。
若把 A 、E 两点接入电压为U 的电源两端且只闭合开关S 2时，电路消耗的总电功率为 P 3。
已知P 2：P 3= 9∶5，则 （ ）A ．R 1：R 2=5∶4B ．R 1：R 2= 4∶5C ．P 1：P 2= 9∶4D ．P 1：P 2=9∶5【来源】2020年天津市滨海新区中考一模物理试题（初中毕业生模拟学业考试)【答案】BC 【解析】 【分析】 【详解】由题意知，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为211212U P R R R R =+当开关S 1和S 2都断开时，电路消耗的总电功率为222U P R =把 A 、E 两点接入电压为U 的电源两端且只闭合开关 S 2时，电路消耗的总电功率为2312U P R R =+由以上三式联立求得1245R R =∶∶，1294P P =∶∶ 故AD 不符合题意，BC 符合题意。
中考物理压轴题专题电功率的综合计算问题的经典综合题及答案
一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。
如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。
【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。
故选C 。
2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。
中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)
中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。
当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。
求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。
中考物理总复习《电功和电功率的综合计算》专项练习题-带答案
中考物理总复习《电功和电功率的综合计算》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________1．某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图所示，其巾R 1、R 2为电热丝，M 为吹风器，部分参数如表所示。
请回答下列问题： （1）1度的电能可供电炖盅在低温挡正常工作多少小时？ （2）电热丝R 1、R 2的阻值分别为多少？（结果保留整数） （3）若实际电源电压为198V ，低温挡的实际功率为多大？（4）该电炖盅还安装有一个吹风器，可以帮助吹散打开盅盖时冒出的蒸汽。
已知该电机线圈的电阻为2Ω，额定电流为0.1A ；求吹风器正常工作10s ，电流通过电机线阙产生的热量。
XX 型电炖盅 额定电压220V高温挡功率 2000W 低温挡功率 400W2．作为四大国粹之一的中药能有效抑制病毒在人体内的传播。
如图甲所示为一款电热中药壶，其简化电路图如图乙所示，它有急火和温火两种工作状态，由温控开关S 1自动控制，温火时的电功率为220W 。
1R 和2R 均为发热电阻，且1R 的阻值为110Ω。
[()34.010J /kg ?C c =⨯⋅中药]求：（1）中药壶在温火状态下的电流；（2）将3kg 中药从20℃加热至100℃，中药吸收的热量； （3）急火时的电功率。
3．如图所示110ΩR =，230ΩR =和320ΩR =，电源电压保持不变，若1S 、2S 都断开时，电流表示数为0.4A ，求： （1）电源电压是多少？（2）当1S 闭合，2S 断开时，电流表的示数是多少？ （3）当1S 、2S 闭合时，电路中消耗的功率是多少？4．如图所示，L 是标有“6V ；1.2W”字样的小灯泡，R 是定值电阻。
只闭合开关S 3，灯泡正常发光，再闭合S 1，电流表的示数变化了0.4A 。
求： （1）灯泡的额定电流； （2）定值电阻R 的阻值；（3）只闭合开关S 2，改变电源电压，灯泡仍正常发光时，求此时电路10min 内消耗的电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理电功率的综合计算问题1．如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（）A．灯泡L1比L2的亮B．电流表A1示数比A2的大C．若L1灯丝烧断，L2两端电压变大D．若L2灯丝烧断，电流表A示数变小【来源】广东省广州市南沙区2017届中考物理一模试题【答案】D【解析】【详解】AB．由图可知，两只灯泡并联，两灯泡电压相等，灯泡L1比灯泡L2电阻大；由I=U/R可得，通过L1的电流小，即电流表A1示数比A2的小，U1=U2，由P实=UI可知，P实1<P实2，灯泡L2比L1的亮，故AB错误；C．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，故C错误；D．由图可知，电流表A1测量灯泡L1的电流；电流表A2测量灯泡L2的电流；电流表A测量干路上的电流；若L2灯丝烧断，电流表A2示数为0，根据并联电路中干路上的电流等于各支路电流之和，可知电流表A示数变小，故D正确。
故选D。
2．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。
闭合开关S，电压表示数为1.5V，再将滑片P 向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A”字样。
下列说法中正确的是（）A．电源电压为4.5VB．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律UI R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确； D ．由UR I=可得，滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩAU R I ''=='故D 正确。
故选ACD 。
3．如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ？W ”。
闭合开关S 1后，当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ， L 1此时的实际功率是额定功率14；当开关S 接2时，P 在中点，电压表示数为2V 。
若将L 1和L 2串联后接在该电源上时，电路中电流为0.2A ，下面说法中正确的是（设灯丝电阻不随温度改变） （ ）A ．L 1的额定功率为2WB ．L 2的额定功率为3WC ．电源电压为6VD ．滑动变阻器的最大阻值为30Ω【来源】2020年四川省成都市成华区中考二诊物理试题【答案】BC 【解析】 【分析】 【详解】设滑动变阻器的最大阻值为R ，当开关S 接“1”，滑片P 在最左端时，滑动变阻器与灯泡L 1串联，由于L 1此时的实际功率是额定功率的14，根据功率的计算公式211U P R =说明此时灯泡L 1两端的电压是额定电压的12，所以此时灯泡L 1两端的电压 111.2V 0.6V 2U =⨯= 因此电源电压U =5.4V+0.6V=6V当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ，则有16V5.4V R R R ⨯=+…①当开关S 接2时，P 在中点，电压表示数为2V ，则有26V 2V 22RR R ⨯=+…② 若将L 1和L 2串联后接在该电源上时，电路中电流为0.2A ，则有126V30Ω0.2AR R +==…③ 由①式得9R 1=R ，由②式得R 2=R ，将它们代入③式得R =27Ω，因此121127Ω3Ω2799R R R R ==⨯===Ω， L 1的额定功率()221111.2V 0.48W 3ΩUP R ===L 2的额定功率()222229V 3W 27ΩU P R ===综合以上结果如下：电源电压6V ，滑动变阻器的最大阻值27Ω，L 1的额定功率0.48W ，L 2的额定功率3W ，故AD 错误，BC 正确。
故选BC 。
4．把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（ ）A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B ．电路的总功率最大值为10.8WC ．小灯泡的电功率最小值为0.75WD ．滑动变阻器允许调节的范围是24Ω~60Ω 【来源】天津市2018年中考物理模拟试题 【答案】ACD 【解析】 【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。
(1)滑片向左移动时，根据滑动变阻器的变阻原理判定连入电路的电阻的变化；再判定总电阻的变化，根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况； (2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻，利用P UI =求电路的总功率最大值； (3)为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；最后利用P UI =求小灯泡的电功率最小值； (4)由(2)(3)得出滑动变阻器允许调节的范围。
【详解】A ．由图知道，由实物电路图可知：灯泡与滑动变阻器串联；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ），当滑片向左移动时，则滑动变阻器连入电路的电阻变小，电路的总电阻变小，由于电源电压不变，由UI R=知道，电路中的电流变大，即电流表的示数变大；滑动变阻器连入电路的电阻变小、分压变小，所以电压表示数的变小，故A 正确；B ．由P UI =可知，当灯正常发光时的电流3W0.5A 6VP I U ===额额额由于电路中的最大电流是0.5A ，则滑动变阻器连入电路的最小电阻min max18V 6V24Ω0.5AU U R I --===额此时电路中电功率最大max max 18V 0.5A 9W P UI ==⨯=故B 错误；C ．由2U P R=可知，灯泡的电阻22L (6V)12Ω3WU R P ===额额由图知道，为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，由串联电路电压特点可知，小灯泡两端的最小电压是L R 18V 15V 3V U U U =-=-=此时电路中的电流L R L L 3V0.25A 12ΩU I I I R ===== 所以滑动变阻器连入的最大电阻R max R 15V60Ω0.25AU R I === 此时小灯泡的最小电功率min L L 3V 0.25A 0.75W P U I ==⨯=故C 正确；D ．由以上计算知道，滑动变阻器允许调节的范围为24Ω~60Ω，故D 正确。
故选ACD 。
5．如图所示，电源电压保持不变，R 2=50Ω，闭合S 1，断开S 2，R 1的电功率P 1=0.1W ，电压表示数为U 1．开关都闭合时，电压表示数为6U 1．用电阻R 3替换R 1、R 2中的某一个，闭合开关S 1，断开S 2，电压表示数为U 2，电路的总功率为P 2，U 2与U 1相比，变化了0.5V ．则下列结论正确的是（ ）A．R3可能是110ΩB．R3可能是5ΩC．P2可能是0.54W D．P2可能是0.65W【来源】四川省成都市2018年中考物理试题【答案】AC【解析】【分析】【详解】由电路图知道，开关都闭合时，电路中只有R1，电压表测电源两端的电压；由电压表的示数知道，电源的电压U=6U1；当闭合S1，断开S2时，R1与R2串联，电压表测R1两端的电压；由于串联电路中总电压等于各分电压之和，所以，R2两端的电压是：U R2 =U-U1 =6U1 -U1 =5U1，由于串联电路中各处的电流相等，所以，此时电路中的电流是：I=U1/R1=U R2/R2，即U1/R1=5U1/50Ω，故R1=10Ω；又因为R1的电功率是P1=0.1W，所以，由P=I2 R知道，此时电路中的电流是：I=，根据串联电路的特点知道，电源的电压是：U=I（R1 +R2）=0.1A×（10Ω+50Ω）=6V，所以U1 =U/6=6V/6=1V，当用电阻R3替换R1后，闭合开关S1断开S2时，R2与R3串联，电压表测R3两端的电压；（1）若U2与U1相比增加了0.5V，则电压表的示数U2 =1.5V，R2两端的电压U R2′=U-U2=6V-1.5V=4.5V，此时电路中的电流是：I1 =U R2′/R2=4.5V/50Ω=0.09A，则R3的阻值是：R3=U2/I1=1.5V0.09A≈16.7Ω，电路的总功率是：P2 =UI1 =6V×0.09A=0.54W；（2）若U2与U1相比减小了0.5V，则电压表的示数是U2 =0.5V，R2两端的电压U R2″=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I2 =U R2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2 =UI2 =6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2 =1.5V，R3两端的电压是：U3=U-U2 =6V-1.5V=4.5V，此时电路中的电流是：I3 =U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3 =U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2 =UI3 =6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2 =0.5V，R3两端的电压是：U3=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I4 =U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2 =UI4 =6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC．【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的一个电阻后电压表可能的示数是解题关键，需要仔细分析找出各种情况中的联系，然后列式求解，属于难题．6．如图所示的电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1=10 Ω。
